Форсунка охлаждения поршня в сборе

Блок двигателя в сборе · Li L7 2022–2023 · стр. 418–422 оригинала

1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.

Примечания

Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 136

Снятие 1 шагов

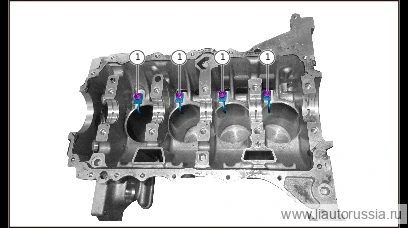

Выверните крепёжные болты форсунки охлаждения поршня в сборе (4 шт.), снимите форсунку охлаждения поршня в сборе (4 шт.).

🔧 головка H6

Установка 1 шагов

Установите форсунку охлаждения поршня в сборе (4 шт.), установите крепёжные болты форсунки охлаждения поршня в сборе (4 шт.). Момент затяжки: (20±5) Нм.

⚙︎ (20±5) Н·м🔧 головка H6

Моменты затяжки — сводка

Операция	Момент
Установите форсунку охлаждения поршня в сборе (4 шт.), установите креп…	(20±5) Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

Регулировка фаз газораспределения распределительного вала
Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
Калибровка высоты
Регулировка углов установки колёс (развал-схождение)
Калибровка кругового обзора 360°
Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
Калибровка камер кругового обзора
Калибровка лидара
