Мультирежимный электропривод в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 47

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Передняя защита моторного отсека
10. Правая защита моторного отсека в сборе
11. Левая защита моторного отсека в сборе
12. Декоративный кожух двигателя в сборе
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Впускной шланг воздушного фильтра
15. Воздушный фильтр в сборе
16. Впускная трубка интеркулера I
17. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
18. верхняя крышка электрощита моторного отсека
19. Откачка и заправка хладагента
20. Подъём и опускание автомобиля
21. Нижняя защита переднего бампера в сборе
22. защитная балка шасси
23. Левая передняя нижняя защита днища
24. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
25. Накладка арки левого переднего колеса в сборе
26. Колесо в сборе (алюминиевое)
27. Стопорная гайка приводного вала
28. Подкрылок левого переднего колеса в сборе
29. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
30. Накладка правой передней колёсной арки в сборе
31. Колесо в сборе (алюминиевое)
32. Стопорная гайка приводного вала
33. Подкрылок правого переднего колеса в сборе
34. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
35. Слив и заправка масла переднего редуктора
36. Правый передний приводной вал в сборе
37. Левый передний приводной вал в сборе
38. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
39. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
40. Подводящий шланг радиатора
41. Отводящий шланг радиатора
42. Шланг подпитки дополнительного бачка двигателя 3
43. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
44. Передний глушитель в сборе
45. Патрубок отвода воздуха интеркулера в сборе Ⅰ
46. Компрессор с электроприводом в сборе
47. правая опора переднего силового агрегата в сборе

Снятие 69 шагов

1.

   1

   Отсоедините разъём (3 шт.) жгута проводов двигателя в сборе.
2. 2

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

3.

   3

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.
4. 4

   Отсоедините разъём (1 шт.) жгута проводов ECU двигателя.

5.

   5

   Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателя, отсоедините шланг подпитки дополнительного бачка электродвигателя от интегрированного расширительного бачка.

6.

   6

   Извлеките стопорную пружинную скобу верхнего участка подузла трубопровода охлаждения батареи в сборе, отсоедините верхний участок подузла трубопровода охлаждения батареи в сборе от шланга подпитки дополнительного бачка ОЖ батареи.

7.

   7

   Выверните крепёжный болт (1 шт.), отсоедините промежуточный вал рулевого управления с пыльником в сборе от электроусилителя рулевого управления с рулевыми тягами в сборе.

   🔧 головка 10 мм Внимание: перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью фиксатора рулевого колеса

8.

   8

   Выверните крепёжный болт сигнального провода массы переднего электродвигателя, отсоедините сигнальный провод массы переднего электродвигателя от кузова.

   🔧 головка 13 мм

9.

   9

   Отсоедините разъём (1 шт.) жгута электронного насоса ОЖ отопителя.
10. 10

    Отсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).

11.

    11

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

12.

    12

    Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю до упора. 2 . Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю, отведите высоковольтный жгут от тяговой батареи к компрессору и PTC-нагревателю в сторону.

13.

    13

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

14.

    14

    Ослабьте хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от аккумуляторной батареи в сборе.

15.

    15

    Расстыкуйте фиксатор жгута проводов моторного отсека в сборе, отведите жгут проводов моторного отсека в сборе в сторону.

16.

    16

    Отсоедините разъём (4 шт.) жгута электроусилителя рулевого управления с рулевыми тягами в сборе.

17.

    17

    Ослабьте хомут крепления отводящего шланга теплообменника (отопителя), отсоедините отводящий шланг теплообменника (отопителя) от электронного трёхходового клапана.

18.

    18

    Извлеките стопорную скобу отводящего шланга насоса отопителя, отсоедините отводящий шланг насоса отопителя от электронного насоса ОЖ отопителя.

19.

    19

    Извлеките стопорную скобу отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка нейлоновой подводящей трубки контура ОЖ заднего электродвигателя.

20.

    20

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём III топливоподающей трубки топливного бака в сборе, отсоедините топливоподающую трубку топливного бака в сборе III.

21.

    21

    Отсоедините разъём жгута датчика температуры ОЖ отводящего шланга 2 радиатора электродвигателя.

22.

    22

    Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя, отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от сдвоенного электродвигателя с редуктором в сборе.
23. 23

    Ослабьте хомут крепления отводящего шланга радиатора электродвигателя 2, отсоедините отводящий шланг радиатора электродвигателя 2 от двойного электродвигателя с редуктором в сборе.

24.

    24

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

25.

    25

    Выверните крепёжный болт (1 шт.) левого переднего нижнего рычага подвески в сборе и нижнего кронштейна левого переднего амортизатора в сборе.

    🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

26.

    26

    Выверните болты крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 13 мм

    Примечание. Перед демонтажем закрепите электровентилятор в сборе и передний модуль охлаждения в сборе верёвкой на кронштейне передней блок-фары.

27.

    27

    Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе и нижнего кронштейна правого переднего амортизатора в сборе (1 шт.).

    🔧 Головка Внимание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 21 ммX01-89186161одноразовая деталь

28.

    28

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 13 мм

29.

    29

    Выверните болт крепления левой передней опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185032 болт с шестигранным фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185032одноразовая деталь

30.

    30

    С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

31.

    31

    Выверните болты крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 мм
32. 32

    Выверните болты крепления переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с компонентами.

    🔧 головка 21 мм

    Примечание

    • После демонтажа компонентов переднего подрамника в сборе изменится центр тяжести автомобиля, что приведёт к неустойчивости положения на подъёмнике — обеспечьте в этот момент дополнительную опору автомобиля.
    • При демонтаже компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного опускания, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.

33.

    33

    Отсоедините соединение топливоподающей трубки топливного бака III в сборе с разделительным хомутом трубки II.

34.

    34

    Ослабьте хомут крепления выходного шланга отопителя двигателя, отсоедините выходной шланг отопителя двигателя от термостата в сборе.
35. 35

    Выверните болт крепления выходного шланга отопителя двигателя.

    🔧 головка 10 мм

36.

    36

    Ослабьте хомут крепления входного шланга отопителя двигателя, отсоедините входной шланг отопителя двигателя от входной трубки механического водяного насоса в сборе.
37. 37

    Выверните болт крепления входного шланга отопителя двигателя.

    🔧 головка 10 мм

38.

    38

    Ослабьте хомут крепления подузла трубки подпитки отопителя в сборе, отсоедините подузел трубки подпитки отопителя в сборе от трубки подпитки.

39.

    39

    Выверните болт крепления высоковольтного жгута проводов от тяговой батареи к переднему электродвигателю (2 шт.).

    🔧 головка 10 мм

40.

    40

    С помощью такелажного приспособления слегка приподнимите блок двигателя в сборе и мультимодульный электропривод в сборе.

    Примечание. Подъём должен выполняться согласованно двумя специалистами по ремонту во избежание перекоса такелажного приспособления, иначе это может привести к травмам персонала или повреждению деталей и оборудования.

41.

    41

    Используя инструмент, выверните сквозной болт крепления кронштейна левой тяги задней опоры силового агрегата (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт.

    🔧 головка 18 мм

42.

    42

    Используя инструмент на стяжном болте крепления кронштейна правой тяги задней опоры переднего силового агрегата (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2 . Извлеките стяжной болт.

    🔧 головка 18 мм

43.

    43

    С помощью грузоподъёмного приспособления поднимите модуль двигателя в сборе и узел многорежимного электропривода в сборе, переместите модуль двигателя в сборе и узел многорежимного электропривода в сборе на рабочую позицию.

    Примечание

    • Подъём должен выполняться двумя специалистами по ремонту согласованно, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя в сборе и узел многорежимного электропривода в сборе, чтобы избежать перекоса модуля двигателя в сборе и узла многорежимного электропривода в сборе, приводящего к повреждению деталей.

44.

    44

    Расстыкуйте фиксатор (10 шт.) жгута проводов двигателя в сборе.
45. 45

    Отсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
46. 46

    Отсоедините разъём жгута проводов сдвоенного электродвигателя с редуктором в сборе (1 шт.).

47.

    47

    Отсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
48. 48

    Отсоедините разъём жгута проводов электронного насоса ОЖ батареи (1 шт.).
49. 49

    Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 10 мм

50.

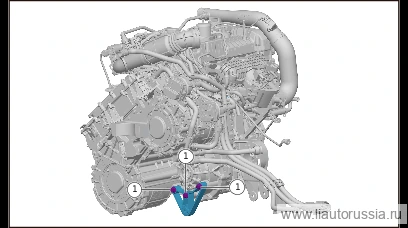

    50

    Выверните болт крепления левого кронштейна тяги задней опоры переднего силового агрегата (3 шт.), снимите левый кронштейн тяги задней опоры переднего силового агрегата.

    🔧 головка Внимание: X01-89185030 болт с шестигранным фланцем — одноразовая деталь, при каждой разборке/сборке подлежит замене на новую деталь 15 ммX01-89185030одноразовая деталь

51.

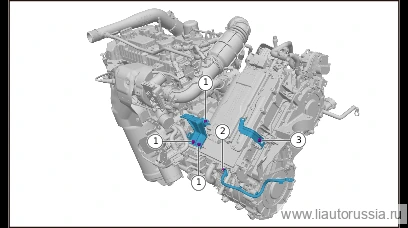

    51

    Выверните болт крепления кронштейна подводящей и отводящей трубок радиатора (3 шт.), снимите кронштейн подводящей и отводящей трубок радиатора.

    🔧 головка 10 мм
52. 52

    Выверните болт крепления провода массы сигнальной цепи переднего электродвигателя (1 шт.), снимите провод массы сигнальной цепи переднего электродвигателя.

    🔧 головка 10 мм
53. 53

    Выверните болт крепления переднего кронштейна жгута проводов узла «5 в 1» (1 шт.), снимите передний кронштейн жгута проводов узла «5 в 1».

    🔧 головка 10 мм

54.

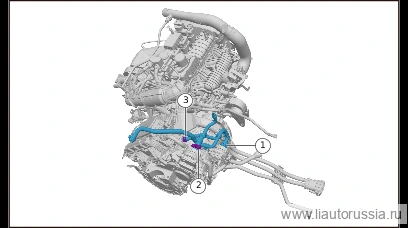

    54

    Извлеките стопорную пружину (1 шт.) шланга подпитки дополнительного бачка ОЖ аккумуляторной батареи.
55. 55

    Ослабьте хомут крепления (1 шт.) шланга подпитки дополнительного бачка ОЖ аккумуляторной батареи
56. 56

    Ослабьте хомут крепления (1 шт.) шланга подпитки дополнительного бачка ОЖ аккумуляторной батареи, снимите шланг подпитки дополнительного бачка ОЖ аккумуляторной батареи.

57.

    57

    Ослабьте хомут крепления (2 шт.) отводящего шланга насоса ОЖ заднего электродвигателя.
58. 58

    Выверните болт крепления (2 шт.) отводящего шланга насоса ОЖ заднего электродвигателя.

    🔧 головка 10 мм
59. 59

    Отсоедините фиксатор (1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя. 4. Извлеките стопорную пружину (1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя, снимите отводящий шланг насоса ОЖ заднего электродвигателя.

60.

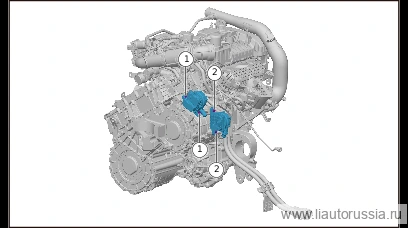

    60

    Выверните болт крепления (2 шт.) электронного насоса ОЖ аккумуляторной батареи, снимите электронный насос ОЖ аккумуляторной батареи.

    🔧 головка 10 мм
61. 61

    Выверните болт крепления (2 шт.) электронного насоса ОЖ электродвигателя, снимите электронный насос ОЖ электродвигателя.

    🔧 головка 10 мм

62.

    62

    Выверните крепёжный болт защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи до переднего электродвигателя (3 шт.), снимите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи до переднего электродвигателя.

    🔧 головка 13 мм

63.

    63

    Разблокируйте фиксатор, медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.).
64. 64

    Выверните болт крепления (2 шт.) высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю, снимите высоковольтный жгут проводов от аккумуляторной батареи к переднему электродвигателю.

    🔧 головка 10 мм

65.

    65

    Выверните крепёжный болт заглушки отверстия стартера (2 шт.).

    🔧 головка Внимание: X01-89186108 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186108одноразовая деталь
66. 66

    Выверните крепёжные болты заглушки отверстия стартера (1 шт.), снимите заглушку отверстия стартера.

    🔧 головка 10 мм

67.

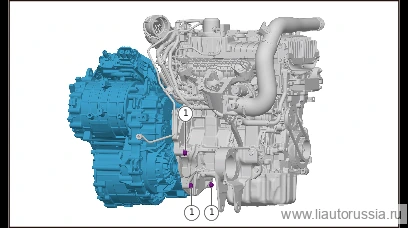

    67

    Выверните крепёжный болт модуля двигателя в сборе (3 шт.).

    🔧 головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186111одноразовая деталь
68. 68

    Выверните крепежные болты мультимодального электропривода в сборе (3 шт.).

    🔧 головка Примечание: в процессе отделения мультимодального электропривода в сборе от двигателя используйте подъемное приспособление для подвешивания мультимодального электропривода в сборе, в процессе отделения не допускайте воздействия нагрузки на демпфер крутильных колебаний 15 мм

69.

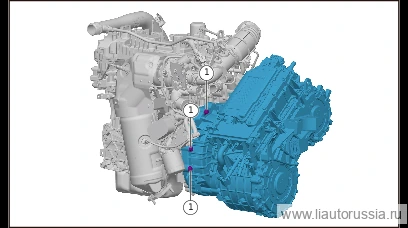

    69

    Выверните крепёжный болт модуля двигателя в сборе (3 шт.), снимите узел модуля двигателя в сборе.

    🔧 головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186111одноразовая деталь

    Примечание. В процессе разделения многорежимного электропривода в сборе и модуля двигателя в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе, в процессе разделения не допускайте нагрузки на демпфер крутильных колебаний.

Установка 72 шагов

1.

   1

   Установите модуль двигателя в сборе, установите крепёжный болт модуля двигателя в сборе (3 шт.). X01-89186111 болт с шестигранной фланцевой головкой Момент затяжки: (45±3) Нм

   ⚙︎ (45±3) Н·м🔧 мм, головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186111одноразовая деталь

   Примечание. При соединении многорежимного электропривода в сборе с модулем двигателя в сборе используйте грузоподъёмное приспособление для подвешивания многорежимного электропривода в сборе, в процессе соединения не допускайте нагрузки на демпфер крутильных колебаний.

2.

   2

   Установите крепёжный болт модуля двигателя в сборе (3 шт.). X01-89186111 болт с шестигранной фланцевой головкой Момент затяжки: (45±3) Нм

   ⚙︎ (45±3) Н·м🔧 мм, головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186111одноразовая деталь

3.

   3

   Установите заглушку отверстия стартера, установите крепёжный болт заглушки отверстия стартера (2 шт.). X01-89186108 направляющий болт с шестигранной фланцевой головкой Момент затяжки: (45±3) Нм

   ⚙︎ (45±3) Н·м🔧 мм, головка Внимание: X01-89186108 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186108одноразовая деталь
4. 4

   Установите крепёжный болт заглушки отверстия стартера (1 шт.). Q140B0635F62L комплект шестигранного болта с плоской шайбой Момент затяжки: (9±1) Нм

   ⚙︎ (9±1) Н·м🔧 мм, головка 10

5.

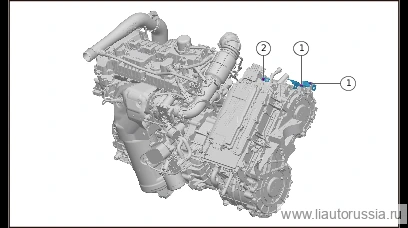

   5

   Установите кронштейн электронного насоса ОЖ аккумуляторной батареи, установите крепежные болты кронштейна электронного насоса ОЖ аккумуляторной батареи (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
6. 6

   Установите задний кронштейн жгута проводов «пять в одном», установите крепежные болты заднего кронштейна жгута проводов «пять в одном» (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

7.

   7

   Установите высоковольтный жгут от тяговой аккумуляторной батареи к переднему электродвигателю, подсоедините разъем высоковольтного жгута от тяговой аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните рычаг усилителя по направлению стрелки до крайнего положения, зафиксируйте фиксатором.
8. 8

   Установите крепежные болты высоковольтного жгута от тяговой аккумуляторной батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

9.

   9

   Установите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю, установите болт крепления (3 шт.) защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860816F70 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860816F70

10.

    10

    Установите электронный насос ОЖ электродвигателя, установите крепежные болты электронного насоса ОЖ электродвигателя (2 шт.). Q1860630F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860630F70
11. 11

    Установите электронный насос ОЖ аккумуляторной батареи, установите крепежные болты электронного насоса ОЖ аккумуляторной батареи (2 шт.). Q1860630F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860630F70

12.

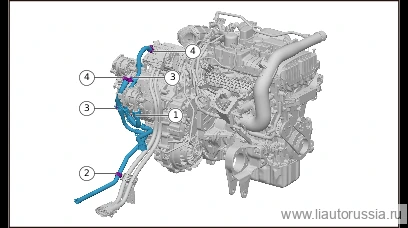

    12

    Установите отводящий шланг ОЖ насоса заднего электродвигателя, установите стопорное кольцо отводящего шланга ОЖ насоса заднего электродвигателя (1 шт.).

13.

    13

    Установите фиксатор отводящего водяного шланга насоса ОЖ заднего электродвигателя (1 шт.).
14. 14

    Установите крепежные болты отводящего шланга ОЖ насоса заднего электродвигателя (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
15. 15

    Установите хомут отводящего шланга ОЖ насоса заднего электродвигателя (2 шт.).

16.

    16

    Установите шланг подпитки дополнительного бачка аккумуляторной батареи, установите стопорное кольцо шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.)..
17. 17

    Установите хомут шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.).
18. 18

    Установите хомут шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.).

19.

    19

    Установите кронштейн подводящей и отводящей трубок ОЖ радиатора, установите крепежные болты кронштейна подводящей и отводящей трубок ОЖ радиатора (3 шт.). Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71
20. 20

    Установите сигнальный провод массы переднего электродвигателя, установите крепежные болты сигнального провода массы переднего электродвигателя (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
21. 21

    Установите передний кронштейн жгута проводов «пять в одном», установите крепежные болты переднего кронштейна жгута проводов «пять в одном» (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

22.

    22

    Установите левый кронштейн тяги задней подвески переднего силового агрегата, установите крепежные болты левого кронштейна тяги задней подвески переднего силового агрегата (3 шт.). X01-89185030 болт с шестигранной фланцевой головкой Момент затяжки: 60±5 Н·м

    ⚙︎ 60±5 Н·м🔧 головка 15 ммX01-89185030

23.

    23

    Подсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
24. 24

    Подсоедините разъём жгута проводов электронного насоса ОЖ аккумуляторной батареи (1 шт.).
25. 25

    Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10Q1860616F70

26.

    26

    Подсоедините разъём жгута проводов сдвоенного электродвигателя с редуктором в сборе (1 шт.).
27. 27

    Подсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
28. 28

    Установите фиксатор жгута проводов двигателя в сборе (10 шт.).

29.

    29

    Используя грузоподъёмное приспособление, поднимите узел модуля двигателя в сборе и многорежимного электропривода в сборе, установите модуль двигателя в сборе и многорежимный электропривод в сборе.

    Примечание

    • Подъём должен выполняться двумя специалистами по ремонту совместно, не допускайте перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя в сборе и многорежимный электропривод в сборе, не допускайте их перекоса во избежание повреждения деталей.

30.

    30

    Установите сквозной болт.
31. 31

    Используя инструмент, затяните сквозной болт крепления правого кронштейна тяги задней опоры переднего силового агрегата (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с невыпадающей неметаллической вставкой Момент затяжки: (120±10) Нм Инструмент для болта: 15 мм, головка Инструмент для гайки: 18 мм, головка

    ⚙︎ (120±10) Н·м🔧 головка 18 мм

32.

    32

    Установите сквозной болт.
33. 33

    Используя инструмент, затяните сквозной болт крепления левого кронштейна тяги задней опоры переднего силового агрегата (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с невыпадающей неметаллической вставкой Момент затяжки: (120±10) Нм Инструмент для болта: 15 мм, головка Инструмент для гайки: 18 мм, головка

    ⚙︎ (120±10) Н·м🔧 головка 18 мм

    Примечание. Зафиксируйте модуль двигателя в сборе и многорежимный электропривод в сборе, не допускайте их перекоса во избежание повреждения деталей.

34.

    34

    Установите крепёжный болт высоковольтного жгута проводов от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10Q1860616F70

35.

    35

    Соедините подузел трубки подпитки контура отопителя в сборе с трубкой подпитки, установите крепёжный хомут подузла трубки подпитки контура отопителя в сборе.

36.

    36

    Установите крепёжный болт подводящего шланга контура отопителя двигателя (ДВС). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10Q1860616F70
37. 37

    Соедините подводящий шланг контура отопителя двигателя (ДВС) с подводящей трубкой механического насоса ОЖ в сборе, установите крепёжный хомут подводящего шланга контура отопителя двигателя (ДВС).

38.

    38

    Установите болты крепления отводящего шланга ОЖ отопителя двигателя. Q1860616F70Болт с шестигранной головкой и фланцем Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 головка 10 ммQ1860616F70
39. 39

    Подсоедините отводящий шланг ОЖ отопителя двигателя к термостату в сборе, установите хомут крепления отводящего шланга ОЖ отопителя двигателя.

40.

    40

    Подсоедините топливную магистраль бака в сборе III к разделительному хомуту трубки II.

41.

    41

    Установите передний подрамник в сборе с компонентами, установите болты крепления переднего подрамника в сборе (4 шт.). X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы. Момент затяжки: (130) Н·м + (90)°.

    ⚙︎ (130) Н·м🔧 головка 21 ммX01-89185070

    Примечание

    • После установки компонентов заднего подрамника в сборе снимите дополнительную опору.
    • При установке компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного подъёма, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.
42. 42

    Установите болты крепления переднего подрамника в сборе (2 шт.). X01-89185043 Комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: (190±15) Н·м

    ⚙︎ (190±15) Н·м🔧 головка 18 ммX01-89185043

43.

    43

    С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

44.

    44

    Установите крепёжные болты передней левой опоры силового агрегата в сборе (2 шт.). X01-89185032 Болт с шестигранной фланцевой головкой Момент затяжки: (90±10) Н·м

    ⚙︎ (90±10) Н·м🔧 головка Примечание: X01-89185032 Болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185032одноразовая деталь

45.

    45

    Установите болты крепления переднего подрамника в сборе (правая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 мм

46.

    46

    Установите крепёжный болт правого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора правого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

    ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

47.

    47

    Установите болты крепления переднего подрамника в сборе (левая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 мм Примечание: после завершения установки снимите верёвку, фиксирующую электровентилятор в сборе и передний модуль охлаждения в сборе

48.

    48

    Установите крепёжный болт левого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора левого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

    ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

49.

    49

    Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

50.

    50

    Подсоедините отводящий шланг радиатора электродвигателя 2 к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления отводящего шланга радиатора электродвигателя 2.
51. 51

    Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя.

52.

    52

    Подсоедините разъём жгута провода отводящего шланга радиатора электродвигателя 2 (датчик температуры охлаждающей жидкости).

53.

    53

    Подсоедините топливную трубку подачи топливного бака в сборе III по направлению стрелки.

    Примечание

    • При подсоединении топливной трубки подачи топливного бака в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините топливную трубку подачи топливного бака в сборе III до упора, до щелчка.

54.

    54

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите пружинный фиксатор отводящего шланга насоса ОЖ заднего электродвигателя.

55.

    55

    Подсоедините отводящий шланг насоса ОЖ отопителя к электронному насосу ОЖ отопителя, установите пружинный фиксатор отводящего шланга насоса ОЖ отопителя.

56.

    56

    Подсоедините отводящий шланг теплообменника (отопитель) к электронному трёхходовому клапану, установите хомут крепления отводящего шланга теплообменника (отопитель).

57.

    57

    Подсоедините разъём жгута провода электроусилителя рулевого управления с рулевой тягой в сборе (4 шт.).

58.

    58

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

59.

    59

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к тяговой аккумуляторной батарее в сборе, установите хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя.

60.

    60

    Подсоедините разъём высоковольтного жгута от тяговой батареи к переднему электродвигателю (1 шт.), установите рычаг-рукоятку по направлению стрелки до упора. 2. Заблокируйте фиксатор.

61.

    61

    Подсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC до упора.

62.

    62

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

63.

    63

    Подсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).
64. 64

    Подсоедините разъём жгута проводов электронного насоса ОЖ отопителя (1 шт.).

65.

    65

    Установите провод массы сигнала переднего электродвигателя, установите болты крепления провода массы сигнала переднего электродвигателя. M01-89146820 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 ммM01-89146820

66.

    66

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите крепёжные болты (1 шт.). Q1840830TF61 Болт с шестигранной фланцевой головкой Момент затяжки: (27±2) Н·м

    ⚙︎ (27±2) Н·м🔧 головка Примечание: снимите с рулевого колеса специальный инструмент (специальный инструмент для регулировки развал-схождения) 10 ммQ1840830TF61

67.

    67

    Подсоедините верхний участок подузла трубопровода охлаждения аккумуляторной батареи в сборе к шлангу подпитки дополнительного бачка ОЖ аккумуляторной батареи, установите стопорное кольцо крепления верхнего участка подузла трубопровода охлаждения аккумуляторной батареи в сборе.

68.

    68

    Подсоедините пополнительный шланг дополнительного бачка электродвигателя к интегрированному расширительному бачку, установите хомут крепления пополнительного шланга дополнительного бачка электродвигателя.

69.

    69

    Подсоедините разъём жгута проводов ЭБУ двигателя (1 шт.).
70. 70

    Установите фиксатор жгута проводов моторного отсека (2 шт.).

71.

    71

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
72. 72

    Подсоедините разъём жгута проводов двигателя в сборе (3 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены контроллера сдвоенного электродвигателя
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Загрузка начального угла после замены мультирежимного электропривода в сборе
• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
