Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 3 шагов
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, в направлении стрелки отсоедините соединение трубки десорбции адсорбера в сборе III с электромагнитным клапаном адсорбера.
-
Отсоедините фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.
-

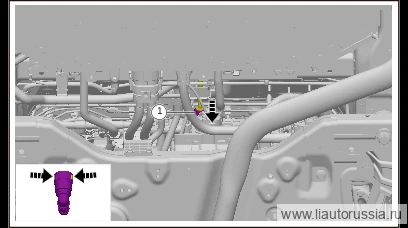

С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, в направлении стрелки отсоедините соединение трубки десорбции адсорбера в сборе III с трубкой десорбции адсорбера в сборе II.
Установка 2 шагов
-

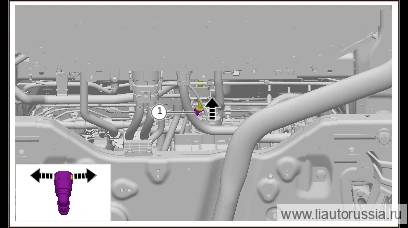

В направлении стрелки подсоедините трубку десорбции адсорбера в сборе III к трубке десорбции адсорбера в сборе II.
Примечание- При подсоединении трубки десорбции адсорбера в сборе III к трубке десорбции адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубку десорбции адсорбера в сборе III к трубке десорбции адсорбера в сборе II до упора (крайнего положения) и до щелчка «клик».
-

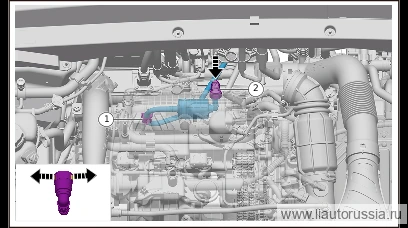

Установите трубку десорбции адсорбера в сборе III, установите фиксирующую защёлку трубки десорбции адсорбера в сборе III (1 шт.). 2. В направлении стрелки подсоедините трубку десорбции адсорбера в сборе III к электромагнитному клапану адсорбера.
Примечание- При подсоединении трубки десорбции адсорбера в сборе III к электромагнитному клапану адсорбера запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубку десорбции адсорбера в сборе III к электромагнитному клапану адсорбера до упора (крайнего положения) и до щелчка «клик».
