Левая передняя нижняя защита днища
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- защитная балка шасси
Снятие 2 шагов
-

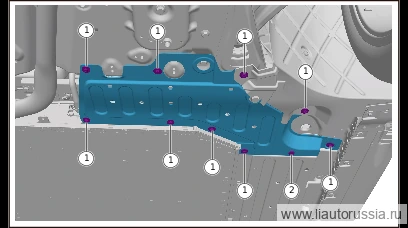

Выверните крепёжные винты левой передней нижней защиты днища (9 шт.).
🔧 головка 10 мм -
Отсоедините крепёжные защёлки левой передней нижней защиты днища (1 шт.), снимите левую переднюю нижнюю защиту днища.
X01-89146620одноразовая детальПримечание. Комплект болта с шестигранной головкой, шлицем Torx, пружинной шайбой и плоской шайбой X01-89146620 является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую деталь.
Установка 2 шагов
-
Установите левую переднюю нижнюю защиту днища, установите фиксирующие защёлки левой передней нижней защиты днища (1 шт.).
-
Установите крепёжные винты нижней защиты днища (левой передней) (9 шт.). X01-89146620 комплект болта с шестигранной головкой с внутренним шлицем Torx, пружинной шайбой и плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка Примечание: X01-89146620 комплект болта с шестигранной головкой с внутренним шлицем Torx, пружинной шайбой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь 10 ммX01-89146620одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты нижней защиты днища (левой передней) (9 шт.… | 6±1 Н·м |
