Воздушный фильтр — Li L7

1 Шланг впуска двигателя в сборе

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный кожух двигателя в сборе
6. Датчик давления диагностики десорбции

Снятие 5 шагов

1.

   1

   Используя клещи для быстроразъёмных соединений, разблокируйте фиксатор соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.

2.

   2

   Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.

3.

   3

   Используя клещи для быстроразъёмных соединений, разблокируйте соединение трубопровода TEV с магистралью автомобиля, отсоедините соединение трубопровода TEV с магистралью автомобиля.

4.

   4

   Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.

5.

   5

   Ослабьте стяжной хомут (2 шт.) впускного шланга двигателя в сборе, снимите впускной шланг двигателя в сборе.

   🔧 головка 7 мм

Установка 5 шагов

1.

   1

   Установите шланг впуска двигателя в сборе, затяните стяжной хомут крепления шланга впуска двигателя в сборе (2 шт.).

   🔧 головка 7 мм

2.

   2

   Подсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.

3.

   3

   Подсоедините соединение трубопровода TEV с магистралью автомобиля.

4.

   4

   Подсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.

5.

   5

   Подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе.

↑ к списку операций

2 Амортизирующая подушка

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Воздушный фильтр в сборе
5. Металлическая втулка

↑ к списку операций

3 Металлическая втулка

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Воздушный фильтр в сборе

↑ к списку операций

4 Впускной патрубок воздушного фильтра в сборе

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Передняя защита моторного отсека

Снятие 3 шага

1.

   1

   Отсоедините крепёжную защёлку секционного троса замка капота в сборе (1 шт.), отведите секционный трос замка капота в сборе в сторону.
2. 2

   Выверните крепёжный болт впускного патрубка воздушного фильтра в сборе (2 шт.).

   🔧 головка 10 мм

3.

   3

   Отсоедините впускной патрубок воздушного фильтра в сборе от впускного шланга воздушного фильтра, снимите впускной патрубок воздушного фильтра в сборе.

Установка 3 шага

1. 1

   Подсоедините впускной патрубок воздушного фильтра в сборе к впускному шлангу воздушного фильтра.

2.

   2

   Установите крепёжный болт впускного патрубка воздушного фильтра в сборе (2 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q140B0625F36L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
3. 3

   Установите крепёжную защёлку секционного троса замка капота в сборе (1 шт.).

Моменты затяжки

↑ к списку операций

5 Впускной шланг воздушного фильтра

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота

Снятие 1 шаг

1.

   1

   Подденьте впускной шланг воздушного фильтра, снимите впускной шланг воздушного фильтра.

   Примечание. При демонтаже и монтаже шланга воздушного фильтра соблюдайте осторожность, шланг воздушного фильтра легко повредить.

Установка 1 шаг

1.

   1

   Установите впускной шланг воздушного фильтра.

↑ к списку операций

6 Фильтрующий элемент воздушного фильтра

Подготовительные работы 3

1. Открытие и закрытие капота
2. Декоративный кожух двигателя в сборе
3. Верхний корпус воздушного фильтра

Снятие 1 шаг

1.

   1

   Извлеките фильтрующий элемент воздушного фильтра.

Установка 1 шаг

1.

   1

   Установите фильтрующий элемент воздушного фильтра.

↑ к списку операций

7 Верхний корпус воздушного фильтра

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе

Снятие 2 шага

1.

   1

   Ослабьте крепёжный хомут впускного шланга двигателя (1 шт.), отсоедините верхний корпус воздушного фильтра от впускного шланга двигателя.

   🔧 головка 7 мм

2.

   2

   Отсоедините металлический фиксатор крепления верхнего корпуса воздушного фильтра (3 шт.), извлеките верхний корпус воздушного фильтра.

Установка 2 шага

1.

   1

   Установите верхний корпус воздушного фильтра в правильное положение, установите металлический фиксатор крепления верхнего корпуса воздушного фильтра (3 шт.).

2.

   2

   Подсоедините верхний корпус воздушного фильтра к впускному шлангу двигателя, затяните крепёжный хомут впускного шланга двигателя (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

Моменты затяжки

↑ к списку операций

8 Нижний корпус воздушного фильтра

Подготовительные работы 4

1. Открытие и закрытие капота
2. Декоративный кожух двигателя в сборе
3. Верхний корпус воздушного фильтра
4. Фильтрующий элемент воздушного фильтра

Снятие 4 шага

1.

   1

   Отсоедините нижний корпус воздушного фильтра от впускного шланга воздушного фильтра.

2.

   2

   Отсоедините фиксатор крепления трубки картерных газов двигателя (1 шт.).

3.

   3

   Выверните крепёжный болт воздушного фильтра в сборе (1 шт.)

   🔧 головка 10 мм
4. 4

   Отсоедините крепёжную защёлку воздушного фильтра в сборе (3 шт.), снимите нижний корпус воздушного фильтра.

Установка 4 шага

1.

   1

   Установите нижний корпус воздушного фильтра, установите крепёжную защёлку воздушного фильтра в сборе (3 шт.).
2. 2

   Установите крепёжный болт нижнего корпуса воздушного фильтра (1 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q14OB0630F71L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: перед установкой необходимо прижать нижний корпус воздушного фильтра по месту установки 10 мм

3.

   3

   Установите фиксатор крепления трубки картерных газов двигателя (1 шт.).

4.

   4

   Подсоедините нижний корпус воздушного фильтра к впускному шлангу воздушного фильтра.

Моменты затяжки

↑ к списку операций

9 Воздушный фильтр в сборе

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе

Снятие 6 шагов

1.

   1

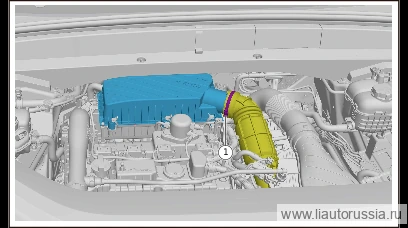

   Ослабьте хомут крепления впускного шланга двигателя (1 шт.), отсоедините воздушный фильтр от впускного шланга двигателя.

   🔧 головка 7 мм

2.

   2

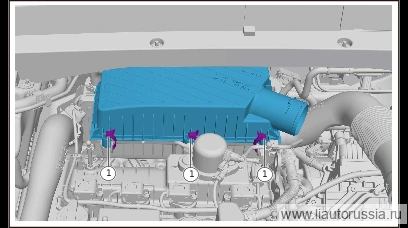

   Отсоедините металлический фиксатор крепления верхнего корпуса воздушного фильтра (3 шт.), извлеките верхний корпус воздушного фильтра.

3.

   3

   Извлеките фильтрующий элемент воздушного фильтра.

4.

   4

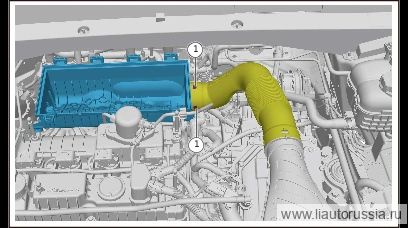

   Отсоедините нижний корпус воздушного фильтра от впускного шланга воздушного фильтра.

5.

   5

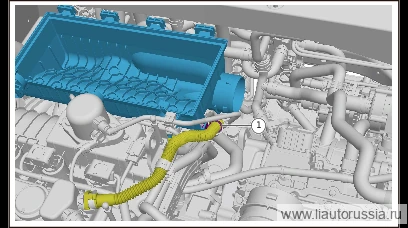

   Отсоедините фиксатор крепления трубки картерных газов двигателя (1 шт.).

6.

   6

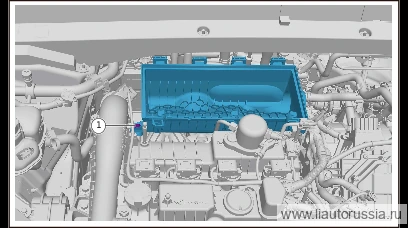

   Выверните крепёжный болт воздушного фильтра в сборе (1 шт.), снимите нижний корпус воздушного фильтра.

   🔧 головка 10 мм

Установка 6 шагов

1.

   1

   Установите крепёжный болт воздушного фильтра в сборе (1 шт.). Q14OB0630F71L комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: перед установкой прижмите воздушный фильтр в сборе по месту установки 10 мм

2.

   2

   Установите фиксатор крепления трубки картерных газов двигателя (1 шт.).

3.

   3

   Подсоедините нижний корпус воздушного фильтра к впускному шлангу воздушного фильтра.

4.

   4

   Установите фильтрующий элемент воздушного фильтра.

5.

   5

   Установите верхний корпус воздушного фильтра в правильное положение, установите металлический фиксатор крепления верхнего корпуса воздушного фильтра (3 шт.).

6.

   6

   Подсоедините верхний корпус воздушного фильтра к впускному шлангу двигателя, затяните хомут крепления впускного шланга двигателя (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

Моменты затяжки

↑ к списку операций

10 Резиновый шланг

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе
8. Датчик давления диагностики десорбции

Снятие 6 шагов

1.

   1

   Используя клещи для быстроразъёмных соединений, разблокируйте фиксатор соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.

2.

   2

   Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.

3.

   3

   Используя клещи для быстроразъёмных соединений, разблокируйте соединение трубопровода TEV с магистралью автомобиля, отсоедините соединение трубопровода TEV с магистралью автомобиля.

4.

   4

   Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.

5.

   5

   Ослабьте стяжной хомут (2 шт.) впускного шланга двигателя в сборе, снимите впускной шланг двигателя в сборе.

   🔧 головка 7 мм

6.

   6

   Ослабьте стяжной хомут (1 шт.) резинового шланга, снимите резиновый шланг.

   🔧 головка 7 мм

Установка 6 шагов

1.

   1

   Установите резиновый шланг, затяните стяжной хомут (1 шт.) резинового шланга. 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

2.

   2

   Установите впускной шланг двигателя в сборе, затяните стяжной хомут (2 шт.) впускного шланга двигателя в сборе. 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

3.

   3

   Подсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.

4.

   4

   Подсоедините соединение трубопровода TEV с магистралью автомобиля.

5.

   5

   Подсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.

6.

   6

   Подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе.

Моменты затяжки

↑ к списку операций

11 Резиновый чехол

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе
8. Датчик давления диагностики десорбции

Снятие 6 шагов

1.

   1

   Используя клещи для быстроразъёмных соединений, разблокируйте фиксатор соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.

2.

   2

   Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.

3.

   3

   Используя клещи для быстроразъёмных соединений, разблокируйте соединение трубопровода TEV с магистралью автомобиля, отсоедините соединение трубопровода TEV с магистралью автомобиля.

4.

   4

   Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.

5.

   5

   Ослабьте стяжной хомут (2 шт.) впускного шланга двигателя в сборе, снимите впускной шланг двигателя в сборе.

   🔧 головка 7 мм

6.

   6

   Ослабьте крепёжный хомут резинового чехла (1 шт.), снимите резиновый чехол.

   🔧 головка 7 мм

Установка 6 шагов

1.

   1

   Установите резиновый чехол, установите крепёжный хомут резинового чехла (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

2.

   2

   Установите впускной шланг двигателя в сборе, затяните стяжной хомут (2 шт.) впускного шланга двигателя в сборе. 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

3.

   3

   Подсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.

4.

   4

   Подсоедините соединение трубопровода TEV с магистралью автомобиля.

5.

   5

   Подсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.

6.

   6

   Подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе.

Моменты затяжки

↑ к списку операций
