Масляный фильтр — Li L7

Увеличитель запаса хода (ДВС-генератор) · Блок двигателя в сборе · Li L7 2022–2023
5 операций54 шага7 моментов затяжкиспецинструмент

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Специнструмент: 42P0030 Инструмент для снятия/установки масляного фильтра (Z9L8O9R9JD), 42P0030 Инструмент для снятия/установки масляного фильтра (YSE31CEBN8)

Крепёж и артикулы: Q1840616F70

Одноразовые детали: 5 позиц. — при установке заменяются новыми.

1 Уплотнительное кольцо водяного канала посадочной поверхности

снятие: 7 шаговустановка: 7 шагов4 момента затяжкистр. 268–270 оригинала

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Передняя защита моторного отсека
  9. Декоративный кожух двигателя в сборе
  10. Передний датчик кислорода в сборе
  11. Задний датчик кислорода в сборе
  12. Теплозащитный кожух турбокомпрессора
  13. Впускной патрубок воздушного фильтра в сборе
  14. Шланг впуска двигателя в сборе
  15. Датчик давления моторного масла в сборе
  16. Подъём и опускание автомобиля
  17. Нижняя защита переднего бампера в сборе
  18. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  19. Узел очистки выхлопных газов в сборе
  20. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  21. Слив и заправка моторного масла увеличителя запаса хода

Снятие 7 шагов

  1. Шаг 1

    Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.

  2. Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

    🔧 головка 8 мм
  3. Шаг 3

    Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.

  4. Шаг 4

    Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

    🔧 головка 13 мм
  5. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

    🔧 головка 10 мм
  6. Шаг 6

    Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

    🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм
  7. Шаг 7

    Снимите уплотнительное кольцо водяного канала посадочной поверхности.

    Примечание. Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается.

Установка 7 шагов

  1. Шаг 1

    Установите уплотнительное кольцо водяного канала посадочной поверхности.

    Примечание
    • Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается.
    • Перед заменой уплотнительного кольца водяного канала посадочной поверхности и уплотнительного кольца масляного канала посадочной поверхности необходимо очистить контактную поверхность узла маслоохладителя фильтра и увеличителя запаса хода.
  2. Шаг 2

    Установите узел маслоохладителя фильтра, установите крепёжные болты узла маслоохладителя фильтра (4 шт.). 1000164 Болт с шестигранной головкой с фланцем Момент затяжки: (10±1.5) Н·м

    ⚙︎ (10±1.5) Н·м🔧 головка 8 мм
  3. Шаг 3

    Установите опорную планку корпуса масляного фильтра, установите крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). ST00028 Шестигранный болт с фланцем Момент затяжки: (45±4) Н·м

    ⚙︎ (45±4) Н·м🔧 головка 10 мм
  4. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). 1001882 Болт Момент затяжки: (20±2) Н·м Н·м

    ⚙︎ (20±2) Н·м🔧 головка 13 мм
  5. Шаг 5

    Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

  6. Шаг 6

    Установите узел электронного насоса ОЖ, установите крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Шестигранный болт с фланцем Момент затяжки: (10±1) Н·м

    ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70
  7. Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

Моменты затяжки

ОперацияМомент
Установите узел маслоохладителя фильтра, установите крепёжные болты уз…(10±1.5) Н·м
Установите опорную планку корпуса масляного фильтра, установите крепёж…(45±4) Н·м
Выверните крепёжные болты опорной планки корпуса масляного фильтра (1…(20±2) Н·м
Установите узел электронного насоса ОЖ, установите крепёжные болты мон…(10±1) Н·м

↑ к списку операций

2 Уплотнительное кольцо масляного канала посадочной поверхности

снятие: 7 шаговустановка: 7 шагов4 момента затяжкистр. 271–273 оригинала

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Передняя защита моторного отсека
  9. Декоративный кожух двигателя в сборе
  10. Передний датчик кислорода в сборе
  11. Задний датчик кислорода в сборе
  12. Теплозащитный кожух турбокомпрессора
  13. Впускной патрубок воздушного фильтра в сборе
  14. Шланг впуска двигателя в сборе
  15. Датчик давления моторного масла в сборе
  16. Подъём и опускание автомобиля
  17. Нижняя защита переднего бампера в сборе
  18. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  19. Узел очистки выхлопных газов в сборе
  20. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  21. Слив и заправка моторного масла увеличителя запаса хода

Снятие 7 шагов

  1. Шаг 1

    Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.

  2. Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

    🔧 головка 8 мм
  3. Шаг 3

    Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.

  4. Шаг 4

    Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

    🔧 головка 13 мм
  5. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

    🔧 головка 10 мм
  6. Шаг 6

    Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

    🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм
  7. Шаг 7

    Снимите уплотнительное кольцо масляного канала посадочной поверхности.

    Примечание. Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями и не подлежат повторному использованию.

Установка 7 шагов

  1. Шаг 1

    Установите уплотнительное кольцо масляного канала посадочной поверхности.

    Примечание
    • Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями и не подлежат повторному использованию.
    • Перед заменой уплотнительного кольца водяного канала посадочной поверхности и уплотнительного кольца масляного канала посадочной поверхности необходимо очистить контактную поверхность узла масляного фильтра-охладителя и рендж-экстендера.
  2. Шаг 2

    Установите узел маслоохладителя фильтра, установите крепёжные болты узла маслоохладителя фильтра (4 шт.). 1000164 Болт с шестигранной головкой с фланцем Момент затяжки: (10±1.5) Н·м

    ⚙︎ (10±1.5) Н·м🔧 головка 8 мм
  3. Шаг 3

    Установите опорную планку корпуса масляного фильтра, установите крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). ST00028 Шестигранный болт с фланцем Момент затяжки: (45±4) Н·м

    ⚙︎ (45±4) Н·м🔧 головка 10 мм
  4. Установите крепёжные болты опорной планки основания масляного фильтра (1 шт.). 1001882 Болт. Момент затяжки: (20±2) Нм.

    ⚙︎ (20±2) Н·м🔧 торцевая головка 13 мм
  5. Шаг 5

    Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

  6. Шаг 6

    Установите узел электронного насоса ОЖ, установите крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Шестигранный болт с фланцем Момент затяжки: (10±1) Н·м

    ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70
  7. Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

Моменты затяжки

ОперацияМомент
Установите узел маслоохладителя фильтра, установите крепёжные болты уз…(10±1.5) Н·м
Установите опорную планку корпуса масляного фильтра, установите крепёж…(45±4) Н·м
Установите крепёжные болты опорной планки основания масляного фильтра…(20±2) Н·м
Установите узел электронного насоса ОЖ, установите крепёжные болты мон…(10±1) Н·м

↑ к списку операций

3 Узел охлаждения масляного фильтра

снятие: 9 шаговустановка: 10 шагов5 моментов затяжкистр. 274–277 оригинала
Узел охлаждения масляного фильтра — расположение
Расположение детали

Специальный инструмент

КодНаименованиеВидНазначение
1Z9L8O9R9JD42P0030 Инструмент для снятия/установки масляного фильтра
Снятие/установка масляного фильтра
2YSE31CEBN842P0030 Инструмент для снятия/установки масляного фильтра
Снятие/установка масляного фильтра

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Передняя защита моторного отсека
  9. Декоративный кожух двигателя в сборе
  10. Передний датчик кислорода в сборе
  11. Задний датчик кислорода в сборе
  12. Теплозащитный кожух турбокомпрессора
  13. Впускной патрубок воздушного фильтра в сборе
  14. Шланг впуска двигателя в сборе
  15. Датчик давления моторного масла в сборе
  16. Подъём и опускание автомобиля
  17. Нижняя защита переднего бампера в сборе
  18. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  19. Узел очистки выхлопных газов в сборе
  20. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  21. Слив и заправка моторного масла увеличителя запаса хода

Снятие 9 шагов

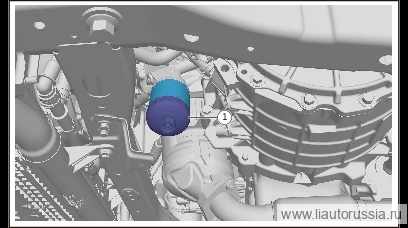

  1. Шаг 1

    Ослабьте масляный фильтр.

    🔧 Li-2504013A (42P0030 Инструмент для снятия/установки масляного фильтра), Li-2504013B (42P0030 Инструмент для снятия/установки масляного фильтра)одноразовая деталь
    Примечание
    • Масляный фильтр 1001787 является одноразовой деталью, при каждом снятии/установке необходимо заменять его на новый.
    • Масляный фильтр — быстроизнашивающаяся деталь, отворачивайте медленно.
  2. Шаг 2

    Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.

  3. Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

    🔧 головка 8 мм
  4. Шаг 4

    Ослабьте хомут, соединение узла трубопровода возврата масла турбокомпрессора с узлом охлаждения масляного фильтра.

  5. Шаг 5

    Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

    🔧 головка 13 мм
  6. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

    🔧 головка 10 мм
  7. Шаг 7

    Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

    🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм
  8. Шаг 8

    Снимите уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности.

    Примечание. Уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности являются одноразовыми деталями, повторное использование не допускается.
  9. Выверните масляный фильтр, снимите масляный фильтр. Совет: вытрите вытекшее масло ветошью.

Установка 10 шагов

  1. Шаг 1

    Равномерно нанесите небольшое количество моторного масла на уплотнительное кольцо.

  2. Шаг 2

    Установите масляный фильтр.

    одноразовая деталь
    Примечание. Масляный фильтр является одноразовой деталью, при каждом снятии/установке необходимо заменять его на новый.
  3. Установите уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности.

    Примечание
    • Уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности являются одноразовыми деталями, повторное использование не допускается.
    • Перед заменой уплотнительного кольца водяного канала привалочной поверхности и уплотнительного кольца масляного канала привалочной поверхности необходимо очистить контактную поверхность узла охлаждения масляного фильтра с увеличителем запаса хода.
  4. Шаг 4

    Установите узел маслоохладителя фильтра, установите крепёжные болты узла маслоохладителя фильтра (4 шт.). 1000164 Болт с шестигранной головкой с фланцем Момент затяжки: (10±1.5) Н·м

    ⚙︎ (10±1.5) Н·м🔧 головка 8 мм
  5. Шаг 5

    Установите опорную планку корпуса масляного фильтра, установите крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). ST00028 Шестигранный болт с фланцем Момент затяжки: (45±4) Н·м

    ⚙︎ (45±4) Н·м🔧 головка 10 мм
  6. Установите крепёжные болты опорной планки основания масляного фильтра (1 шт.). 1001882 Болт. Момент затяжки: (20±2) Нм.

    ⚙︎ (20±2) Н·м🔧 торцевая головка 13 мм
  7. Шаг 7

    Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

  8. Шаг 8

    Установите узел электронного насоса ОЖ, установите крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Шестигранный болт с фланцем Момент затяжки: (10±1) Н·м

    ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70
  9. Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

  10. Шаг 10

    Затяните масляный фильтр. Момент затяжки: (25±5) Н·м.

    ⚙︎ (25±5) Н·м🔧 Li-2504013A (42P0030 приспособление для снятия/установки масляного фильтра), Li-2504013B (42P0030 приспособление для снятия/установки масляного фильтра), масляный фильтр 1001787одноразовая деталь
    Примечание. Масляный фильтр 1001787 является одноразовой деталью, при каждом снятии/установке необходимо заменять его новой деталью.

Моменты затяжки

ОперацияМомент
Установите узел маслоохладителя фильтра, установите крепёжные болты уз…(10±1.5) Н·м
Установите опорную планку корпуса масляного фильтра, установите крепёж…(45±4) Н·м
Установите крепёжные болты опорной планки основания масляного фильтра…(20±2) Н·м
Установите узел электронного насоса ОЖ, установите крепёжные болты мон…(10±1) Н·м
Затяните масляный фильтр. Используемый инструмент: Li-2504013A (42P003…(25±5) Н·м

↑ к списку операций

4 Масляный фильтр

снятие: 1 шагустановка: 2 шага1 момент затяжкистр. 278–279 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Масляный фильтр — расположение
Расположение детали

Специальный инструмент

КодНаименованиеВидНазначение
1Z9L8O9R9JD42P0030 Инструмент для снятия/установки масляного фильтра
Снятие/установка масляного фильтра
2YSE31CEBN842P0030 Инструмент для снятия/установки масляного фильтра
Снятие/установка масляного фильтра

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Подъём и опускание автомобиля
  5. Нижняя защита переднего бампера в сборе
  6. Слив и заправка моторного масла увеличителя запаса хода

Снятие 1 шаг

  1. Шаг 1

    Выверните и снимите масляный фильтр.

    🔧 колпачковый съёмник масляного фильтраодноразовая деталь
    Примечание
    • Масляный фильтр 1001787 является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.
    • Указание: масляный фильтр — быстроизнашивающаяся деталь, отворачивайте медленно.
    • Вытрите вытекшее масло ветошью.

Установка 2 шага

  1. Шаг 1

    Равномерно нанесите небольшое количество моторного масла на уплотнительное кольцо.

  2. Шаг 2

    Установите масляный фильтр. 1001787 масляный фильтр. Момент затяжки: (25±5) Н·м.

    ⚙︎ (25±5) Н·м🔧 колпачковый съёмник масляного фильтраодноразовая деталь
    Примечание. Масляный фильтр 1001787 является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.

Моменты затяжки

ОперацияМомент
Установите масляный фильтр. Используемый инструмент: колпачковый съёмн…(25±5) Н·м

↑ к списку операций

5 Опорная планка корпуса масляного фильтра

снятие: 2 шагаустановка: 2 шага2 момента затяжкистр. 280–281 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Опорная планка корпуса масляного фильтра — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Нижняя защита переднего бампера в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

    🔧 головка 13 мм
  2. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

    🔧 головка 10 мм

Установка 2 шага

  1. Установите опорную планку корпуса масляного фильтра, установите крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). ST00028 Шестигранный болт с фланцем Момент затяжки: (45±4) Н·м

    ⚙︎ (45±4) Н·м🔧 головка 10 мм
  2. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). 1001882 Болт Момент затяжки: (20±2) Н·м Н·м

    ⚙︎ (20±2) Н·м🔧 головка 13 мм

Моменты затяжки

ОперацияМомент
Установите опорную планку корпуса масляного фильтра, установите крепёж…(45±4) Н·м
Выверните крепёжные болты опорной планки корпуса масляного фильтра (1…(20±2) Н·м

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Увеличитель запаса хода (ДВС-генератор)»

Электронная дроссельная заслонкаДатчики системы двигателяТеплозащитные экраныПоршни, шатуны и коленвалСвечи зажигания и катушкиМасляный насосВпускной и выпускной коллекторыСистема охлаждения

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
