Масляный насос — Li L7

1 Электромагнитный клапан в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Декоративный кожух двигателя в сборе
5. Двери багажника на электроприводе книга владельца
6. Крышка багажника в сборе
7. Крышка смотрового люка аккумуляторной батареи
8. Аккумулятор книга владельца
9. Подъём и опускание автомобиля
10. Нижняя защита переднего бампера в сборе
11. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
12. Слив и заправка моторного масла увеличителя запаса хода
13. Стопорная гайка приводного вала
14. Правый передний приводной вал в сборе
15. Кронштейн правой тяги задней опоры переднего силового агрегата
16. Поддон картера в сборе
17. Уплотнительное кольцо

Снятие 2 шага

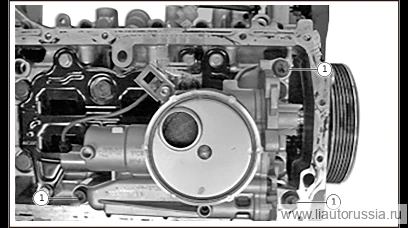

1. 1

   Выверните крепёжный болт электромагнитного клапана в сборе (1 шт.).

   🔧 торцевая головка T25
2. 2

   Выверните крепёжный болт электромагнитного клапана в сборе (1 шт.), в направлении, указанном стрелкой, снимите электромагнитный клапан в сборе. Запрещается использовать сжатый воздух для очистки сетчатого фильтра — опасность повреждения!

   🔧 торцевая головка Внимание: проверьте сетчатый фильтр электромагнитного клапана в сборе на наличие загрязнений, при необходимости очистите T30

Установка 2 шага

1.

   1

   В направлении, указанном стрелкой, установите электромагнитный клапан в сборе, установите крепёжный болт электромагнитного клапана в сборе (1 шт.). Момент затяжки: (10±1) Н.м

   ⚙︎ (10±1) Н·м🔧 торцевая головка T30
2. 2

   Установите крепёжный болт электромагнитного клапана в сборе (1 шт.). Момент затяжки: (4±1) Нм

   ⚙︎ (4±1) Н·м🔧 торцевая головка T25

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

2 Звёздочка масляного насоса

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	SIO7W8RWSC	Инструмент для фиксации приводной звёздочки масляного насоса		Демонтаж и монтаж масляного насоса
2	MV7J27BSRG	Инструмент для фиксации приводной звёздочки масляного насоса		Демонтаж и монтаж масляного насоса

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Декоративный кожух двигателя в сборе
5. Подъём и опускание автомобиля
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Слив и заправка моторного масла увеличителя запаса хода
9. Стопорная гайка приводного вала
10. Правый передний приводной вал в сборе
11. Кронштейн правой тяги задней опоры переднего силового агрегата
12. Поддон картера в сборе
13. Крышка звёздочки

Снятие 1 шаг

1.

   1

   Зафиксируйте звёздочку масляного насоса с помощью инструмента для фиксации приводной звёздочки масляного насоса, выверните крепёжный болт звёздочки масляного насоса, отсоедините звёздочку масляного насоса от цепи масляного насоса, снимите звёздочку масляного насоса.

   🔧 головка-бита (торцевая) Примечание: болт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) 1000155 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью T45одноразовая деталь

Установка 1 шаг

1.

   1

   Зафиксируйте звёздочку масляного насоса с помощью инструмента для фиксации приводной звёздочки масляного насоса, соедините звёздочку масляного насоса с цепью масляного насоса, установите звёздочку масляного насоса, установите крепёжный болт звёздочки масляного насоса. Болт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) 1000155 Момент затяжки: (5±1) Н·м + (90±3)°

   ⚙︎ (5±1) Н·м🔧 головка-бита (торцевая) Примечание: болт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) 1000155 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью T45одноразовая деталь

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

3 Цепь масляного насоса

Подготовительные работы 35

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Подъём и опускание автомобиля
9. Слив и заправка моторного масла увеличителя запаса хода
10. Передняя защита моторного отсека
11. Задний уплотнитель моторного отсека
12. Левый уплотнитель моторного отсека
13. Левая защита моторного отсека в сборе
14. Правый уплотнитель моторного отсека
15. Правая защита моторного отсека в сборе
16. Декоративный кожух двигателя в сборе
17. Правая опора переднего силового агрегата в сборе
18. Кронштейн переднего датчика кислорода
19. Правый кронштейн опоры силового агрегата
20. Соединительная трубка Вентури II
21. Выходная трубка интеркулера VII
22. Катушка зажигания в сборе
23. Шумоизоляционный кожух насоса высокого давления
24. Топливный насос высокого давления в сборе
25. Верхняя уплотнительная прокладка топливного насоса высокого давления
26. Датчик положения распределительного вала в сборе
27. Трубопровод картерных газов в сборе
28. Кронштейн топливной подающей трубки
29. Кронштейн крепления декоративного кожуха
30. Крышка головки блока цилиндров в сборе
31. Ремень
32. Крышка шкива коленчатого вала
33. Верхняя направляющая в сборе
34. Цепь ГРМ
35. Крышка звёздочки

Снятие 1 шаг

1.

   1

   Зафиксируйте звёздочку масляного насоса приспособлением для фиксации ведущего колеса масляного насоса, выверните крепёжный болт звёздочки масляного насоса, отсоедините звёздочку масляного насоса от цепи масляного насоса, снимите звёздочку масляного насоса, снимите цепь масляного насоса.

   🔧 торцевая головка T45

Установка 1 шаг

1.

   1

   Зафиксируйте звёздочку масляного насоса приспособлением для фиксации ведущего колеса масляного насоса, установите цепь масляного насоса, соедините звёздочку масляного насоса с цепью масляного насоса, установите звёздочку масляного насоса, установите крепёжный болт звёздочки масляного насоса. Болт с цилиндрической головкой и внутренним шестигранным (Torx) профилем 1000155 Момент затяжки: (5±1) Н·м + (90±3)°

   ⚙︎ (5±1) Н·м🔧 торцевая головка Внимание: болт с цилиндрической головкой и внутренним шестигранным (Torx) профилем 1000155 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой деталью T45одноразовая деталь

Моменты затяжки

↑ к списку операций

4 Ведущая звёздочка масляного насоса

Подготовительные работы 32

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Левый уплотнитель моторного отсека
11. Левая защита моторного отсека в сборе
12. Правый уплотнитель моторного отсека
13. Правая защита моторного отсека в сборе
14. Декоративный кожух двигателя в сборе
15. Правая опора переднего силового агрегата в сборе
16. Кронштейн переднего датчика кислорода
17. Правый кронштейн опоры силового агрегата
18. Соединительная трубка Вентури II
19. Выходная трубка интеркулера VII
20. Катушка зажигания в сборе
21. Шумоизоляционный кожух насоса высокого давления
22. Топливный насос высокого давления в сборе
23. Верхняя уплотнительная прокладка топливного насоса высокого давления
24. Датчик положения распределительного вала в сборе
25. Трубопровод картерных газов в сборе
26. Кронштейн топливной подающей трубки
27. Кронштейн крепления декоративного кожуха
28. Крышка головки блока цилиндров в сборе
29. Ремень
30. Крышка шкива коленчатого вала
31. Верхняя направляющая в сборе
32. Цепь ГРМ

Снятие 1 шаг

1.

   1

   Снимите ведущую звёздочку масляного насоса.

Установка 1 шаг

1.

   1

   Установите ведущую звёздочку масляного насоса.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка фаз газораспределения распределительного вала

↑ к списку операций

5 Масляный насос в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Декоративный кожух двигателя в сборе
5. Двери багажника на электроприводе книга владельца
6. Крышка багажника в сборе
7. Крышка смотрового люка аккумуляторной батареи
8. Аккумулятор книга владельца
9. Подъём и опускание автомобиля
10. Нижняя защита переднего бампера в сборе
11. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
12. Слив и заправка моторного масла увеличителя запаса хода
13. Стопорная гайка приводного вала
14. Правый передний приводной вал в сборе
15. Кронштейн правой тяги задней опоры переднего силового агрегата
16. Поддон картера в сборе
17. Звёздочка масляного насоса
18. Уплотнительное кольцо

Снятие 1 шаг

1. 1

   Выверните крепёжные болты масляного насоса в сборе (3 шт.), снимите масляный насос в сборе.

   🔧 торцовая головка T30

Установка 1 шаг

1.

   1

   Установите масляный насос в сборе, вверните крепёжные болты масляного насоса в сборе (3 шт.). 1000152 Болт фланцевый с цилиндрической головкой под внутренний шестигранный шлиц Момент затяжки: 25(23.3~26.8) Н·м

   ⚙︎ 25(23.3~26.8) Н·м🔧 торцовая головка Примечание: перед установкой очистите уплотняемую поверхность T30

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

6 Крышка звёздочки

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Декоративный кожух двигателя в сборе
5. Подъём и опускание автомобиля
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Слив и заправка моторного масла увеличителя запаса хода
9. Стопорная гайка приводного вала
10. Правый передний приводной вал в сборе
11. Кронштейн правой тяги задней опоры переднего силового агрегата
12. Поддон картера в сборе

Снятие 1 шаг

1.

   1

   Извлеките и снимите крышку звёздочки в направлении стрелки.

Установка 1 шаг

1.

   1

   Установите крышку звёздочки в направлении стрелки.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

7 Уплотнительная пластина

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Нижняя защита переднего бампера в сборе
9. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
10. Стопорная гайка приводного вала
11. Правый передний приводной вал в сборе
12. Кронштейн правой тяги задней опоры переднего силового агрегата

Снятие 1 шаг

1.

   1

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 головка под отвёртку T30

Установка 1 шаг

1.

   1

   Установите уплотнительную пластину, установите крепёжные болты уплотнительной пластины (1 шт.). Момент затяжки: (4±1) Н·м

   ⚙︎ (4±1) Н·м🔧 головка под отвёртку T30

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

8 Уплотнительное кольцо

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Нижняя защита переднего бампера в сборе
9. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
10. Стопорная гайка приводного вала
11. Правый передний приводной вал в сборе
12. Кронштейн правой тяги задней опоры переднего силового агрегата

Снятие 5 шагов

1.

   1

   Отсоедините разъём жгута проводов электромагнитного клапана в сборе.

2.

   2

   Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
3. 3

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 торцевая головка T30

4.

   4

   В направлении, указанном стрелкой, выдавите жгут проводов электромагнитного клапана в сборе, извлеките жгут проводов электромагнитного клапана в сборе через монтажное отверстие.

   Примечание. Не нужно полностью извлекать жгут проводов электромагнитного клапана в сборе, чтобы избежать его попадания внутрь блока цилиндров, откуда его будет невозможно достать.

5.

   5

   Снимите уплотнительное кольцо.

   одноразовая деталь

   Примечание. Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

Установка 5 шагов

1.

   1

   Установите уплотнительное кольцо.

   одноразовая деталь

   Примечание

   • Очистите уплотняемую поверхность.
   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

2.

   2

   Проденьте жгут проводов электромагнитного клапана в сборе через монтажное отверстие, установите жгут проводов электромагнитного клапана в сборе в направлении, указанном стрелкой.

3.

   3

   Установите уплотнительную пластину, вверните крепёжные болты уплотнительной пластины (1 шт.). Момент затяжки: (4±0.8) Н·м

   ⚙︎ (4±0.8) Н·м🔧 торцевая головка T30
4. 4

   Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.

5.

   5

   Подсоедините разъём жгута проводов электромагнитного клапана в сборе.

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

9 Кронштейн корпуса штекера

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля

Снятие 4 шага

1.

   1

   Отсоедините разъём жгута проводов электромагнитного клапана в сборе.

2.

   2

   Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
3. 3

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 торцевая головка T30

4.

   4

   Снимите клипсу-фиксатор, снимите кронштейн корпуса штекера.

Установка 4 шага

1.

   1

   Установите кронштейн корпуса штекера, установите клипсу-фиксатор.

2.

   2

   Установите уплотнительную пластину, установите крепёжные болты уплотнительной пластины (1 шт.). 1000159 Уплотнительная пластина Момент затяжки: (4±1) Нм

   ⚙︎ (4±1) Н·м🔧 торцевая головка T30
3. 3

   Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.

4.

   4

   Подсоедините разъём жгута проводов электромагнитного клапана в сборе.

Моменты затяжки

↑ к списку операций
