Блок цилиндров — Li L7

Увеличитель запаса хода (ДВС-генератор) · Блок двигателя в сборе · Li L7 2022–2023
22 операции145 шагов6 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89186108, X01-90000568, X01-90000571

Одноразовые детали: 6 позиц. — при установке заменяются новыми.

1 Обратный клапан моторного масла блока цилиндров

снятие: 1 шагустановка: 1 шагстр. 412–415 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
  • При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 114

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Форсунка в сборе
  79. Масляный щуп в сборе
  80. Трубка масляного щупа в сборе
  81. Датчик температуры охлаждающей жидкости
  82. Термостат в сборе
  83. Восковой термостат
  84. Звёздочка выпускного распредвала
  85. Выпускной распредвал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Впускной VCP
  89. Впускной распределительный вал в сборе
  90. Роликовое коромысло выпускного клапана
  91. Выпускной гидравлический толкатель
  92. Откачка и заправка хладагента
  93. Правая опора переднего силового агрегата в сборе
  94. Накладка арки левого переднего колеса в сборе
  95. Колесо в сборе (алюминиевое)
  96. Стопорная гайка приводного вала
  97. Подкрылок левого переднего колеса в сборе
  98. Накладка правой передней колёсной арки в сборе
  99. Колесо в сборе (алюминиевое)
  100. Стопорная гайка приводного вала
  101. Подкрылок правого переднего колеса в сборе
  102. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  103. Правый передний приводной вал в сборе
  104. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  105. Левый передний приводной вал в сборе
  106. Подводящий шланг радиатора
  107. Отводящий шланг радиатора
  108. Шланг подпитки дополнительного бачка двигателя 3
  109. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  110. Компрессор с электроприводом в сборе
  111. Левая передняя нижняя защита днища
  112. Защитная балка шасси
  113. Передний глушитель в сборе
  114. ГБЦ в сборе (запрессованная)

Снятие 1 шаг

  1. С помощью шлицевой отвёртки медленно и равномерно поддёньте и извлеките обратный клапан моторного масла блока цилиндров.

    Примечание. Проверьте уплотнительное кольцо обратного клапана моторного масла блока цилиндров на повреждения, при наличии повреждений замените.

Установка 1 шаг

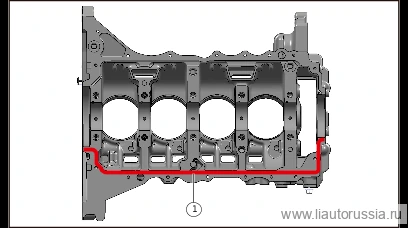

  1. Шаг 1

    Установите обратный клапан моторного масла блока цилиндров.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

2 Кронштейн жгута проводов переднего торца блока цилиндров

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 416–417 оригинала
Кронштейн жгута проводов переднего торца блока цилиндров — расположение
Расположение детали

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Декоративный кожух двигателя в сборе

Снятие 2 шага

  1. Шаг 1

    Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

  2. Выверните крепёжные болты кронштейна жгута проводов переднего торца блока цилиндров (1 шт.), снимите кронштейн жгута проводов переднего торца блока цилиндров.

    🔧 головка 10 мм

Установка 2 шага

  1. Шаг 1

    Установите кронштейн жгута проводов переднего торца блока цилиндров, установите крепёжные болты кронштейна жгута проводов переднего торца блока цилиндров (1 шт.). ST00076 болт с шестигранной головкой и фланцем Момент затяжки: (20±2) Н·м

    ⚙︎ (20±2) Н·м🔧 головка 10 мм

  2. Установите фиксатор жгута проводов двигателя в сборе (1 шт.).

Моменты затяжки

ОперацияМомент
Установите кронштейн жгута проводов переднего торца блока цилиндров, у…(20±2) Н·м

↑ к списку операций

3 Форсунка охлаждения поршня в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 418–422 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
  • При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные болты форсунки охлаждения поршня в сборе (4 шт.), снимите форсунку охлаждения поршня в сборе (4 шт.).

    🔧 головка H6

Установка 1 шаг

  1. Шаг 1

    Установите форсунку охлаждения поршня в сборе (4 шт.), установите крепёжные болты форсунки охлаждения поршня в сборе (4 шт.). Момент затяжки: (20±5) Нм.

    ⚙︎ (20±5) Н·м🔧 головка H6

Моменты затяжки

ОперацияМомент
Установите форсунку охлаждения поршня в сборе (4 шт.), установите креп…(20±5) Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

4 Перегородка масляного поддона

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 423–424 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Декоративный кожух двигателя в сборе
  5. Двери багажника на электроприводе книга владельца
  6. Крышка багажника в сборе
  7. Крышка смотрового люка аккумуляторной батареи
  8. Аккумулятор книга владельца
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе
  11. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  12. Слив и заправка моторного масла увеличителя запаса хода
  13. Стопорная гайка приводного вала
  14. Правый передний приводной вал в сборе
  15. Кронштейн правой тяги задней опоры переднего силового агрегата
  16. Поддон картера в сборе
  17. Звёздочка масляного насоса
  18. Уплотнительное кольцо
  19. Масляный насос в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные болты перегородки масляного поддона (4 шт.), снимите перегородку масляного поддона.

    🔧 головка 10 мм

Установка 1 шаг

  1. Шаг 1

    Установите перегородку масляного поддона, установите крепёжные болты перегородки масляного поддона (4 шт.). 1000007 болт с наружным шестигранником фланцевый Момент затяжки: (10±2) Н·м

    ⚙︎ (10±2) Н·м🔧 Используемый инструмент: 10 мм головка

Моменты затяжки

ОперацияМомент
Установите перегородку масляного поддона, установите крепёжные болты п…(10±2) Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

5 Втулка шплинта

снятие: 1 шагустановка: 1 шагстр. 425–428 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
  • При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 115

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Форсунка в сборе
  79. Масляный щуп в сборе
  80. Трубка масляного щупа в сборе
  81. Датчик температуры охлаждающей жидкости
  82. Термостат в сборе
  83. Восковой термостат
  84. Звёздочка выпускного распредвала
  85. Выпускной распредвал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Впускной VCP
  89. Впускной распределительный вал в сборе
  90. Роликовое коромысло выпускного клапана
  91. Выпускной гидравлический толкатель
  92. Откачка и заправка хладагента
  93. Правая опора переднего силового агрегата в сборе
  94. Накладка арки левого переднего колеса в сборе
  95. Колесо в сборе (алюминиевое)
  96. Стопорная гайка приводного вала
  97. Подкрылок левого переднего колеса в сборе
  98. Накладка правой передней колёсной арки в сборе
  99. Колесо в сборе (алюминиевое)
  100. Стопорная гайка приводного вала
  101. Подкрылок правого переднего колеса в сборе
  102. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  103. Правый передний приводной вал в сборе
  104. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  105. Левый передний приводной вал в сборе
  106. Подводящий шланг радиатора
  107. Отводящий шланг радиатора
  108. Шланг подпитки дополнительного бачка двигателя 3
  109. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  110. Компрессор с электроприводом в сборе
  111. Левая передняя нижняя защита днища
  112. Защитная балка шасси
  113. Передний глушитель в сборе
  114. ГБЦ в сборе (запрессованная)
  115. Прокладка головки блока цилиндров

Снятие 1 шаг

  1. Шаг 1

    Острогубцами с усилием зажмите втулку шплинта, вращая и одновременно вытягивая, извлеките втулку шплинта из блока цилиндров в сборе.

    Примечание. Проверьте втулку шплинта на наличие повреждений, при необходимости замените.

Установка 1 шаг

  1. Шаг 1

    Установите втулку шплинта на место.

    Примечание. При установке втулки шплинта не допускайте перекоса, чтобы избежать повреждения втулки шплинта или блока цилиндров в сборе.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

6 Заглушка отверстия стартера

снятие: 2 шагаустановка: 2 шага2 момента затяжкистр. 429–430 оригинала
⚠ Предупреждения
  • Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Заглушка отверстия стартера — расположение
Расположение детали

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Нижняя защита переднего бампера в сборе
  5. Задняя монтажная поперечина нижней защиты переднего бампера в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные болты заглушки отверстия стартера (2 шт.).

    🔧 головка 15 мм

  2. Выверните крепёжные болты заглушки отверстия стартера (1 шт.), снимите заглушку отверстия стартера.

    🔧 головка 10 мм

Установка 2 шага

  1. Установите заглушку отверстия стартера, установите крепёжные болты заглушки отверстия стартера (2 шт.). X01-89186108 направляющий болт с шестигранным фланцем Момент затяжки: (45±3) Нм

    ⚙︎ (45±3) Н·м🔧 головка 15 ммX01-89186108

  2. Установите крепёжные болты заглушки отверстия стартера (1 шт.). Q140B0635F62L комплект шестигранного болта и плоской шайбы Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 головка 10 мм

Моменты затяжки

ОперацияМомент
Установите заглушку отверстия стартера, установите крепёжные болты заг…(45±3) Н·м
Установите крепёжные болты заглушки отверстия стартера (1 шт.). Q140B0…(9±1) Н·м

↑ к списку операций

7 Блок цилиндров в сборе

снятие: 2 шагаустановка: 3 шагастр. 431–435 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
  • При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 139

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал
  137. Верхний коренной вкладыш_Оранжевый
  138. Нижний коренной вкладыш_зелёный
  139. Форсунка охлаждения поршня в сборе

Снятие 2 шага

  1. Шаг 1

    С помощью шпателя для герметика удалите остатки герметика с нижнего картера коленвала.

    Примечание. Не допускается очистка уплотняемой поверхности режущим инструментом.
  2. Шаг 2

    Очистите поверхность монтажной плоскости от масляных загрязнений чистящим средством.

    Примечание. Не допускается очистка уплотняемой поверхности режущим инструментом.

Установка 3 шага

  1. Шаг 1

    Нанесите на картер тонкий равномерный слой герметика (X01-90000568 Герметик двигателя 1).

    X01-90000568
    Примечание
    • Для обеспечения надёжной герметичности картера при нанесении герметика (X01-90000568 Герметик двигателя 1) соблюдайте непрерывность и правильность нанесения.
    • Установите картер в течение 3 минут после нанесения герметика.
  2. Шаг 2

    Нанесите на блок цилиндров тонкий равномерный слой герметика (X01-90000568 Герметик двигателя 1).

    X01-90000568
    Примечание
    • Для обеспечения надёжной герметичности блока цилиндров при нанесении герметика (X01-90000568 Герметик двигателя 1) соблюдайте непрерывность и правильность нанесения.
    • Установите картер в течение 3 минут после нанесения герметика.
  3. Шаг 3

    Отрегулируйте микрометр по внутреннему диаметру цилиндра двигателя. Установите нутромер микрометра на ноль. Измерьте диаметр цилиндра внизу, посередине и вверху отдельно по направлению движения и по направлению вращения двигателя. Внутренний диаметр цилиндра φ74.500.016мм. Монтажный зазор поршня 0.05 мм~0.08 мм. Допустимый суммарный зазор износа max0.1 мм.

    Примечание
    • При необходимости замените поршень.
    • При замене поршня направление стрелки на верхней части поршня и верхняя часть кода массы в нижней части шатуна должны совпадать при сборке.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

8 Верхний коренной вкладыш_Оранжевый

снятие: 1 шагустановка: 9 шаговстр. 436–441 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

9 Верхний коренной вкладыш_чёрный

снятие: 1 шагустановка: 9 шаговстр. 442–447 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал / картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего вкладышей. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный картеру коленчатого вала, цвет Gr=зелёный, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный нижнему блоку цилиндров, цвет Gr=зелёный, без смазочной канавки. Подшипник (2): выбирается по таблицам подшипников 2~5 для верхнего и нижнего вкладышей. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный картеру коленчатого вала, цвет Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный нижнему блоку цилиндров, цвет Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный картеру коленчатого вала, цвет Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный нижнему блоку цилиндров, цвет Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют вкладыш, назначенный картеру коленчатого вала, цвет Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют вкладыш, назначенный нижнему блоку цилиндров, цвет Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный картеру коленчатого вала, цвет Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют вкладыш, назначенный нижнему блоку цилиндров, цвет Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

10 Верхний коренной вкладыш_жёлтый

снятие: 1 шагустановка: 9 шаговстр. 448–453 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

11 Верхний коренной вкладыш_синий

снятие: 1 шагустановка: 9 шаговстр. 454–459 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

12 Верхний коренной вкладыш_зелёный

снятие: 1 шагустановка: 9 шаговстр. 460–465 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

13 Нижний коренной вкладыш_Оранжевый

снятие: 1 шагустановка: 9 шаговстр. 466–471 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

14 Нижний коренной вкладыш_чёрный

снятие: 1 шагустановка: 9 шаговстр. 472–477 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

15 Нижний коренной вкладыш_жёлтый

снятие: 1 шагустановка: 9 шаговстр. 478–483 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

16 Нижний коренной вкладыш_Синий

снятие: 1 шагустановка: 9 шаговстр. 484–489 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

17 Нижний коренной вкладыш_зелёный

снятие: 1 шагустановка: 9 шаговстр. 490–495 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением детали очистите измеряемую деталь или зону с помощью очистителя, иначе результат измерения будет искажён.
  • При разборке и сборке мультимодального электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма мультимодального электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
  • При снятии крепёжного хомута водяного шланга обязательно используйте клещи для шлангов, не используйте другой инструмент, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до контакта с землёй; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед измерением детали очистите деталь или зону с помощью очистителя, иначе результат измерения будет искажён.

Подготовительные работы 136

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня
  136. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет коренного подшипника в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий (только в верхней части картера коленчатого вала)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет коренного подшипника в положениях 2~5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=синий

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

18 Резиновая заглушка

снятие: 1 шагустановка: 1 шагстр. 496–497 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Нижняя защита переднего бампера в сборе
  5. Задняя монтажная поперечина нижней защиты переднего бампера в сборе

Снятие 1 шаг

  1. Шаг 1

    Снимите резиновую заглушку.

    Примечание. Обязательно дождитесь, пока температура трубопровода глушителя остынет, прежде чем приступать к демонтажу, во избежание ожога от высокой температуры!

Установка 1 шаг

  1. Установите резиновую заглушку.

↑ к списку операций

19 Упорная шайба

снятие: 1 шагустановка: 11 шаговстр. 498–503 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
  • При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
  • После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 135

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Декоративный колпачок
  13. Основной рычаг щётки стеклоочистителя в сборе
  14. Дополнительный рычаг щётки стеклоочистителя в сборе
  15. Левый уплотнитель моторного отсека
  16. Левая защита моторного отсека в сборе
  17. Правый уплотнитель моторного отсека
  18. Правая защита моторного отсека в сборе
  19. Облицовочная панель вентиляции переднего щита в сборе
  20. Верхний узел второй защитной стенки в сборе
  21. Передняя соединительная поперечина стаканов амортизаторов
  22. Впускной патрубок воздушного фильтра в сборе
  23. Впускной шланг воздушного фильтра
  24. Воздушный фильтр в сборе
  25. Выходная трубка интеркулера VI
  26. Впускная трубка интеркулера I
  27. Трубка десорбции адсорбера в сборе III
  28. Датчик температуры и давления впускного воздуха
  29. Датчик температуры и давления впускного воздуха
  30. Соединительная трубка Вентури II
  31. Трубопровод выхода воздуха интеркулера в сборе Ⅲ
  32. Датчик давления диагностики десорбции
  33. Шланг впуска двигателя в сборе
  34. Теплозащитный кожух турбокомпрессора
  35. Передний датчик кислорода в сборе
  36. Задний датчик кислорода в сборе
  37. Узел очистки выхлопных газов в сборе
  38. Прокладка катализатора в сборе
  39. Подъём и опускание автомобиля
  40. Нижняя защита переднего бампера в сборе
  41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  44. Слив и заправка моторного масла увеличителя запаса хода
  45. Кронштейн жгута проводов турбокомпрессора
  46. Турбокомпрессор в сборе
  47. Узел маслоподающей трубки турбокомпрессора
  48. Наддув-Трубка возврата масла турбокомпрессора в сборе
  49. Подводящая трубка охлаждения турбокомпрессора в сборе
  50. Обратная трубка системы охлаждения турбокомпрессора в сборе
  51. Выпускной коллектор
  52. Узел уплотнительной прокладки выпускного коллектора
  53. Впускной коллектор в сборе
  54. Топливопровод высокого давления в сборе
  55. Датчик высокого давления
  56. Топливная рампа высокого давления в сборе
  57. Кронштейн комбинированного трубопровода
  58. Быстросъёмный фиксатор
  59. Быстросъёмный фиксатор
  60. Трубопровод картерных газов в сборе
  61. Трубопровод отвода картерных газов к впускному коллектору в сборе
  62. Катушка зажигания в сборе
  63. Датчик положения распределительного вала в сборе
  64. Задняя проушина
  65. Кронштейн крепления декоративного кожуха
  66. Кронштейн топливной подающей трубки
  67. Шумоизоляционный кожух насоса высокого давления
  68. Верхняя крышка электрощита моторного отсека
  69. Топливный насос высокого давления в сборе
  70. Верхняя уплотнительная прокладка топливного насоса высокого давления
  71. Толкатель топливного насоса в сборе
  72. Кронштейн крепления впускной трубки интеркулера
  73. Крышка головки блока цилиндров в сборе
  74. Прокладка крышки головки блока цилиндров
  75. Нижняя уплотнительная прокладка насоса высокого давления
  76. OCV
  77. Натяжитель ГРМ в сборе
  78. Цепь ГРМ
  79. Форсунка в сборе
  80. Масляный щуп в сборе
  81. Трубка масляного щупа в сборе
  82. Датчик температуры охлаждающей жидкости
  83. Термостат в сборе
  84. Восковой термостат
  85. Звёздочка выпускного распредвала
  86. Выпускной распредвал в сборе
  87. Роликовое коромысло выпускного клапана
  88. Выпускной гидравлический толкатель
  89. Впускной VCP
  90. Впускной распределительный вал в сборе
  91. Роликовое коромысло выпускного клапана
  92. Выпускной гидравлический толкатель
  93. Откачка и заправка хладагента
  94. Правая опора переднего силового агрегата в сборе
  95. Накладка арки левого переднего колеса в сборе
  96. Колесо в сборе (алюминиевое)
  97. Стопорная гайка приводного вала
  98. Подкрылок левого переднего колеса в сборе
  99. Накладка правой передней колёсной арки в сборе
  100. Колесо в сборе (алюминиевое)
  101. Стопорная гайка приводного вала
  102. Подкрылок правого переднего колеса в сборе
  103. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  104. Правый передний приводной вал в сборе
  105. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  106. Левый передний приводной вал в сборе
  107. Подводящий шланг радиатора
  108. Отводящий шланг радиатора
  109. Шланг подпитки дополнительного бачка двигателя 3
  110. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  111. Компрессор с электроприводом в сборе
  112. Левая передняя нижняя защита днища
  113. Защитная балка шасси
  114. Передний глушитель в сборе
  115. Мультирежимный электропривод в сборе
  116. Кронштейн правой тяги задней опоры переднего силового агрегата
  117. Поддон картера в сборе
  118. Звёздочка масляного насоса
  119. Уплотнительное кольцо
  120. ГБЦ в сборе (запрессованная)
  121. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  122. Датчик давления моторного масла в сборе
  123. Узел охлаждения масляного фильтра
  124. Датчик детонации в сборе
  125. Резьбовой штуцер
  126. Электромагнитный клапан в сборе
  127. Торсионный демпфер
  128. Обычный маховик
  129. Сигнальный диск
  130. Задний сальник
  131. Передний сальник
  132. Шатунный вкладыш
  133. Поршневой палец
  134. Шатун в сборе
  135. Узел поршня

Снятие 1 шаг

  1. Шаг 1

    Снимите упорную шайбу.

Установка 11 шагов

  1. Шаг 1

    Установите упорную шайбу на подшипник (4) в картере пазом наружу. Указание: при необходимости зафиксируйте моторным маслом на картере.

    Примечание. Очистите место сопряжения упорной шайбы с посадочной поверхностью блока цилиндров.
  2. Шаг 2

    С помощью магнита закрепите измерительный прибор 116250, установите показания измерительного прибора 116250 на ноль. Прижмите коленвал по направлению стрелки до упора. Технические параметры: осевой зазор: 0.07 мм~0.27 мм, max 0.32 мм; ширина зева коленвала:

  3. Шаг 3

    3900.052 мм; ширина зева блока цилиндров: 18.37 мм±0.05 мм; толщина упорной шайбы: 2.400.05 мм

  4. Шаг 4

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  5. Шаг 5

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  6. Шаг 6

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  7. Шаг 7

    Сводная таблица классификации подшипников: Верхний подшипник 1

  8. Шаг 8

    Сводная таблица классификации подшипников: Нижний подшипник 1

  9. Шаг 9

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  10. Шаг 10

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  11. Шаг 11

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

20 Заглушка главного масляного канала

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 504–506 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • При разборке и сборке многорежимного электропривода в сборе с двигателем используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • Болт с шестигранным фланцем Q1840820TF61S в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • Болт маховика 1000099 в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните крепёжные болты демпфера крутильных колебаний, затем затягивайте до нормативного момента постепенно, за несколько циклов.

Подготовительные работы 53

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Левый уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правый уплотнитель моторного отсека
  15. Правая защита моторного отсека в сборе
  16. Впускной патрубок воздушного фильтра в сборе
  17. Впускной шланг воздушного фильтра
  18. Воздушный фильтр в сборе
  19. Трубка десорбции адсорбера в сборе III
  20. Впускная трубка интеркулера I
  21. Выходная трубка интеркулера VI
  22. Верхняя крышка электрощита моторного отсека
  23. Откачка и заправка хладагента
  24. Подъём и опускание автомобиля
  25. Правая опора переднего силового агрегата в сборе
  26. Накладка арки левого переднего колеса в сборе
  27. Колесо в сборе (алюминиевое)
  28. Стопорная гайка приводного вала
  29. Подкрылок левого переднего колеса в сборе
  30. Накладка правой передней колёсной арки в сборе
  31. Колесо в сборе (алюминиевое)
  32. Стопорная гайка приводного вала
  33. Подкрылок правого переднего колеса в сборе
  34. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  35. Правый передний приводной вал в сборе
  36. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  37. Левый передний приводной вал в сборе
  38. Подводящий шланг радиатора
  39. Отводящий шланг радиатора
  40. Шланг подпитки дополнительного бачка двигателя 3
  41. Нижняя защита переднего бампера в сборе
  42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  43. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  44. Компрессор с электроприводом в сборе
  45. Левая передняя нижняя защита днища
  46. Защитная балка шасси
  47. Передний глушитель в сборе
  48. Слив и заправка масла переднего редуктора
  49. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  50. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  51. Мультирежимный электропривод в сборе
  52. Торсионный демпфер
  53. Обычный маховик

Снятие 2 шага

  1. Шаг 1

    Выверните заглушку главного масляного канала, снимите заглушку главного масляного канала.

    🔧 торцевая головка H12
  2. Шаг 2

    Снимите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 2 шага

  1. Шаг 1

    Установите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.
  2. Шаг 2

    Установите заглушку главного масляного канала. Момент затяжки: (35±4) Н.м.

    ⚙︎ (35±4) Н·м🔧 торцевая головка H12

Моменты затяжки

ОперацияМомент
Установите заглушку главного масляного канала. Момент затяжки: (35±4)…(35±4) Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)

↑ к списку операций

21 Прокладка заглушки главного масляного канала

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 507–509 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • При разборке и сборке многорежимного электропривода в сборе с двигателем используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • Болт с шестигранным фланцем Q1840820TF61S в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • Болт маховика 1000099 в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните крепёжные болты демпфера крутильных колебаний, затем затягивайте до нормативного момента постепенно, за несколько циклов.

Подготовительные работы 53

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Передняя защита моторного отсека
  11. Задний уплотнитель моторного отсека
  12. Левый уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правый уплотнитель моторного отсека
  15. Правая защита моторного отсека в сборе
  16. Впускной патрубок воздушного фильтра в сборе
  17. Впускной шланг воздушного фильтра
  18. Воздушный фильтр в сборе
  19. Трубка десорбции адсорбера в сборе III
  20. Впускная трубка интеркулера I
  21. Выходная трубка интеркулера VI
  22. Верхняя крышка электрощита моторного отсека
  23. Откачка и заправка хладагента
  24. Подъём и опускание автомобиля
  25. Правая опора переднего силового агрегата в сборе
  26. Накладка арки левого переднего колеса в сборе
  27. Колесо в сборе (алюминиевое)
  28. Стопорная гайка приводного вала
  29. Подкрылок левого переднего колеса в сборе
  30. Накладка правой передней колёсной арки в сборе
  31. Колесо в сборе (алюминиевое)
  32. Стопорная гайка приводного вала
  33. Подкрылок правого переднего колеса в сборе
  34. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  35. Правый передний приводной вал в сборе
  36. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  37. Левый передний приводной вал в сборе
  38. Подводящий шланг радиатора
  39. Отводящий шланг радиатора
  40. Шланг подпитки дополнительного бачка двигателя 3
  41. Нижняя защита переднего бампера в сборе
  42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  43. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  44. Компрессор с электроприводом в сборе
  45. Левая передняя нижняя защита днища
  46. Защитная балка шасси
  47. Передний глушитель в сборе
  48. Слив и заправка масла переднего редуктора
  49. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  50. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  51. Мультирежимный электропривод в сборе
  52. Торсионный демпфер
  53. Обычный маховик

Снятие 2 шага

  1. Шаг 1

    Выверните заглушку главного масляного канала, снимите заглушку главного масляного канала.

    🔧 торцевая головка H12
  2. Шаг 2

    Снимите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 2 шага

  1. Шаг 1

    Установите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.
  2. Шаг 2

    Установите заглушку главного масляного канала. Момент затяжки: (35±4) Н.м.

    ⚙︎ (35±4) Н·м🔧 торцевая головка H12

Моменты затяжки

ОперацияМомент
Установите заглушку главного масляного канала. Момент затяжки: (35±4)…(35±4) Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)

↑ к списку операций

22 Заглушка болта коренного подшипника

снятие: 1 шагустановка: 1 шагстр. 510–511 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Нижняя защита переднего бампера в сборе
  5. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  6. Слив и заправка моторного масла увеличителя запаса хода

Снятие 1 шаг

  1. Шаг 1

    Плоской отвёрткой поддев, извлеките заглушку болта коренного подшипника (2 шт.).

    одноразовая деталь
    Примечание. Заглушка болта коренного подшипника 1001182 является одноразовой деталью, после каждой разборки и сборки её необходимо заменять на новую.

Установка 1 шаг

  1. Забейте заглушку болта коренного подшипника до упора (крайнего положения).

    X01-90000571одноразовая деталь
    Примечание
    • 1001182 заглушка болта коренного подшипника является одноразовой деталью, после каждой разборки необходимо заменять её новой деталью.
    • Перед запрессовкой заглушки необходимо сначала очистить отверстие блока цилиндров от остатков клея и нанести новый анаэробный герметик (X01-90000571 Герметик двигателя 4) на заглушку или на кромку отверстия блока цилиндров.

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Увеличитель запаса хода (ДВС-генератор)»

Электронная дроссельная заслонкаДатчики системы двигателяТеплозащитные экраныПоршни, шатуны и коленвалСвечи зажигания и катушкиМасляный насосМасляный фильтрВпускной и выпускной коллекторы

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
