Расширители арок — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89274816, X01-89146620
1 Задний участок накладки правой задней колёсной арки в сборе
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Снятие 1 шаг
-
С помощью пластиковой лопатки отделите заднюю секцию накладки арки правого заднего колеса в сборе, снимите заднюю секцию накладки арки правого заднего колеса в сборе.
Примечание. Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми защёлками.
Установка 1 шаг
-
Установите заднюю часть накладки арки правого заднего колеса в сборе.
2 Передний участок накладки правой задней колёсной арки в сборе
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 3 шага
-
Отсоедините уплотнитель накладки арки правого заднего колеса.
-
Выверните крепёжные болты (1 шт.) накладки арки правого заднего колеса в сборе.
🔧 бита-насадка T25 -
Снимите передний участок накладки правой задней колёсной арки в сборе.
Примечание. Снимите оставшиеся на кузове фиксаторы, замените их на новые.
Установка 3 шага
-
Установите переднюю секцию накладки правой задней колёсной арки в сборе.
-
Установите крепёжные болты(1 шт.) передней секции накладки арки правого заднего колеса в сборе. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка-бита T25M01-89274816 -
Установите уплотнитель накладки арки правого заднего колеса.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжные болты(1 шт.) передней секции накладки арки правог… | 1.5±0.5 Н·м |
3 Накладка правой передней колёсной арки в сборе
- При демонтаже не повредите лакокрасочное покрытие.
- После установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 4 шага
-

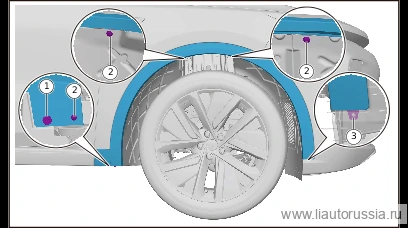

Выверните крепёжные болты (1 шт.) накладки арки правого переднего колеса в сборе.
🔧 торцевая головка 10 мм -
Выверните фиксирующие винты (3 шт.) накладки правой передней колёсной арки в сборе, с помощью пластиковой монтажной лопатки отсоедините фиксаторы.
🔧 Головка-бита Примечание: снимите оставшиеся на кузове фиксаторы, замените их на новые T30 -
Снимите накладку правой передней колёсной арки в сборе.
-
Видео слева — видео демонтажа и монтажа накладки арки переднего колеса в сборе, используйте его в качестве справки при демонтаже и монтаже.
Установка 3 шага
-
Установите накладку арки левого переднего колеса в сборе.
-
Установите фиксирующие винты (3 шт.) накладки левой передней колёсной арки в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 Головка-бита T30M01-89274816 -
Установите крепёжные болты (1 шт.) накладки левой передней колёсной арки в сборе. X01-89146620 Болт с шестигранной головкой и внутренним шестигранным (Torx) приводом в комплекте с пружинной и плоской шайбами. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите фиксирующие винты (3 шт.) накладки левой передней колёсной… | 2±0.5 Н·м |
| Установите крепёжные болты (1 шт.) накладки левой передней колёсной ар… | 6±1 Н·м |
4 Задняя секция накладки арки левого заднего колеса в сборе
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Снятие 1 шаг
-
С помощью пластиковой монтажной лопатки отсоедините задний участок накладки левой задней колёсной арки в сборе, снимите задний участок накладки левой задней колёсной арки в сборе.
Примечание. Снимите оставшиеся на кузове фиксаторы, замените их на новые.
Установка 1 шаг
-
Установите заднюю секцию накладки левой задней колёсной арки в сборе.
5 Передняя секция накладки арки левого заднего колеса в сборе
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 3 шага
-
Отсоедините уплотнитель накладки колёсной арки левой задней двери.
-
Выверните крепёжные винты (1 шт.) уплотнителя накладки арки левой задней двери.
🔧 головка-бита T25 -
Снимите переднюю секцию накладки арки левого заднего колеса в сборе.
Примечание. Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми защёлками.
Установка 3 шага
-
Установите уплотнитель передней части накладки арки левого заднего колеса.
-
Установите фиксирующие винты (1 шт.) уплотнителя накладки колёсной арки левой задней двери. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816 -
Установите уплотнитель накладки арки левой задней двери.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите фиксирующие винты (1 шт.) уплотнителя накладки колёсной арк… | 1.5±0.5 Н·м |
6 Накладка арки левого переднего колеса в сборе
- При демонтаже не повредите лакокрасочное покрытие.
- После установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 4 шага
-
Выверните фиксирующие болты (1 шт.) накладки левой передней колёсной арки в сборе.
🔧 Торцевая головка 10 мм -
Выверните крепёжные винты (3 шт.) накладки левой передней колёсной арки в сборе, с помощью пластиковой лопатки отсоедините крепёжные клипсы.
🔧 головка-бита T30Примечание. Снимите оставшиеся на кузове крепёжные клипсы, замените их на новые. -
Снимите накладку арки левого переднего колеса в сборе.
-
Видео слева — видео демонтажа и монтажа накладки арки переднего колеса в сборе, используйте его в качестве справки при демонтаже и монтаже.
Установка 3 шага
-
Установите накладку арки левого переднего колеса в сборе.
-
Установите фиксирующие винты (3 шт.) накладки левой передней колёсной арки в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 Головка-бита T30M01-89274816 -
Установите крепёжные болты (1 шт.) накладки левой передней колёсной арки в сборе. X01-89146620 Болт с шестигранной головкой и внутренним шестигранным (Torx) приводом в комплекте с пружинной и плоской шайбами. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите фиксирующие винты (3 шт.) накладки левой передней колёсной… | 2±0.5 Н·м |
| Установите крепёжные болты (1 шт.) накладки левой передней колёсной ар… | 6±1 Н·м |
