Люк: передняя часть — Li L7

Экстерьер · Люк · Li L7 2022–2023

5 операций24 шага2 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-90000122

Одноразовые детали: 4 позиц. — при установке заменяются новыми.

1 Передний электродвигатель в сборе

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 3214–3216 оригинала

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.
После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.

Передний электродвигатель в сборе — расположение — Расположение детали

Подготовительные работы 48

Снятие 2 шага

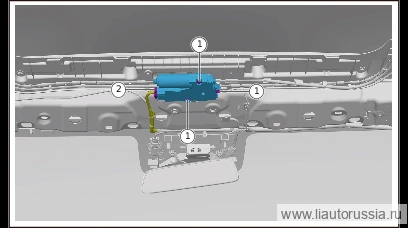

Отсоедините разъём жгута проводов переднего электродвигателя в сборе (1 шт.).
Выверните крепёжные винты переднего электродвигателя в сборе (3 шт.), снимите передний электродвигатель в сборе.

🔧 крестовая отвёртка Примечание: после демонтажа очистите остатки смазки люка

Установка 2 шага

Установите передний электродвигатель в сборе, установите крепёжные винты переднего электродвигателя в сборе (3 шт.). X01-90000122 Болт электродвигателя Момент затяжки: 4±0.5 Н·м

⚙︎ 4±0.5 Н·м🔧 крестовая отвёртка Внимание: перед установкой равномерно нанесите на шестерню новую смазку для люкаX01-90000122
Подсоедините разъём (1 шт.) жгута проводов переднего электродвигателя в сборе.

Моменты затяжки

Операция	Момент
Установите передний электродвигатель в сборе, установите крепёжные вин…	4±0.5 Н·м

↑ к списку операций

2 Рама передней солнцезащитной шторки в сборе

снятие: 1 шагустановка: 2 шагастр. 3217–3219 оригинала

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.
После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.

Рама передней солнцезащитной шторки в сборе — расположение — Расположение детали

Подготовительные работы 49

Снятие 1 шаг

Отсоедините фиксаторы блока передней шторки (2 шт.). 2 . Нажмите кнопку разблокировки блока передней шторки, снимите раму передней шторки в сборе.

Установка 2 шага

Установите раму передней шторки в сборе.
Установите фиксирующую защёлку (2 шт.) комбинации передней солнцезащитной шторки.

↑ к списку операций

3 Комбинация передней шторки

снятие: 1 шагустановка: 2 шагастр. 3220–3222 оригинала

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.
После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.

Комбинация передней шторки — расположение — Расположение детали

Подготовительные работы 49

Снятие 1 шаг

Отсоедините фиксирующую защёлку (2 шт.) комбинации передней шторки. 2 . Нажмите кнопку разблокировки комбинации передней шторки и снимите комбинацию передней шторки в направлении, указанном стрелкой.

Установка 2 шага

Установите комбинацию передней солнцезащитной шторки в направлении, указанном стрелкой.
Установите фиксирующую защёлку (2 шт.) комбинации передней солнцезащитной шторки.

↑ к списку операций

4 Переднее стекло люка в сборе

снятие: 3 шагаустановка: 5 шагов1 момент затяжкистр. 3227–3230 оригинала

Примечания

При демонтаже/монтаже соблюдайте осторожность, чтобы не повредить элементы салона.
Согласно стандарту конструкторской разработки, данная деталь не предусматривает отдельную замену уплотнительной ленты стекла; при повреждении уплотнительной ленты необходимо заменить переднее стекло люка в сборе, в противном случае существует риск протечки, обязательно учитывайте это в процессе ремонта.

Переднее стекло люка в сборе — расположение — Расположение детали

Подготовительные работы 50

Снятие 3 шага

Выверните крепёжные болты переднего стекла люка в сборе (2 шт.).

🔧 головка Внимание: болт с шестигранной головкой и плоская шайба в сборе Q140B0612F70LS являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми 10 ммодноразовая деталь
2

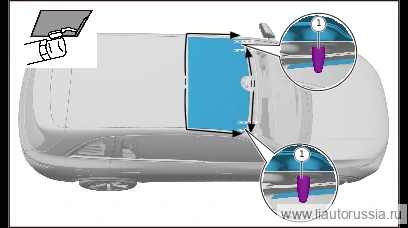

Подберите подходящий электрический или пневматический режущий нож и выполните резку клеевого состава изнутри автомобиля в зоне, указанной на рисунке.
Примечание
- Если стекло люка повреждено, сначала удалите осколки стекла пылесосом, затем срежьте клеевой состав (старый клей), оставив 1-2 мм; выполняйте операцию осторожно во избежание травм. b.
- При резке избегайте фиксирующего штифта -.
- - (2 шт.); при достижении зоны фиксирующего штифта используйте подходящий инструмент для ручной резки клеевого состава в этой зоне, соблюдайте осторожность.
С помощью двух специалистов по ремонту, используя присоски, снимите заднее стекло люка в сборе.

Установка 5 шагов

1

Направьте отверстие сопла тюбика в сторону, противоположную направлению нанесения герметика, наносите герметик треугольным сечением шириной 10+2 и высотой 15+2.
Примечание
- В местах разрыва необходимо выполнить перекрытие слева и справа на 20-30 мм во избежание протечки воды, место стыка по возможности располагать под фланцем кузова; b.
- Нанесение стекольного герметика должно быть непрерывным и равномерным. c.
- Наносите герметик вдоль направления расположения исходного слоя герметика.
При участии двух специалистов по ремонту установите переднее стекло люка в сборе на листовой металл кузова (вставьте фиксирующие штифты стекла люка в фиксирующие отверстия листового металла кузова), слегка отрегулируйте для обеспечения одинакового зазора с боковиной кузова с левой и правой сторон, прижмите для обеспечения надёжной склейки.

Примечание. Время высыхания и отверждения поверхности герметика для стёкол составляет 1 час, склеивание необходимо завершить в течение 20 минут после нанесения герметика; регулировку положения установки стекла выполняйте с помощью присосок до высыхания и затвердевания герметика.
Установите крепёжные болты (2 шт.) переднего стекла люка в сборе. Комплект шестигранного болта и плоской шайбы Q140B0612F70LS Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект шестигранного болта и плоской шайбы Q140B0612F70LS является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь 10 ммодноразовая деталь
4

По периметру переднего стекла люка в сборе используйте клейкую ленту для вспомогательной фиксации.
Примечание
- В течение четырёх часов после завершения установки не перемещайте автомобиль; через 24 часа автомобиль можно передавать клиенту; в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высохнет через два дня, до полного высыхания герметика избегайте движения по неровным дорогам во избежание ослабления посадки стекла и протечки воды.
- Совет: в течение безопасного времени затвердевания стекольного герметика запрещается с силой закрывать двери при закрытых окнах; в течение безопасного времени запрещается передавать автомобиль клиенту.
Проверьте и измерьте зазоры и перепады поверхностей люка, при несоответствии выполните ручную регулировку и прижатие, обеспечив нахождение зазоров и перепадов поверхностей в пределах допустимого диапазона.

Моменты затяжки

Операция	Момент
Установите крепёжные болты (2 шт.) переднего стекла люка в сборе. Комп…	9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

Калибровка лидара

↑ к списку операций

5 Передняя шторка люка в сборе

снятие: 3 шагаустановка: 3 шагастр. 3231–3233 оригинала

Передняя шторка люка в сборе — расположение — Расположение детали

Подготовительные работы 49

Снятие 3 шага

Отсоедините фиксирующую защёлку (2 шт.) жгута проводов приборной панели в сборе.
Отсоедините разъём жгута проводов передней шторки люка в сборе (1 шт.).
Выверните крепёжные болты передней шторки люка в сборе (10 шт.), снимите переднюю шторку люка в сборе.

🔧 головка Внимание: болт с шестигранной головкой и плоская шайба в сборе Q140B0612F70LS являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми 10 ммодноразовая деталь

Установка 3 шага

Установите переднюю шторку люка в сборе, установите крепёжный болт (10 шт.) передней шторки люка в сборе. Q140B0612F70LS Болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1

🔧 головка Примечание: Q140B0612F70LS болт с шестигранной головкой в сборе с плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 10 ммодноразовая деталь
Подсоедините разъём жгута проводов передней солнцезащитной шторки люка в сборе (1 шт.).
Установите фиксирующие защёлки жгута проводов приборной панели в сборе (2 шт.).

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

Внимание: после замены передней шторки люка в сборе необходимо выполнить её калибровку. 1 .
Подключите диагностический прибор. 2 . Последовательно нажмите Диагностика ЭБУ (XCU) → Управление процедурами → Калибровка передней шторки
Калибровка. 3 . Нажмите «Подтвердить выполнение» и дождитесь успешного завершения калибровки передней солнцезащитной шторки.

↑ к списку операций
