Источники питания — Li L7

1 Рукоятка аварийного троса зарядной розетки

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 3 шага

1.

   1

   Откиньте крышку багажника в сборе в направлении, указанном стрелкой.

2.

   2

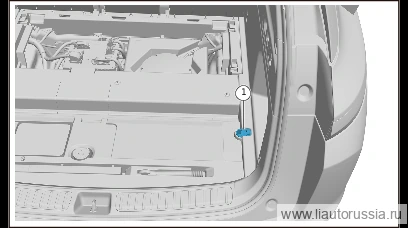

   Отсоедините рукоятку аварийного троса зарядной розетки от монтажного кронштейна облицовки правой задней боковины кузова в сборе.

3.

   3

   Отсоедините рукоятку аварийного троса зарядной розетки от аварийного троса зарядной розетки, снимите рукоятку аварийного троса зарядной розетки.

Установка 2 шага

1.

   1

   Подсоедините рукоятку аварийного троса зарядной розетки к аварийному тросу зарядной розетки.

   Примечание. При подсоединении рукоятки аварийного троса зарядной розетки к аварийному тросу зарядной розетки трос рукоятки необходимо сначала пропустить через монтажный кронштейн облицовки правой задней боковины кузова в сборе, а затем подсоединить рукоятку аварийного троса зарядной розетки к высоковольтному жгуту проводов переменного/постоянного тока зарядки в сборе.

2.

   2

   Установите рукоятку аварийного троса зарядной розетки, верните на место крышку багажника в сборе.

↑ к списку операций

2 Высоковольтный блок заряда и распределения энергии в сборе

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Защитная крышка багажника
6. Ящик для инструмента в багажнике
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Подъём и опускание автомобиля
10. Открытие и закрытие капота
11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 10 шагов

1. 1

   Выверните крепёжные болты (2 шт.) высоковольтного жгута от тяговой батареи к блоку заряда и распределения, отсоедините высоковольтный жгут от тяговой батареи к блоку заряда и распределения от высоковольтного блока заряда и распределения энергии в сборе.

   🔧 торцевая головка-бита T30

2.

   2

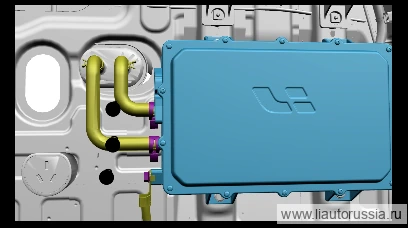

   Ослабьте хомут крепления (1 шт.) подводящего водяного шланга OBC, отсоедините подводящий водяной шланг OBC от высоковольтного блока заряда и распределения энергии в сборе.
3. 3

   Ослабьте хомут крепления (1 шт.) отводящего водяного шланга OBC, отсоедините отводящий водяной шланг OBC от высоковольтного блока заряда и распределения энергии в сборе.
4. 4

   Выверните крепёжные болты (1 шт.) жгута заземления DCDC в сборе, отведите жгут заземления DCDC в сборе в сторону.

   🔧 торцевая головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед снятием, во избежание ожогов от высокой температуры! Примечание: при установке хомутов крепления на обоих концах трубопровода обязательно используйте клещи для шланговых хомутов, запрещается использовать другой инструмент, иначе это повредит хомут и нарушит герметичность 10 мм

5.

   5

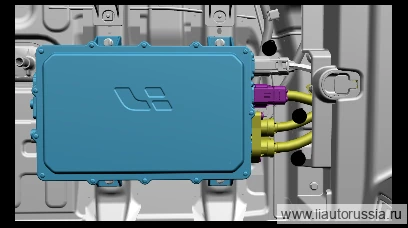

   Выверните крепёжные болты (2 шт.) высоковольтного жгута зарядки переменным/постоянным током в сборе, отсоедините высоковольтный жгут зарядки переменным/постоянным током в сборе от высоковольтного блока заряда и распределения энергии в сборе.

   🔧 торцевая головка-бита T30
6. 6

   Отсоедините разъём жгута (1 шт.) высоковольтного жгута зарядки переменным/постоянным током в сборе.

   Примечание. При отсоединении разъёма жгута высоковольтного жгута зарядки переменным/постоянным током в сборе сначала нажмите кнопку разблокировки первой ступени и вытяните разъём высоковольтного жгута от блока заряда и распределения к заднему PTC-нагревателю до упора; затем нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута от блока заряда и распределения к заднему PTC-нагревателю.

7.

   7

   Отсоедините разъём (1 шт.) высоковольтного жгута салонной разрядки 220В, отведите высоковольтный жгут салонной разрядки 220В в сторону.

   Примечание. При отсоединении разъёма высоковольтного жгута салонной разрядки 220В сначала нажмите кнопку разблокировки первой ступени и вытяните разъём высоковольтного жгута салонной разрядки 220В до упора; затем нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута салонной разрядки 220В.
8. 8

   Отсоедините разъём (1 шт.) жгута проводов кузова, отведите жгут проводов кузова в сторону.
9. 9

   Выверните крепёжные болты (1 шт.) жгута положительного полюса DC-DC, отведите жгут положительного полюса DC-DC в сторону.

   🔧 торцевая головка 8 мм

10.

    10

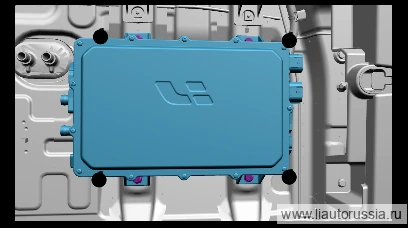

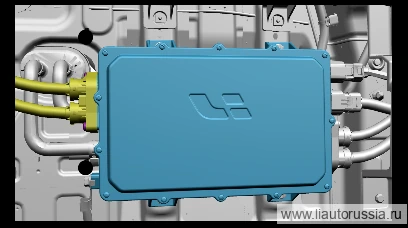

    Выверните крепёжные болты (4 шт.) высоковольтного блока заряда и распределения энергии в сборе, снимите высоковольтный блок заряда и распределения энергии в сборе.

    🔧 торцевая головка Примечание: X01-89186830 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом снятии и установке необходимо заменять его новой деталью 13 ммX01-89186830одноразовая деталь

Установка 12 шагов

1.

   1

   Установите высоковольтный блок заряда и распределения энергии в сборе, установите крепёжные болты (4 шт.) высоковольтного блока заряда и распределения энергии в сборе. X01-89186830 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: X01-89186830 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом снятии и установке необходимо заменять его новой деталью 13 ммX01-89186830одноразовая деталь

2.

   2

   Установите жгут положительного полюса DC-DC, установите крепёжные болты (1 шт.) жгута положительного полюса DC-DC. Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 8 ммQ1840616F70
3. 3

   Подсоедините разъём жгута проводов кузова (1 шт.).
4. 4

   Подсоедините разъём высоковольтного жгута проводов разряда 220В в салоне (1 шт.).

   Примечание. При подсоединении разъёма высоковольтного жгута проводов разряда 220В в салоне необходимо сначала подсоединить разъём высоковольтного жгута проводов разряда 220В в салоне и зафиксировать фиксатор второй ступени; затем подсоединить разъём высоковольтного жгута проводов разряда 220В в салоне до упора и зафиксировать фиксатор первой ступени.
5. 5

   Подсоедините разъём высоковольтного жгута проводов AC/DC зарядки в сборе (1 шт.).

   Примечание. При подсоединении разъёма высоковольтного жгута проводов AC/DC зарядки в сборе необходимо сначала подсоединить разъём высоковольтного жгута проводов AC/DC зарядки в сборе и зафиксировать фиксатор второй ступени; затем подсоединить разъём высоковольтного жгута проводов AC/DC зарядки в сборе до упора и зафиксировать фиксатор первой ступени.
6. 6

   Подсоедините высоковольтный жгут проводов DC зарядки в сборе к высоковольтному блоку зарядки и распределения питания в сборе, установите крепёжный винт высоковольтного жгута проводов AC/DC зарядки в сборе (2 шт.). Винт с цилиндрической головкой и внутренним шестигранным шлицем Torx Q215B0616T1F71 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка-бита T30

7.

   7

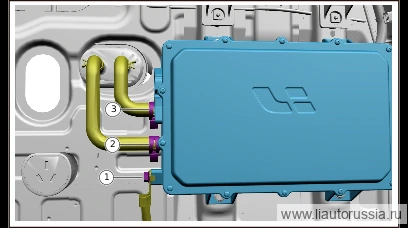

   Установите жгут проводов массы DCDC в сборе, установите крепёжный болт жгута проводов массы DCDC в сборе (1 шт.). Q1840816F36 болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка 10 ммQ1840816F36
8. 8

   Подсоедините отводящий шланг ОЖ OBC к высоковольтному блоку зарядки и распределения питания в сборе, установите крепёжный хомут отводящего шланга ОЖ OBC (1 шт.).
9. 9

   Подсоедините подводящий шланг ОЖ OBC к высоковольтному блоку зарядки и распределения питания в сборе, установите крепёжный хомут подводящего шланга ОЖ OBC (1 шт.).

   Примечание. При установке хомутов на обоих концах шланга обязательно используйте клещи для хомутов, запрещается использовать другой инструмент, иначе это приведёт к повреждению хомута и нарушению герметичности.

10.

    10

    Подсоедините высоковольтный жгут проводов от тяговой батареи до блока зарядки и распределения питания в сборе к высоковольтному блоку зарядки и распределения питания в сборе, установите крепёжный болт высоковольтного жгута проводов от тяговой батареи до блока зарядки и распределения питания в сборе (2 шт.). Винт с цилиндрической головкой и внутренним шестигранным шлицем Torx Q215B0616T1F71 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка-бита Внимание: после замены высоковольтного блока зарядки и распределения питания в сборе необходимо выполнить процедуру замены компонента ODU для высоковольтного блока зарядки и распределения питания в сборе T30
11. 11

    Подключите диагностический прибор. 2 . Последовательно нажмите ECU-диагностика (ODU_A) → Специальные функции → Замена ЭБУ. 3 . После нажатия «Выполнить» появятся указания, показанные на изображении слева, затем нажмите «Продолжить» для выполнения процедуры замены компонента ODU.

12.

    12

    После отображения сообщения «Замена компонента выполнена успешно» замена высоковольтного блока зарядки и распределения питания в сборе завершена.

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

3 Уплотнительная крышка розетки зарядки переменного тока

Снятие 2 шага

1.

   1

   Откройте крышку зарядного порта.

2.

   2

   Снимите уплотнительную крышку розетки зарядки переменного тока.

Установка 2 шага

1.

   1

   Установите уплотнительную крышку розетки зарядки переменного тока.

2.

   2

   Закройте крышку зарядного порта.

↑ к списку операций

4 Высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе

Подготовительные работы 24

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Открытие и закрытие капота
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Шторка багажного отделения в сборе
10. Крышка багажника в сборе
11. Корпус кронштейна панели багажного отделения
12. Подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Правое боковое крыло второго ряда в сборе
15. Облицовочная панель порога задней двери в сборе
16. Ручка-петля багажника в сборе
17. Ручка-петля багажника в сборе
18. Облицовка правой задней боковины в сборе
19. Рукоятка аварийного троса зарядной розетки
20. Монтажный кронштейн облицовки правой задней боковины в сборе
21. Подъём и опускание автомобиля
22. Колесо в сборе (алюминиевое)
23. Задний участок накладки правой задней колёсной арки в сборе
24. Подкрылок правого заднего колеса в сборе

Снятие 10 шагов

1.

   1

   Выверните крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.), отсоедините высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе от высоковольтного блока распределения питания в сборе.

   🔧 торцевая головка-бита Примечание: винт с внутренним шестигранником и фигурной цилиндрической головкой Q215B0616T1F71 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью T30одноразовая деталь
2. 2

   Отсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
3. 3

   Отсоедините фиксирующий фиксатор (клипсу) высоковольтного жгута проводов разряда 220 В в салоне (1 шт.).
4. 4

   Выверните крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

   🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь

5.

   5

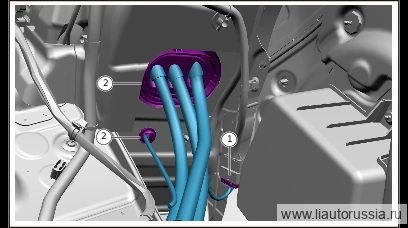

   Отсоедините заглушку (2 шт.) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе от кузова.
6. 6

   Отсоедините разъём высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

7.

   7

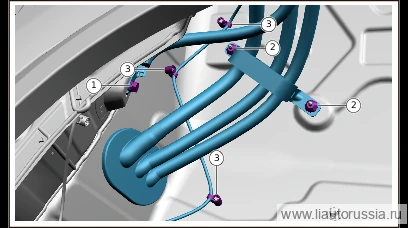

   Выверните крепёжный болт заземления высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

   🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 13 ммM01-89146820одноразовая деталь
8. 8

   Выверните крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

   🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
9. 9

   Отсоедините фиксирующий фиксатор (клипсу) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (3 шт.).

10.

    10

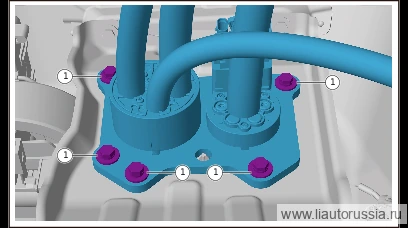

    Выверните крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (5 шт.), снимите высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе.

    🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммодноразовая деталь

Установка 10 шагов

1.

   1

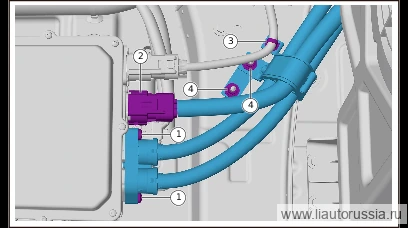

   Установите высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе, установите крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (5 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммодноразовая деталь

2.

   2

   Установите фиксирующий фиксатор (клипсу) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (3 шт.).
3. 3

   Установите крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
4. 4

   Установите крепёжный болт заземления высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 13 ммM01-89146820одноразовая деталь

5.

   5

   Подсоедините разъём высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
6. 6

   Установите заглушку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

7.

   7

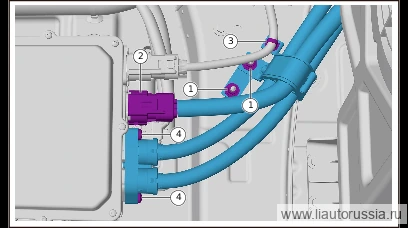

   Установите крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
8. 8

   Подсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
9. 9

   Установите фиксирующий фиксатор (клипсу) высоковольтного жгута проводов разряда 220 В в салоне (1 шт.).
10. 10

    Подсоедините высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе к высоковольтному блоку распределения питания в сборе, установите крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Винт с внутренним шестигранником и фигурной цилиндрической головкой Q215B0616T1F71 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка-бита Примечание: винт с внутренним шестигранником и фигурной цилиндрической головкой Q215B0616T1F71 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью T30одноразовая деталь

Моменты затяжки

↑ к списку операций

5 Уплотнительная крышка розетки постоянного тока зарядки

Снятие 2 шага

1.

   1

   Откройте крышку зарядного порта.

2.

   2

   Снимите уплотнительную крышку розетки постоянного тока зарядки.

Установка 2 шага

1.

   1

   Установите уплотнительную крышку розетки постоянного тока зарядки.

2.

   2

   Закройте крышку зарядного порта.

↑ к списку операций
