Обшивка правой задней боковины — Li L7

1 Ручка-петля багажника в сборе

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 1 шаг

1.

   1

   Откройте облицовку ручки-петли багажного отделения (правая задняя сторона), выверните крепёжный болт (1 шт.) левой ручки-петли багажного отделения (правая задняя сторона) в сборе, снимите ручку-петлю багажного отделения (правая задняя сторона) в сборе.

   🔧 Головка 10 мм

Установка 1 шаг

1.

   1

   Установите ручку-петлю багажника в сборе (правая задняя сторона), установите крепёжный болт ручки-петли багажника в сборе (правая задняя сторона) (1 шт.), закройте облицовку ручки-петли багажника в сборе (правая задняя сторона). Q140B0616F38L комплект шестигранного болта и плоской шайбы Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 Торцевая головка 10 мм

Моменты затяжки

↑ к списку операций

2 Сетчатый карман правой боковины

Подготовительные работы 2

1. Двери багажника на электроприводе книга владельца
2. Сетчатый карман правой боковины в сборе

Снятие 1 шаг

1.

   1

   Снимите сетчатый карман правой боковины.

Установка 1 шаг

1.

   1

   Установите сетчатый карман правой боковины.

↑ к списку операций

3 Каркас сетчатого кармана правой боковины

Подготовительные работы 2

1. Двери багажника на электроприводе книга владельца
2. Сетчатый карман правой боковины в сборе

Снятие 1 шаг

1.

   1

   Снимите каркас сетчатого кармана правой боковины.

Установка 1 шаг

1.

   1

   Установите каркас сетчатого кармана правой боковины.

↑ к списку операций

4 Сетчатый карман правой боковины в сборе

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 2 шага

1.

   1

   Отсоедините сетчатый карман правой боковины в сборе.

2.

   2

   Отсоедините фиксаторы крепления сетчатого кармана правой боковины в сборе (2 шт.), снимите сетчатый карман правой боковины в сборе.

Установка 1 шаг

1. 1

   Установите сетчатый карман правой боковины в сборе, установите фиксирующие защёлки сетчатого кармана правой боковины в сборе (2 шт.).

↑ к списку операций

5 Панель выключателей правой задней боковины кузова в сборе

Подготовительные работы 3

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Источник питания 12В

Снятие 1 шаг

1.

   1

   Снимите лампу багажника в сборе, снимите панель выключателей правой задней боковины в сборе.

Установка 1 шаг

1.

   1

   Установите панель выключателей правой задней боковины кузова в сборе, установите плафон освещения багажного отделения в сборе.

↑ к списку операций

6 Монтажный кронштейн облицовки правой задней боковины в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Облицовка верхней части правой стойки D в сборе
13. Вентиляционная решётка правой задней боковины в сборе
14. Облицовочная панель порога задней двери в сборе
15. Ручка-петля багажника в сборе
16. Ручка-петля багажника в сборе
17. Облицовка правой задней боковины в сборе
18. Рукоятка аварийного троса зарядной розетки

Снятие 1 шаг

1.

   1

   Выверните крепёжный болт монтажного кронштейна внутренней облицовки правой задней боковины в сборе (5 шт.), снимите монтажный кронштейн внутренней облицовки правой задней боковины в сборе.

   🔧 мм, торцевая головка 10

Установка 1 шаг

1.

   1

   Установите монтажный кронштейн внутренней обшивки правой задней боковины кузова в сборе, установите крепёжный болт монтажного кронштейна внутренней обшивки правой задней боковины кузова в сборе (5 шт.). Q1860616F70 Комбинация болта с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70

Моменты затяжки

↑ к списку операций

7 Облицовка правой задней боковины в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Облицовка верхней части правой стойки D в сборе
13. Вентиляционная решётка правой задней боковины в сборе
14. Облицовочная панель порога задней двери в сборе
15. Ручка-петля багажника в сборе
16. Ручка-петля багажника в сборе
17. Рукоятка аварийного троса зарядной розетки

Снятие 4 шага

1. 1

   С помощью пластиковой лопатки разъедините соединение фиксирующих защёлок задней панели выключателей правой задней боковины, отсоедините заднюю панель выключателей правой задней боковины в направлении, указанном стрелкой, отсоедините разъём жгута проводов питания 12В (1 шт.).
2. 2

   Отсоедините разъём плафона освещения багажного отделения в сборе (1 шт.), снимите заднюю панель выключателей правой задней боковины кузова.

   Примечание. При демонтаже следите за длиной жгута проводов кузова, чтобы не допустить его повреждения.

3.

   3

   Выверните крепёжный винт облицовки правой задней боковины в сборе (4 шт.). Снимите облицовку правой задней боковины в сборе.

   🔧 крестовая отвёртка

4.

   4

   Отсоедините обшивку правой задней боковины в сборе по направлению стрелки.

   одноразовая деталь

   Примечание

   • Фиксатор крепления является одноразовой деталью, после каждого снятия и установки требуется замена на новую деталь.
   • Снимите оставшийся на кузове фиксатор крепления, замените на новый фиксатор.

Установка 4 шага

1.

   1

   Установите внутреннюю облицовку левой задней боковины в сборе в направлении, указанном стрелкой.

2.

   2

   Установите внутреннюю обшивку правой задней боковины кузова в сборе, установите крепёжный винт-саморез внутренней обшивки правой задней боковины кузова в сборе (5 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

3.

   3

   Подсоедините разъём жгута проводов фонаря багажника в сборе (1 шт.).
4. 4

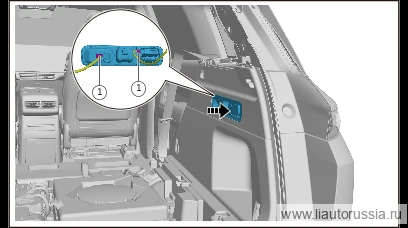

   Подсоедините разъём жгута проводов источника питания 12В (1 шт.), установите заднюю панель выключателей левой задней боковины по направлению стрелки.

Моменты затяжки

↑ к списку операций

8 Кронштейн верхней вентиляционной решётки правой задней боковины в сборе

Подготовительные работы 16

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Шторка багажного отделения в сборе
5. Крышка багажника в сборе
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Подушка сиденья второго ряда в сборе
9. Складывание и поднятие спинки сиденья второго ряда
10. Правое боковое крыло второго ряда в сборе
11. Облицовка верхней части правой стойки D в сборе
12. Вентиляционная решётка правой задней боковины в сборе
13. Облицовочная панель порога задней двери в сборе
14. Ручка-петля багажника в сборе
15. Ручка-петля багажника в сборе
16. Облицовка правой задней боковины в сборе

Снятие 1 шаг

1. 1

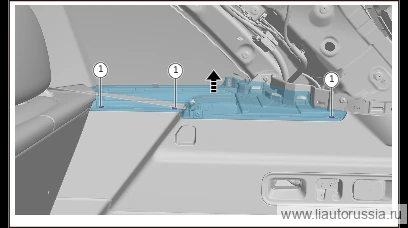

   Выверните крепёжный болт кронштейна верхней вентиляционной решётки правой задней боковины в сборе (3 шт.), снимите кронштейн верхней вентиляционной решётки правой задней боковины в сборе.

   🔧 Торцевая головка 10 мм

Установка 1 шаг

1.

   1

   Установите монтажный кронштейн внутренней обшивки правой задней боковины кузова в сборе, установите крепёжный болт монтажного кронштейна внутренней обшивки правой задней боковины кузова в сборе (3 шт.). Q1860616F70 Комбинация болта с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70

Моменты затяжки

↑ к списку операций

9 Вентиляционная решётка правой задней боковины в сборе

Подготовительные работы 3

1. Двери багажника на электроприводе книга владельца
2. Шторка багажного отделения в сборе
3. Облицовка верхней части правой стойки D в сборе

Снятие 1 шаг

1.

   1

   Снимите вентиляционную решётку правой задней боковины кузова в сборе в направлении, указанном стрелкой.

Установка 1 шаг

1.

   1

   По направлению стрелки установите вентиляционную решётку правой задней боковины в сборе.

↑ к списку операций

10 Шумоизоляционный кожух правого клапана сброса давления в сборе

Подготовительные работы 16

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Шторка багажного отделения в сборе
5. Крышка багажника в сборе
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Подушка сиденья второго ряда в сборе
9. Складывание и поднятие спинки сиденья второго ряда
10. Правое боковое крыло второго ряда в сборе
11. Облицовка верхней части правой стойки D в сборе
12. Вентиляционная решётка правой задней боковины в сборе
13. Облицовочная панель порога задней двери в сборе
14. Ручка-петля багажника в сборе
15. Ручка-петля багажника в сборе
16. Облицовка правой задней боковины в сборе

Снятие 1 шаг

1. 1

   Выверните гайку крепления шумоизоляционного кожуха правого клапана сброса давления в сборе (3 шт.), снимите шумоизоляционный кожух правого клапана сброса давления в сборе.

   🔧 Головка 10 мм

Установка 1 шаг

1.

   1

   Установите шумоизоляционный кожух правого клапана сброса давления в сборе, установите крепёжную гайку шумоизоляционного кожуха правого клапана сброса давления в сборе (3 шт.).M01-89320206 Комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 3±1 Н·м

   ⚙︎ 3±1 Н·м🔧 Торцевая головка 10 ммM01-89320206

Моменты затяжки

↑ к списку операций
