Поперечная балка панели приборов в сборе.

Подготовительные работы 55

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Регулировка положения сиденья водителя в сборе
4. Регулировка положения переднего пассажирского сиденья в сборе
5. Включение режима подъёма автомобиля
6. Двери багажника на электроприводе книга владельца
7. Аккумулятор книга владельца
8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
10. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
11. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
12. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
15. крышка заднего торца направляющей, левая сторона
16. правый кожух заднего торца направляющей (переднее пассажирское)
17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
18. левая нижняя облицовочная панель центральной консоли в сборе
19. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
20. корпус центральной консоли в сборе
21. подсветка ног левого переднего ряда
22. левая защитная панель ножного пространства в сборе
23. левая боковая крышка панели приборов
24. нижняя левая защитная панель в сборе
25. облицовка верхней части левой стойки A в сборе
26. Рукоятка внутренней рукоятки замка капота
27. облицовка нижней части левой стойки A в сборе.
28. Подушка безопасности водителя
29. Рулевое колесо в сборе
30. верхний кожух рулевой колонки в сборе
31. нижний кожух рулевой колонки в сборе
32. Комбинированный переключатель в сборе
33. сервисная крышка дисплея в сборе.
34. HMI-экран центральной консоли в сборе
35. крышка центрального динамика в сборе
36. Центральный высокочастотный динамик
37. Центральный динамик
38. правая боковая крышка панели приборов
39. облицовка верхней части правой стойки А в сборе
40. фонарь подсветки ног переднего ряда справа
41. правая защитная панель в ногах в сборе
42. плафон освещения перчаточного ящика
43. Демонтаж узла панели приборов в сборе
44. Передняя защита моторного отсека
45. Правая защита моторного отсека в сборе
46. Левая защита моторного отсека в сборе
47. Декоративный колпачок
48. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
49. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
50. Задний уплотнитель моторного отсека
51. Облицовочная панель вентиляции переднего щита в сборе
52. Правый водосточный патрубок вентиляционной облицовки переднего щита
53. Передний контроллер кузова в сборе
54. Устройство HUD (проекционный дисплей)
55. Правый нижний монтажный кронштейн поперечной балки панели приборов.

Снятие 15 шагов

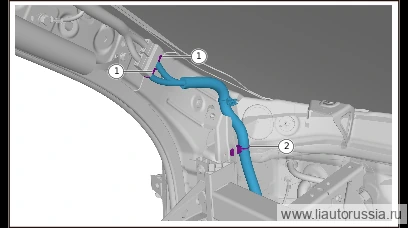

1.

   1

   Отсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
2. 2

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.

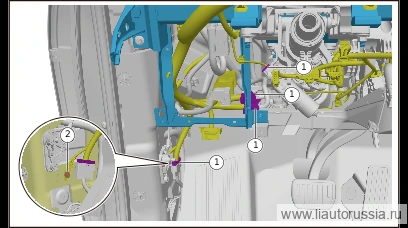

3.

   3

   Отсоедините разъём жгута проводов панели приборов в сборе (4 шт.).
4. 4

   Выверните крепёжные болты жгута проводов панели приборов в сборе (1 шт.). Используйте

   🔧 головка 10 ммM01-89146616одноразовая деталь

   Примечание. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

5.

   5

   Отсоедините фиксирующую защёлку (7 шт.) жгута проводов панели приборов в сборе.

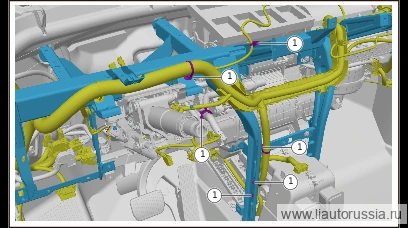

6.

   6

   Отсоедините фиксирующую защёлку (6 шт.) жгута проводов панели приборов в сборе.

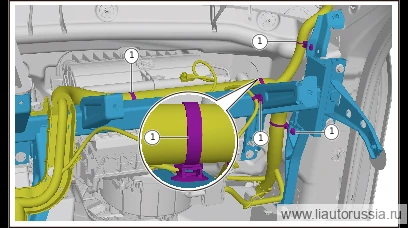

7.

   7

   Отсоедините фиксирующую защёлку (5 шт.) жгута проводов панели приборов в сборе.

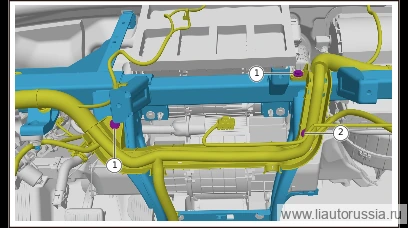

8.

   8

   Выверните крепёжные болты (2 шт.) поперечной балки панели приборов в сборе.

   🔧 головка 10 мм
9. 9

   Отсоедините фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.), отведите жгут проводов панели приборов в сборе в сторону.

10.

    10

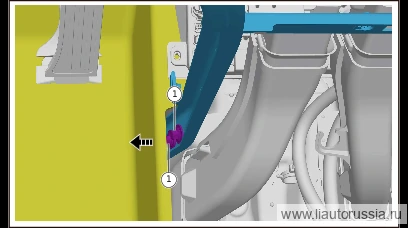

    Приподнимите коврик со стороны водителя в сборе в направлении, указанном стрелкой, выверните крепёжные болты (2 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 ммX01-89184820

    Примечание. X01-89184820 комбинация шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

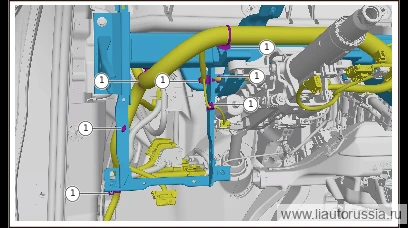

11.

    11

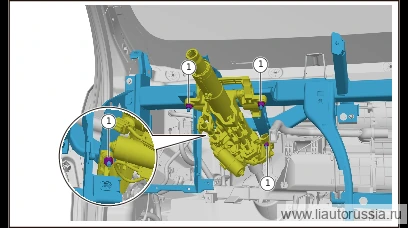

    Выверните крепёжные гайки рулевой колонки с электрорегулировкой в сборе (4 шт.), медленно опустите рулевую колонку с электрорегулировкой в сборе. Используйте

    🔧 головка 13 ммодноразовая деталь

    Примечание. Шестигранная фланцевая гайка Q32008F36 является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

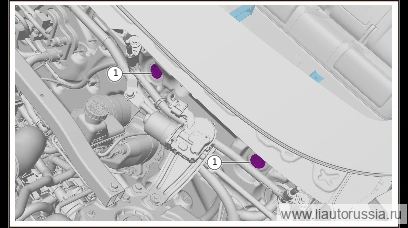

12.

    12

    Снимите заглушку (2 шт.).

13.

    13

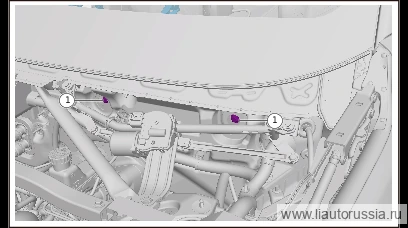

    Выверните крепёжные болты (2 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм

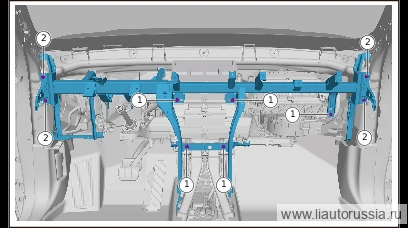

14.

    14

    Выверните крепёжный болт поперечной балки панели приборов в сборе (5 шт.).

    🔧 головка (торцевой ключ) Внимание: при снятии/установке последних 4 крепёжных болтов необходима одновременная работа двух специалистов по ремонту во избежание повреждения других деталей 10 ммQ1840835F36одноразовая деталь

    Примечание. Q1840835F36 Шестигранный фланцевый болт является деталью одноразового использования, при каждом снятии/установке необходимо заменять на новую деталь.
15. 15

    Выверните крепёжные болты (4 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм

Установка 15 шагов

1.

   1

   Установите поперечную балку панели приборов в сборе, установите крепёжный болт (4 шт.) поперечной балки панели приборов в сборе. Q1840835F36 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 мм Внимание: Q1840835F36 болт с шестигранной фланцевой головкой является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой детальюQ1840835F36одноразовая деталь
2. 2

   Установите крепёжные болты поперечной балки панели приборов в сборе (5 шт.). Комплект из болта с шестигранной головкой Q140B0616F36L и плоской шайбы. Момент затяжки: 3,5±0,2 Н·м. Используйте

   ⚙︎ 3.5±0.2 Н·м🔧 головка 10 мм

   Примечание. При демонтаже/монтаже последних 4 крепёжных болтов необходимо одновременное участие двух специалистов по ремонту, чтобы избежать повреждения других деталей.

3.

   3

   Установите крепёжные болты (2 шт.) поперечной балки панели приборов в сборе. X01-89184820 Болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89184820

4.

   4

   Установите заглушку (2 шт.).

5.

   5

   Медленно поднимите рулевую колонку с электрорегулировкой в сборе, установите крепёжные гайки (4 шт.) рулевой колонки с электрорегулировкой в сборе. Q32008F36 шестигранная фланцевая гайка. Момент: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммодноразовая деталь

   Примечание. Гайка Q32008F36 шестигранная фланцевая является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

6.

   6

   Приподнимите по направлению стрелки ковёр со стороны водителя в сборе, установите крепёжные болты поперечной балки панели приборов в сборе (2 шт.). X01-89184820 Комплект из шестигранного фланцевого болта и плоской шайбы. Момент затяжки: 23±2 Н·м. Используйте

   ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89184820

   Примечание. X01-89184820 комплект из шестигранного фланцевого болта и плоской шайбы после каждого демонтажа/монтажа необходимо заменять на новую деталь.

7.

   7

   Установите жгут проводов панели приборов в сборе, установите крепёжный болт (2 шт.) жгута проводов панели приборов в сборе. Q140B0625F36L комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Торцевая головка 10 мм
8. 8

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

9.

   9

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (5 шт.).

10.

    10

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (6 шт.).

11.

    11

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (7 шт.).

12.

    12

    Подсоедините разъём (4 шт.) жгута проводов панели приборов в сборе.
13. 13

    Установите крепёжные болты жгута проводов панели приборов в сборе (1 шт.). M01-89146616 Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы. Момент затяжки: 9±1 Н·м. Используйте

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

14.

    14

    Подсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
15. 15

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

Моменты затяжки — сводка
