Рулевое колесо — Li L7

1 Многофункциональные кнопки рулевого колеса в сборе

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка безопасности водителя
5. Экран рулевого колеса в сборе

Снятие 4 шага

1.

   1

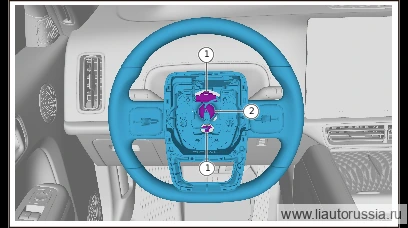

   Демонтируйте крепёжный винт (3 шт.) монтажной пластины подушки безопасности водителя, снимите монтажную пластину подушки безопасности водителя.

2.

   2

   Отсоедините разъём (2 шт.) жгута проводов многофункциональных кнопок рулевого колеса в сборе.
3. 3

   Демонтируйте крепёжный винт заземления выключателя рулевого колеса в сборе (3 шт.).

   🔧 бита-головка T20
4. 4

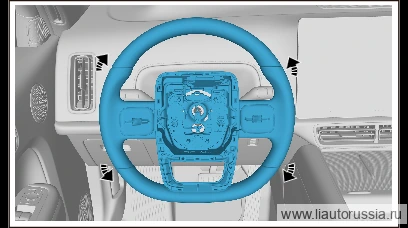

   Отсоедините фиксирующую защёлку (4 шт.) многофункциональных кнопок рулевого колеса в сборе, отогните фиксирующую планку жгута проводов выключателей рулевого колеса в сборе, с помощью пластиковой лопатки равномерно и постепенно, синхронно поддевая, извлеките многофункциональные кнопки рулевого колеса в сборе, снимите многофункциональные кнопки рулевого колеса в сборе.

Установка 4 шага

1.

   1

   Равномерно, постепенно и синхронно установите блок многофункциональных кнопок рулевого колеса в сборе, установите жгут проводов блока переключателей рулевого колеса в сборе, установите фиксирующую защёлку (4 шт.) блока переключателей рулевого колеса в сборе
2. 2

   Установите винт крепления заземления (3 шт.) выключателя рулевого колеса в сборе. Момент затяжки: 1.8±0.5 Н·м.

   ⚙︎ 1.8±0.5 Н·м🔧 бита-головка T20
3. 3

   Подсоедините разъём жгута проводов многофункциональных кнопок рулевого колеса в сборе (2 шт.).

4.

   4

   Установите монтажную панель подушки безопасности водителя, установите крепёжный винт (3 шт.) монтажной панели подушки безопасности водителя.

Моменты затяжки

↑ к списку операций

2 Экран рулевого колеса в сборе

Подготовительные работы 4

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Подушка безопасности водителя

Снятие 2 шага

1.

   1

   С помощью пластиковой лопатки равномерно и постепенно, синхронно поддевая, извлеките экран рулевого колеса в сборе.

   Примечание. Учитывайте длину жгута проводов экрана рулевого колеса в сборе во избежание повреждения жгута проводов экрана рулевого колеса в сборе.

2.

   2

   Отсоедините разъём жгута проводов (1 шт.) экрана рулевого колеса в сборе, снимите экран рулевого колеса в сборе.

Установка 3 шага

1.

   1

   Подсоедините разъём жгута проводов (1 шт.) экрана рулевого колеса в сборе.

2.

   2

   Равномерно, постепенно и синхронно установите экран рулевого колеса в сборе.

3.

   3

   После отображения сообщения «Замена детали выполнена успешно» замена экрана рулевого колеса завершена.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

3 Вспененный корпус рулевого колеса в сборе

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Подушка безопасности водителя
5. Экран рулевого колеса в сборе
6. Многофункциональные кнопки рулевого колеса в сборе

Снятие 4 шага

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов вспененного корпуса рулевого колеса в сборе.
2. 2

   Выверните крепёжный болт пенополиуретанового корпуса рулевого колеса в сборе (1 шт.).

   🔧 бита-головка T50
3. 3

   При демонтаже/монтаже пенополиуретанового корпуса рулевого колеса в сборе существует риск смещения шлицевого соединения на один зуб, один зуб соответствует 4,2°, что субъективно ощущается как заметное отклонение пенополиуретанового корпуса рулевого колеса в сборе.

   Примечание

   • При снятии болта пенополиуретанового корпуса рулевого колеса в сборе нанесите маркером метку в месте соединения электрорегулируемой рулевой колонки в сборе и пенополиуретанового корпуса рулевого колеса в сборе, чтобы обеспечить двойную страховку при сборке.
   • После нанесения метки сфотографируйте электрорегулируемую рулевую колонку в сборе (метка на 12 часов) и пенополиуретановый корпус рулевого колеса в сборе (паз с отсутствующим зубом), зафиксировав текущее взаимное положение.

4.

   4

   Удерживая вспененный корпус рулевого колеса в сборе, покачайте его в направлении 3 и 9 часов, снимите вспененный корпус рулевого колеса в сборе.

   Примечание. После демонтажа вспененного корпуса рулевого колеса в сборе необходимо зафиксировать часовую пружину, чтобы предотвратить её проворачивание.

Установка 4 шага

1.

   1

   Установите вспененный корпус рулевого колеса в сборе.

   Примечание. Перед установкой вспененного корпуса рулевого колеса в сборе убедитесь, что часовая пружина находится в предписанном положении.

2.

   2

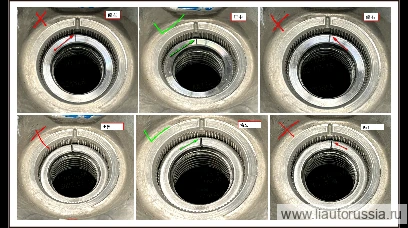

   Произведите монтаж пенополиуретанового корпуса рулевого колеса в сборе, совместив метку разметки с отметкой на 12 часов. 2. После монтажа сверьте с сохранённой фотографией: взаимное положение электрорегулируемой рулевой колонки в сборе (отметка на 12 часов) и пенополиуретанового корпуса рулевого колеса в сборе (паз с отсутствующим зубом) должно совпадать.

3.

   3

   Установите крепёжный болт (1 шт.) пенополиуретанового корпуса рулевого колеса в сборе. X01-89215181 Болт крепления рулевого колеса Момент затяжки: 35±5 Н·м

   ⚙︎ 35±5 Н·м🔧 бита-головка Примечание: положение пенополиуретанового корпуса рулевого колеса в сборе необходимо проверить уровнем для обеспечения правильного положения T50X01-89215181
4. 4

   Подсоедините разъём жгута проводов вспененного корпуса рулевого колеса в сборе (1 шт.).

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка датчика угла поворота
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

4 Рулевое колесо в сборе

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка безопасности водителя
5. Экран рулевого колеса в сборе

Снятие 4 шага

1.

   1

   Отсоедините разъём жгута проводов рулевого колеса в сборе (2 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) рулевого колеса в сборе.

   🔧 бита-головка Примечание: X01-89215181 болт крепления рулевого колеса является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью T50X01-89215181одноразовая деталь

3.

   3

   При демонтаже и монтаже рулевого колеса в сборе легко возникает риск смещения шлицевого соединения на один зуб, один зуб соответствует 4,2°, субъективно это ощущается как заметное отклонение рулевого колеса в сборе.

   Примечание

   • При снятии болта рулевого колеса в сборе нанесите маркером риску в месте сопряжения электрорегулируемой рулевой колонки в сборе с рулевым колесом в сборе, чтобы обеспечить двойную страховку при сборке.
   • После нанесения меток сфотографируйте рулевое колесо в сборе (паз отсутствующего зуба) и электрорегулируемую рулевую колонку в сборе (риску на отметке 12 часов), чтобы зафиксировать текущее взаимное положение.

4.

   4

   Возьмитесь за рулевое колесо в сборе в положениях 3 и 9 часов и покачайте его, снимите рулевое колесо в сборе.

   Примечание. После демонтажа рулевого колеса в сборе зафиксируйте часовую пружину, чтобы предотвратить её проворачивание.

Установка 4 шага

1.

   1

   Установите рулевое колесо в сборе.

   Примечание. Перед установкой рулевого колеса в сборе убедитесь, что контактная спираль (часовая пружина) находится в среднем положении.

2.

   2

   Совместите нанесённую метку с меткой на 12 часов и выполните сборку рулевого колеса в сборе. 2. После сборки сверьте с сохранённой фотографией: взаимное положение электрорегулируемой рулевой колонки в сборе (метка на 12 часов) и рулевого колеса в сборе (паз с отсутствующим зубом) должно совпадать.

3.

   3

   Установите крепёжный болт рулевого колеса в сборе (1 шт.). X01-89215181монтажный болт рулевого колеса Момент затяжки: 35±5 Н·м Рулевое колесо в сборе должно быть выставлено в правильное положение с помощью уровня.

   ⚙︎ 35±5 Н·м🔧 головка-бита Внимание: X01-89215181монтажный болт рулевого колеса является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью T50X01-89215181одноразовая деталь
4. 4

   Подсоедините разъём (2 шт.) жгута проводов рулевого колеса в сборе.

Моменты затяжки
