Подушки безопасности — Li L7

1 Правая боковая шторка безопасности в сборе

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Облицовка верхней части левой стойки A в сборе
5. Облицовка верхней части правой стойки А в сборе
6. Средняя облицовка левой стойки B в сборе
7. Средняя облицовка правой стойки B в сборе
8. Облицовка верхней части левой стойки B в сборе.
9. Облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Левое боковое крыло второго ряда в сборе
15. Правое боковое крыло второго ряда в сборе
16. Облицовка верхней части левой стойки D в сборе.
17. Облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. Вентиляционная решётка правой задней боковины в сборе
24. Облицовочная панель порога задней двери в сборе
25. Ручка-петля багажника в сборе
26. Ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. Облицовка правой задней боковины в сборе
29. Крышка вещевого ящика левой задней боковины в сборе
30. Вентиляционная решётка левой задней боковины в сборе
31. Ручка-петля багажника в сборе
32. Ручка-петля багажника в сборе
33. Облицовка левой задней боковины в сборе
34. Облицовка верхней части левой стойки C в сборе
35. Облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. Кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. Передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка

Снятие 4 шага

1.

   1

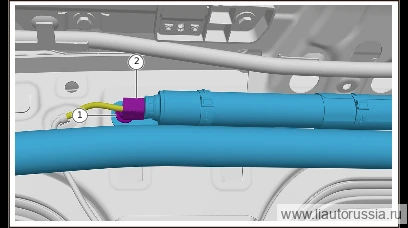

   Отсоедините разъём жгута проводов правой шторки безопасности в сборе (1 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) правой боковой шторки безопасности в сборе.

   🔧 головка Примечание: X01-58200020 крепёжный болт правой боковой шторки безопасности в сборе является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммX01-58200020одноразовая деталь

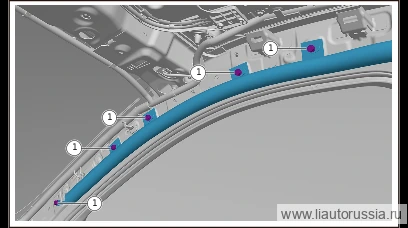

3.

   3

   Выверните крепёжный болт (5 шт.) правой боковой шторки безопасности в сборе.

   🔧 головка Примечание: X01-58200020 крепёжный болт правой боковой шторки безопасности в сборе является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммX01-58200020одноразовая деталь

4.

   4

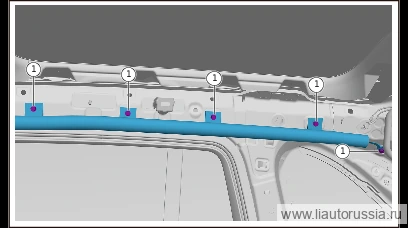

   Выверните крепёжный болт (5 шт.) правой шторки безопасности в сборе, снимите вывернутую правую шторку безопасности в сборе.

   🔧 головка Внимание: X01-58200020крепёжный болт правой шторки безопасности в сборе является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 10 ммX01-58200020одноразовая деталь

Установка 5 шагов

1.

   1

   Установите правую шторку безопасности в сборе, установите фиксирующий болт (5 шт.) правой шторки безопасности в сборе. X01-58200020 Фиксирующий болт правой шторки безопасности в сборе. Момент затяжки: 10±2 Н·м.

   ⚙︎ 10±2 Н·м🔧 торцевая головка 10 ммX01-58200020одноразовая деталь

   Примечание. Фиксирующий болт X01-58200020 правой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже необходимо заменять его новым.

2.

   2

   Установите крепёжный болт правой шторки безопасности в сборе (5 шт.). X01-58200020Крепёжный болт правой шторки безопасности в сборе. Момент затяжки: 10±2 Н·м.

   ⚙︎ 10±2 Н·м🔧 головка 10 ммX01-58200020одноразовая деталь

   Примечание. X01-58200020крепёжный болт правой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

3.

   3

   Установите крепёжный болт (1 шт.) правой боковой шторки безопасности в сборе. X01-58200020 Крепёжный болт правой боковой шторки безопасности в сборе Момент затяжки: 10±2 Н·м

   ⚙︎ 10±2 Н·м🔧 головка 10 ммX01-58200020
4. 4

   Подсоедините разъём жгута проводов (1 шт.) правой шторки безопасности в сборе.

   X01-58200020одноразовая деталь

   Примечание. X01-58200020крепёжный болт правой шторки безопасности в сборе является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.

5.

   5

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки

↑ к списку операций

2 Подушка безопасности водителя

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца

Снятие 3 шага

1.

   1

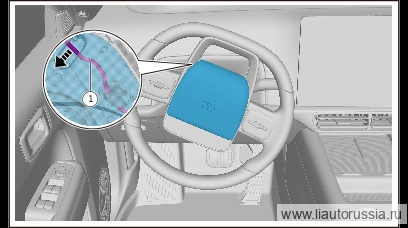

   Поверните рулевое колесо в подходящее положение, с помощью шлицевой отвёртки в направлении стрелки сдвиньте фиксирующую скобу (1 шт.) подушки безопасности водителя до тех пор, пока одна сторона подушки безопасности не высвободится.

2.

   2

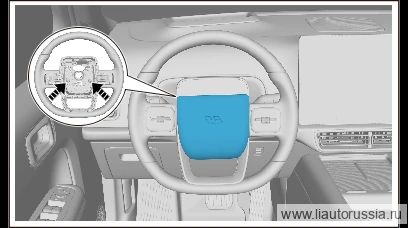

   Поверните рулевое колесо в подходящее положение, с помощью шлицевой отвёртки в направлении стрелки сдвиньте фиксирующую скобу (1 шт.) подушки безопасности водителя до тех пор, пока одна сторона подушки безопасности не высвободится.

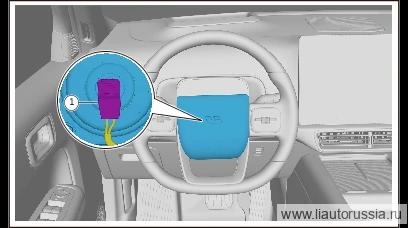

3.

   3

   Отсоедините разъём жгута проводов подушки безопасности водителя (1 шт.), снимите подушку безопасности водителя.

Установка 2 шага

1.

   1

   Подсоедините разъём жгута проводов (1 шт.) подушки безопасности водителя.

2.

   2

   Установите подушку безопасности водителя нажатием вниз.

   Примечание. После завершения установки проверьте, полностью ли зафиксировано стопорное кольцо подушки безопасности водителя.

↑ к списку операций

3 Левая шторка безопасности в сборе

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Облицовка верхней части левой стойки A в сборе
5. Облицовка верхней части правой стойки А в сборе
6. Средняя облицовка левой стойки B в сборе
7. Средняя облицовка правой стойки B в сборе
8. Облицовка верхней части левой стойки B в сборе.
9. Облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Левое боковое крыло второго ряда в сборе
15. Правое боковое крыло второго ряда в сборе
16. Облицовка верхней части левой стойки D в сборе.
17. Облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. Вентиляционная решётка правой задней боковины в сборе
24. Облицовочная панель порога задней двери в сборе
25. Ручка-петля багажника в сборе
26. Ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. Облицовка правой задней боковины в сборе
29. Крышка вещевого ящика левой задней боковины в сборе
30. Вентиляционная решётка левой задней боковины в сборе
31. Ручка-петля багажника в сборе
32. Ручка-петля багажника в сборе
33. Облицовка левой задней боковины в сборе
34. Облицовка верхней части левой стойки C в сборе
35. Облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. Кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. Передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка

Снятие 4 шага

1.

   1

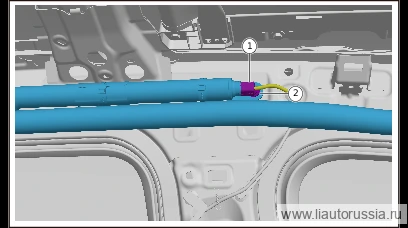

   Отсоедините разъём жгута проводов (1 шт.) левой боковой шторки безопасности в сборе.
2. 2

   Выверните крепёжный болт (1 шт.) левой шторки безопасности в сборе.

   🔧 головка Внимание: X01-58200019крепёжный болт левой шторки безопасности в сборе является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 10 ммX01-58200019одноразовая деталь

3.

   3

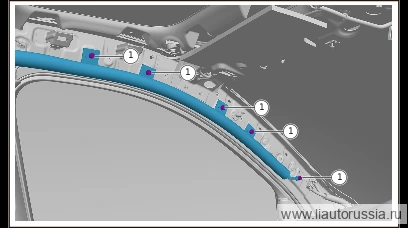

   Выверните крепёжный болт (5 шт.) левой шторки безопасности в сборе.

   🔧 головка Внимание: X01-58200019крепёжный болт левой шторки безопасности в сборе является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 10 ммX01-58200019одноразовая деталь

4.

   4

   Выверните фиксирующий болт (5 шт.) левой шторки безопасности в сборе, снимите левую шторку безопасности в сборе.

   🔧 торцевая головка 10 ммX01-58200019одноразовая деталь

   Примечание. Фиксирующий болт X01-58200019 левой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже необходимо заменять его новым.

Установка 5 шагов

1.

   1

   Установите левую шторку безопасности в сборе, установите крепёжный болт левой шторки безопасности в сборе (5 шт.). X01-58200019Крепёжный болт левой шторки безопасности в сборе. Момент затяжки: 10±2 Н·м.

   ⚙︎ 10±2 Н·м🔧 головка 10 ммX01-58200019одноразовая деталь

   Примечание. X01-58200019крепёжный болт левой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

2.

   2

   Установите крепёжный болт (5 шт.) левой боковой шторки безопасности в сборе. X01-58200019 Крепёжный болт левой боковой шторки безопасности в сборе Момент затяжки: 10±2 Н·м

   ⚙︎ 10±2 Н·м🔧 головка Примечание: X01-58200019 крепёжный болт левой боковой шторки безопасности в сборе является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммX01-58200019одноразовая деталь

3.

   3

   Установите крепёжный болт (1 шт.) левой шторки безопасности в сборе. X01-58200019крепёжный болт левой шторки безопасности в сборе Момент затяжки: 10±2 Н·м

   ⚙︎ 10±2 Н·м🔧 головка 10 ммX01-58200019
4. 4

   Подсоедините разъём (1 шт.) жгута проводов левой шторки безопасности в сборе.

   X01-58200019одноразовая деталь

   Примечание. Фиксирующий болт X01-58200019 левой шторки безопасности в сборе является деталью одноразового использования, при каждом демонтаже необходимо заменять его новым.

5.

   5

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки

↑ к списку операций

4 Подушка безопасности переднего пассажира

Подготовительные работы 42

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Левый кожух заднего конца направляющей сиденья водителя
9. Крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
13. Крышка заднего торца направляющей, левая сторона
14. Правый кожух заднего торца направляющей (переднее пассажирское)
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. Левая нижняя облицовочная панель центральной консоли в сборе
17. Нижняя правая облицовочная панель центральной консоли в сборе
18. Корпус центральной консоли в сборе
19. Подсветка ног левого переднего ряда
20. Левая защитная панель ножного пространства в сборе
21. Левая боковая крышка панели приборов
22. Нижняя левая защитная панель в сборе
23. Облицовка верхней части левой стойки A в сборе
24. Облицовка нижней части левой стойки A в сборе.
25. Подушка безопасности водителя
26. Рулевое колесо в сборе
27. Верхний кожух рулевой колонки в сборе
28. Нижний кожух рулевой колонки в сборе
29. Комбинированный переключатель в сборе
30. Сервисная крышка дисплея в сборе.
31. HMI-экран центральной консоли в сборе
32. Крышка центрального динамика в сборе
33. Центральный высокочастотный динамик
34. Центральный динамик
35. Правая боковая крышка панели приборов
36. Облицовка верхней части правой стойки А в сборе
37. Облицовка нижней части правой стойки A в сборе.
38. Фонарь подсветки ног переднего ряда справа
39. Правая защитная панель в ногах в сборе
40. Плафон освещения перчаточного ящика
41. Демонтаж узла панели приборов в сборе
42. Воздуховод обдува лица в сборе.

Снятие 2 шага

1.

   1

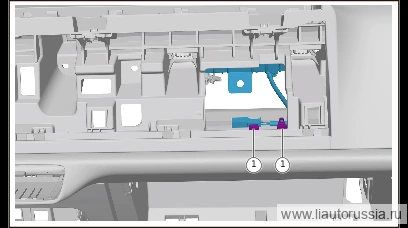

   Отсоедините фиксирующую защёлку жгута проводов подушки безопасности переднего пассажира (2 шт.).

2.

   2

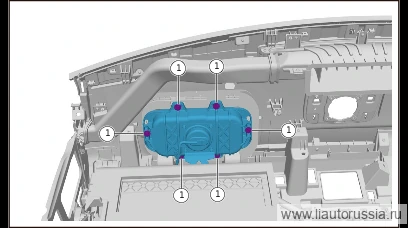

   Выверните крепёжные болты (6 шт.) подушки безопасности переднего пассажира, снимите подушку безопасности переднего пассажира.

   🔧 головка 10 ммодноразовая деталь

   Примечание. Комбинация шестигранного болта Q140B0635F62LS и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

Установка 3 шага

1.

   1

   Установите воздуховод обдува лица в сборе, заверните крепёжный винт воздуховода обдува лица в сборе (8 шт.). Q2734216F38 Саморез с крестообразным шлицем и цилиндрической головкой Момент: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38

2.

   2

   Установите фиксирующие защёлки жгута проводов подушки безопасности переднего пассажира (2 шт.).

3.

   3

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки
