Дисплеи — Li L7

Интеллектуальный салон (мультимедиа, PEPS) · Дисплеи · Li L7 2022–2023
6 операций31 шаг3 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: M01-89010049

1 HMI-экран центральной консоли в сборе

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 75–76 оригинала
Примечания
  • При демонтаже и монтаже не допускайте повреждения деталей салона.
  • При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
HMI-экран центральной консоли в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Двери автомобиля книга владельца
  4. Сервисная крышка дисплея в сборе.

Снятие 3 шага

  1. Шаг 1

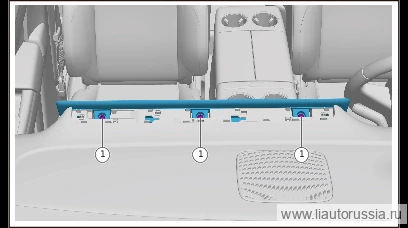

    Выверните крепёжные болты HMI-экрана центральной консоли в сборе (3 шт.), извлеките HMI-экран центральной консоли в сборе.

    🔧 торцовая головка-бита Примечание: защитите экран HMI-экрана центральной консоли в сборе от царапин T30
    Примечание. При демонтаже учитывайте длину жгута проводов HMI-экрана центральной консоли в сборе, не допускайте повреждения.
  2. Шаг 2

    Отсоедините разъём жгута проводов HMI-экрана центральной консоли в сборе (4 шт.).

  3. Расстыкуйте жгут проводов HMI-экрана центральной консоли в сборе и фиксатор HMI-экрана центральной консоли в сборе (8 шт.), снимите HMI-экран центральной консоли в сборе.

Установка 3 шага

  1. Шаг 1

    Установите HMI-экран центральной консоли в сборе, подсоедините жгут проводов HMI-экрана центральной консоли в сборе к фиксатору HMI-экрана центральной консоли в сборе (8 шт.),

  2. Подсоедините разъём жгута проводов HMI-экрана центральной консоли в сборе (4 шт.).

  3. Шаг 3

    Установите HMI-экран центральной консоли в сборе, установите крепёжные болты HMI-экрана центральной консоли в сборе (3 шт.). M01-89010049 болт фланцевый с цилиндрической головкой и внутренним шестигранным (Torx) шлицем Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 торцовая головка-бита Примечание: защитите экран HMI-экрана центральной консоли в сборе от царапин T30M01-89010049

Моменты затяжки

ОперацияМомент
Установите HMI-экран центральной консоли в сборе, установите крепёжные…6±1 Н·м

↑ к списку операций

2 Динамик Roofbar

снятие: 3 шагаустановка: 3 шагастр. 77–78 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Динамик Roofbar — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Крышка смотрового люка аккумуляторной батареи
  5. Аккумулятор книга владельца
  6. Кожух потолочного мультимедийного экрана в сборе
  7. Экран второго ряда в сборе

Снятие 3 шага

  1. Шаг 1

    Отсоедините фиксирующую защёлку жгута проводов динамика Roofbar (2 шт.).

  2. Отсоедините разъём жгута проводов динамика Roofbar (1 шт.).

  3. Выверните крепёжные винты динамика Roofbar (2 шт.), снимите динамик Roofbar.

    🔧 крестовая отвёртка

Установка 3 шага

  1. Установите динамик Roofbar, установите крепёжные винты динамика Roofbar (2 шт.).

    🔧 крестовая отвёртка

  2. Подсоедините разъём жгута проводов динамика Roofbar (1 шт.).

  3. Установите фиксирующую защёлку жгута проводов динамика Roofbar (2 шт.).

↑ к списку операций

3 Жгут провода экрана второго ряда

снятие: 4 шагаустановка: 3 шагастр. 79–81 оригинала
Жгут провода экрана второго ряда — расположение
Расположение детали

Подготовительные работы 64

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Складывание и поднятие спинки сиденья второго ряда
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  9. Левый кожух заднего конца направляющей сиденья водителя
  10. Крышка правой стороны заднего конца направляющей водительского сиденья
  11. Сиденье водителя в сборе
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  14. Крышка заднего торца направляющей, левая сторона
  15. Правый кожух заднего торца направляющей (переднее пассажирское)
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. Левая нижняя облицовочная панель центральной консоли в сборе
  18. Нижняя правая облицовочная панель центральной консоли в сборе
  19. Корпус центральной консоли в сборе
  20. Подсветка ног левого переднего ряда
  21. Левая защитная панель ножного пространства в сборе
  22. Левая боковая крышка панели приборов
  23. Нижняя левая защитная панель в сборе
  24. Облицовка верхней части левой стойки A в сборе
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Облицовка верхней части правой стойки А в сборе
  36. Правая боковая крышка панели приборов
  37. Фонарь подсветки ног переднего ряда справа
  38. Правая защитная панель в ногах в сборе
  39. Плафон освещения перчаточного ящика
  40. Демонтаж узла панели приборов в сборе
  41. Средняя облицовка левой стойки B в сборе
  42. Средняя облицовка правой стойки B в сборе
  43. Облицовка верхней части левой стойки B в сборе.
  44. Облицовка верхней части правой стойки B в сборе.
  45. Подушка сиденья второго ряда в сборе
  46. Левое боковое крыло второго ряда в сборе
  47. Правое боковое крыло второго ряда в сборе
  48. Облицовка верхней части левой стойки D в сборе.
  49. Облицовка верхней части правой стойки D в сборе
  50. Облицовка верхней части левой стойки C в сборе
  51. Облицовка верхней части правой стойки C в сборе
  52. Поручень потолка переднего ряда в сборе
  53. Поручень потолка переднего ряда в сборе
  54. Поручень потолка заднего левого ряда в сборе
  55. Поручень потолка заднего ряда справа в сборе
  56. Кожух потолочного мультимедийного экрана в сборе
  57. Верхний кожух внутреннего зеркала заднего вида в сборе
  58. Нижний кожух внутреннего зеркала заднего вида в сборе
  59. Передний плафон освещения для чтения в сборе
  60. Левый солнцезащитный козырёк в сборе
  61. Правый солнцезащитный козырёк в сборе
  62. Крепёжный крючок солнцезащитного козырька
  63. Крепёжный крючок солнцезащитного козырька
  64. Демонтаж/монтаж узла потолка

Снятие 4 шага

  1. Шаг 1

    Отрежьте разъём жгута провода экрана второго ряда.

  2. Оберните жгут провода экрана второго ряда термоусадочной трубкой.

  3. Шаг 3

    Отрежьте разъём жгута провода экрана второго ряда.

  4. Оберните жгут провода экрана второго ряда термоусадочной трубкой.

Установка 3 шага

  1. Шаг 1

    Примотайте жгут провода экрана второго ряда тканевой изолентой к жгуту проводов панели приборов в сборе.

  2. Шаг 2

    Примотайте жгут провода экрана второго ряда тканевой изолентой к жгуту проводов панели приборов в сборе.

  3. Шаг 3

    Примотайте жгут провода экрана второго ряда тканевой изолентой к жгуту проводов панели приборов в сборе.

↑ к списку операций

4 Экран второго ряда в сборе

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 82–83 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Экран второго ряда в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Двери автомобиля книга владельца
  4. Кожух потолочного мультимедийного экрана в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные болты экрана второго ряда в сборе (6 шт.), отсоедините экран второго ряда в сборе от кузова.

    🔧 головка 10 мм
    Примечание. При демонтаже следите за длиной жгута проводов экрана второго ряда в сборе, чтобы избежать повреждения.
  2. Шаг 2

    Отсоедините разъём жгута проводов экрана второго ряда в сборе (3 шт.), снимите экран второго ряда в сборе.

Установка 2 шага

  1. Шаг 1

    Установите экран второго ряда в сборе, подсоедините разъём жгута проводов экрана второго ряда в сборе (3 шт.).

  2. Шаг 2

    Установите крепёжные болты экрана второго ряда в сборе (6 шт.). Комплект: шестигранный болт с плоской шайбой Q140B0616F70L Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм

Моменты затяжки

ОперацияМомент
Установите крепёжные болты экрана второго ряда в сборе (6 шт.). Компле…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Примечание: после замены экрана второго ряда в сборе необходимо выполнить процедуру замены детали ROOFBAR для экрана второго ряда в сборе. 1
  • . Подсоедините диагностический прибор. 2 . Последовательно нажмите «Диагностика ЭБУ (ROOFBAR)» → «Специальные функции» → «Замена ЭБУ
  • Детали». 3 . После нажатия «Выполнить» появится предупреждение, показанное на рисунке слева, затем нажмите «Продолжить» для выполнения
  • Порядок замены детали ROOFBAR.
  • 1 . После отображения сообщения «Замена детали выполнена успешно» замена экрана второго ряда в сборе завершена.

↑ к списку операций

5 Камера распознавания жестов

снятие: 2 шагаустановка: 2 шагастр. 84–85 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Камера распознавания жестов — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Крышка смотрового люка аккумуляторной батареи
  5. Аккумулятор книга владельца
  6. Кожух потолочного мультимедийного экрана в сборе
  7. Экран второго ряда в сборе

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов камеры распознавания жестов (1 шт.).

  2. Выверните крепёжные винты камеры распознавания жестов (2 шт.), снимите камеру распознавания жестов.

    🔧 крестовая отвёртка

Установка 2 шага

  1. Установите камеру распознавания жестов, вверните крепёжные винты камеры распознавания жестов (2 шт.).

    🔧 крестовая отвёртка

  2. Подсоедините разъём жгута проводов камеры распознавания жестов (1 шт.).

↑ к списку операций

6 Устройство HUD (проекционный дисплей)

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 86–88 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Устройство HUD (проекционный дисплей) — расположение
Расположение детали

Подготовительные работы 41

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные болты устройства HUD (4 шт.), извлеките устройство HUD.

    🔧 головка 10 мм
    Примечание. При демонтаже учитывайте длину жгута проводов устройства HUD, чтобы избежать повреждения.
  2. Шаг 2

    Отсоедините разъём жгута проводов устройства HUD (2 шт.), снимите устройство HUD.

Установка 2 шага

  1. Шаг 1

    Установите устройство HUD, подсоедините разъём жгута проводов устройства HUD (2 шт.).

  2. Шаг 2

    Установите устройство HUD, установите крепёжные болты устройства HUD (4 шт.). Q146B0622F62L комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм

Моменты затяжки

ОперацияМомент
Установите устройство HUD, установите крепёжные болты устройства HUD (…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены проекционного дисплея (HUD)
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Интеллектуальный салон (мультимедиа, PEPS)»

Система бесключевого доступа и запуска (PEPS)Антенны BLE и смарт-ключБлоки управления автомобилемАнтенны GNSS, 5G, BLE и FMМедиацентр, HMI и разъёмыПрочее — мультимедиаКонтроллеры дверей и подножкиКонтроллеры кузова

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
