Антенны BLE и смарт-ключ — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89274816, X01-89274012
1 BLE-антенна заднего бампера
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 2 шага
-

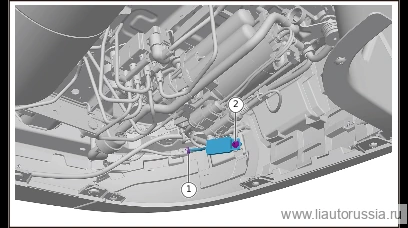

Отсоедините разъём жгута проводов BLE-антенны заднего бампера (левая сторона) (1 шт.).
-
Выверните крепёжный винт BLE-антенны заднего бампера (левая сторона) (1 шт.), снимите BLE-антенну заднего бампера (левая сторона).
🔧 торцевая головка T25
Установка 2 шага
-
Установите BLE-антенну заднего бампера (левая сторона), установите крепёжный винт BLE-антенны заднего бампера (левая сторона) (1 шт.). M01-89274816 Самонарезающий винт с цилиндрической головкой, фланцем и внутренним шестигранным звездообразным шлицем (Torx) Момент затяжки: 1±0.5 Н·м
⚙︎ 1±0.5 Н·м🔧 торцевая головка T25M01-89274816 -
Подсоедините разъём жгута проводов BLE-антенны заднего бампера (левая сторона) (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите BLE-антенну заднего бампера (левая сторона), установите кре… | 1±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Процедура замены антенны BLE заднего бампера
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
2 Внутренняя антенна BLE
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- IMMO-антенна
- Бокс для телефона центральной консоли в сборе
Снятие 2 шага
-

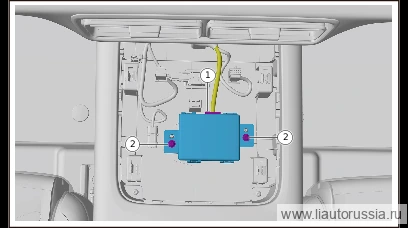

Отсоедините разъём жгута проводов внутренней антенны BLE (1 шт.).
-
Выверните крепёжный винт внутренней антенны BLE (2 шт.), снимите внутреннюю антенну BLE.
🔧 Торцовая головка T20
Установка 2 шага
-
Установите внутреннюю антенну BLE, установите крепёжный винт внутренней антенны BLE (2 шт.). X01-89274012 Самонарезающий винт с фланцем, полукруглой головкой и внутренним шестигранником Torx Самонарезающий винт с фланцем, полукруглой головкой и внутренним шестигранником Torx X01-89274012 Момент затяжки: 1 Н·м
⚙︎ 1 Н·м🔧 Торцовая головка T20X01-89274012 -
Подсоедините разъём жгута проводов внутренней антенны BLE (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите внутреннюю антенну BLE, установите крепёжный винт внутренне… | 1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Процедура замены внутренней антенны BLE
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
3 Смарт-ключ
При снятии задней крышки смарт-ключа легко поцарапать заднюю крышку смарт-ключа, соблюдайте осторожность.
Снятие 6 шагов
-
Положите смарт-ключ на мягкую поверхность (логотипом вверх), найдите место поддева на смарт-ключе, с помощью канцелярской скрепки поддёрните вниз и отожмите одну защёлку.
-
Используя зазор, поддетый канцелярской скрепкой, плавно проведите вдоль одной стороны назад, пока все фиксаторы с этой стороны полностью не откроются. Подсказка: если зазор небольшой и пластиковую монтажную лопатку трудно вставить, можно слегка сжать обе стороны задней крышки смарт-ключа.
-
С помощью пластиковой лопатки плавно сдвиньте в другую сторону, снимите заднюю крышку смарт-ключа.
-
Поддев в месте, указанном стрелкой, откройте и снимите крышку батарейного отсека.
-
Извлеките батарею.
-
Слева — обучающее видео по разборке/сборке ключа, руководствуйтесь им при выполнении операции.
Установка 3 шага
-
Установите батарейку положительным полюсом вверх.
-
Установите крышку батарейного отсека.
-
Защёлкните заднюю крышку смарт-ключа.
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Сопряжение ключа
