Медиацентр, HMI и разъёмы — Li L7

Интеллектуальный салон (мультимедиа, PEPS) · Мультимедиа · Li L7 2022–2023
5 операций30 шагов3 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-90000451

1 Медиацентр HMI

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 34–36 оригинала
Примечания
  • При демонтаже и монтаже контроллера модуля правой передней двери обращайтесь с ним бережно: не допускайте ударов и падения контроллера в сборе, чтобы не повредить внутренние электронные компоненты контроллера в сборе.
  • При демонтаже и монтаже не допускайте повреждения элементов отделки салона.
  • При демонтаже головного устройства необходимо принять соответствующие меры по защите поролоновой обёртки в нижней части корпуса HVAC в сборе, чтобы не повредить поролоновую обёртку (поролоновая обёртка предназначена для предотвращения стекания конденсата из корпуса HVAC).
Медиацентр HMI — расположение
Расположение детали

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Правый кожух заднего торца направляющей (переднее пассажирское)
  14. Крышка заднего торца направляющей, левая сторона
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Нагнетательный вентилятор в сборе.
  21. Переходной воздуховод трёхзонного климат-контроля

Снятие 3 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов медиацентра HMI (13 шт.).

  2. Шаг 2

    Выверните крепёжные болты медиацентра HMI (2 шт.).

    🔧 головка 10 мм
  3. Шаг 3

    Выверните крепёжные болты медиацентра HMI (2 шт.), снимите медиацентр HMI.

    🔧 головка 10 мм

Установка 3 шага

  1. Шаг 1

    Установите медиацентр HMI, установите крепёжные болты медиацентра HMI (2 шт.). Q140B0616F38L комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм
  2. Шаг 2

    Установите крепёжные болты медиацентра HMI (2 шт.). Q140B0616F38L комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм
  3. Шаг 3

    Подсоедините разъём жгута проводов медиацентра HMI (13 шт.).

Моменты затяжки

ОперацияМомент
Установите медиацентр HMI, установите крепёжные болты медиацентра HMI…6±1 Н·м
Установите крепёжные болты медиацентра HMI (2 шт.). Q140B0616F38L комп…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены медиасистемы HMI
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

2 Монтажный кронштейн блока HMI

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 37–38 оригинала
Примечания
  • При демонтаже и монтаже не допускайте повреждения деталей салона.
  • При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Монтажный кронштейн блока HMI — расположение
Расположение детали

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Правый кожух заднего торца направляющей (переднее пассажирское)
  14. Крышка заднего торца направляющей, левая сторона
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Медиацентр HMI

Снятие 2 шага

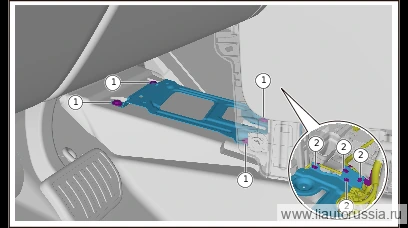

  1. Шаг 1

    Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

  2. Выверните крепёжные болты (4 шт.) монтажного кронштейна блока HMI, снимите монтажный кронштейн блока HMI.

    🔧 головка 10 мм

Установка 2 шага

  1. Шаг 1

    Установите монтажный кронштейн блока HMI, установите крепёжные болты (4 шт.) монтажного кронштейна блока HMI. Q140B0616F38L Комбинация болта с шестигранной головкой и плоской шайбой Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм
  2. Установите крепёжную защёлку жгута проводов панели приборов в сборе (4 шт.).

Моменты затяжки

ОперацияМомент
Установите монтажный кронштейн блока HMI, установите крепёжные болты (…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

3 Вентилятор

снятие: 4 шагаустановка: 4 шагастр. 42–44 оригинала
Примечания
  • При демонтаже и монтаже не допускайте повреждения деталей салона.
  • При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Вентилятор — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Сиденье водителя в сборе
  8. Левая нижняя облицовочная панель центральной консоли в сборе

Снятие 4 шага

  1. Шаг 1

    Выверните крепёжный винт кожуха вентилятора (2 шт.).

    🔧 торцевая головка-бита T10
  2. Шаг 2

    Выверните крепёжный винт кожуха вентилятора (2 шт.), приподнимите кожух вентилятора в направлении, указанном стрелкой, до упора.

    🔧 торцевая головка-бита T10
    Примечание. Будьте осторожны с жгутом проводов панели приборов в сборе и жгутом проводов центральной консоли в сборе, не допускайте их повреждения.
  3. Шаг 3

    Отсоедините разъём жгута проводов вентилятора, снимите узел вентилятора.

  4. Шаг 4

    Снимите резиновые заклёпки (4 шт.), снимите вентилятор.

    Примечание. Проверьте резиновые заклёпки на повреждения, при необходимости замените.

Установка 4 шага

  1. Шаг 1

    Установите вентилятор, установите резиновые заклёпки (4 шт.).

    Примечание. Проверьте резиновые заклёпки на повреждения, при необходимости замените.
  2. Шаг 2

    Установите узел вентилятора, подсоедините разъём жгута проводов вентилятора.

  3. Шаг 3

    Установите кожух вентилятора в правильное положение в направлении, указанном стрелкой, установите крепёжный винт кожуха вентилятора (2 шт.). X01-90000451 монтажный винт

    🔧 торцевая головка-бита Внимание: будьте осторожны с жгутом проводов панели приборов в сборе и жгутом проводов центральной консоли в сборе, не допускайте их повреждения T10X01-90000451
  4. Шаг 4

    Установите крепёжный винт кожуха вентилятора (2 шт.). X01-90000451 монтажный винт

    🔧 торцевая головка-бита T10X01-90000451

↑ к списку операций

4 Никель-металлгидридная аккумуляторная батарея

снятие: 2 шагаустановка: 2 шагастр. 45–46 оригинала
Примечания
  • При демонтаже и монтаже не допускайте повреждения деталей салона.
  • При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Никель-металлгидридная аккумуляторная батарея — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Сиденье водителя в сборе
  8. Левая нижняя облицовочная панель центральной консоли в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные винты верхней крышки никель-металлгидридной аккумуляторной батареи (4 шт.), снимите верхнюю крышку никель-металлгидридной аккумуляторной батареи.

    🔧 торцевая головка-бита T10
  2. Шаг 2

    Извлеките никель-металлгидридную аккумуляторную батарею, отсоедините разъём жгута проводов никель-металлгидридной аккумуляторной батареи, снимите никель-металлгидридную аккумуляторную батарею.

Установка 2 шага

  1. Шаг 1

    Подсоедините разъём жгута проводов никель-металлгидридной аккумуляторной батареи, установите никель-металлгидридную аккумуляторную батарею.

  2. Шаг 2

    Установите верхнюю крышку никель-металлгидридной аккумуляторной батареи, установите крепёжные винты верхней крышки никель-металлгидридной аккумуляторной батареи (4 шт.). X01-90000451 Установочный винт

    🔧 торцевая головка-бита T10X01-90000451

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены медиасистемы HMI
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

5 Резиновая заклёпка

снятие: 4 шагаустановка: 4 шагастр. 47–49 оригинала
Примечания
  • При демонтаже и монтаже не допускайте повреждения деталей салона.
  • При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Резиновая заклёпка — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Сиденье водителя в сборе
  8. Левая нижняя облицовочная панель центральной консоли в сборе

Снятие 4 шага

  1. Шаг 1

    Выверните крепёжный винт кожуха вентилятора (2 шт.).

    🔧 торцевая головка-бита T10
  2. Шаг 2

    Выверните крепёжный винт кожуха вентилятора (2 шт.), приподнимите кожух вентилятора в направлении, указанном стрелкой, до упора.

    🔧 торцевая головка-бита T10
    Примечание. Будьте осторожны с жгутом проводов панели приборов в сборе и жгутом проводов центральной консоли в сборе, не допускайте их повреждения.
  3. Шаг 3

    Отсоедините разъём жгута проводов вентилятора, снимите узел вентилятора.

  4. Шаг 4

    Снимите резиновую заклёпку (4 шт.).

    Примечание. Проверьте резиновую заклёпку на повреждения, при необходимости замените.

Установка 4 шага

  1. Шаг 1

    Установите резиновую заклёпку (4 шт.).

    Примечание. Проверьте резиновую заклёпку на повреждения, при необходимости замените.
  2. Шаг 2

    Установите узел вентилятора, подсоедините разъём жгута проводов вентилятора.

  3. Шаг 3

    Установите кожух вентилятора в правильное положение в направлении, указанном стрелкой, установите крепёжный винт кожуха вентилятора (2 шт.). X01-90000451 монтажный винт

    🔧 торцевая головка-бита Внимание: будьте осторожны с жгутом проводов панели приборов в сборе и жгутом проводов центральной консоли в сборе, не допускайте их повреждения T10X01-90000451
  4. Шаг 4

    Установите крепёжный винт кожуха вентилятора (2 шт.). X01-90000451 монтажный винт

    🔧 торцевая головка-бита T10X01-90000451

↑ к списку операций
