Нагнетательный вентилятор — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89320206, Q1860620F61
1 Правый кронштейн нагнетательного вентилятора.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 22
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
- Кронштейн нагнетательного вентилятора.
- Кронштейн нагнетательного вентилятора.
Снятие 3 шага
-
Отсоедините фиксирующую защёлку жгута проводов кузова и правого кронштейна вентилятора наддува (1 шт.).
-
Выверните крепёжные болты (1 шт.) правого кронштейна нагнетательного вентилятора.
🔧 головка 10 мм -
Выверните крепёжные гайки правого кронштейна нагнетательного вентилятора (2 шт.), снимите правый кронштейн нагнетательного вентилятора. Используйте
🔧 головка 10 мм
Установка 3 шага
-
Установите правый кронштейн вентилятора наддува, установите крепёжную гайку (2 шт.) правого кронштейна вентилятора наддува. M01-89320206Комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 9±1.5 Н·м
⚙︎ 9±1.5 Н·м🔧 Торцевая головка 10 ммM01-89320206 -
Заверните крепёжный болт правого кронштейна вентилятора наддува (1 шт.). Q140B0625F36L Болт с шестигранной головкой в сборе с плоской шайбой Момент: 9±1.5 Н·м
⚙︎ 9±1.5 Н·м🔧 головка (торцевой ключ) 10 мм -
Установите фиксирующую защёлку жгута проводов кузова и правого кронштейна нагнетательного вентилятора.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите правый кронштейн вентилятора наддува, установите крепёжную… | 9±1.5 Н·м |
| Заверните крепёжный болт правого кронштейна вентилятора наддува (1 шт.… | 9±1.5 Н·м |
2 Кронштейн нагнетательного вентилятора.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
Снятие 1 шаг
-

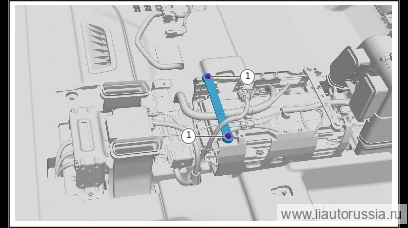

Выверните крепёжный болт кронштейна вентилятора наддува (2 шт.), снимите кронштейн вентилятора наддува.
🔧 головка (торцевой ключ) 10 мм
Установка 1 шаг
-
Установите кронштейн нагнетательного вентилятора, установите крепёжные болты (2 шт.) кронштейна нагнетательного вентилятора. Q1860620F61 Шестигранный фланцевый болт. Момент: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн нагнетательного вентилятора, установите крепёжные… | 9±1 Н·м |
3 Нагнетательный вентилятор в сборе.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
Снятие 3 шага
-

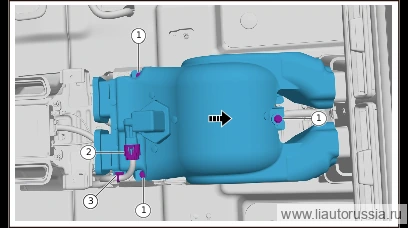

Отсоедините защёлку жгута проводов кузова (1 шт.).
-
Отсоедините разъём (1 шт.) жгута проводов кузова от нагнетательного вентилятора в сборе.
-
Выверните крепёжные болты нагнетательного вентилятора в сборе (3 шт.), снимите по направлению стрелки нагнетательный вентилятор в сборе. Используйте
🔧 головка 10 мм
Установка 3 шага
-
Установите вентилятор наддува в сборе в направлении, указанном стрелкой, установите крепёжные болты (3 шт.) вентилятора наддува в сборе. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61 -
Подсоедините разъём жгута проводов кузова (1 шт.).
-
Установите защёлки (1 шт.) жгута проводов кузова.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите вентилятор наддува в сборе в направлении, указанном стрелко… | 9±1 Н·м |
4 Левый кронштейн нагнетательного вентилятора.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 22
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
- Кронштейн нагнетательного вентилятора.
- Кронштейн нагнетательного вентилятора.
Снятие 2 шага
-

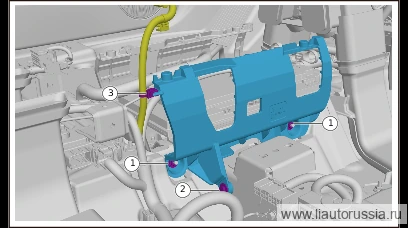

Выверните крепёжную гайку левого кронштейна вентилятора наддува (2 шт.).
🔧 головка (торцевой ключ) 10 мм -
Выверните крепёжный болт (1 шт.) левого кронштейна нагнетательного вентилятора, снимите левый кронштейн нагнетательного вентилятора.
🔧 головка 10 мм
Установка 2 шага
-
Установите левый кронштейн нагнетательного вентилятора, установите крепёжные гайки левого кронштейна нагнетательного вентилятора (2 шт.). M01-89320206 Шестигранная фланцевая гайка в сборе с плоской шайбой. Момент затяжки: 9±1,5 Н·м. Используйте
⚙︎ 9±1.5 Н·м🔧 головка 10 ммM01-89320206 -
Установите крепёжные болты (1 шт.) левого кронштейна вентилятора наддува. Комплект: болт с шестигранной головкой и плоская шайба Q140B0625F36L Момент затяжки: 9±1.5 Н·м
⚙︎ 9±1.5 Н·м🔧 головка 10 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левый кронштейн нагнетательного вентилятора, установите кре… | 9±1.5 Н·м |
| Установите крепёжные болты (1 шт.) левого кронштейна вентилятора надду… | 9±1.5 Н·м |
