Воздуховод обдува ног (2-й ряд, правый) — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89320206
1 Задняя секция
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 28
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Правое боковое крыло второго ряда в сборе
- Средняя облицовка правой стойки B в сборе
- Облицовка правого порога в сборе
- Правая боковая крышка панели приборов
- Облицовка нижней части правой стойки A в сборе.
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Коврик салона, переднее пассажирское сиденье
- Коврик пола переднего пассажирского места в сборе
- Правая решётка обдува ног второго ряда.
Снятие 2 шага
-

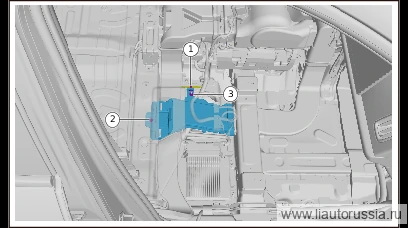

Отсоедините фиксатор (1 шт.) крепления жгута проводов кузова в сборе. 2. Приподнимите ковёр второго ряда в сборе, отсоедините кнопочный фиксатор (1 шт.) задней секции воздуховода обдува ног правого второго ряда.
-
Демонтируйте крепёжную гайку задней секции воздуховода обдува ног второго ряда справа (1 шт.), снимите заднюю секцию воздуховода обдува ног второго ряда справа.
🔧 головка (торцевой ключ) 10 мм
Установка 3 шага
-
Установите воздуховод обдува ног второго ряда справа — задний участок, установите фиксирующие защёлки (1 шт.) жгута проводов кузова в сборе.
-
Установите кнопочную защёлку (1 шт.) правого воздуховода обдува ног второго ряда — задний участок.
-
Установите крепёжную гайку (1 шт.) заднего участка воздуховода обдува ног правого сиденья второго ряда. M01-89320206Комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 Торцевая головка 10 ммM01-89320206
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжную гайку (1 шт.) заднего участка воздуховода обдува… | 2±0.5 Н·м |
2 Передняя секция воздуховода обдува ног второго ряда справа
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Правое боковое крыло второго ряда в сборе
- Средняя облицовка правой стойки B в сборе
- Облицовка правого порога в сборе
- Правая боковая крышка панели приборов
- Облицовка нижней части правой стойки A в сборе.
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Коврик салона, переднее пассажирское сиденье
- Коврик пола переднего пассажирского места в сборе
- Правая решётка обдува ног второго ряда.
- Задняя секция
Снятие 2 шага
-
Отсоедините кнопочную защёлку (1 шт.) правого воздуховода обдува ног второго ряда — передний участок.
-
Демонтируйте крепёжную гайку (1 шт.) передней секции воздуховода обдува ног правого второго ряда, снимите переднюю секцию воздуховода обдува ног правого второго ряда.
🔧 головка 10 мм
Установка 2 шага
-
Установите переднюю секцию воздуховода обдува ног второго ряда справа, установите защёлку передней секции воздуховода обдува ног второго ряда справа (1 шт.).
-
Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда справа — передний участок. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы. Момент: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 головка 10 ммM01-89320206
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда… | 2±0.5 Н·м |
