Корпус переднего HVAC — Li L7

Климат и терморегулирование · Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023
31 операция142 шага

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: M01-90000065, M01-90000066, M01-90000085, X03-90000212

Одноразовые детали: 4 позиц. — при установке заменяются новыми.

1 Рычаг заслонки обдува лица

снятие: 1 шагустановка: 1 шагстр. 963–964 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 42

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Микроэлектродвигатель 120°

Снятие 1 шаг

  1. Шаг 1

    Снимите рычаг заслонки обдува лица.

Установка 1 шаг

  1. Шаг 1

    Установите малый рычаг заслонки обдува лица.

↑ к списку операций

2 Уплотнительное кольцо "O"-типа (10.82X1.78 зелёное)

снятие: 1 шагустановка: 1 шагстр. 965–966 оригинала
⚠ Предупреждения
  • Если система электропитания автомобиля не отключена, электровентилятор может запуститься в любой момент.
  • Категорически запрещается протягивать руки в зону работы вентилятора.
  • Персонал должен быть в защитной обуви, рабочих перчатках, каске и защитных очках.
Примечания
  • После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Откачка и заправка хладагента
  6. Декоративный кожух двигателя в сборе
  7. Воздушный фильтр в сборе
  8. Декоративный колпачок
  9. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  10. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  11. Передняя защита моторного отсека
  12. Задний уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Передняя соединительная поперечина стаканов амортизаторов
  18. Коаксиальная трубка кондиционера в сборе
  19. Расширительный клапан

Снятие 1 шаг

  1. Шаг 1

    Снимите уплотнительное кольцо "O"-типа (10.82X1.78 зелёное).

    M01-90000065M01-90000066одноразовая деталь
    Примечание
    • M01-90000065 Уплотнительное кольцо "O"-типа (14x1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
    • M01-90000066 Уплотнительное кольцо "O"-типа (10.82X1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

Установка 1 шаг

  1. Шаг 1

    Установите уплотнительное кольцо "O"-типа (10.82X1.78 зелёное).

    M01-90000065M01-90000066одноразовая деталь
    Примечание
    • M01-90000065 Уплотнительное кольцо "O"-типа (14x1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
    • M01-90000066 Уплотнительное кольцо "O"-типа (10.82X1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

↑ к списку операций

3 Уплотнительное кольцо "O"-типа (14x1.78 зелёное)

снятие: 1 шагустановка: 1 шагстр. 967–968 оригинала
⚠ Предупреждения
  • Если система электропитания автомобиля не отключена, электровентилятор может запуститься в любой момент.
  • Категорически запрещается протягивать руки в зону работы вентилятора.
  • Персонал должен быть в защитной обуви, рабочих перчатках, каске и защитных очках.
Примечания
  • После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Откачка и заправка хладагента
  6. Декоративный кожух двигателя в сборе
  7. Воздушный фильтр в сборе
  8. Декоративный колпачок
  9. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  10. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  11. Передняя защита моторного отсека
  12. Задний уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Передняя соединительная поперечина стаканов амортизаторов
  18. Коаксиальная трубка кондиционера в сборе
  19. Расширительный клапан

Снятие 1 шаг

  1. Шаг 1

    Снимите уплотнительное кольцо "O"-типа (14x1.78 зелёное).

    M01-90000065M01-90000066одноразовая деталь
    Примечание
    • M01-90000065 Уплотнительное кольцо "O"-типа (14x1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
    • M01-90000066 Уплотнительное кольцо "O"-типа (10.82X1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

Установка 1 шаг

  1. Шаг 1

    Установите уплотнительное кольцо "O"-типа (14x1.78 зелёное).

    M01-90000065M01-90000066одноразовая деталь
    Примечание
    • M01-90000065 Уплотнительное кольцо "O"-типа (14x1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
    • M01-90000066 Уплотнительное кольцо "O"-типа (10.82X1.78 зелёное) является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

↑ к списку операций

4 Датчик PM2.5

снятие: 2 шагаустановка: 2 шагастр. 969–970 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 41

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжный винт датчика PM2.5 (2 шт.).

    🔧 головка T20 мм

  2. Отсоедините разъём жгута проводов датчика PM2.5 (1 шт.), снимите датчик PM2.5.

Установка 2 шага

  1. Шаг 1

    Установите датчик PM2.5, установите крепёжный винт датчика PM2.5 (2 шт.). 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 мм Момент затяжки: 1M01-90000085

  2. Подсоедините разъём жгута проводов датчика PM2.5 (1 шт.).

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены проекционного дисплея (HUD)
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

5 Рычаг заслонки разморозки

снятие: 1 шагустановка: 1 шагстр. 971–972 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 42

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Микроэлектродвигатель 120°

Снятие 1 шаг

  1. Шаг 1

    Снимите рычаг заслонки разморозки.

Установка 1 шаг

  1. Шаг 1

    Установите рычаг заслонки разморозки.

↑ к списку операций

6 Рычаг заслонки обдува ног

снятие: 1 шагустановка: 1 шагстр. 973–974 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 16

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Левый кожух заднего конца направляющей сиденья водителя
  8. Крышка правой стороны заднего конца направляющей водительского сиденья
  9. Сиденье водителя в сборе
  10. Левая нижняя облицовочная панель центральной консоли в сборе
  11. Левая боковая крышка панели приборов
  12. Нижняя левая защитная панель в сборе
  13. Левая защитная панель ножного пространства в сборе
  14. Воздуховод обдува ног водителя
  15. Секция воздуховода обдува ног со стороны водителя в сборе
  16. Микроэлектродвигатель 120°

Снятие 1 шаг

  1. Снимите рычаг заслонки обдува ног.

Установка 1 шаг

  1. Шаг 1

    Установите рычаг заслонки обдува ног.

↑ к списку операций

7 Уплотнительный поролон моторного щита

снятие: 1 шагустановка: 1 шагстр. 975–977 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Уплотнительный поролон моторного щита — расположение
Расположение детали

Подготовительные работы 73

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Коврик пола переднего пассажирского места в сборе
  73. Блок HVAC

Снятие 1 шаг

  1. Шаг 1

    Снимите уплотнительный поролон моторного щита.

Установка 1 шаг

  1. Шаг 1

    Установите уплотнительный поролон моторного щита.

↑ к списку операций

8 Распределитель в сборе

снятие: 5 шаговустановка: 9 шаговстр. 978–981 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).

Подготовительные работы 78

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Секция воздуховода обдува ног со стороны водителя в сборе
  73. Коврик пола переднего пассажирского места в сборе
  74. Блок HVAC
  75. Уплотнительный поролон моторного щита
  76. Нагреватель в сборе
  77. Воздуховод обдува ног со стороны переднего пассажира в сборе
  78. Датчик температуры в салоне в сборе

Снятие 5 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов кондиционера (2 шт.). 2. Поверните против часовой стрелки, чтобы отсоединить датчик температуры (2 шт.), уберите жгут проводов кондиционера в сторону.

  2. Шаг 2

    Отсоедините разъём жгута проводов кондиционера (2 шт.). 2. Поверните против часовой стрелки, чтобы отсоединить датчик температуры (1 шт.), уберите жгут проводов кондиционера в сторону.

  3. Шаг 3

    Отсоедините разъём жгута проводов кондиционера (3 шт.), уберите жгут проводов кондиционера в сторону.

  4. Шаг 4

    Выверните крепёжный винт распределителя в сборе (2 шт.).

    🔧 головка T20 мм

  5. С помощью пластиковой лопатки отсоедините фиксирующую защёлку распределителя в сборе (2 шт.), снимите распределитель в сборе в направлении стрелки.

    Примечание. Соблюдайте осторожность при выполнении операции во избежание повреждения деталей.

Установка 9 шагов

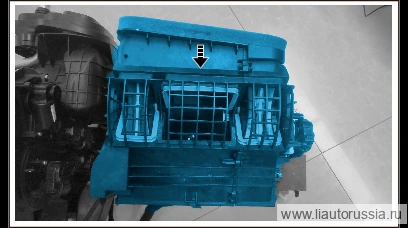

  1. Шаг 1

    Установите распределитель в сборе, убедитесь, что фиксирующая защёлка распределителя в сборе (3 шт.) установлена до упора.

  2. Шаг 2

    Установите распределитель в сборе в направлении стрелки.

    Примечание. Соблюдайте осторожность при выполнении операции во избежание повреждения деталей.
  3. Шаг 3

    Убедитесь, что фиксирующая защёлка распределителя в сборе (2 шт.) установлена до упора.

  4. Установите крепёжный винт распределителя в сборе (2 шт.). 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 мм Момент затяжки: 1M01-90000085
  5. Шаг 5

    Подсоедините разъём жгута проводов кондиционера (3 шт.).

  6. Шаг 6

    Подсоедините разъём жгута проводов кондиционера (2 шт.).

  7. Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).

  8. Шаг 8

    Подсоедините разъём жгута проводов кондиционера (2 шт.).

  9. Установите датчик температуры и поверните по часовой стрелке до фиксации (2 шт.).

↑ к списку операций

9 Воздуховод обдува ног со стороны переднего пассажира в сборе

снятие: 1 шагустановка: 2 шагастр. 982–983 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Воздуховод обдува ног со стороны переднего пассажира в сборе — расположение
Расположение детали

Подготовительные работы 41

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный болт воздуховода обдува ног со стороны переднего пассажира в сборе (4 шт.). 2. Поверните по часовой стрелке, чтобы отсоединить датчик температуры, с помощью лопатки отсоедините в местах, указанных стрелками, и снимите воздуховод обдува ног со стороны переднего пассажира в сборе.

    🔧 головка T20 мм Примечание: при демонтаже учитывайте длину жгута проводов проекционного дисплея (HUD), избегайте его повреждения

Установка 2 шага

  1. Шаг 1

    Поверните датчик температуры против часовой стрелки для установки, установите воздуховод обдува ног со стороны переднего пассажира в сборе.

  2. Установите крепёжный винт воздуховода обдува ног со стороны переднего пассажира в сборе (1 шт.). 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 мм Момент затяжки: 1M01-90000085

↑ к списку операций

10 Теплоизоляционный поролон

снятие: 3 шагаустановка: 3 шагастр. 984–985 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Теплоизоляционный поролон — расположение
Расположение детали

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Правый кожух заднего торца направляющей (переднее пассажирское)
  14. Крышка заднего торца направляющей, левая сторона
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Медиацентр HMI

Снятие 3 шага

  1. Выверните крепёжный винт теплоизоляционного поролона (1 шт.).

    🔧 шлицевая отвёртка

  2. Отсоедините дренажную трубку.

  3. Шаг 3

    Выверните крепёжный винт теплоизоляционного поролона (5 шт.), снимите теплоизоляционный поролон.

    🔧 шлицевая отвёртка

Установка 3 шага

  1. Шаг 1

    Установите теплоизоляционный поролон, установите крепёжный винт теплоизоляционного поролона (5 шт.).

    🔧 шлицевая отвёртка
  2. Шаг 2

    Установите крепёжный винт теплоизоляционного поролона (1 шт.).

    🔧 шлицевая отвёртка

  3. Подсоедините дренажную трубку.

↑ к списку операций

11 Вентилятор отопителя в сборе

снятие: 2 шагаустановка: 2 шагастр. 986–987 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Фонарь подсветки ног переднего ряда справа
  6. Правая защитная панель в ногах в сборе
  7. Модуль регулирования скорости

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжный винт воздуховода обдува ног со стороны переднего пассажира в сборе (1 шт.), уберите воздуховод обдува ног со стороны переднего пассажира в сборе в сторону.

    🔧 головка T20
  2. Шаг 2

    Отсоедините защёлку и, поворачивая по часовой стрелке, снимите вентилятор отопителя в сборе.

Установка 2 шага

  1. Шаг 1

    Установите вентилятор отопителя в сборе и поверните против часовой стрелки до фиксации защёлки.

  2. Шаг 2

    Верните на место воздуховод обдува ног со стороны переднего пассажира в сборе, установите крепёжный винт воздуховода обдува ног со стороны переднего пассажира в сборе (1 шт.). 2+-0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 Момент затяжки: 1M01-90000085

↑ к списку операций

12 Нагреватель в сборе

снятие: 2 шагаустановка: 2 шагастр. 988–991 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).

Подготовительные работы 75

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Секция воздуховода обдува ног со стороны водителя в сборе
  73. Коврик пола переднего пассажирского места в сборе
  74. Блок HVAC
  75. Уплотнительный поролон моторного щита

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные винты крышки (1 шт.), снимите крышку.

    🔧 головка T20 мм
  2. Шаг 2

    Снимите нагреватель в сборе.

Установка 2 шага

  1. Шаг 1

    Установите нагреватель в сборе.

  2. Шаг 2

    Установите крышку на место, вверните крепёжные винты крышки (1 шт.). 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 Момент затяжки: 1M01-90000085

↑ к списку операций

13 Впускной короб в сборе

снятие: 4 шагаустановка: 2 шагастр. 992–995 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).

Подготовительные работы 77

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Крышка фильтра
  51. Фильтр
  52. Демонтаж узла панели приборов в сборе
  53. Передняя защита моторного отсека
  54. Правая защита моторного отсека в сборе
  55. Левая защита моторного отсека в сборе
  56. Декоративный колпачок
  57. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  58. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  59. Задний уплотнитель моторного отсека
  60. Облицовочная панель вентиляции переднего щита в сборе
  61. Верхний узел второй защитной стенки в сборе
  62. Правый водосточный патрубок вентиляционной облицовки переднего щита
  63. Передний контроллер кузова в сборе
  64. Устройство HUD (проекционный дисплей)
  65. Подъём и опускание автомобиля
  66. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  67. Откачка и заправка хладагента
  68. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  69. Поперечная балка панели приборов в сборе.
  70. Передняя секция центрального воздуховода обдува лица второго ряда
  71. Нагнетательный вентилятор в сборе.
  72. Переходной воздуховод трёхзонного климат-контроля
  73. Воздуховод обдува ног водителя
  74. Коврик пола переднего пассажирского места в сборе
  75. Блок HVAC
  76. Впускной поролоновый элемент
  77. Датчик качества воздуха

Снятие 4 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов впускного короба в сборе (1 шт.).

  2. С помощью пластиковой лопатки расстыкуйте фиксирующую защёлку впускного короба в сборе (2 шт.).

    Примечание. Соблюдайте осторожность при демонтаже, пластиковые детали легко повредить.
  3. Шаг 3

    Расстыкуйте фиксирующую защёлку впускного короба в сборе (3 шт.).

    Примечание. Соблюдайте осторожность при демонтаже, пластиковые детали легко повредить.
  4. Шаг 4

    Расстыкуйте фиксирующую защёлку впускного короба в сборе (2 шт.).

    Примечание. Соблюдайте осторожность при демонтаже, пластиковые детали легко повредить.

Установка 2 шага

  1. Шаг 1

    Установите впускной короб в сборе, убедитесь, что фиксирующая защёлка впускного короба в сборе (7 шт.) установлена на место.

  2. Шаг 2

    Подсоедините разъём жгута проводов впускного короба в сборе (1 шт.).

↑ к списку операций

14 Впускной поролоновый элемент

снятие: 1 шагустановка: 1 шагстр. 996–998 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Впускной поролоновый элемент — расположение
Расположение детали

Подготовительные работы 73

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Коврик пола переднего пассажирского места в сборе
  73. Блок HVAC

Снятие 1 шаг

  1. Шаг 1

    Снимите впускной поролоновый элемент.

Установка 1 шаг

  1. Шаг 1

    Установите впускной поролоновый элемент.

↑ к списку операций

15 Датчик качества воздуха

снятие: 1 шагустановка: 1 шагстр. 999–1000 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Датчик качества воздуха — расположение
Расположение детали

Подготовительные работы 41

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините разъём жгута проводов датчика качества воздуха (1 шт.), расстыкуйте фиксирующую защёлку датчика качества воздуха и, повернув по часовой стрелке, снимите датчик качества воздуха.

Установка 1 шаг

  1. Шаг 1

    Установите датчик качества воздуха, повернув против часовой стрелки, убедитесь, что фиксирующая защёлка датчика качества воздуха установлена на место, подсоедините разъём жгута проводов датчика качества воздуха (1 шт.).

↑ к списку операций

16 Салонный фильтр

снятие: 1 шагустановка: 1 шагстр. 1001–1002 оригинала
Салонный фильтр — расположение
Расположение детали

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Крышка фильтра

Снятие 1 шаг

  1. Шаг 1

    Снимите салонный фильтр в направлении, указанном стрелкой.

Установка 1 шаг

  1. Шаг 1

    Установите салонный фильтр в направлении, указанном стрелкой.

↑ к списку операций

17 Крышка салонного фильтра

снятие: 3 шагаустановка: 2 шагастр. 1003–1004 оригинала
Крышка салонного фильтра — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 3 шага

  1. Шаг 1

    Нажмите кнопку бардачка в сборе, откройте бардачок в сборе.

  2. Шаг 2

    Поверните левый и правый ограничители, снимите левый и правый ограничители, установите бардачок в положение максимального открытия.

  3. Шаг 3

    Расстыкуйте фиксирующую защёлку крышки салонного фильтра (1 шт.), снимите крышку салонного фильтра в направлении стрелки.

Установка 2 шага

  1. Шаг 1

    Установите крышку салонного фильтра в направлении стрелки, убедитесь, что фиксирующая защёлка крышки салонного фильтра (1 шт.) установлена на место.

  2. Шаг 2

    Установите левый и правый ограничители бардачка, закройте бардачок в сборе.

↑ к списку операций

18 Датчик температуры в салоне в сборе

снятие: 2 шагаустановка: 2 шагастр. 1005–1006 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Датчик температуры в салоне в сборе — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Регулировка положения сиденья водителя в сборе
  5. Левая боковая крышка панели приборов
  6. Нижняя левая защитная панель в сборе

Снятие 2 шага

  1. Шаг 1

    Расстыкуйте фиксатор датчика температуры в салоне в сборе (1 шт.).

  2. Отсоедините разъём жгута проводов датчика температуры в салоне в сборе (1 шт.), с помощью пластиковой лопатки расстыкуйте в месте, указанном стрелкой, и снимите датчик температуры в салоне в сборе.

Установка 2 шага

  1. Установите датчик температуры в салоне в сборе, убедитесь, что он установлен на место, установите фиксирующую защёлку датчика температуры в салоне в сборе (1 шт.).

  2. Подсоедините разъём жгута проводов датчика температуры в салоне в сборе (1 шт.).

↑ к списку операций

19 Дренажная трубка

снятие: 3 шагаустановка: 3 шагастр. 1007–1008 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Дренажная трубка — расположение
Расположение детали

Подготовительные работы 28

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Двери багажника на электроприводе книга владельца
  6. Аккумулятор книга владельца
  7. Подъём и опускание автомобиля
  8. Подушка сиденья второго ряда в сборе
  9. Складывание и поднятие спинки сиденья второго ряда
  10. Правое боковое крыло второго ряда в сборе
  11. Средняя облицовка правой стойки B в сборе
  12. Облицовка правого порога в сборе
  13. Правая боковая крышка панели приборов
  14. Облицовка нижней части правой стойки A в сборе.
  15. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  16. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  17. Левый кожух заднего конца направляющей сиденья водителя
  18. Крышка правой стороны заднего конца направляющей водительского сиденья
  19. Сиденье водителя в сборе
  20. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  21. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  22. Крышка заднего торца направляющей, левая сторона
  23. Правый кожух заднего торца направляющей (переднее пассажирское)
  24. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  25. Левая нижняя облицовочная панель центральной консоли в сборе
  26. Нижняя правая облицовочная панель центральной консоли в сборе
  27. Корпус центральной консоли в сборе
  28. Коврик пола переднего пассажирского места в сборе

Снятие 3 шага

  1. Шаг 1

    Отожмите хомут крепления дренажной трубки и отведите дренажную трубку в сторону.

  2. Шаг 2

    В направлении, указанном стрелкой, отсоедините фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

  3. Отсоедините дренажную трубку от блока HVAC, снимите дренажную трубку.

Установка 3 шага

  1. Шаг 1

    Установите дренажную трубку, в направлении, указанном стрелкой, установите фиксирующую защёлку уплотнительного кольца дренажной трубки (4 шт.), убедитесь, что фиксирующая защёлка уплотнительного кольца (4 шт.) установлена на место.

    Примечание. После завершения установки необходимо проверить, установлена ли дренажная трубка на место, нет ли перегибов и т.п., чтобы избежать нарушения оттока воды и скопления воды в салоне.

  2. Подсоедините дренажную трубку к блоку HVAC.

  3. Шаг 3

    Установите дренажную трубку, установите хомут крепления дренажной трубки.

↑ к списку операций

20 Расширительный клапан

снятие: 1 шагустановка: 1 шагстр. 1009–1010 оригинала
⚠ Предупреждения
  • Если система электропитания автомобиля не отключена, электровентилятор может запуститься в любой момент.
  • Категорически запрещается протягивать руки в зону работы вентилятора.
  • Персонал должен быть в защитной обуви, рабочих перчатках, каске и защитных очках.
Примечания
  • После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
Расширительный клапан — расположение
Расположение детали

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Откачка и заправка хладагента
  6. Декоративный кожух двигателя в сборе
  7. Воздушный фильтр в сборе
  8. Декоративный колпачок
  9. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  10. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  11. Передняя защита моторного отсека
  12. Задний уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Передняя соединительная поперечина стаканов амортизаторов
  18. Коаксиальная трубка кондиционера в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные болты расширительного клапана (2 шт.), снимите расширительный клапан.

    🔧 головка под шестигранник 4 мм

Установка 1 шаг

  1. Шаг 1

    Установите расширительный клапан, вверните крепёжные болты расширительного клапана (2 шт.). X03-90000212 болт M5X35 Момент затяжки:

    🔧 головка под шестигранник 4 ммX03-90000212

↑ к списку операций

21 Прижимная пластина расширительного клапана

снятие: 1 шагустановка: 1 шагстр. 1011–1012 оригинала
⚠ Предупреждения
  • Если система электропитания автомобиля не отключена, электровентилятор может запуститься в любой момент.
  • Категорически запрещается протягивать руки в зону работы вентилятора.
  • Персонал должен быть в защитной обуви, рабочих перчатках, каске и защитных очках.
Примечания
  • После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Откачка и заправка хладагента
  6. Декоративный кожух двигателя в сборе
  7. Воздушный фильтр в сборе
  8. Декоративный колпачок
  9. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  10. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  11. Передняя защита моторного отсека
  12. Задний уплотнитель моторного отсека
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Передняя соединительная поперечина стаканов амортизаторов
  18. Коаксиальная трубка кондиционера в сборе
  19. Расширительный клапан

Снятие 1 шаг

  1. Шаг 1

    Повернув против часовой стрелки, снимите прижимную пластину расширительного клапана.

Установка 1 шаг

  1. Шаг 1

    Повернув по часовой стрелке, установите прижимную пластину расширительного клапана.

↑ к списку операций

22 Модуль регулирования скорости

стр. 1013–1014 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Фонарь подсветки ног переднего ряда справа
  6. Правая защитная панель в ногах в сборе

↑ к списку операций

23 Микроэлектродвигатель 120°

снятие: 2 шагаустановка: 2 шагастр. 1015–1016 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 42

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Воздуховод обдува ног со стороны переднего пассажира в сборе

Снятие 2 шага

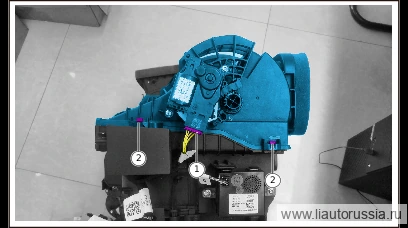

  1. Шаг 1

    Выверните крепёжные болты микроэлектродвигателя 120° (2 шт.).

    🔧 головка T20 мм

  2. Отсоедините разъём жгута проводов микроэлектродвигателя 120° (1 шт.), снимите микроэлектродвигатель 120°.

Установка 2 шага

  1. Шаг 1

    Установите микроэлектродвигатель 120°, вверните крепёжные винты микроэлектродвигателя 120° (2 шт.). 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 мм Момент затяжки: 1M01-90000085

  2. Подсоедините разъём жгута проводов микроэлектродвигателя 120° (1 шт.).

↑ к списку операций

24 Микроэлектродвигатель 180°

снятие: 2 шагаустановка: 2 шагастр. 1017–1018 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 23

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Задний воздуховыпускной дефлектор центральной консоли в сборе
  7. Верхняя задняя крышка центральной консоли в сборе
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Крышка заднего торца направляющей, левая сторона
  15. Правый кожух заднего торца направляющей (переднее пассажирское)
  16. Сиденье водителя в сборе
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Задняя крышка центральной консоли в сборе
  21. Задний воздуховод центральной консоли в сборе.
  22. Корпус центральной консоли в сборе
  23. Плафон подсветки перчаточного ящика центральной консоли

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжные винты микроэлектродвигателя 180° (2 шт.).

    🔧 головка T20 мм

  2. Отсоедините разъём жгута проводов микроэлектродвигателя 180° (1 шт.), снимите микроэлектродвигатель 180°.

Установка 2 шага

  1. Шаг 1

    Установите микроэлектродвигатель 180°, вверните крепёжные винты микроэлектродвигателя 180° (2 шт.). 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 мм Момент затяжки: 1M01-90000085

  2. Подсоедините разъём жгута проводов микроэлектродвигателя 180° (1 шт.).

↑ к списку операций

25 Корпус улитки в сборе

снятие: 7 шаговустановка: 7 шаговстр. 1019–1023 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).

Подготовительные работы 84

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Секция воздуховода обдува ног со стороны водителя в сборе
  73. Коврик пола переднего пассажирского места в сборе
  74. Блок HVAC
  75. Уплотнительный поролон моторного щита
  76. Нагреватель в сборе
  77. Воздуховод обдува ног со стороны переднего пассажира в сборе
  78. Модуль регулирования скорости
  79. Вентилятор отопителя в сборе
  80. Датчик PM2.5
  81. Крышка фильтра
  82. Фильтр
  83. Впускной короб в сборе
  84. Корпус «тюльпан»

Снятие 7 шагов

  1. Шаг 1

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (3 шт.).

  2. Шаг 2

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (2 шт.).

  3. Шаг 3

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (4 шт.).

  4. Шаг 4

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (1 шт.), снимите верхнюю крышку корпуса улитки в сборе.

  5. Шаг 5

    Расстыкуйте фиксирующую защёлку крышки (1 шт.).

  6. Шаг 6

    Расстыкуйте фиксирующую защёлку крышки (2 шт.), снимите крышку.

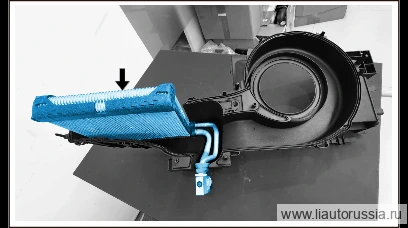

  7. Шаг 7

    Снимите нижнюю крышку корпуса улитки.

Установка 7 шагов

  1. Шаг 1

    Установите нижнюю крышку корпуса улитки в сборе.

  2. Шаг 2

    Установите крышку, убедитесь, что фиксирующая защёлка (2 шт.) установлена на место.

  3. Шаг 3

    Убедитесь, что фиксирующая защёлка (2 шт.) установлена на место.

  4. Шаг 4

    Установите верхнюю крышку корпуса улитки в сборе, убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (1 шт.) установлена на место.

  5. Шаг 5

    Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (4 шт.) установлена на место.

  6. Шаг 6

    Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (2 шт.) установлена на место.

  7. Шаг 7

    Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (2 шт.) установлена на место.

↑ к списку операций

26 Жгут проводов

снятие: 6 шаговустановка: 9 шаговстр. 1024–1026 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов — расположение
Расположение детали

Подготовительные работы 44

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Воздуховод обдува ног водителя
  43. Секция воздуховода обдува ног со стороны водителя в сборе
  44. Воздуховод обдува ног со стороны переднего пассажира в сборе

Снятие 6 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов кондиционера (6 шт.). 2 . Повернув против часовой стрелки, отсоедините датчик температуры (1 шт.).

  2. Расстыкуйте фиксирующую защёлку жгута проводов кондиционера (1 шт.).

  3. Шаг 3

    Отсоедините разъём жгута проводов кондиционера (5 шт.).

  4. Расстыкуйте фиксирующую защёлку жгута проводов кондиционера (2 шт.).

  5. Шаг 5

    Отсоедините разъём жгута проводов кондиционера (2 шт.). 2 . Повернув против часовой стрелки, отсоедините датчик температуры (1 шт.).

  6. Шаг 6

    Отсоедините разъём жгута проводов кондиционера (3 шт.). 2. Поверните против часовой стрелки и отсоедините датчик температуры (2 шт.), снимите жгут проводов кондиционера.

Установка 9 шагов

  1. Шаг 1

    Установите жгут проводов кондиционера, подсоедините разъём жгута проводов кондиционера (3 шт.).

  2. Установите датчик температуры и поверните по часовой стрелке до фиксации (2 шт.).

  3. Шаг 3

    Подсоедините разъём жгута проводов кондиционера (2 шт.).

  4. Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).

  5. Шаг 5

    Подсоедините разъём жгута проводов кондиционера (5 шт.).

  6. Установите фиксирующую защёлку жгута проводов кондиционера (2 шт.).

  7. Шаг 7

    Подсоедините разъём жгута проводов кондиционера (5 шт.).

  8. Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).

  9. Установите фиксирующую защёлку жгута проводов кондиционера (1 шт.).

↑ к списку операций

27 Резиновое кольцо

снятие: 1 шагустановка: 1 шагстр. 1027–1029 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Резиновое кольцо — расположение
Расположение детали

Подготовительные работы 73

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Коврик пола переднего пассажирского места в сборе
  73. Блок HVAC

Снятие 1 шаг

  1. Шаг 1

    Снимите резиновое кольцо.

Установка 1 шаг

  1. Шаг 1

    Установите резиновое кольцо.

↑ к списку операций

28 Корпус «тюльпан»

снятие: 1 шагустановка: 1 шагстр. 1030–1032 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).

Подготовительные работы 77

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Крышка фильтра
  51. Фильтр
  52. Демонтаж узла панели приборов в сборе
  53. Передняя защита моторного отсека
  54. Правая защита моторного отсека в сборе
  55. Левая защита моторного отсека в сборе
  56. Декоративный колпачок
  57. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  58. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  59. Задний уплотнитель моторного отсека
  60. Облицовочная панель вентиляции переднего щита в сборе
  61. Верхний узел второй защитной стенки в сборе
  62. Правый водосточный патрубок вентиляционной облицовки переднего щита
  63. Передний контроллер кузова в сборе
  64. Устройство HUD (проекционный дисплей)
  65. Подъём и опускание автомобиля
  66. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  67. Откачка и заправка хладагента
  68. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  69. Поперечная балка панели приборов в сборе.
  70. Передняя секция центрального воздуховода обдува лица второго ряда
  71. Нагнетательный вентилятор в сборе.
  72. Переходной воздуховод трёхзонного климат-контроля
  73. Воздуховод обдува ног водителя
  74. Коврик пола переднего пассажирского места в сборе
  75. Блок HVAC
  76. Датчик качества воздуха
  77. Впускной короб в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксирующую защёлку корпуса «тюльпан» (1 шт.), снимите корпус «тюльпан».

    Примечание. Используйте пластиковую лопатку для отсоединения защёлки в месте, указанном стрелкой.

Установка 1 шаг

  1. Шаг 1

    Установите корпус «тюльпан», убедитесь, что фиксирующая защёлка корпуса «тюльпан» (1 шт.) установлена на место.

↑ к списку операций

29 Датчик температуры испарителя

снятие: 2 шагаустановка: 2 шагастр. 1033–1035 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 43

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Крышка заднего торца направляющей, левая сторона
  14. Правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Подсветка ног левого переднего ряда
  20. Левая защитная панель ножного пространства в сборе
  21. Левая боковая крышка панели приборов
  22. Нижняя левая защитная панель в сборе
  23. Облицовка верхней части левой стойки A в сборе
  24. Облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. Верхний кожух рулевой колонки в сборе
  28. Нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. Сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. Крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. Правая боковая крышка панели приборов
  36. Облицовка верхней части правой стойки А в сборе
  37. Облицовка нижней части правой стойки A в сборе.
  38. Фонарь подсветки ног переднего ряда справа
  39. Правая защитная панель в ногах в сборе
  40. Плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Воздуховод обдува ног со стороны переднего пассажира в сборе
  43. Микроэлектродвигатель 180°

Снятие 2 шага

  1. Шаг 1

    Снимите шестерню в направлении, указанном стрелкой.

  2. Шаг 2

    Отсоедините разъём жгута проводов датчика температуры испарителя (1 шт.), снимите датчик температуры испарителя.

Установка 2 шага

  1. Шаг 1

    Установите датчик температуры испарителя, подсоедините разъём жгута проводов датчика температуры испарителя (1 шт.).

  2. Шаг 2

    Установите шестерню.

↑ к списку операций

30 Испаритель в сборе

снятие: 7 шаговустановка: 7 шаговстр. 1036–1040 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).

Подготовительные работы 85

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Расширительный клапан
  62. Передний контроллер кузова в сборе
  63. Устройство HUD (проекционный дисплей)
  64. Подъём и опускание автомобиля
  65. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  66. Откачка и заправка хладагента
  67. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  68. Поперечная балка панели приборов в сборе.
  69. Передняя секция центрального воздуховода обдува лица второго ряда
  70. Нагнетательный вентилятор в сборе.
  71. Переходной воздуховод трёхзонного климат-контроля
  72. Воздуховод обдува ног водителя
  73. Секция воздуховода обдува ног со стороны водителя в сборе
  74. Коврик пола переднего пассажирского места в сборе
  75. Блок HVAC
  76. Уплотнительный поролон моторного щита
  77. Нагреватель в сборе
  78. Воздуховод обдува ног со стороны переднего пассажира в сборе
  79. Модуль регулирования скорости
  80. Вентилятор отопителя в сборе
  81. Датчик PM2.5
  82. Крышка фильтра
  83. Фильтр
  84. Впускной короб в сборе
  85. Корпус «тюльпан»

Снятие 7 шагов

  1. Шаг 1

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (3 шт.).

  2. Шаг 2

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (2 шт.).

  3. Шаг 3

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (4 шт.).

  4. Шаг 4

    Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (1 шт.), снимите верхнюю крышку корпуса улитки в сборе.

  5. Шаг 5

    Расстыкуйте фиксирующую защёлку крышки (1 шт.).

  6. Шаг 6

    Расстыкуйте фиксирующую защёлку крышки (2 шт.), снимите крышку.

  7. Шаг 7

    Снимите испаритель в сборе.

Установка 7 шагов

  1. Шаг 1

    Установите испаритель в сборе.

  2. Шаг 2

    Установите крышку, убедитесь, что фиксирующая защёлка (2 шт.) установлена на место.

  3. Шаг 3

    Убедитесь, что фиксирующая защёлка (2 шт.) установлена на место.

  4. Шаг 4

    Установите верхнюю крышку корпуса улитки в сборе, убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (1 шт.) установлена на место.

  5. Шаг 5

    Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (4 шт.) установлена на место.

  6. Шаг 6

    Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (2 шт.) установлена на место.

  7. Шаг 7

    Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (2 шт.) установлена на место.

↑ к списку операций

31 Секция воздуховода обдува ног со стороны водителя в сборе

снятие: 3 шагаустановка: 2 шагастр. 1041–1042 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Секция воздуховода обдува ног со стороны водителя в сборе — расположение
Расположение детали

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Левый кожух заднего конца направляющей сиденья водителя
  8. Крышка правой стороны заднего конца направляющей водительского сиденья
  9. Сиденье водителя в сборе
  10. Левая нижняя облицовочная панель центральной консоли в сборе
  11. Левая боковая крышка панели приборов
  12. Нижняя левая защитная панель в сборе
  13. Левая защитная панель ножного пространства в сборе
  14. Воздуховод обдува ног водителя

Снятие 3 шага

  1. Поверните против часовой стрелки и снимите датчик.

  2. Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.

  3. Выверните фиксирующие винты секции воздуховода обдува ног со стороны водителя в сборе, с помощью лопатки подденьте в месте, указанном стрелкой, и снимите секцию воздуховода обдува ног со стороны водителя в сборе.

    🔧 головка T20 мм

Установка 2 шага

  1. Шаг 1

    Установите секцию воздуховода обдува ног со стороны водителя в сборе, заверните фиксирующие винты секции воздуховода обдува ног со стороны водителя в сборе. Момент затяжки: Установите датчик по часовой стрелке.

    🔧 головка T20 мм M01-90000085 винт 4*16 2M01-90000085

  2. Установите фиксатор(1 шт.) жгута проводов панели приборов.

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Климат и терморегулирование»

Блок HVAC в сбореОхлаждение тяговой батареиКлапаны контура охлажденияКонтур отопителя и электронагревательПрочее — охлаждение батареи и контур отопителяУплотнители и опоры радиаторовРадиаторы и модуль охлажденияИнтеркулер и воздушный охладитель

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
