Передняя часть кузова — Li L7

Кузов · Кузов · Li L7 2022–2023
4 операции10 шагов4 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89184860, X01-89184830

Одноразовые детали: 8 позиц. — при установке заменяются новыми.

1 Передняя соединительная поперечина стаканов амортизаторов

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 1279–1280 оригинала
Передняя соединительная поперечина стаканов амортизаторов — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Задний уплотнитель моторного отсека
  5. Левая защита моторного отсека в сборе
  6. Правая защита моторного отсека в сборе
  7. Декоративный колпачок
  8. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  9. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  10. Облицовочная панель вентиляции переднего щита в сборе
  11. Верхний узел второй защитной стенки в сборе

Снятие 2 шага

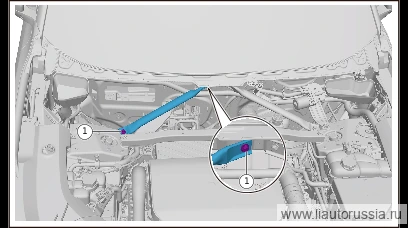

  1. Шаг 1

    Отсоедините фиксирующую защёлку отводящего шланга чиллера (1 шт.).

  2. Шаг 2

    Выверните крепёжные болты соединительной балки передней стойки амортизатора (2 шт.), снимите соединительную балку передней стойки амортизатора.

    🔧 Головка Примечание: X01-89184860 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммX01-89184860одноразовая деталь

Установка 2 шага

  1. Шаг 1

    Установите переднюю соединительную балку опоры амортизатора, установите крепёжные болты передней соединительной балки опоры амортизатора (2 шт.). X01-89184860 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89184860 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммX01-89184860одноразовая деталь
  2. Шаг 2

    Установите фиксирующую защёлку отводящего шланга чиллера (1 шт.).

Моменты затяжки

ОперацияМомент
Установите переднюю соединительную балку опоры амортизатора, установит…23±2 Н·м

↑ к списку операций

2 Верхняя поперечина радиатора, подузел в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1281–1282 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Верхняя поперечина радиатора, подузел в сборе — расположение
Расположение детали

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Левая защита моторного отсека в сборе
  8. Правая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Левый
  11. Правый
  12. Накладка арки левого переднего колеса в сборе
  13. Накладка правой передней колёсной арки в сборе
  14. Подъём и опускание автомобиля
  15. Нижняя защита переднего бампера в сборе
  16. Демонтаж/монтаж узла переднего бампера в сборе
  17. Передняя дополнительная балка бампера, сварной узел в сборе
  18. Нижняя активная решётка радиатора в сборе
  19. Передняя балка бампера в сборе
  20. Впускной патрубок воздушного фильтра в сборе
  21. Узел монтажного кронштейна передней комбинированной фары

Снятие 1 шаг

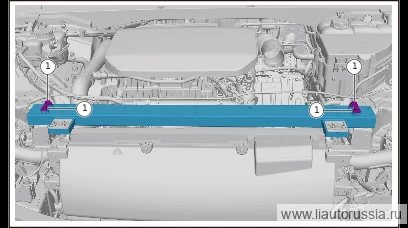

  1. Шаг 1

    Выверните крепёжные болты верхней поперечины радиатора, подузел в сборе (4 шт.), снимите верхнюю поперечину радиатора, подузел в сборе.

    🔧 Головка Примечание: X01-89184860 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммX01-89184860одноразовая деталь

Установка 1 шаг

  1. Шаг 1

    Установите верхнюю поперечину радиатора в сборе, установите крепёжные болты верхней поперечины радиатора в сборе (4 шт.). X01-89184860 Болт с шестигранной фланцевой головкой и плоская шайба в сборе Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка Примечание: X01-89184860 болт с шестигранной фланцевой головкой и плоская шайба в сборе являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 13 ммX01-89184860одноразовая деталь

Моменты затяжки

ОперацияМомент
Установите верхнюю поперечину радиатора в сборе, установите крепёжные…23±2 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

3 Соединительная балка правой передней стойки амортизатора

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1283–1284 оригинала
Соединительная балка правой передней стойки амортизатора — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Открытие и закрытие капота
  5. Передняя защита моторного отсека
  6. Задний уплотнитель моторного отсека
  7. Левая защита моторного отсека в сборе
  8. Правая защита моторного отсека в сборе
  9. Декоративный колпачок
  10. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  11. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  12. Облицовочная панель вентиляции переднего щита в сборе
  13. Верхний узел второй защитной стенки в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные болты правой передней соединительной балки опоры амортизатора (2 шт.), снимите правую переднюю соединительную балку опоры амортизатора.

    🔧 головка Внимание: X01-89184830 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммX01-89184830одноразовая деталь

Установка 1 шаг

  1. Шаг 1

    Установите правую соединительную балку стакана амортизатора, установите крепёжные болты правой соединительной балки стакана амортизатора (2 шт.). X01-89184830 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка Внимание: X01-89184830 Комплект болта с шестигранной фланцевой головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 13 ммX01-89184830одноразовая деталь

Моменты затяжки

ОперацияМомент
Установите правую соединительную балку стакана амортизатора, установит…23±2 Н·м

↑ к списку операций

4 Соединительная балка левой передней стойки амортизатора

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1285–1286 оригинала
Соединительная балка левой передней стойки амортизатора — расположение
Расположение детали

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Задний уплотнитель моторного отсека
  6. Декоративный колпачок
  7. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  8. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  9. Передняя защита моторного отсека
  10. Левая защита моторного отсека в сборе
  11. Правая защита моторного отсека в сборе
  12. Облицовочная панель вентиляции переднего щита в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные болты левой передней соединительной балки опоры амортизатора (2 шт.), снимите левую переднюю соединительную балку опоры амортизатора.

    🔧 головка Внимание: X01-89184830 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммX01-89184830одноразовая деталь

Установка 1 шаг

  1. Шаг 1

    Установите левую соединительную балку стакана амортизатора, установите крепёжные болты левой соединительной балки стакана амортизатора (2 шт.). X01-89184830 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка Внимание: X01-89184830 Комплект болта с шестигранной фланцевой головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 13 ммX01-89184830одноразовая деталь

Моменты затяжки

ОперацияМомент
Установите левую соединительную балку стакана амортизатора, установите…23±2 Н·м

↑ к списку операций
