Лючки заправки и зарядки — Li L7

Кузов · Кузов · Li L7 2022–2023
5 операций30 шагов4 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89274016

Одноразовые детали: 2 позиц. — при установке заменяются новыми.

1 Лючок зарядного порта

снятие: 2 шагаустановка: 2 шагастр. 1297–1298 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Лючок зарядного порта — расположение
Расположение детали

Снятие 2 шага

  1. Шаг 1

    Откройте крышку зарядного порта.

  2. Шаг 2

    Отсоедините фиксатор, снимите лючок зарядного порта в направлении, указанном стрелкой.

Установка 2 шага

  1. Установите крышку зарядного порта в направлении, указанном стрелкой.

  2. Шаг 2

    Закройте крышку зарядного порта.

↑ к списку операций

2 Сварная монтажная панель зарядного гнезда в сборе

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 1299–1300 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Высоковольтная система книга владельца
  8. Уплотнительная крышка розетки постоянного тока зарядки
  9. Уплотнительная крышка розетки зарядки переменного тока
  10. Подъём и опускание автомобиля
  11. Колесо в сборе (алюминиевое)
  12. Накладка правой задней колёсной арки в сборе
  13. Подкрылок правого заднего колеса в сборе

Снятие 3 шага

  1. Выверните крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (5 шт.), отсоедините высоковольтный жгут проводов зарядки переменным/постоянным током в сборе от сварного узла монтажной панели зарядного гнезда в сборе.

    🔧 Головка 10 мм
  2. Шаг 2

    Выверните крепёжные болты сварной монтажной панели зарядного гнезда в сборе (4 шт.).

    🔧 Головка 10 мм
  3. Шаг 3

    Отсоедините фиксирующие защёлки патрубка зарядного порта в сборе (1 шт.), снимите монтажную плату зарядного гнезда, сварной узел в сборе.

    одноразовая деталь
    Примечание. Болт с шестигранной головкой и плоская шайба в сборе Q140B0616F38L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями.

Установка 3 шага

  1. Шаг 1

    Установите монтажную пластину зарядного гнезда, сварной узел в сборе.

  2. Установите крепёжные болты сварного узла монтажной панели зарядного гнезда в сборе (4 шт.). Q140B0616F38L Комплект: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка Внимание: Q140B0616F38L комплект болта с шестигранной головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь
  3. Шаг 3

    Подсоедините высоковольтный жгут проводов AC/DC зарядки в сборе к сварной монтажной панели зарядного гнезда в сборе, установите крепёжные болты высоковольтного жгута проводов AC/DC зарядки в сборе (5 шт.). Q146B0622F62L Комплект из шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм

Моменты затяжки

ОперацияМомент
Установите крепёжные болты сварного узла монтажной панели зарядного гн…9±1 Н·м
Подсоедините высоковольтный жгут проводов AC/DC зарядки в сборе к свар…9±1 Н·м

↑ к списку операций

3 Корпус лючка электрозарядки с электроприводом

снятие: 6 шаговустановка: 6 шагов2 момента затяжкистр. 1301–1303 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Корпус лючка электрозарядки с электроприводом — расположение
Расположение детали

Подготовительные работы 15

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Защитная крышка багажника
  6. Ящик для инструмента в багажнике
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Лючок зарядного порта
  10. Уплотнительная крышка розетки постоянного тока зарядки
  11. Уплотнительная крышка розетки зарядки переменного тока
  12. Подъём и опускание автомобиля
  13. Колесо в сборе (алюминиевое)
  14. Задний участок накладки правой задней колёсной арки в сборе
  15. Подкрылок правого заднего колеса в сборе

Снятие 6 шагов

  1. Отсоедините разъём жгута проводов корпуса лючка с электроприводом зарядного порта (3 шт.).

  2. Шаг 2

    Выверните крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (3 шт.), отсоедините высоковольтный жгут проводов зарядки переменным/постоянным током в сборе от корпуса лючка зарядки с электроприводом.

    🔧 Головка 10 мм
  3. Выверните крепёжные болты сварной монтажной панели зарядного гнезда в сборе (4 шт.).

    🔧 Головка 10 мм
  4. Отсоедините защёлки корпуса узла лючка зарядки с электроприводом, снимите узел сварной монтажной панели зарядного гнезда в сборе.

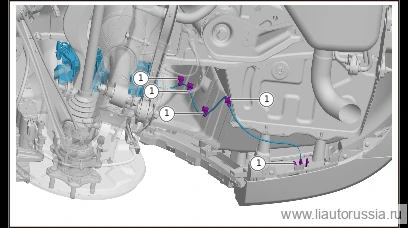

  5. Шаг 5

    Отсоедините защёлки крепёжного узла корпуса лючка электрозарядки с электроприводом (5 шт.), снимите узел корпуса лючка электрозарядки с электроприводом.

  6. Шаг 6

    Выверните крепёжные винты корпуса лючка с электроприводом зарядного порта (2 шт.), снимите корпус лючка с электроприводом зарядного порта.

    🔧 бита-головка T20

Установка 6 шагов

  1. Шаг 1

    Установите корпус лючка зарядки с электроприводом, установите крепёжные саморезы корпуса лючка зарядки с электроприводом (2 шт.). X01-89274016 Самонарезающий винт с фланцевой цилиндрической головкой и фигурным шлицем Момент затяжки: 1±0.5 Н·м

    ⚙︎ 1±0.5 Н·м🔧 Насадка-бита T20X01-89274016
  2. Шаг 2

    Установите узел корпуса лючка зарядки с электроприводом, установите фиксирующие защёлки узла корпуса лючка зарядки с электроприводом (5 шт.).

  3. Шаг 3

    Установите защёлки узла защёлок корпуса лючка электрозарядки с электроприводом, установите узел монтажной платы зарядного гнезда, сварной узел в сборе.

  4. Шаг 4

    Установите высоковольтный жгут проводов зарядки переменным/постоянным током в сборе, установите крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (3 шт.). Комбинированный болт с шестигранной головкой Q146B0622F62L, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  5. Установите крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (2 шт.).

  6. Шаг 6

    Подсоедините разъём жгута проводов патрубка зарядного порта в сборе (3 шт.).

Моменты затяжки

ОперацияМомент
Установите корпус лючка зарядки с электроприводом, установите крепёжны…1±0.5 Н·м
Установите высоковольтный жгут проводов зарядки переменным/постоянным…9±1 Н·м

↑ к списку операций

4 Крышка топливного лючка

снятие: 2 шагаустановка: 2 шагастр. 1304–1305 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Крышка топливного лючка — расположение
Расположение детали

Снятие 2 шага

  1. Шаг 1

    Откройте крышку лючка топливного бака в сборе.

  2. Шаг 2

    Отсоедините фиксирующие защёлки (1 шт.), снимите лючок заливной горловины в направлении, указанном стрелкой.

Установка 2 шага

  1. Установите крышку топливного лючка в направлении, указанном стрелкой.

  2. Шаг 2

    Закройте крышку заливной горловины в сборе.

↑ к списку операций

5 Патрубок заливной горловины в сборе

снятие: 2 шагаустановка: 2 шагастр. 1306–1307 оригинала
Примечания
  • Перед проведением работ с топливной системой необходимо подготовить средства пожаротушения в непосредственной близости.
  • При демонтаже не повредите лакокрасочное покрытие.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, чтобы предотвратить засорение топливного трубопровода, нарушение нормальной работы компонентов топливной системы или их повреждение.
Патрубок заливной горловины в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Крышка заливной горловины
  4. Крышка заливной горловины

Снятие 2 шага

  1. Шаг 1

    Отсоедините фиксирующий хомут (4 шт.), снимите патрубок заливной горловины в сборе.

  2. Шаг 2

    Отсоедините разъём жгута проводов патрубка заливной горловины в сборе (1 шт.), снимите патрубок заливной горловины в сборе.

Установка 2 шага

  1. Шаг 1

    Подсоедините разъём жгута проводов патрубка топливного лючка в сборе (1 шт.).

  2. Шаг 2

    Установите заливную трубу топливного бака в сборе, убедитесь, что фиксирующая защёлка заливной трубы топливного бака в сборе (4 шт.) установлена в правильное положение.

↑ к списку операций
