Балки безопасности бампера — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89339010, X01-89186104, X01-89184830, X01-89186099
Одноразовые детали: 10 позиц. — при установке заменяются новыми.
1 Усилитель заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 3 шага
-
Отсоедините фиксирующие защёлки жгута проводов кузова (3 шт.), отведите в сторону жгут проводов кузова.
-
Отсоедините фиксирующие защёлки системы блока подачи воздуха (2 шт.), уберите систему блока подачи воздуха.
-

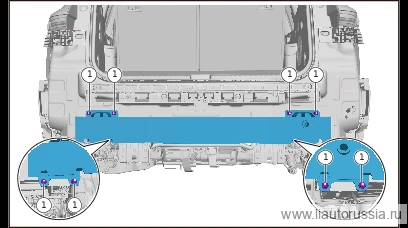

Выверните крепёжные гайки заднего бампера в сборе (8 шт.), снимите задний бампер в сборе.
🔧 Головка Внимание: X01-89339010 Шестигранная фланцевая стопорная гайка с неметаллической вставкой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 15 ммX01-89339010одноразовая деталь
Установка 3 шага
-
Установите усилитель заднего бампера в сборе, установите крепёжные гайки усилителя заднего бампера в сборе (8 шт.). X01-89339010 Шестигранная фланцевая стопорная гайка с неметаллической вставкой Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 Головка Примечание: X01-89339010 Шестигранная фланцевая стопорная гайка с неметаллической вставкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой 15 ммX01-89339010одноразовая деталь -
Установите жгут проводов кузова, установите фиксирующие защёлки жгута проводов кузова (3 шт.).
-
Установите систему блока подачи воздуха, установите фиксирующие защёлки системы блока подачи воздуха (2 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите усилитель заднего бампера в сборе, установите крепёжные гай… | 45±3 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
2 Передняя балка бампера в сборе
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- Правый передний комбинированный фонарь в сборе
Снятие 4 шага
-

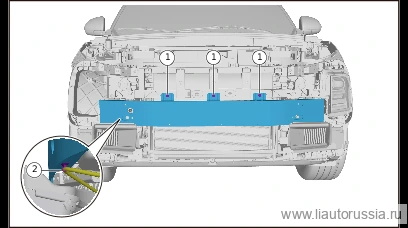

Выверните крепёжные болты соединительной пластины балки бампера (3 шт.).
🔧 головка 10 мм -

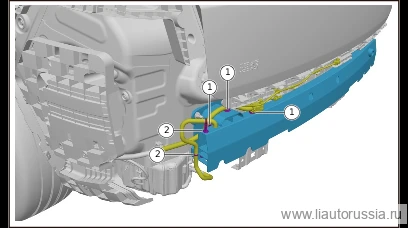

Отсоедините фиксатор жгута проводов кузова (1 шт.).
-

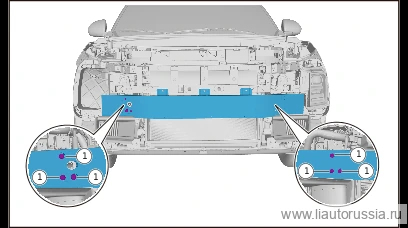

Выверните крепёжные болты усилителя переднего бампера в сборе (6 шт.), снимите усилитель переднего бампера в сборе.
🔧 Головка Примечание: X01-89186104 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 15 ммX01-89186104одноразовая деталь -
Выверните крепёжные болты соединительной пластины балки бампера (6 шт.), снимите переднюю балку бампера в сборе.
🔧 головка 10 мм
Установка 4 шага
-
Установите переднюю балку бампера в сборе, установите крепёжные болты соединительной пластины балки бампера (6 шт.). Комбинированный болт с шестигранной головкой Q146B0622F62L, пружинной шайбой и плоской шайбой Момент затяжки: 8±1 Н·м
⚙︎ 8±1 Н·м🔧 головка 10 мм -
Установите переднюю балку бампера в сборе, установите крепёжные болты передней балки бампера в сборе (6 шт.). X01-89186104 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 60±5 Н·м
⚙︎ 60±5 Н·м🔧 Головка Внимание: X01-89186104 Комплект болта с шестигранной фланцевой головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 15 ммX01-89186104одноразовая деталь -
Установите крепёжные болты соединительной пластины усилителя бампера (3 шт.). Q146B0622F62L Комплект из шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м
⚙︎ 8±1 Н·м🔧 Головка 10 мм -
Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите переднюю балку бампера в сборе, установите крепёжные болты… | 8±1 Н·м |
| Установите переднюю балку бампера в сборе, установите крепёжные болты… | 60±5 Н·м |
| Установите крепёжные болты соединительной пластины усилителя бампера (… | 8±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
3 Передняя дополнительная балка бампера, сварной узел в сборе
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шага
-

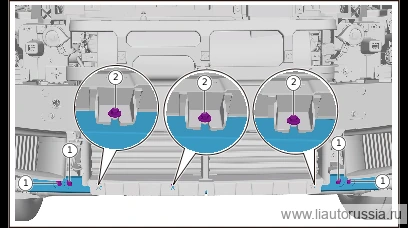

Выверните крепёжные болты нижней активной решётки радиатора в сборе (3 шт.).
🔧 Головка Примечание: X01-89184830 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммX01-89184830одноразовая деталь -
Выверните крепёжные болты передней дополнительной балки бампера, сварной узел в сборе (4 шт.), снимите переднюю дополнительную балку бампера, сварной узел в сборе.
🔧 головка 13 мм
Установка 2 шага
-
Установите переднюю дополнительную балку бампера, сварной узел в сборе, установите крепёжные болты передней дополнительной балки бампера, сварного узла в сборе (4 шт.). X01-89184830 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89184830 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммX01-89184830одноразовая деталь -
Установите крепёжные болты нижней активной решётки радиатора в сборе (3 шт.). Q146B0622F62L Комплект: болт с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 Головка 10 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите переднюю дополнительную балку бампера, сварной узел в сборе… | 23±2 Н·м |
| Установите крепёжные болты нижней активной решётки радиатора в сборе (… | 5±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
4 Правый энергопоглощающий короб переднего дополнительного усилителя бампера в сборе
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Передняя дополнительная балка бампера, сварной узел в сборе
- Выходная трубка интеркулера I
Снятие 3 шага
-
Отсоедините фиксирующую защёлку жгута проводов нижней активной решётки радиатора в сборе (1 шт.).
-

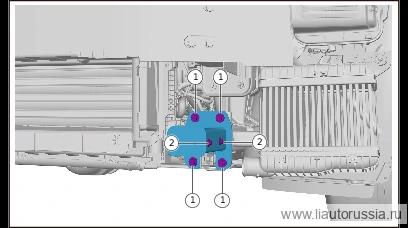

Выверните крепёжные болты нижней опоры радиатора (2 шт.).
🔧 Головка 10 мм -
Выверните крепёжные болты правого крэш-бокса передней дополнительной балки бампера в сборе (4 шт.).
🔧 головка Примечание: болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Q146B0830F61L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 13 ммодноразовая деталь
Установка 3 шага
-
Установите левую деформируемую вставку передней дополнительной балки бампера в сборе, установите крепёжные болты левой деформируемой вставки передней дополнительной балки бампера в сборе (4 шт.). Комбинированный болт с шестигранной головкой Q146B0830F61L, пружинной шайбой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: комбинированный болт с шестигранной головкой Q146B0830F61L, пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммодноразовая деталь -
Установите крепёжные болты нижней опоры радиатора (2 шт.). X01-89186099 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммX01-89186099 -
Установите фиксирующие защёлки жгута проводов нижней активной решётки радиатора в сборе (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левую деформируемую вставку передней дополнительной балки б… | 23±2 Н·м |
| Установите крепёжные болты нижней опоры радиатора (2 шт.). X01-8918609… | 9±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
5 Левый крэш-бокс передней дополнительной балки бампера в сборе
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Передняя дополнительная балка бампера, сварной узел в сборе
- Выходная трубка интеркулера I
Снятие 2 шага
-

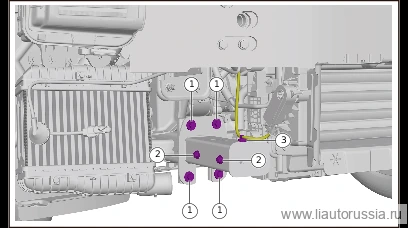

Выверните крепёжные болты нижней опоры радиатора (2 шт.).
🔧 Головка Внимание: Q146B0830F61L комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь -
Выверните крепёжные болты левого энергопоглощающего короба переднего дополнительного усилителя бампера в сборе (4 шт.), снимите левый энергопоглощающий короб переднего дополнительного усилителя бампера в сборе.
🔧 Головка 13 мм
Установка 2 шага
-
Установите левую деформируемую вставку передней дополнительной балки бампера в сборе, установите крепёжные болты левой деформируемой вставки передней дополнительной балки бампера в сборе (4 шт.). Комбинированный болт с шестигранной головкой Q146B0830F61L, пружинной шайбой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: комбинированный болт с шестигранной головкой Q146B0830F61L, пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммодноразовая деталь -
Установите крепёжные болты нижней опоры радиатора (2 шт.). X01-89186099 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммX01-89186099
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левую деформируемую вставку передней дополнительной балки б… | 23±2 Н·м |
| Установите крепёжные болты нижней опоры радиатора (2 шт.). X01-8918609… | 9±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
