Передние блок-фары — Li L7

Световые приборы · Наружное освещение · Li L7 2022–2023
15 операций54 шага6 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Одноразовые детали: 2 позиц. — при установке заменяются новыми.

1 CMD-устройство удаления запотевания

снятие: 1 шагустановка: 1 шагстр. 1386–1387 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
CMD-устройство удаления запотевания — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)
  5. Накладка арки левого переднего колеса в сборе
  6. Подкрылок левого переднего колеса в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните против часовой стрелки CMD-осушитель конденсата (левая сторона).

Установка 1 шаг

  1. Установите влагопоглотитель CMD (левая сторона) по часовой стрелке.

↑ к списку операций

2 Устройство удаления влаги CMD (большой размер)

снятие: 1 шагустановка: 1 шагстр. 1388–1389 оригинала
Устройство удаления влаги CMD (большой размер) — расположение
Расположение детали

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека

Снятие 1 шаг

  1. Шаг 1

    Выверните по часовой стрелке устройство удаления влаги CMD (большой размер).

Установка 1 шаг

  1. Шаг 1

    Установите CMD-устройство удаления запотевания (большое) против часовой стрелки.

↑ к списку операций

3 CMD-осушитель конденсата (малый)

снятие: 1 шагустановка: 1 шагстр. 1390–1391 оригинала
CMD-осушитель конденсата (малый) — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Левая защита моторного отсека в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните против часовой стрелки CMD-устройство удаления запотевания (малое) (левое).

Установка 1 шаг

  1. Шаг 1

    Установите по часовой стрелке CMD-осушитель конденсата (малый) (левая сторона).

↑ к списку операций

4 Габаритный фонарь решётки радиатора в сборе

снятие: 1 шагустановка: 1 шагстр. 1392–1393 оригинала
Габаритный фонарь решётки радиатора в сборе — расположение
Расположение детали

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Передняя защита моторного отсека
  6. Правая защита моторного отсека в сборе
  7. Левая защита моторного отсека в сборе
  8. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  9. Левый передний фонарь автопилота и кронштейн в сборе
  10. Правый передний фонарь автопилота в сборе и кронштейн

Снятие 1 шаг

  1. Шаг 1

    Снимите габаритный фонарь решётки радиатора в сборе.

Установка 1 шаг

  1. Установите габаритный фонарь решётки радиатора в сборе.

↑ к списку операций

5 Соединительный кронштейн защиты моторного отсека

снятие: 1 шагустановка: 2 шагастр. 1394–1395 оригинала

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный болт соединительного кронштейна защиты моторного отсека (4 шт.), снимите соединительный кронштейн защиты моторного отсека.

    🔧 Торцовая головка с битой T20

Установка 2 шага

  1. Шаг 1

    Установите соединительный кронштейн защиты моторного отсека, установите крепёжные болты соединительного кронштейна защиты моторного отсека (4 шт.). Момент затяжки:

  2. Шаг 2

    5±0.5 Н·м

    🔧 торцевая головка-бита T20

↑ к списку операций

6 Уплотнитель передней части моторного отсека

снятие: 1 шагустановка: 1 шагстр. 1396–1397 оригинала
Уплотнитель передней части моторного отсека — расположение
Расположение детали

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота

Снятие 1 шаг

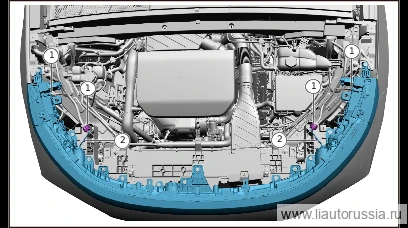

  1. Шаг 1

    Отсоедините фиксирующую защёлку переднего уплотнителя моторного отсека (24 шт.), снимите передний уплотнитель моторного отсека.

Установка 1 шаг

  1. Шаг 1

    Установите переднее уплотнение моторного отсека, убедитесь, что крепёжная защёлка (24 шт.) установлена до упора.

↑ к списку операций

7 Грибовидная защёлка

снятие: 1 шагустановка: 1 шагстр. 1398–1399 оригинала

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Правая защита моторного отсека в сборе
  5. Левая защита моторного отсека в сборе

Снятие 1 шаг

  1. Шаг 1

    Снимите грибовидную защёлку (10 шт.).

Установка 1 шаг

  1. Шаг 1

    Установите грибовидную застёжку (10 шт.).

↑ к списку операций

8 Верхний фиксирующий кронштейн переднего комбинированного фонаря

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1400–1401 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Верхний фиксирующий кронштейн переднего комбинированного фонаря — расположение
Расположение детали

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Правая защита моторного отсека в сборе
  8. Левая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Подъём и опускание автомобиля
  11. Накладка правой передней колёсной арки в сборе
  12. Накладка арки левого переднего колеса в сборе
  13. Демонтаж/монтаж узла переднего бампера в сборе
  14. Левый передний комбинированный фонарь в сборе

Снятие 1 шаг

  1. Выверните крепёжный болт верхнего фиксирующего кронштейна переднего комбинированного фонаря (2 шт.), снимите верхний фиксирующий кронштейн переднего комбинированного фонаря.

    🔧 Торцовая головка 10 мм

Установка 1 шаг

  1. Шаг 1

    Установите верхний фиксирующий кронштейн переднего комбинированного фонаря, установите крепёжные болты верхнего фиксирующего кронштейна переднего комбинированного фонаря (2 шт.). Q146B0622F62L Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 8±1 Н·м

    ⚙︎ 8±1 Н·м🔧 головка 10 мм

Моменты затяжки

ОперацияМомент
Установите верхний фиксирующий кронштейн переднего комбинированного фо…8±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

9 Переднее комбинированное звёздчато-кольцевое освещение в сборе

снятие: 4 шагаустановка: 3 шага1 момент затяжкистр. 1402–1403 оригинала
Переднее комбинированное звёздчато-кольцевое освещение в сборе — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Передняя защита моторного отсека
  6. Правая защита моторного отсека в сборе
  7. Левая защита моторного отсека в сборе

Снятие 4 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов переднего комбинированного фонаря со звёздчатым кольцом в сборе (4 шт.).

  2. Отсоедините фиксирующую защёлку жгута проводов переднего комбинированного фонаря «звёздное кольцо» в сборе (2 шт.).

  3. Шаг 3

    Выверните крепёжный болт переднего комбинированного звёздчато-кольцевого освещения в сборе (10 шт.), снимите переднее комбинированное звёздчато-кольцевое освещение в сборе.

    🔧 головка Внимание: комбинированный крепёж — болт с шестигранной головкой Q146B0645F62LS, пружинная шайба и плоская шайба — являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми 10 ммодноразовая деталь
  4. Шаг 4

    Видео слева — видеоинструкция по демонтажу/монтажу переднего комбинированного фонаря типа «звёздное кольцо» в сборе, используйте его в качестве справки.

Установка 3 шага

  1. Шаг 1

    Установите передний комбинированный фонарь со звёздчатым кольцом в сборе, установите крепёжный болт переднего комбинированного фонаря со звёздчатым кольцом в сборе (10 шт.). Q146B0645F62LS Комбинация болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 4.5±0.5 Н·м

    ⚙︎ 4.5±0.5 Н·м🔧 Торцовая головка Внимание: Q146B0645F62LS Комбинация болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь
  2. Шаг 2

    Подсоедините разъём жгута проводов переднего комбинированного фонаря «звёздное кольцо» в сборе (4 шт.).

  3. Установите крепёжную защёлку жгута проводов переднего комбинированного звёздчато-кольцевого освещения в сборе (4 шт.).

Моменты затяжки

ОперацияМомент
Установите передний комбинированный фонарь со звёздчатым кольцом в сбо…4.5±0.5 Н·м

↑ к списку операций

10 Правый передний фонарь автопилота в сборе и кронштейн

снятие: 1 шагустановка: 1 шагстр. 1404–1405 оригинала
Правый передний фонарь автопилота в сборе и кронштейн — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Передняя защита моторного отсека
  6. Правая защита моторного отсека в сборе
  7. Левая защита моторного отсека в сборе
  8. Переднее комбинированное звёздчато-кольцевое освещение в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные винты переднего фонаря автопилота и кронштейна, правая сторона, в сборе (7 шт.), снимите передний фонарь автопилота и кронштейн, правая сторона, в сборе.

    🔧 головка-бита T25

Установка 1 шаг

  1. Установите правый передний фонарь автопилота в сборе и кронштейн, установите крепёжный винт правого переднего фонаря автопилота в сборе и кронштейна (7 шт.).

    🔧 головка-бита T25

↑ к списку операций

11 Блок управления правой передней фарой в сборе

снятие: 4 шагаустановка: 4 шага1 момент затяжкистр. 1406–1407 оригинала
Примечания
  • После завершения установки опустите автомобиль так, чтобы он встал на землю.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выход из режима подъёмника» — система автоматически выполнит накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
  • При демонтаже и монтаже блока управления левой фарой в сборе обращайтесь с ним осторожно, не допускайте ударов и падения блока управления левой фарой в сборе, чтобы предотвратить повреждение внутренних электронных компонентов блока управления левой фарой в сборе.
Блок управления правой передней фарой в сборе — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля
  6. Колесо в сборе (алюминиевое)
  7. Накладка правой передней колёсной арки в сборе
  8. Подкрылок правого переднего колеса в сборе

Снятие 4 шага

  1. Шаг 1

    Выверните крепёжный болт блока управления правой передней фарой в сборе (3 шт.), отсоедините блок управления правой передней фарой в сборе от правого переднего комбинированного фонаря.

    🔧 Головка Внимание: при выполнении операции следите за длиной жгута проводов блока управления правой передней фарой в сборе, чтобы не повредить деталь T20
  2. Шаг 2

    С помощью шлицевой отвёртки нажмите на фиксирующую защёлку разъёма жгута проводов контроллера правой передней фары в сборе, отсоедините разъём жгута проводов контроллера правой передней фары в сборе.

  3. Шаг 3

    Нажмите на фиксирующую защёлку разъёма жгута проводов блока управления правой фарой в сборе, отсоедините разъём жгута проводов блока управления правой фарой в сборе.

  4. Снимите блок управления правой передней фарой в сборе.

Установка 4 шага

  1. Шаг 1

    Установите блок управления правой передней фарой в сборе.

  2. Подсоедините разъём жгута проводов контроллера правой передней фары в сборе, убедитесь, что фиксирующая защёлка разъёма жгута проводов контроллера правой передней фары в сборе нажата и установлена до фиксации.

  3. Шаг 3

    Подсоедините разъём жгута проводов контроллера правой передней фары в сборе, убедитесь, что фиксирующая защёлка разъёма жгута проводов контроллера правой передней фары в сборе нажата и установлена до фиксации.

  4. Шаг 4

    Подсоедините блок управления правой фарой в сборе к правому переднему комбинированному фонарю, установите крепёжные болты блока управления правой фарой в сборе (3 шт.). Момент затяжки: 1.1±0.1 Н·м Защемление или повреждение уплотнительного кольца приведёт к попаданию воды и запотеванию. При замене блока управления правой фарой в сборе, если резьба сорвана, необходимо заменить правый передний комбинированный фонарь в сборе.

    ⚙︎ 1.1±0.1 Н·м🔧 головка Внимание: ● Проверьте, что уплотнительное кольцо блока управления правой фарой в сборе установлено в правильное положение, не допускайте его защемления или повреждения T20

Моменты затяжки

ОперацияМомент
Подсоедините блок управления правой фарой в сборе к правому переднему…1.1±0.1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены блока управления правой передней фарой
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

12 Правый передний комбинированный фонарь в сборе

снятие: 3 шагаустановка: 2 шага1 момент затяжкистр. 1408–1409 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Правый передний комбинированный фонарь в сборе — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Правая защита моторного отсека в сборе
  8. Левая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Подъём и опускание автомобиля
  11. Накладка правой передней колёсной арки в сборе
  12. Накладка арки левого переднего колеса в сборе
  13. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 3 шага

  1. Отсоедините разъём жгута проводов правого переднего комбинированного фонаря в сборе (1 шт.).

  2. Шаг 2

    Выверните крепёжный болт правого переднего комбинированного фонаря в сборе (6 шт.), снимите правый передний комбинированный фонарь в сборе.

    🔧 Головка 10 мм
  3. Шаг 3

    Видео слева — видео демонтажа/монтажа переднего комбинированного фонаря, используйте его как справочное руководство по демонтажу/монтажу.

Установка 2 шага

  1. Шаг 1

    Установите правый передний комбинированный фонарь в сборе, установите крепёжные болты правого переднего комбинированного фонаря в сборе (6 шт.). Q146B0630F62L Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 4.5±0.5 Н·м

    ⚙︎ 4.5±0.5 Н·м🔧 головка 10 мм
  2. Шаг 2

    Подсоедините разъём жгута проводов правого переднего комбинированного фонаря в сборе (1 шт.).

Моменты затяжки

ОперацияМомент
Установите правый передний комбинированный фонарь в сборе, установите…4.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°
  • Процедура замены блока управления правой передней фарой
  • Регулировка высоты фары
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

13 Левый передний фонарь автопилота и кронштейн в сборе

снятие: 1 шагустановка: 1 шагстр. 1410–1411 оригинала
Левый передний фонарь автопилота и кронштейн в сборе — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Передняя защита моторного отсека
  6. Правая защита моторного отсека в сборе
  7. Левая защита моторного отсека в сборе
  8. Переднее комбинированное звёздчато-кольцевое освещение в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт левого переднего фонаря автопилота в сборе и кронштейна (7 шт.), снимите левый передний фонарь автопилота в сборе и кронштейн.

    🔧 головка-бита T25

Установка 1 шаг

  1. Установите левый передний фонарь автопилота в сборе и кронштейн, установите крепёжный винт левого переднего фонаря автопилота в сборе и кронштейна (7 шт.).

    🔧 головка-бита T25

↑ к списку операций

14 Контроллер левой передней фары в сборе

снятие: 4 шагаустановка: 4 шага1 момент затяжкистр. 1412–1413 оригинала
Примечания
  • После завершения установки опустите автомобиль так, чтобы он встал на землю.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выход из режима подъёмника» — система автоматически выполнит накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
  • При демонтаже и монтаже блока управления левой фарой в сборе обращайтесь с ним осторожно, не допускайте ударов и падения блока управления левой фарой в сборе, чтобы предотвратить повреждение внутренних электронных компонентов блока управления левой фарой в сборе.
Контроллер левой передней фары в сборе — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля
  6. Колесо в сборе (алюминиевое)
  7. Накладка правой передней колёсной арки в сборе
  8. Подкрылок правого переднего колеса в сборе

Снятие 4 шага

  1. Шаг 1

    Выверните крепёжный болт блока управления левой передней фарой в сборе (правая сторона) (3 шт.), отсоедините блок управления левой передней фарой в сборе (правая сторона) от правого переднего комбинированного фонаря.

    🔧 головка Внимание: при выполнении операции следите за длиной жгута проводов блока управления левой передней фарой в сборе (правая сторона), чтобы не повредить деталь T20
  2. Шаг 2

    С помощью шлицевой отвёртки нажмите на фиксирующую защёлку разъёма жгута проводов блока управления левой передней фарой в сборе (правая сторона), отсоедините разъём жгута проводов блока управления левой передней фарой в сборе (правая сторона).

  3. Шаг 3

    Нажмите на фиксирующую защёлку разъёма жгута проводов контроллера левой передней фары в сборе (правая сторона), отсоедините разъём жгута проводов контроллера левой передней фары в сборе (правая сторона).

  4. Снимите блок управления левой фарой в сборе (правая сторона)

Установка 4 шага

  1. Шаг 1

    Установите блок управления левой передней фарой в сборе (правая сторона).

  2. Подсоедините разъём жгута проводов блока управления левой передней фарой в сборе (правая сторона), убедитесь, что фиксирующая защёлка разъёма жгута проводов блока управления левой передней фарой в сборе (правая сторона) нажата и установлена в правильное положение.

  3. Шаг 3

    Подсоедините разъём жгута проводов блока управления левой передней фарой в сборе (правая сторона), убедитесь, что фиксирующая защёлка разъёма жгута проводов блока управления левой передней фарой в сборе (правая сторона) нажата и установлена в правильное положение.

  4. Шаг 4

    Подсоедините контроллер левой передней фары в сборе (правая сторона) к правому переднему комбинированному фонарю, установите крепёжный болт контроллера левой передней фары в сборе (правая сторона) (3 шт.). Момент затяжки: 1.1±0.1 Н·м Если уплотнительное кольцо сдавлено или повреждено, это приведёт к попаданию воды и запотеванию. При замене контроллера левой передней фары в сборе (правая сторона), если возникло срывание резьбы, необходимо заменить правый передний комбинированный фонарь в сборе.

    ⚙︎ 1.1±0.1 Н·м🔧 Торцовая головка Внимание: ● Проверьте, установлено ли уплотнительное кольцо контроллера левой передней фары в сборе (правая сторона) на своё место, не допускайте его сдавливания или повреждения T20

Моменты затяжки

ОперацияМомент
Подсоедините контроллер левой передней фары в сборе (правая сторона) к…1.1±0.1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены блока управления правой передней фарой
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

15 Левый передний комбинированный фонарь в сборе

снятие: 3 шагаустановка: 2 шага1 момент затяжкистр. 1414–1415 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Левый передний комбинированный фонарь в сборе — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Правая защита моторного отсека в сборе
  8. Левая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Подъём и опускание автомобиля
  11. Накладка правой передней колёсной арки в сборе
  12. Накладка арки левого переднего колеса в сборе
  13. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 3 шага

  1. Отсоедините разъём жгута проводов левого переднего комбинированного фонаря в сборе (1 шт.).

  2. Шаг 2

    Выверните крепёжный болт левого переднего комбинированного фонаря в сборе (6 шт.), снимите левый передний комбинированный фонарь в сборе.

    🔧 Торцовая головка 10 мм
  3. Шаг 3

    Видео слева — видео демонтажа/монтажа переднего комбинированного фонаря, используйте его как справочное руководство по демонтажу/монтажу.

Установка 2 шага

  1. Шаг 1

    Установите левый передний комбинированный фонарь в сборе, установите крепёжные болты левого переднего комбинированного фонаря в сборе (6 шт.). Q146B0630F62L Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 4.5±0.5 Н·м

    ⚙︎ 4.5±0.5 Н·м🔧 головка 10 мм
  2. Шаг 2

    Подсоедините разъём жгута проводов левого переднего комбинированного фонаря в сборе (1 шт.).

Моменты затяжки

ОперацияМомент
Установите левый передний комбинированный фонарь в сборе, установите к…4.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°
  • Процедура замены блока управления левой передней фарой
  • Регулировка высоты фары
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Световые приборы»

Плафоны салонаДверные и боковые фонариПодсветка салона (бардачок, ноги)Задние катафотыЗадние фонариПрочее — наружное освещение

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
