Колёсные диски и колёса в сборе — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-31010003, X01-89274013
1 Колесо в сборе (алюминиевое)
Не используйте пневматический инструмент, при демонтаже и монтаже соблюдайте меры предосторожности во избежание повреждения поверхности гайки царапинами!
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шага
-

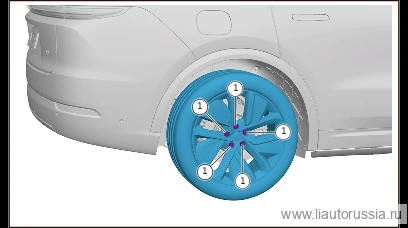

По диагональной схеме ослабьте фиксирующие гайки (5 шт.) колеса в сборе.
🔧 Головка 21 мм -
Поднимите автомобиль на подъёмнике, выверните гайку крепления колеса в сборе (5 шт.), снимите колесо в сборе.
🔧 Головка 21 мм
Установка 2 шага
-
Установите колесо в сборе, предварительно затяните гайки крепления колеса в сборе (5 шт.).
🔧 головка 21 мм -
Опустите автомобиль на землю, установите крепёжную гайку колеса в сборе (5 шт.). M01-31010003 гайка колеса Момент затяжки: 160±10 Н·м
⚙︎ 160±10 Н·м🔧 торцевая головка 21 ммM01-31010003
Моменты затяжки
| Операция | Момент |
|---|---|
| Опустите автомобиль на землю, установите крепёжную гайку колеса в сбор… | 160±10 Н·м |
2 Декоративная накладка колёсного диска в сборе
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 1 шаг
-
Выверните винты крепления декоративной накладки ступицы в сборе (15 шт.), снимите декоративную накладку ступицы в сборе.
🔧 головка T20
Установка 1 шаг
-
Установите декоративную накладку колёсного диска в сборе, установите крепёжный винт декоративной накладки колёсного диска в сборе (15 шт.). X01-89274013 самонарезающий винт с фланцевой полукруглой головкой и внутренним шлицем Torx Момент затяжки: 1.5 Н·м
⚙︎ 1.5 Н·м🔧 торцевая головка T20X01-89274013
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите декоративную накладку колёсного диска в сборе, установите к… | 1.5 Н·м |
3 Алюминиевый обод
- При использовании монтажной лопатки для шин избегайте повреждения или царапин на диске.
- При демонтаже шины следите за тем, чтобы не задеть и не повредить датчик давления в шинах.
- После установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку шин, после завершения накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Шина
- Датчик давления в шинах в сборе
Снятие 1 шаг
-
Снимите алюминиевый обод
Установка 1 шаг
-
Установите алюминиевый обод колеса.
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Балансировка колеса
4 Алюминиевый обод в сборе
- При использовании монтажной лопатки для шин избегайте повреждения или царапин на диске.
- При демонтаже шины следите за тем, чтобы не задеть и не повредить датчик давления в шинах.
- После установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку шин, после завершения накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Шина
- Датчик давления в шинах в сборе
Снятие 1 шаг
-
Снимите алюминиевый обод.
Установка 1 шаг
-
Установите алюминиевый обод колеса.
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Балансировка колеса
