Тормозные магистрали — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-35060019, X01-35060018, X01-35060011, Q1840616F70, X01-35060034, Q1860816F61, Q1840620F36, X01-35060015, X01-35060013, X01-35060006, X01-35060003
Одноразовые детали: 30 позиц. — при установке заменяются новыми.
1 Интеллектуальная интегрированная тормозная система IPB в сборе
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Некоторые компоненты тормозной системы нельзя ремонтировать по отдельности; демонтаж или отсоединение отдельных компонентов системы может привести к травмам или к неисправной работе системы.
- Разрешается обслуживать только те компоненты, демонтаж и монтаж которых допускается.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Левая защитная панель ножного пространства в сборе
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Соединительная балка левой передней стойки амортизатора
Снятие 7 шагов
-

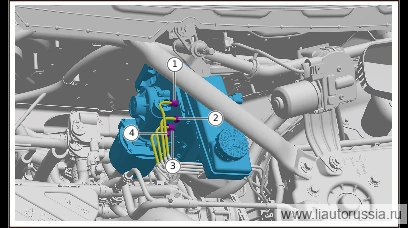

Отсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).
-
Ослабьте фиксирующую гайку тормозной трубки левой передней (1 шт.), отсоедините тормозную трубку левую переднюю от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 комбинированный гаечный ключ 12 мм -

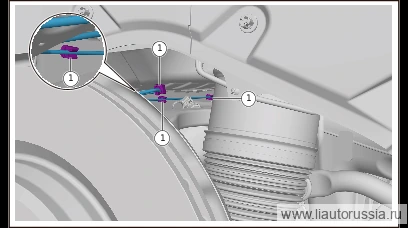

Ослабьте крепёжную гайку правой задней тормозной трубки №1 (1 шт.), отсоедините правую заднюю тормозную трубку №1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожковый гаечный ключ 11 мм -
Ослабьте крепёжную гайку левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 12 мм -
Ослабьте крепёжную гайку тормозной трубки (правая передняя) - левый участок (1 шт.), отсоедините тормозную трубку (правая передняя) - левый участок от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 11 мм -
Нажмите на фиксирующую защёлку педали тормоза в сборе (2 шт.), отсоедините интеллектуальную интегрированную тормозную систему IPB в сборе от педали тормоза в сборе.
-

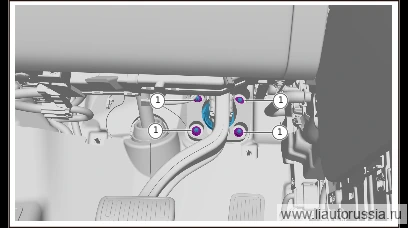

Выверните крепёжную гайку интеллектуальной интегрированной тормозной системы IPB в сборе (4 шт.), снимите интеллектуальную интегрированную тормозную систему IPB в сборе.
🔧 торцевая головка 13 мм
Установка 7 шагов
-
Установите интеллектуальную интегрированную тормозную систему IPB в сборе, установите крепёжную гайку интеллектуальной интегрированной тормозной системы IPB в сборе (4 шт.). Гайка с шестигранной фланцевой головкой Q32008F36 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 мм -
Подсоедините интеллектуальную интегрированную тормозную систему IPB в сборе к педали тормоза в сборе, убедитесь, что фиксатор педали тормоза в сборе (2 шт.) установлен правильно.
-
Подсоедините тормозную трубку правую переднюю (левый участок) к интеллектуальной интегрированной тормозной системе IPB в сборе, установите фиксирующую гайку тормозной трубки правой передней (левый участок) (1 шт.).
🔧 комбинированный гаечный ключ 11 мм -
Подсоедините левую заднюю тормозную трубку №1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку левой задней тормозной трубки №1 (1 шт.).
🔧 рожковый гаечный ключ 12 мм -
Подсоедините правую заднюю тормозную трубку 1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку правой задней тормозной трубки 1 (1 шт.).
🔧 рожково-накидной ключ 11 мм -
Подсоедините тормозную трубку (левая передняя) к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки (левая передняя) (1 шт.).
🔧 рожково-накидной ключ 12 мм -
Подсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите интеллектуальную интегрированную тормозную систему IPB в сб… | 23±2 Н·м |
2 Интеллектуальная интегрированная тормозная система IPB в сборе (мокрого типа)
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Некоторые компоненты тормозной системы нельзя ремонтировать по отдельности; демонтаж или отсоединение отдельных компонентов системы может привести к травмам или к неисправной работе системы.
- Разрешается обслуживать только те компоненты, демонтаж и монтаж которых допускается.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Левая защитная панель ножного пространства в сборе
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Соединительная балка левой передней стойки амортизатора
Снятие 7 шагов
-
Отсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).
-
Ослабьте фиксирующую гайку тормозной трубки левой передней (1 шт.), отсоедините тормозную трубку левую переднюю от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 комбинированный гаечный ключ 12 мм -
Ослабьте крепёжную гайку правой задней тормозной трубки №1 (1 шт.), отсоедините правую заднюю тормозную трубку №1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожковый гаечный ключ 11 мм -
Ослабьте крепёжную гайку левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 12 мм -
Ослабьте крепёжную гайку тормозной трубки (правая передняя) - левый участок (1 шт.), отсоедините тормозную трубку (правая передняя) - левый участок от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 11 мм -
Нажмите на фиксирующую защёлку педали тормоза в сборе (2 шт.), отсоедините интеллектуальную интегрированную тормозную систему IPB в сборе от педали тормоза в сборе.
-
Выверните крепёжную гайку интеллектуальной интегрированной тормозной системы IPB в сборе (4 шт.), снимите интеллектуальную интегрированную тормозную систему IPB в сборе.
🔧 торцевая головка 13 мм
Установка 7 шагов
-
Установите интеллектуальную интегрированную тормозную систему IPB в сборе, установите крепёжную гайку интеллектуальной интегрированной тормозной системы IPB в сборе (4 шт.). Гайка с шестигранной фланцевой головкой Q32008F36 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 мм -
Подсоедините интеллектуальную интегрированную тормозную систему IPB в сборе к педали тормоза в сборе, убедитесь, что фиксатор педали тормоза в сборе (2 шт.) установлен правильно.
-
Подсоедините тормозную трубку правую переднюю (левый участок) к интеллектуальной интегрированной тормозной системе IPB в сборе, установите фиксирующую гайку тормозной трубки правой передней (левый участок) (1 шт.).
🔧 комбинированный гаечный ключ 11 мм -
Подсоедините левую заднюю тормозную трубку №1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку левой задней тормозной трубки №1 (1 шт.).
🔧 рожковый гаечный ключ 12 мм -
Подсоедините правую заднюю тормозную трубку 1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку правой задней тормозной трубки 1 (1 шт.).
🔧 рожково-накидной ключ 11 мм -
Подсоедините тормозную трубку (левая передняя) к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки (левая передняя) (1 шт.).
🔧 рожково-накидной ключ 12 мм -
Подсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите интеллектуальную интегрированную тормозную систему IPB в сб… | 23±2 Н·м |
3 Однопазовый хомут трубки
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
4 Хомут трубки на шесть пазов
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Интегрированный расширительный бачок
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
Снятие 1 шаг
-
Отсоедините трубопроводы от хомута, снимите хомут трубки на шесть пазов.
Установка 1 шаг
-
Установите хомут трубки на шесть каналов, установите трубопровод.
5 Датчик скорости вращения колеса в сборе
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Колесо в сборе (алюминиевое)
Снятие 2 шага
-
Отсоедините разъём жгута проводов датчика скорости вращения колеса в сборе (левого переднего) (1 шт.).
-
Выверните крепёжный болт датчика скорости вращения колеса в сборе (левого переднего) (1 шт.), снимите датчик скорости вращения колеса в сборе (левый передний).
🔧 головка-бита T30
Установка 2 шага
-
Установите датчик скорости вращения колеса в сборе (левый передний), установите крепёжный болт датчика скорости вращения колеса в сборе (левый передний) (1 шт.). Винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем Q215B0612T1F61S Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка с битой T30 -
Подсоедините разъём жгута проводов датчика скорости вращения колеса в сборе (левый передний) (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите датчик скорости вращения колеса в сборе (левый передний), у… | 9±1 Н·м |
6 Хомут трубки на три паза
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 1 шаг
-
Отсоедините магистраль от хомута трубки, снимите трёхпазовый хомут трубки.
Установка 1 шаг
-
Установите трёхпазовый хомут трубки, установите трубопровод.
7 Хомут трубки на четыре паза
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно сгибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Снятие и установка узла топливного бака
Снятие 1 шаг
-
Отсоедините 4 трубопровода от четырёхпазового хомута трубки, снимите четырёхпазовый хомут трубки.
Установка 1 шаг
-
Установите хомут трубки на четыре паза, установите четыре трубопровода на хомуте трубки на четыре паза.
8 Хомут трубки на пять каналов
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 1 шаг
-
Отсоедините трубопровод от хомута трубки, снимите пятипазовый хомут трубки.
Установка 1 шаг
-
Установите хомут трубки на пять пазов, установите трубопроводы.
9 Правый задний тормозной шланг
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шага
-
Выверните крепёжный болт правого заднего тормозного шланга (1 шт.) и шайбу, отсоедините правый задний тормозной шланг от правого заднего тормозного суппорта в сборе.
🔧 торцевая головка Примечание: X01-35060019 крепёжный болт правого заднего тормозного шланга является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 11 ммX01-35060019одноразовая деталь -
Выверните крепёжную гайку правой задней тормозной трубки 2 (1 шт.), отсоедините правую заднюю тормозную трубку 2 от правого заднего тормозного шланга.
🔧 рожково-накидной ключ 11 мм -
Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый задний).
Установка 4 шага
-
Установите тормозной шланг правый задний, установите волнообразную фиксирующую клипсу тормозного шланга.
-
Подсоедините правую заднюю тормозную трубку №2 к правому заднему тормозному шлангу, установите крепёжную гайку правой задней тормозной трубки №2 (1 шт.). X01-35060018 Крепёжная гайка правой задней тормозной трубки №2 Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает наружный диаметр
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №2 и правого заднего тормозного шланга 11 ммX01-35060018 -
Диаметром до 8φ допускается повторное использование.
-
Подсоедините тормозной шланг (правый задний) к тормозному суппорту в сборе (правый задний), установите крепёжный болт тормозного шланга (правый задний) (1 шт.) и шайбу. X01-35060019 Крепёжный болт тормозного шланга (правый задний) Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка Примечание: X01-35060019 крепёжный болт тормозного шланга (правый задний) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 11 ммX01-35060019одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините правую заднюю тормозную трубку №2 к правому заднему тормо… | 16±2 Н·м |
| Подсоедините тормозной шланг (правый задний) к тормозному суппорту в с… | 39±2 Н·м |
10 Тормозная трубка правая задняя
- Тормозная жидкость раздражает кожу и глаза; при случайном попадании немедленно тщательно промойте водой.
- При выполнении операций по отключению высокого напряжения, снятию напряжения и проверке отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электротехнического персонала (IC-карту) на допуск к работам с низковольтным оборудованием, в высоковольтных изолирующих перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов лица, имеющие удостоверение электротехнического персонала (IC-карту) для работы с низким напряжением, должны при этом использовать высоковольтные изолирующие перчатки, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением технического обслуживания и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу — запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование неподходящей или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмированию людей.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждую деталь необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Декоративный колпачок
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Соединительная балка левой передней стойки амортизатора
- Защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шага
-
Выверните фиксирующую гайку тормозной трубки правой задней (1 шт.), отсоедините тормозную трубку правую заднюю от тормозной трубки правой задней 2.
🔧 комбинированный гаечный ключ 11 мм -
Отсоедините правую заднюю тормозную трубку.
-
Выверните крепёжную гайку правой задней тормозной трубки (1 шт.), отсоедините правую заднюю тормозную трубку от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожково-накидной ключ 11 мм -
Отсоедините тормозную трубку (правая задняя), снимите тормозную трубку (правая задняя).
Установка 4 шага
-
Установите тормозную трубку правую заднюю, подсоедините тормозную трубку правую заднюю к интеллектуальной интегрированной тормозной системе IPB в сборе, установите фиксирующую гайку тормозной трубки правой задней (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Установите левую заднюю тормозную трубку.
-
Установите правую заднюю тормозную трубку.
-
Подсоедините тормозную трубку (правая задняя) к тормозной трубке 2 (правая задняя), установите крепёжную гайку тормозной трубки (правая задняя) (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или при повторных демонтажах структура грибовидной головки деформируется. Грибовидную головку на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ можно использовать повторно.
⚙︎ 16±2 Н·м🔧 рожково-накидной ключ Примечание: данное соединение представляет собой соединение «папа-мама» (грибовидная головка и раструб); герметизация соединения обеспечивается за счёт деформации и обжатия грибовидной головки тормозной трубки (правая задняя) и тормозной трубки 2 (правая задняя) 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите тормозную трубку правую заднюю, подсоедините тормозную труб… | 18±2 Н·м |
| Подсоедините тормозную трубку (правая задняя) к тормозной трубке 2 (пр… | 16±2 Н·м |
11 Тормозная трубка правая задняя 1
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защитная балка шасси
- Левая передняя нижняя защита днища
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- ЭБУ двигателя
- Слив и заправка тормозной жидкости
Снятие 5 шагов
-
Выверните крепёжную гайку тормозной трубки 1 (правая задняя) (1 шт.), отсоедините тормозную трубку 1 (правая задняя) от тормозной трубки 2 (правая задняя).
🔧 рожково-накидной ключ 11 мм -
Отсоедините тормозную трубку правую заднюю 1.
-
Отсоедините тормозную трубку правую заднюю 1.
-
Выверните крепёжную гайку правой задней тормозной трубки №1 (1 шт.), отсоедините правую заднюю тормозную трубку №1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожковый гаечный ключ 11 мм -
Расстыкуйте фиксатор правой задней тормозной трубки 1 (1 шт.), снимите правую заднюю тормозную трубку 1.
Установка 5 шагов
-
Установите тормозную трубку 1 (правая задняя).
-
Подсоедините тормозную трубку правую заднюю 1 к ESP модулю управления в сборе, установите фиксирующую гайку тормозной трубки правой задней 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Установите тормозную трубку 1 (правая задняя).
-
Установите тормозную трубку 1 (правая задняя).
-
Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозной трубке №2, установите крепёжную гайку правой задней тормозной трубки №1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №1 и правой задней тормозной трубки №2 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините тормозную трубку правую заднюю 1 к ESP модулю управления… | 16±2 Н·м |
| Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозн… | 16±2 Н·м |
12 Правая задняя тормозная трубка 2
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании на них необходимо немедленно тщательно промыть их водой.
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен использовать высоковольтные диэлектрические перчатки и одновременно обеспечить собственную электроизоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и разборки/сборки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- Защитная балка шасси
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
- Снятие и установка узла топливного бака
Снятие 8 шагов
-
Выверните крепёжную гайку тормозной трубки 1 (правая задняя) (1 шт.), отсоедините тормозную трубку 1 (правая задняя) от тормозной трубки 2 (правая задняя).
🔧 рожково-накидной ключ 11 мм -
Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
-
Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.
🔧 торцевая головка 10 мм -
Отсоедините правую заднюю тормозную трубку 2.
-
Отсоедините правую заднюю тормозную трубку 2.
-
Отсоедините правую заднюю тормозную трубку 2.
-
Отсоедините фиксатор тормозной трубки 2 (правая задняя) (1 шт.).
-
Выверните фиксирующую гайку тормозной трубки правой задней 2 (1 шт.), отсоедините тормозную трубку правую заднюю 2 от тормозного шланга правого заднего, снимите тормозную трубку правую заднюю 2.
🔧 комбинированный гаечный ключ 11 мм
Установка 8 шагов
-
Установите правую заднюю тормозную трубку №2, подсоедините правую заднюю тормозную трубку №2 к правому заднему тормозному шлангу, установите крепёжную гайку правой задней тормозной трубки №2 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №2 и правого заднего тормозного шланга 11 мм -
Установите фиксатор правой задней тормозной трубки 2 (1 шт.).
-
Установите тормозную трубку 2 (правая задняя).
-
Установите тормозную трубку 2 (правая задняя).
-
Установите тормозную трубку 2 (правая задняя).
-
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).
-
Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозной трубке №2, установите крепёжную гайку правой задней тормозной трубки №1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №1 и правой задней тормозной трубки №2 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите правую заднюю тормозную трубку №2, подсоедините правую задн… | 16±2 Н·м |
| Установите монтажный кронштейн хомута трубки, установите крепёжную гай… | 9±1 Н·м |
| Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозн… | 16±2 Н·м |
13 Правый передний тормозной шланг
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шага
-
Выверните фиксирующий болт тормозного шланга правого переднего (1 шт.) и шайбу, отсоедините тормозной шланг правый передний от тормозного суппорта правого переднего в сборе.
🔧 головка Внимание: X01-35060011 фиксирующий болт тормозного шланга правого переднего является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 11 ммX01-35060011одноразовая деталь -
Выверните крепёжный болт правого переднего тормозного шланга (2 шт.).
🔧 торцевая головка Примечание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь -
Выверните крепёжную гайку правой передней тормозной трубки (1 шт.), отсоедините правый участок правой передней тормозной трубки от правого переднего тормозного шланга.
🔧 рожково-накидной ключ 11 мм -
Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый передний).
Установка 4 шага
-
Установите правую переднюю тормозную трубку (жёсткую), установите волновой зажим тормозного шланга.
-
Подсоедините правую переднюю тормозную трубку — правый участок к правому переднему тормозному шлангу, установите крепёжную гайку правой передней тормозной трубки (1 шт.). X01-35060034 Крепёжная гайка правой передней тормозной трубки — правого участка Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой передней тормозной трубки — правого участка и правого переднего тормозного шланга 11 ммX01-35060034 -
Установите болт крепления правого переднего тормозного шланга (2 шт.). Q1840616F70 Момент затяжки болта с шестигранной фланцевой головкой: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Подсоедините тормозной шланг (правый передний) к тормозному суппорту в сборе (правый передний), установите крепёжный болт тормозного шланга (правый передний) (1 шт.) и шайбу. X01-35060011 Крепёжный болт тормозного шланга (правый передний) Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 головка Примечание: X01-35060011 крепёжный болт тормозного шланга (правый передний) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 11 ммX01-35060011одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините правую переднюю тормозную трубку — правый участок к право… | 16±2 Н·м |
| Установите болт крепления правого переднего тормозного шланга (2 шт.).… | 9±1 Н·м |
| Подсоедините тормозной шланг (правый передний) к тормозному суппорту в… | 37±2 Н·м |
14 Кронштейн правого переднего тормозного шланга - сторона кузова
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шага
-
Выверните крепёжную гайку правой передней тормозной трубки (1 шт.), отсоедините правый участок правой передней тормозной трубки от правого переднего тормозного шланга.
🔧 рожково-накидной ключ 11 мм -
Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый передний).
-
Выверните болт крепления кронштейна правого переднего тормозного шланга со стороны кузова (1 шт.), снимите кронштейн правого переднего тормозного шланга со стороны кузова.
🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммQ1860816F61одноразовая деталь
Установка 3 шага
-
Установите кронштейн тормозного шланга (правый передний) - конец со стороны кузова, установите крепёжный болт кронштейна тормозного шланга (правый передний) - конец со стороны кузова (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь -
Установите правую переднюю тормозную трубку (жёсткую), установите волновой зажим тормозного шланга.
-
Подсоедините правую переднюю тормозную трубку — правый участок к правому переднему тормозному шлангу, установите крепёжную гайку правой передней тормозной трубки (1 шт.). X01-35060034 Крепёжная гайка правой передней тормозной трубки — правого участка Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой передней тормозной трубки — правого участка и правого переднего тормозного шланга 11 ммX01-35060034
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн тормозного шланга (правый передний) - конец со ст… | 23±2 Н·м |
| Подсоедините правую переднюю тормозную трубку — правый участок к право… | 16±2 Н·м |
15 Кронштейн правого переднего тормозного шланга - сторона амортизатора
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шага
-
Отсоедините фиксирующий хомут левого переднего тормозного шланга (1 шт.).
-
Выверните болт крепления левого переднего тормозного шланга (1 шт.).
🔧 головка 8 мм -
Выверните крепёжный болт кронштейна левого переднего тормозного шланга - сторона амортизатора (1 шт.), снимите кронштейн левого переднего тормозного шланга - сторона амортизатора.
🔧 торцевая головка Примечание: Q1860816F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь
Установка 3 шага
-
Установите кронштейн правого переднего тормозного шланга — сторона амортизатора, установите крепёжный болт кронштейна правого переднего тормозного шланга — сторона амортизатора (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 8 ммQ1860816F61одноразовая деталь -
Установите правый передний тормозной шланг, установите болт крепления правого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 8 ммQ1840616F70 -
Установите фиксирующую скобу правого переднего тормозного шланга (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн правого переднего тормозного шланга — сторона амо… | 23±2 Н·м |
| Установите правый передний тормозной шланг, установите болт крепления… | 9±1 Н·м |
16 Кронштейн правого переднего тормозного шланга - сторона поворотного кулака
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шага
-
Отсоедините фиксирующий хомут жгута проводов датчика скорости вращения правого переднего колеса в сборе (1 шт.), отведите жгут проводов датчика скорости вращения правого переднего колеса в сборе в сторону.
-
Выверните болт крепления правого переднего тормозного шланга (1 шт.), отведите правый передний тормозной шланг в сторону.
🔧 головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Выверните крепёжный болт кронштейна правого переднего тормозного шланга - сторона поворотного кулака (2 шт.), снимите кронштейн правого переднего тормозного шланга - сторона поворотного кулака.
🔧 торцевая головка Примечание: Q1840616F70 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь
Установка 3 шага
-
Установите кронштейн тормозного шланга правого переднего колеса — конец поворотного кулака, установите фиксирующий болт кронштейна тормозного шланга правого переднего колеса — конец поворотного кулака (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь -
Установите правый передний тормозной шланг, установите болт крепления правого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Установите жгут проводов датчика скорости вращения левого переднего колеса в сборе, установите фиксирующую скобу жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн тормозного шланга правого переднего колеса — коне… | 9±1 Н·м |
| Установите правый передний тормозной шланг, установите болт крепления… | 9±1 Н·м |
17 Правая передняя тормозная трубка (жёсткая) - правый участок
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шага
-
Выверните гайку крепления левого участка правой передней тормозной трубки (жёсткой) (1 шт.), отсоедините левый участок правой передней тормозной трубки от правого участка правой передней тормозной трубки.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините правую секцию правой передней тормозной трубки (жёсткой).
-
Выверните крепёжную гайку правой передней тормозной трубки (жёсткой) - правый участок (1 шт.), отсоедините соединение правой передней тормозной трубки (жёсткой) - правый участок с правым передним тормозным шлангом.
🔧 комбинированный гаечный ключ 11 мм -
Отсоедините фиксирующий фиксатор (4 шт.) тормозной трубки правого переднего колеса — правый участок, снимите тормозную трубку правого переднего колеса — правый участок.
Установка 4 шага
-
Установите правый участок правой передней тормозной трубки, установите фиксирующий хомут правого участка правой передней тормозной трубки (4 шт.).
-
Подсоедините правую секцию правой передней тормозной трубки к правому переднему тормозному шлангу, установите гайку крепления правой секции правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки/сборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ может быть использована повторно.
⚙︎ 16±2 Н·м🔧 рожковый ключ Примечание: данное соединение представляет собой разъёмное соединение папа-мама (грибовидная головка и раструб), герметизация достигается за счёт деформации грибовидной головки правой секции правой передней тормозной трубки и правого переднего тормозного шланга под сжатием 11 мм -
Установите правую переднюю тормозную трубку (жёсткую) - правый участок.
-
Подсоедините тормозную трубку правого переднего колеса — правый участок к тормозной трубке правого переднего колеса — левый участок, установите фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок. Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидную головку на конце тормозной трубки при отсутствии порезов можно использовать повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Внимание: данное соединение выполнено по типу «папа-мама» (грибовидная головка и раструб), герметичность соединения обеспечивается деформацией грибовидной головки под сжатием тормозной трубки правого переднего колеса — правый участок и тормозной трубки правого переднего колеса — левый участок 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините правую секцию правой передней тормозной трубки к правому… | 16±2 Н·м |
| Подсоедините тормозную трубку правого переднего колеса — правый участо… | 16±2 Н·м |
18 Левый участок правой передней тормозной трубки
- Тормозная жидкость раздражает кожу и глаза; при случайном попадании немедленно тщательно промойте водой.
- При выполнении операций по отключению высокого напряжения, снятию напряжения и проверке отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электротехнического персонала (IC-карту) на допуск к работам с низковольтным оборудованием, в высоковольтных изолирующих перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов лица, имеющие удостоверение электротехнического персонала (IC-карту) для работы с низким напряжением, должны при этом использовать высоковольтные изолирующие перчатки, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением технического обслуживания и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу — запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование неподходящей или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмированию людей.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждую деталь необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Декоративный колпачок
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Соединительная балка левой передней стойки амортизатора
- Защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шага
-
Выверните гайку крепления левого участка правой передней тормозной трубки (жёсткой) (1 шт.), отсоедините левый участок правой передней тормозной трубки от правого участка правой передней тормозной трубки.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините правую переднюю тормозную трубку (жёсткую) - левый участок.
-
Выверните фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок, отсоедините тормозную трубку правого переднего колеса — левый участок от блока IPB интеллектуальной интегрированной тормозной системы в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините левый участок правой передней тормозной трубки, снимите левый участок правой передней тормозной трубки.
Установка 4 шага
-
Установите левую секцию правой передней тормозной трубки, подсоедините левую секцию правой передней тормозной трубки к блоку интеллектуальной интегрированной тормозной системы IPB в сборе, установите гайку крепления левой секции правой передней тормозной трубки (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожковый ключ 11 мм -
Установите правую переднюю тормозную трубку (жёсткую) - левый участок.
-
Установите правую переднюю тормозную трубку (жёсткую) - левый участок.
-
Подсоедините тормозную трубку правого переднего колеса — левый участок к тормозной трубке правого переднего колеса — правый участок, установите фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок. Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидную головку на конце тормозной трубки при отсутствии порезов можно использовать повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Внимание: данное соединение выполнено по типу «папа-мама» (грибовидная головка и раструб), герметичность соединения обеспечивается деформацией грибовидной головки под сжатием тормозной трубки правого переднего колеса — левый участок и тормозной трубки правого переднего колеса — правый участок 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левую секцию правой передней тормозной трубки, подсоедините… | 18±2 Н·м |
| Подсоедините тормозную трубку правого переднего колеса — левый участок… | 16±2 Н·м |
19 Бачок тормозной жидкости
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 3 шага
-
Отверните крышку бачка тормозной жидкости, при помощи подходящего шприца откачайте тормозную жидкость из бачка тормозной жидкости.
-
Выверните фиксирующий болт (2 шт.) бачка тормозной жидкости.
🔧 Внимание: Q1840620F36 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую детальQ1840620F36 -
Отсоедините хомут соединительной трубки бачка тормозной жидкости (1 шт.), отсоедините бачок тормозной жидкости от соединительной трубки бачка тормозной жидкости, снимите бачок тормозной жидкости.
Установка 3 шага
-
Установите бачок тормозной жидкости, подсоедините соединительную трубку бачка тормозной жидкости к бачку тормозной жидкости, установите хомут соединительной трубки бачка тормозной жидкости (1 шт.).
-
Установите крепёжный болт бачка тормозной жидкости (2 шт.). Q1840620F36 комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: Q1840620F36 комплект шестигранного болта и плоской шайбы является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 10 ммQ1840620F36 -
Долейте тормозную жидкость до уровня 4 мм ниже отметки MAX, установите крышку бачка тормозной жидкости.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжный болт бачка тормозной жидкости (2 шт.). Q1840620F3… | 9±1 Н·м |
20 Соединительная трубка бачка тормозной жидкости
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 2 шага
-
Отверните крышку бачка тормозной жидкости, при помощи подходящего шприца откачайте тормозную жидкость из бачка тормозной жидкости.
-
Отсоедините фиксирующий хомут соединительной трубки бачка тормозной жидкости (2 шт.), снимите соединительную трубку бачка тормозной жидкости.
Примечание. Перед демонтажем подложите ветошь под места соединений с обеих сторон соединительной трубки бачка тормозной жидкости для впитывания тормозной жидкости.
Установка 2 шага
-
Установите соединительную трубку бачка тормозной жидкости, установите фиксирующий хомут (2 шт.) соединительной трубки бачка тормозной жидкости.
Примечание. Уберите ветошь и полностью удалите остатки тормозной жидкости. -
Долейте тормозную жидкость до уровня 4 мм ниже отметки MAX, установите крышку бачка тормозной жидкости.
21 Волнообразный фиксирующий зажим тормозного шланга
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 1 шаг
-
Снимите волновой зажим тормозного шланга (левый передний).
Установка 1 шаг
-
Установите волнообразную зажимную пластину тормозного шланга (левый передний).
22 Пучок тормозных трубок (жёстких)
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 25
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Левый уплотнитель моторного отсека
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Интегрированный расширительный бачок
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 12 шагов
-
Ослабьте крепёжную гайку правой передней тормозной трубки (жёсткой) - левый участок (1 шт.), отсоедините соединение правой передней тормозной трубки (жёсткой) - левый участок с правой передней тормозной трубкой (жёсткой) - правый участок.
🔧 комбинированный гаечный ключ 11 мм -
Ослабьте фиксирующую гайку (1 шт.) тормозной трубки правого заднего колеса 1, отсоедините тормозную трубку правого заднего колеса 1 от тормозной трубки правого заднего колеса 2.
🔧 Комбинированный гаечный ключ 11 мм -
Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините пучок тормозных трубок.
-
Ослабьте крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) задней камеры главного цилиндра с модулем управления iBooster в сборе с главным цилиндром.
🔧 комбинированный гаечный ключ 11 мм -
Ослабьте фиксирующую гайку (1 шт.) тормозной трубки передней камеры главного цилиндра, отсоедините тормозную трубку передней камеры главного цилиндра от блока управления iBooster с главным цилиндром в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините пучок тормозных трубок.
-
Ослабьте гайку крепления тормозной трубки заднего контура главного цилиндра (1 шт.), отсоедините тормозную трубку заднего контура главного цилиндра от модуля управления ESP в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Ослабьте гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.), отсоедините тормозную трубку передней камеры главного тормозного цилиндра от блока управления ESP в сборе.
🔧 рожковый ключ 11 мм -
Ослабьте крепёжную гайку левой задней тормозной трубки (жёсткой) 1 (1 шт.), отсоедините соединение левой задней тормозной трубки (жёсткой) 1 с модулем управления ESP в сборе.
🔧 комбинированный гаечный ключ 11 мм -
Ослабьте фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок, отсоедините тормозную трубку правого переднего колеса — левый участок от блока управления ESP в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Ослабьте гайку крепления правой задней тормозной трубки 1 (1 шт.), отсоедините правую заднюю тормозную трубку 1 от модуля управления ESP в сборе, снимите пучок тормозных трубок.
🔧 Комбинированный гаечный ключ 11 мм
Установка 12 шагов
-
Установите пучок тормозных трубок, подсоедините правую заднюю тормозную трубку 1 к блоку управления ESP в сборе, установите гайку крепления правой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм -
Подсоедините левый участок правой передней тормозной трубки к блоку управления ESP в сборе, установите крепёжную гайку левого участка правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный ключ 11 мм -
Подсоедините левую заднюю тормозную трубку (жёсткую) 1 с модулем управления ESP в сборе, установите крепёжную гайку левой задней тормозной трубки (жёсткой) 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Соедините тормозную трубку передней камеры главного цилиндра с блоком управления ESP в сборе, установите крепёжную гайку тормозной трубки передней камеры главного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Подсоедините тормозную трубку задней камеры главного цилиндра к блоку управления ESP в сборе, установите фиксирующую гайку (1 шт.) тормозной трубки задней камеры главного цилиндра. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Установите пучок тормозных трубок.
-
Подсоедините тормозную трубку передней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 головка 11 мм -
Подсоедините тормозную трубку (жёсткую) задней камеры главного цилиндра с модулем управления iBooster в сборе с главным цилиндром, установите крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 торцевая головка 11 мм -
Установите пучок тормозных трубок.
-
Подсоедините тормозную трубку левого заднего колеса 1 к тормозной трубке левого заднего колеса 2, установите фиксирующую гайку (1 шт.) тормозной трубки левого заднего колеса 1. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Подсоедините правую заднюю тормозную трубку 1 к правой задней тормозной трубке 2, установите гайку крепления правой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Подсоедините левую секцию правой передней тормозной трубки к правой секции правой передней тормозной трубки, установите гайку крепления левой секции правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите пучок тормозных трубок, подсоедините правую заднюю тормозну… | 16±2 Н·м |
| Подсоедините левый участок правой передней тормозной трубки к блоку уп… | 16±2 Н·м |
| Подсоедините левую заднюю тормозную трубку (жёсткую) 1 с модулем управ… | 16±2 Н·м |
| Соедините тормозную трубку передней камеры главного цилиндра с блоком… | 16±2 Н·м |
| Подсоедините тормозную трубку задней камеры главного цилиндра к блоку… | 16±2 Н·м |
| Подсоедините тормозную трубку передней камеры главного тормозного цили… | 16±2 Н·м |
| Подсоедините тормозную трубку (жёсткую) задней камеры главного цилиндр… | 16±2 Н·м |
| Подсоедините тормозную трубку левого заднего колеса 1 к тормозной труб… | 16±2 Н·м |
| Подсоедините правую заднюю тормозную трубку 1 к правой задней тормозно… | 16±2 Н·м |
| Подсоедините левую секцию правой передней тормозной трубки к правой се… | 16±2 Н·м |
23 Тормозная трубка (жёсткая) задней камеры главного цилиндра
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Впускной патрубок воздушного фильтра в сборе
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Интегрированный расширительный бачок
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
Снятие 3 шага
-
Выверните гайку крепления тормозной трубки заднего контура главного цилиндра (1 шт.), отсоедините заднюю тормозную трубку главного цилиндра от модуля управления iBooster с главным цилиндром в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините тормозную трубку задней камеры главного тормозного цилиндра.
-
Выверните крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) задней камеры главного цилиндра с модулем управления ESP в сборе, снимите тормозную трубку (жёсткую) задней камеры главного цилиндра.
🔧 комбинированный гаечный ключ 11 мм
Установка 3 шага
-
Установите тормозную трубку задней камеры главного цилиндра, подсоедините тормозную трубку задней камеры главного цилиндра к блоку управления ESP в сборе, установите фиксирующую гайку (1 шт.) тормозной трубки задней камеры главного цилиндра. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Установите тормозную трубку заднего контура главного цилиндра.
-
Подсоедините тормозную трубку задней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки задней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите тормозную трубку задней камеры главного цилиндра, подсоедин… | 16±2 Н·м |
| Подсоедините тормозную трубку задней камеры главного тормозного цилинд… | 16±2 Н·м |
24 Тормозная трубка (жёсткая) передней камеры главного цилиндра
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Впускной патрубок воздушного фильтра в сборе
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Интегрированный расширительный бачок
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
Снятие 3 шага
-
Выверните гайку крепления тормозной трубки переднего контура главного цилиндра (1 шт.), отсоедините тормозную трубку переднего контура главного цилиндра от модуля управления iBooster с главным цилиндром в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините тормозную трубку передней камеры главного тормозного цилиндра.
-
Выверните крепёжную гайку тормозной трубки (жёсткой) передней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) передней камеры главного цилиндра с модулем управления ESP в сборе, снимите тормозную трубку (жёсткую) задней камеры главного цилиндра.
🔧 комбинированный гаечный ключ 11 мм
Установка 3 шага
-
Установите тормозную трубку передней камеры главного цилиндра, подсоедините тормозную трубку передней камеры главного цилиндра к блоку управления ESP в сборе, установите фиксирующую гайку (1 шт.) тормозной трубки передней камеры главного цилиндра. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Установите тормозную трубку переднего контура главного цилиндра.
-
Подсоедините тормозную трубку передней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите тормозную трубку передней камеры главного цилиндра, подсоед… | 16±2 Н·м |
| Подсоедините тормозную трубку передней камеры главного тормозного цили… | 16±2 Н·м |
25 Левый задний тормозной шланг
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шага
-
Выверните болт крепления левого заднего тормозного шланга (1 шт.) и шайбу, отсоедините левый задний тормозной шланг от левого заднего тормозного суппорта в сборе.
🔧 Головка Примечание: X01-35060015 Болт крепления левого заднего тормозного шланга является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 11 ммX01-35060015одноразовая деталь -
Выверните гайку крепления левой задней тормозной трубки 2 (1 шт.), отсоедините левую заднюю тормозную трубку 2 от левого заднего тормозного шланга.
🔧 рожковый ключ 11 мм -
Снимите волновой зажим тормозного шланга, снимите левый задний тормозной шланг.
Установка 4 шага
-
Установите тормозной шланг левого заднего колеса, установите волнообразную зажимную пластину тормозного шланга.
-
Подсоедините левую заднюю тормозную трубку 2 к левому заднему тормозному шлангу, установите гайку крепления левой задней тормозной трубки 2 (1 шт.). X01-35060013 Гайка крепления левой задней тормозной трубки 2 Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой задней тормозной трубки 2 и левого заднего тормозного шланга 11 ммX01-35060013 -
Диаметром до 8φ допускается повторное использование.
-
Подсоедините левый задний тормозной шланг к правому заднему тормозному суппорту в сборе, установите болт крепления левого заднего тормозного шланга (1 шт.) и шайбу. X01-35060015 Болт крепления левого заднего тормозного шланга Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка Примечание: X01-35060015 Болт крепления левого заднего тормозного шланга является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 11 ммX01-35060015одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините левую заднюю тормозную трубку 2 к левому заднему тормозно… | 16±2 Н·м |
| Подсоедините левый задний тормозной шланг к правому заднему тормозному… | 39±2 Н·м |
26 Левая задняя тормозная трубка (жёсткая)
- Тормозная жидкость раздражает кожу и глаза; при случайном попадании немедленно тщательно промойте водой.
- При выполнении операций по отключению высокого напряжения, снятию напряжения и проверке отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электротехнического персонала (IC-карту) на допуск к работам с низковольтным оборудованием, в высоковольтных изолирующих перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов лица, имеющие удостоверение электротехнического персонала (IC-карту) для работы с низким напряжением, должны при этом использовать высоковольтные изолирующие перчатки, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением технического обслуживания и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу — запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование неподходящей или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмированию людей.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждую деталь необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Декоративный колпачок
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Соединительная балка левой передней стойки амортизатора
- Защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шага
-
Выверните гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку от левой задней тормозной трубки 2.
🔧 Комбинированный гаечный ключ 12 мм -
Отсоедините левую заднюю тормозную трубку.
-
Выверните крепёжную гайку левой задней тормозной трубки (жёсткой) (1 шт.), отсоедините соединение левой задней тормозной трубки (жёсткой) с интеллектуальной интегрированной тормозной системой IPB в сборе.
🔧 комбинированный гаечный ключ 12 мм -
Отсоедините тормозную трубку левого заднего колеса, снимите тормозную трубку левого заднего колеса.
Установка 4 шага
-
Установите левую заднюю тормозную трубку, подсоедините левую заднюю тормозную трубку к интеллектуальной интегрированной тормозной системе IPB в сборе, установите гайку крепления левой задней тормозной трубки (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 Комбинированный гаечный ключ 12 мм -
Установите левую заднюю тормозную трубку.
-
Установите левую заднюю тормозную трубку.
-
Подсоедините левую заднюю тормозную трубку к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки/сборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ может быть использована повторно.
⚙︎ 16±2 Н·м🔧 рожковый ключ Примечание: данное соединение представляет собой разъёмное соединение папа-мама (грибовидная головка и раструб), герметизация достигается за счёт деформации грибовидной головки левой задней тормозной трубки и левой задней тормозной трубки 2 под сжатием 12 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левую заднюю тормозную трубку, подсоедините левую заднюю то… | 18±2 Н·м |
| Подсоедините левую заднюю тормозную трубку к левой задней тормозной тр… | 16±2 Н·м |
27 Левая задняя тормозная трубка (жёсткая) 1
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная балка шасси
- Левая передняя нижняя защита днища
- Подъём и опускание автомобиля
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- ЭБУ двигателя
- Слив и заправка тормозной жидкости
Снятие 4 шага
-
Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 Комбинированный гаечный ключ 12 мм -
Отсоедините фиксирующую скобу левой задней тормозной трубки 1 (3 шт.).
-
Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините фиксирующий фиксатор левой задней тормозной трубки (жёсткой) 1 (1 шт.), снимите левую заднюю тормозную трубку (жёсткую) 1.
Установка 4 шага
-
Установите тормозную трубку левого заднего колеса 1, убедитесь, что фиксирующий фиксатор (1 шт.) тормозной трубки левого заднего колеса 1 установлен до конца.
-
Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Установите левую заднюю тормозную трубку 1, убедитесь, что фиксирующая скоба левой задней тормозной трубки 1 (3 шт.) установлена правильно.
-
Подсоедините левую заднюю тормозную трубку (жёсткую) 1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку левой задней тормозной трубки (жёсткой) 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 12 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной… | 16±2 Н·м |
| Подсоедините левую заднюю тормозную трубку (жёсткую) 1 к интеллектуаль… | 16±2 Н·м |
28 Тормозная трубка левого заднего колеса 2
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании на них необходимо немедленно тщательно промыть их водой.
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен использовать высоковольтные диэлектрические перчатки и одновременно обеспечить собственную электроизоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и разборки/сборки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- Защитная балка шасси
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
- Снятие и установка узла топливного бака
Снятие 8 шагов
-
Выверните гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.
🔧 рожковый ключ 11 мм -
Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
-
Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.
🔧 торцевая головка 10 мм -
Отсоедините левую заднюю тормозную трубку (жёсткую) 2.
-
Отсоедините левую заднюю тормозную трубку (жёсткую) 2.
-
Отсоедините левую заднюю тормозную трубку (жёсткую) 2.
-
Отсоедините фиксирующий фиксатор (4 шт.) тормозной трубки левого заднего колеса 2.
-
Выверните гайку крепления левой задней тормозной трубки 2 (1 шт.), отсоедините левую заднюю тормозную трубку 2 от левого заднего тормозного шланга, снимите левую заднюю тормозную трубку 2.
🔧 Комбинированный гаечный ключ 11 мм
Установка 8 шагов
-
Установите левую заднюю тормозную трубку 2, подсоедините левую заднюю тормозную трубку 2 к левому заднему тормозному шлангу, установите гайку крепления левой задней тормозной трубки 2 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки/сборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ может быть использована повторно.
⚙︎ 16±2 Н·м🔧 рожковый ключ Примечание: данное соединение представляет собой разъёмное соединение папа-мама (грибовидная головка и раструб), герметизация достигается за счёт деформации грибовидной головки левой задней тормозной трубки 2 и левого заднего тормозного шланга под сжатием 11 мм -
Установите фиксирующий фиксатор левой задней тормозной трубки (жёсткой) 2 (4 шт.).
-
Установите тормозную трубку левого заднего колеса 2.
-
Установите тормозную трубку левого заднего колеса 2.
-
Установите тормозную трубку левого заднего колеса 2.
-
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).
-
Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой задней тормозной трубки 1 и левой задней тормозной трубки 2 11 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левую заднюю тормозную трубку 2, подсоедините левую заднюю… | 16±2 Н·м |
| Установите монтажный кронштейн хомута трубки, установите крепёжную гай… | 9±1 Н·м |
| Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной… | 16±2 Н·м |
29 Левый передний тормозной шланг
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шага
-
Выверните фиксирующий болт (1 шт.) тормозного шланга левого переднего колеса и шайбу, отсоедините тормозной шланг левого переднего колеса от тормозного суппорта левого переднего колеса в сборе.
🔧 Головка Внимание: X01-35060006 фиксирующий болт тормозного шланга левого переднего колеса является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 11 ммX01-35060006одноразовая деталь -
Выверните крепёжный болт левого переднего тормозного шланга (2 шт.).
🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Выверните гайку крепления левой передней тормозной трубки (1 шт.), отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга.
🔧 рожковый ключ 11 мм -
Снимите волновой зажим тормозного шланга, снимите левый передний тормозной шланг.
Установка 4 шага
-
Установите тормозную трубку левого переднего колеса, установите волнообразную зажимную пластину тормозного шланга.
-
Подсоедините левую переднюю тормозную трубку к левому переднему тормозному шлангу, установите гайку крепления левой передней тормозной трубки (1 шт.). X01-35060003 Гайка крепления левой передней тормозной трубки Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой передней тормозной трубки и левого переднего тормозного шланга 11 ммX01-35060003 -
Установите болт крепления левого переднего тормозного шланга (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Подсоедините левый передний тормозной шланг к левому переднему тормозному суппорту в сборе, установите крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу. X01-35060006 крепёжный болт левого переднего тормозного шланга Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 торцевая головка Примечание: X01-35060006 крепёжный болт левого переднего тормозного шланга является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 11 ммX01-35060006одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините левую переднюю тормозную трубку к левому переднему тормоз… | 16±2 Н·м |
| Установите болт крепления левого переднего тормозного шланга (2 шт.).… | 9±1 Н·м |
| Подсоедините левый передний тормозной шланг к левому переднему тормозн… | 37±2 Н·м |
30 Кронштейн тормозного шланга левого переднего колеса — конец кузова
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шага
-
Выверните гайку крепления левой передней тормозной трубки (1 шт.), отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга.
🔧 рожковый ключ 11 мм -
Снимите волновой зажим тормозного шланга, снимите левый передний тормозной шланг.
-
Выверните болт крепления кронштейна левого переднего тормозного шланга — сторона кузова (1 шт.), снимите кронштейн левого переднего тормозного шланга — сторона кузова.
🔧 головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 13 ммQ1860816F61одноразовая деталь
Установка 3 шага
-
Установите тормозную трубку левого переднего колеса, установите волнообразную зажимную пластину тормозного шланга.
-
Подсоедините левую переднюю тормозную трубку к левому переднему тормозному шлангу, установите гайку крепления левой передней тормозной трубки (1 шт.). X01-35060003 Гайка крепления левой передней тормозной трубки Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой передней тормозной трубки и левого переднего тормозного шланга 11 ммX01-35060003 -
Установите кронштейн левого переднего тормозного шланга - сторона кузова, установите крепёжный болт кронштейна левого переднего тормозного шланга - сторона кузова (1 шт.). Q1860816F61 шестигранный фланцевый болт Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: Q1860816F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Подсоедините левую переднюю тормозную трубку к левому переднему тормоз… | 16±2 Н·м |
| Установите кронштейн левого переднего тормозного шланга - сторона кузо… | 23±2 Н·м |
31 Кронштейн тормозного шланга левого переднего колеса — конец амортизатора
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шага
-
Отсоедините фиксирующий хомут левого переднего тормозного шланга (1 шт.).
-
Выверните болт крепления левого переднего тормозного шланга (1 шт.).
🔧 головка 8 мм -
Выверните крепёжный болт кронштейна левого переднего тормозного шланга - сторона амортизатора (1 шт.), снимите кронштейн левого переднего тормозного шланга - сторона амортизатора.
🔧 торцевая головка Примечание: Q1860816F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь
Установка 3 шага
-
Установите кронштейн левого переднего тормозного шланга — сторона амортизатора, установите болт крепления кронштейна левого переднего тормозного шланга — сторона амортизатора (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 13 ммQ1860816F61одноразовая деталь -
Установите левый передний тормозной шланг, установите крепёжный болт левого переднего тормозного шланга (1 шт.). Q1840616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 8 ммQ1840616F70 -
Установите фиксирующий фиксатор (1 шт.) тормозного шланга левого переднего колеса.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн левого переднего тормозного шланга — сторона амор… | 23±2 Н·м |
| Установите левый передний тормозной шланг, установите крепёжный болт л… | 9±1 Н·м |
32 Кронштейн левого переднего тормозного шланга — сторона поворотного кулака
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шага
-
Отсоедините фиксирующий фиксатор жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.), отведите жгут проводов датчика скорости вращения левого переднего колеса в сборе в сторону.
-
Отсоедините фиксирующий фиксатор (2 шт.) жгута проводов датчика износа тормозных колодок, отведите жгут проводов датчика износа тормозных колодок в сторону.
-
Выверните болт крепления левого переднего тормозного шланга (1 шт.), отведите левый передний тормозной шланг в сторону.
🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Выверните болт крепления кронштейна левого переднего тормозного шланга — сторона поворотного кулака (2 шт.), снимите кронштейн левого переднего тормозного шланга — сторона поворотного кулака.
🔧 головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь
Установка 4 шага
-
Установите кронштейн левого переднего тормозного шланга - сторона поворотного кулака, установите крепёжный болт кронштейна левого переднего тормозного шланга - сторона поворотного кулака (2 шт.). Q1840616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: Q1840616F70 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь -
Установите тормозной шланг левого переднего колеса, установите фиксирующий болт (1 шт.) тормозного шланга левого переднего колеса. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь -
Установите жгут проводов датчика износа тормозных колодок, установите фиксирующий хомут жгута проводов датчика износа тормозных колодок (2 шт.).
-
Установите жгут проводов датчика скорости вращения левого переднего колеса в сборе, установите фиксирующую скобу жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн левого переднего тормозного шланга - сторона пово… | 9±1 Н·м |
| Установите тормозной шланг левого переднего колеса, установите фиксиру… | 9±1 Н·м |
33 Левая передняя тормозная трубка
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Подготовительные работы 26
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Впускной патрубок воздушного фильтра в сборе
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Интегрированный расширительный бачок
- Верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 4 шага
-
Выверните фиксирующую гайку (1 шт.) тормозной трубки левого переднего колеса, отсоедините тормозную трубку левого переднего колеса от блока IPB интеллектуальной интегрированной тормозной системы в сборе.
🔧 Головка 12 мм -
Отсоедините фиксирующий хомут левой передней тормозной трубки (3 шт.).
-
Отсоедините фиксирующий хомут левой передней тормозной трубки (3 шт.).
-
Выверните гайку крепления левой передней тормозной трубки, отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга, снимите левую переднюю тормозную трубку.
🔧 рожковый ключ Примечание: X01-35060003 Гайка крепления левой передней тормозной трубки является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой 11 ммX01-35060003одноразовая деталь
Установка 4 шага
-
Установите левую переднюю тормозную трубку (жёсткую), подсоедините левую переднюю тормозную трубку (жёсткую) к левому переднему тормозному шлангу, установите крепёжную гайку левой передней тормозной трубки (жёсткой) (1 шт.). X01-35060003 крепёжная гайка левой передней тормозной трубки (жёсткой) Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа и монтажа конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки (жёсткой), при отсутствии порезов, может быть использована повторно при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидная головка и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидной головки левой передней тормозной трубки (жёсткой) и левого переднего тормозного шланга 11 ммX01-35060003одноразовая детальПримечание. X01-35060003 крепёжная гайка левой передней тормозной трубки (жёсткой) является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь. -
Установите тормозную трубку левого переднего колеса, убедитесь, что фиксирующий фиксатор (3 шт.) тормозной трубки левого переднего колеса установлен до конца.
-
Установите тормозную трубку левого переднего колеса, убедитесь, что фиксирующий фиксатор (3 шт.) тормозной трубки левого переднего колеса установлен до конца.
-
Подсоедините переднюю тормозную трубку к интеллектуальной интегрированной тормозной системе IPB в сборе, установите гайку крепления левой передней тормозной трубки (1 шт.) Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Головка 12 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левую переднюю тормозную трубку (жёсткую), подсоедините лев… | 16±2 Н·м |
| Подсоедините переднюю тормозную трубку к интеллектуальной интегрирован… | 16±2 Н·м |
