Педаль тормоза в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

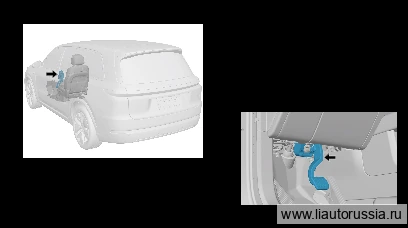

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- левая боковая крышка панели приборов
- левая защитная панель ножного пространства в сборе
- нижняя левая защитная панель в сборе
- Выключатель стоп-сигнала в сборе
- Компоненты узла HVAC-Воздуховод обдува ног водителя
Снятие 3 шагов
-

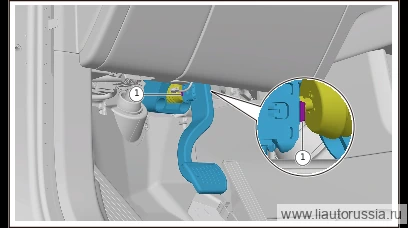

Нажмите на фиксирующую защёлку педали тормоза в сборе (2 шт.), отсоедините интеллектуальную интегрированную тормозную систему IPB в сборе от педали тормоза в сборе.
-

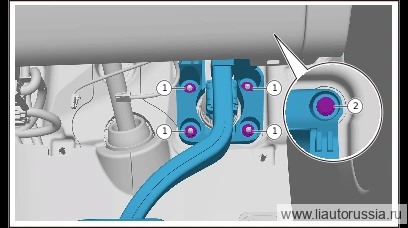

Выверните болт крепления тормозной педали в сборе (1 шт.).
🔧 Головка Примечание: Q1860835F36 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммQ1860835F36одноразовая деталь -

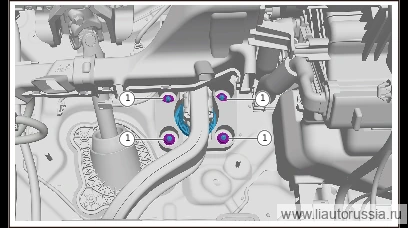

Выверните гайку крепления тормозной педали в сборе (4 шт.), снимите тормозную педаль в сборе.
🔧 головка Примечание: гайка с шестигранной фланцевой головкой Q32008F36 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой 13 ммодноразовая деталь
Установка 3 шагов
-
Установите педаль тормоза в сборе, установите крепёжную гайку педали тормоза в сборе (4 шт.). Шестигранная фланцевая гайка Q32008F36 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: шестигранная фланцевая гайка Q32008F36 является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммодноразовая деталь -
Установите фиксирующий болт (1 шт.) педали тормоза в сборе. Q1860835F36 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 Головка Внимание: Q1860835F36 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 13 ммQ1860835F36одноразовая деталь -
Подсоедините интеллектуальную интегрированную тормозную систему IPB в сборе к педали тормоза в сборе, убедитесь, что фиксатор педали тормоза в сборе (2 шт.) установлен правильно.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите педаль тормоза в сборе, установите крепёжную гайку педали т… | 23±2 Н·м |
| Установите фиксирующий болт (1 шт.) педали тормоза в сборе. Q1860835F3… | 23±2 Н·м |
