Передний подрамник в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	L429IR7A5L	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.
2	9R3MFOP0UM	Инструмент для отсоединения шарового пальца рулевой тяги	—	Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Высоковольтная система книга владельца
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Открытие и закрытие капота
9. Подъём и опускание автомобиля
10. Накладка арки левого переднего колеса в сборе
11. Накладка правой передней колёсной арки в сборе
12. Колесо в сборе (алюминиевое)
13. Подкрылок левого переднего колеса в сборе
14. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
15. Колесо в сборе (алюминиевое)
16. Подкрылок правого переднего колеса в сборе
17. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
18. Нижняя защита переднего бампера
19. Средний монтажный кронштейн нижней защиты переднего бампера
20. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
21. Подвеска глушителя выпускной системы
22. Патрубок отвода воздуха интеркулера в сборе Ⅰ
23. защитная балка шасси
24. Левая передняя нижняя защита днища
25. Передний глушитель в сборе
26. Кронштейн электронного насоса ОЖ отопителя
27. Кронштейн электронного трёхходового клапана
28. левая тяга задней опоры переднего силового агрегата в сборе
29. правая тяга задней опоры переднего силового агрегата в сборе

Снятие 26 шагов

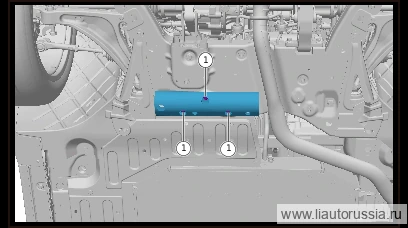

1. 1

   Выверните гайку крепления левой наружной рулевой тяги в сборе (1 шт.).

   🔧 головка 21 ммодноразовая деталь

   Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.

2.

   2

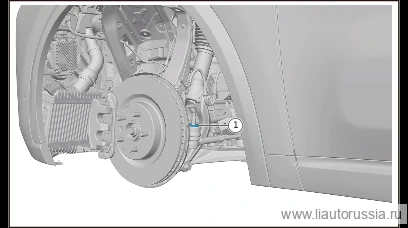

   Снимите большую шайбу (левая передняя).

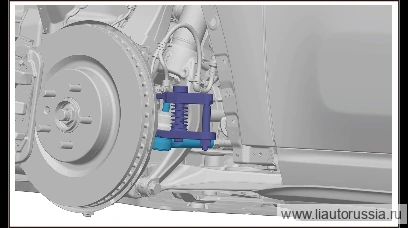

3.

   3

   С помощью инструмента для отсоединения шарового пальца рулевой тяги расстыкуйте соединение левой наружной рулевой тяги в сборе с левым передним поворотным кулаком в сборе.

   Примечание. При использовании инструмента для отсоединения шарового пальца рулевой тяги обращайте внимание на положение зацепления.

4.

   4

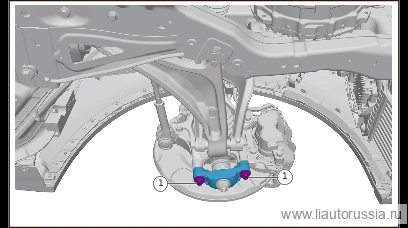

   Выверните болт крепления кронштейна установки шарового пальца левого переднего рычага подвески (2 шт.).

   🔧 головка 15 ммD01-89186133одноразовая деталь

   Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

5.

   5

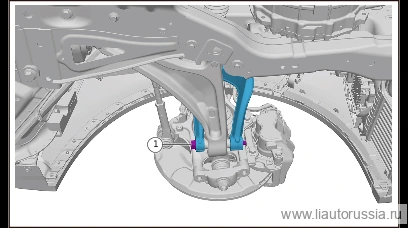

   Выверните болт крепления левого переднего рычага подвески в сборе с нижним кронштейном левого переднего амортизатора в сборе (1 шт.).

   🔧 головка 21 мм

6.

   6

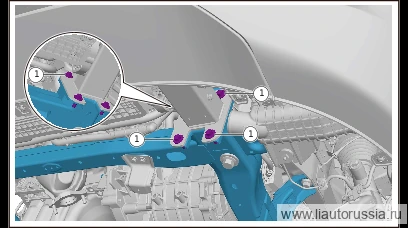

   Выверните болт крепления переднего подрамника в сборе (левая сторона) (4 шт.).

   🔧 головка 13 мм

   Примечание. Перед снятием зафиксируйте с помощью верёвки электровентилятор в сборе и передний модуль охлаждения в сборе на кронштейне установки передней блок-фары.

7.

   7

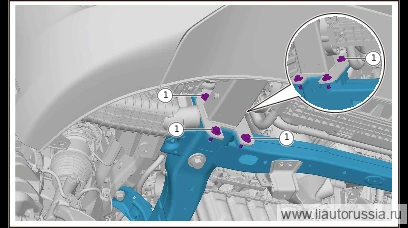

   Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

   🔧 головка 13 мм

8.

   8

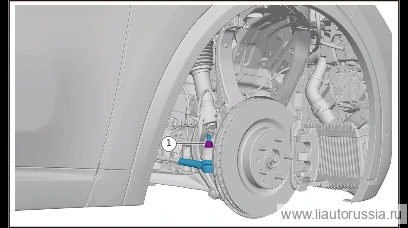

   Выверните гайку крепления правой наружной рулевой тяги в сборе (1 шт.).

   🔧 головка 21 ммодноразовая деталь

   Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.

9.

   9

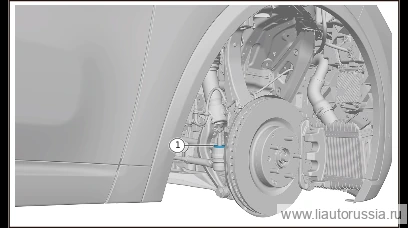

   Снимите большую шайбу (правая передняя).

10.

    10

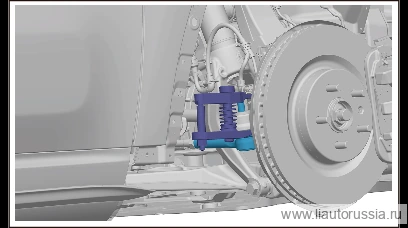

    С помощью инструмента для отсоединения шарового пальца рулевой тяги расстыкуйте соединение правой наружной рулевой тяги в сборе с правым передним поворотным кулаком в сборе.

    Примечание. При использовании инструмента для отсоединения шарового пальца рулевой тяги обращайте внимание на положение зацепления.

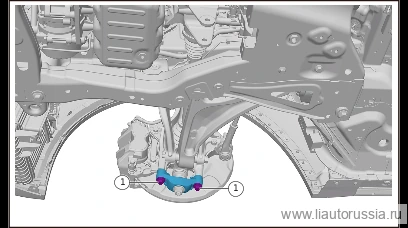

11.

    11

    Выверните болт крепления кронштейна установки шарового пальца правого переднего рычага подвески (2 шт.).

    🔧 головка 15 ммD01-89186133одноразовая деталь

    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

12.

    12

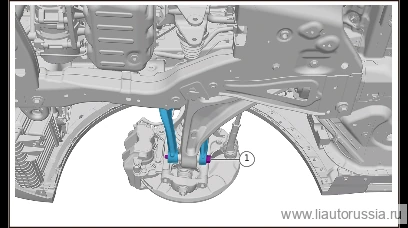

    Выверните болт крепления правого переднего рычага подвески в сборе с нижним кронштейном правого переднего амортизатора в сборе (1 шт.).

    🔧 головка 21 мм

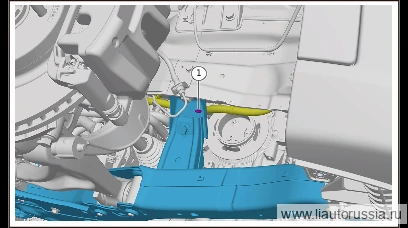

13.

    13

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

14.

    14

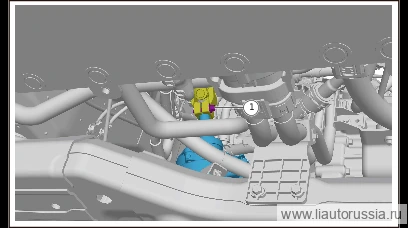

    Выверните крепёжный болт (1 шт.), расстыкуйте соединение промежуточного вала рулевого управления с пыльником в сборе и электроусилителя рулевого управления с поперечной тягой в сборе.

    🔧 головка 10 мм

    Примечание. Перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью устройства блокировки рулевого колеса.

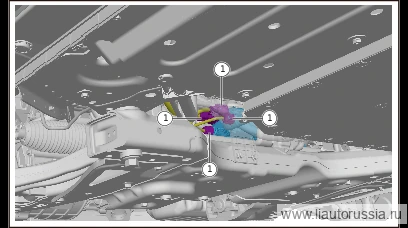

15.

    15

    Отсоедините разъём (4 шт.) жгута электроусилителя рулевого управления с рулевыми тягами в сборе.

16.

    16

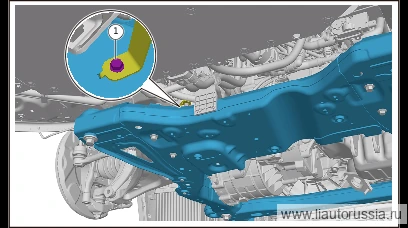

    Выверните болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.), отведите кронштейн EPS жгута проводов моторного отсека в сторону.

    🔧 головка 10 мм

17.

    17

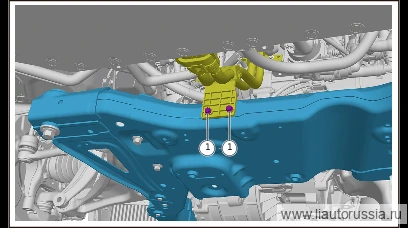

    Выверните болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.), отведите высоковольтный жгут от тяговой батареи к переднему электродвигателю в сторону.

    🔧 головка 10 мм

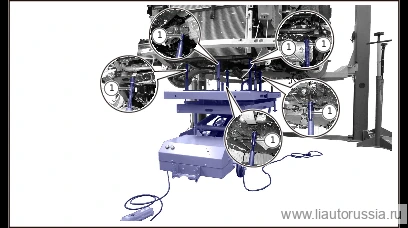

18.

    18

    Установите подставки переднего и заднего подрамников в точки опоры переднего подрамника в сборе и многорежимного электропривода в сборе.

    Примечание

    • При использовании подставок переднего и заднего подрамников необходимо устанавливать их точно в точки опоры, чтобы избежать падения переднего подрамника в сборе.
    • Данную операцию должны выполнять совместно два специалиста по ремонту.

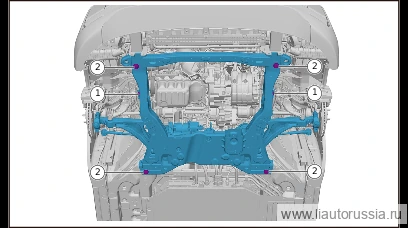

19.

    19

    Выверните болт крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 ммX01-89185043одноразовая деталь

    Примечание. Комплект X01-89185043 болт шестигранной головки с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
20. 20

    Выверните болт крепления переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с узлами.

    🔧 головка 21 ммX01-89185070одноразовая деталь

    Примечание

    • Комплект X01-89185070 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
    • Перед снятием необходимо зафиксировать модуль двигателя в сборе и многорежимный электропривод в сборе с помощью подвесной опоры увеличителя запаса хода.
    • После демонтажа узла переднего подрамника в сборе центр тяжести автомобиля изменится — в этот момент необходимо обеспечить дополнительную опору автомобиля.
    • При снятии узла переднего подрамника в сборе плавно и медленно опускайте его с помощью инструмента-подставки; операцию должны выполнять совместно два специалиста по ремонту.

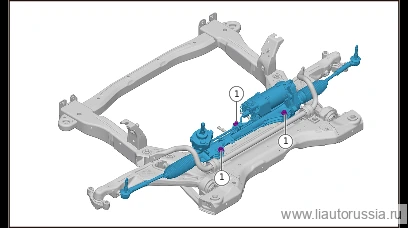

21.

    21

    Выверните болт крепления электроусилителя рулевого управления с поперечной тягой в сборе (3 шт.), снимите электроусилитель рулевого управления с поперечной тягой в сборе.

    🔧 головка 15 ммD01-89186133одноразовая деталь

    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

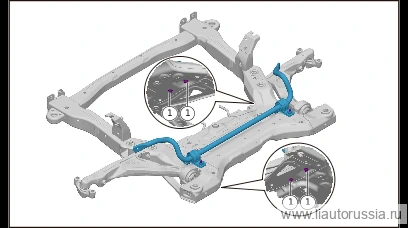

22.

    22

    Выверните болт крепления переднего стабилизатора поперечной устойчивости в сборе (4 шт.), снимите передний стабилизатор поперечной устойчивости в сборе.

    🔧 головка 15 ммX01-89185035одноразовая деталь

    Примечание. Направляющий болт шестигранный фланцевый X01-89185035 является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

23.

    23

    Выверните болт крепления левого переднего рычага подвески в сборе (2 шт.).

    🔧 головка 19 ммM01-89010032одноразовая деталь

    Примечание. Комплект M01-89010032 направляющий болт шестигранный фланцевый с шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
24. 24

    Выверните болт крепления левого переднего рычага подвески в сборе (1 шт.), снимите левый передний рычаг подвески в сборе.

    🔧 головка 15 ммX01-89185026одноразовая деталь

    Примечание. Болт шестигранный фланцевый X01-89185026 является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

25.

    25

    Выверните болт крепления правого переднего рычага подвески в сборе (2 шт.).

    🔧 головка 19 ммM01-89010032одноразовая деталь

    Примечание. Комплект M01-89010032 направляющий болт шестигранный фланцевый с шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
26. 26

    Выверните болт крепления правого переднего рычага подвески в сборе (1 шт.), снимите правый передний рычаг подвески в сборе.

    🔧 головка 15 ммX01-89185026одноразовая деталь

    Примечание. Болт шестигранный фланцевый X01-89185026 является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

Установка 26 шагов

1. 1

   Установите правый передний рычаг подвески в сборе, установите болт крепления правого переднего рычага подвески в сборе (1 шт.). X01-89185026 болт шестигранный фланцевый. Момент затяжки: 120±10 Н·м.

   ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89185026одноразовая деталь

   Примечание. Болт шестигранный фланцевый X01-89185026 является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
2. 2

   Установите болт крепления правого переднего рычага подвески в сборе (2 шт.). M01-89010032 комплект направляющий болт шестигранный фланцевый с шайбой. Момент затяжки: 180±15 Н·м.

   ⚙︎ 180±15 Н·м🔧 головка 19 ммM01-89010032одноразовая деталь

   Примечание. Комплект M01-89010032 направляющий болт шестигранный фланцевый с шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

3.

   3

   Установите левый передний рычаг подвески в сборе, установите болт крепления левого переднего рычага подвески в сборе (1 шт.). X01-89185026 болт шестигранный фланцевый. Момент затяжки: 120±10 Н·м.

   ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89185026одноразовая деталь

   Примечание. Болт шестигранный фланцевый X01-89185026 является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
4. 4

   Установите болт крепления левого переднего рычага подвески в сборе (2 шт.). M01-89010032 комплект направляющий болт шестигранный фланцевый с шайбой. Момент затяжки: 180±15 Н·м.

   ⚙︎ 180±15 Н·м🔧 головка 19 ммM01-89010032одноразовая деталь

   Примечание. Комплект M01-89010032 направляющий болт шестигранный фланцевый с шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

5.

   5

   Установите передний стабилизатор поперечной устойчивости в сборе, установите болт крепления переднего стабилизатора поперечной устойчивости в сборе (4 шт.). X01-89185035 направляющий болт шестигранный фланцевый. Момент затяжки: 120±10 Н·м.

   ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89185035одноразовая деталь

   Примечание. Направляющий болт шестигранный фланцевый X01-89185035 является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

6.

   6

   Установите электроусилитель рулевого управления с поперечной тягой в сборе, установите болт крепления электроусилителя рулевого управления с поперечной тягой в сборе (3 шт.). D01-89186133 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 70 Н·м+90°.

   ⚙︎ 70 Н·м+90°🔧 головка 15 ммD01-89186133одноразовая деталь

   Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

7.

   7

   Перед подъёмом подставок переднего и заднего подрамников необходимо проверить, установлены ли подставки переднего и заднего подрамников в точки опоры. Данную операцию должны выполнять совместно два специалиста по ремонту.

8.

   8

   Установите передний подрамник в сборе с узлами, установите болт крепления переднего подрамника в сборе (4 шт.). X01-89185070 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 130 Н·м+90°.

   ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070одноразовая деталь

   Примечание. Комплект X01-89185070 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
9. 9

   Установите болт крепления переднего подрамника в сборе (2 шт.). X01-89185043 комплект болт шестигранной головки с плоской шайбой. Момент затяжки: 190±15 Н·м.

   ⚙︎ 190±15 Н·м🔧 головка 18 ммX01-89185043одноразовая деталь

   Примечание

   • Комплект X01-89185043 болт шестигранной головки с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
   • При установке узла переднего подрамника в сборе плавно и медленно поднимайте его с помощью инструмента-подставки; операцию должны выполнять совместно два специалиста по ремонту.
   • После завершения установки необходимо снять подвесную опору увеличителя запаса хода, фиксировавшую модуль двигателя в сборе и многорежимный электропривод в сборе.

10.

    10

    Установите высоковольтный жгут от тяговой батареи к переднему электродвигателю, установите болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

11.

    11

    Установите кронштейн EPS жгута проводов моторного отсека, установите болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.). Q1860620F61 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61

12.

    12

    Подсоедините разъём жгута провода электроусилителя рулевого управления с рулевой тягой в сборе (4 шт.).

13.

    13

    Соедините промежуточный вал рулевого управления с пыльником в сборе и электроусилитель рулевого управления с поперечной тягой в сборе, установите крепёжный болт (1 шт.). Q1840830TF61 болт шестигранный фланцевый. Момент затяжки: 27±2 Н·м.

    ⚙︎ 27±2 Н·м🔧 головка 10 ммQ1840830TF61

    Примечание. После установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять инструмент фиксации рулевого колеса.

14.

    14

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

15.

    15

    Установите болт крепления правого переднего рычага подвески в сборе с нижним кронштейном правого переднего амортизатора в сборе (1 шт.). X01-89186161 направляющий болт шестигранный фланцевый. Момент затяжки: 180±10 Н·м.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186161

16.

    16

    Установите болт крепления кронштейна установки шарового пальца правого переднего рычага подвески (2 шт.). D01-89186133 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 15 ммD01-89186133одноразовая деталь

    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

17.

    17

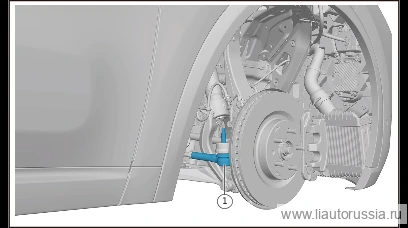

    Соедините правую наружную рулевую тягу в сборе с правым передним поворотным кулаком в сборе.

18.

    18

    Установите большую шайбу (правая передняя).

19.

    19

    Установите гайку крепления правой наружной рулевой тяги в сборе (1 шт.). Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 21 ммодноразовая деталь

    Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.

20.

    20

    Установите болт крепления переднего подрамника в сборе (правая сторона) (4 шт.). Комплект Q146B0830F61L болт шестигранной головки, пружинная шайба и плоская шайба. Момент затяжки: 23±2 Н·м.

    ⚙︎ 23±2 Н·м🔧 головка 13 мм

21.

    21

    Установите болт крепления переднего подрамника в сборе (левая сторона) (4 шт.). Комплект Q146B0830F61L болт шестигранной головки, пружинная шайба и плоская шайба. Момент затяжки: 23±2 Н·м.

    ⚙︎ 23±2 Н·м🔧 головка 13 мм

    Примечание. После завершения установки снимите верёвку, фиксировавшую электровентилятор в сборе и передний модуль охлаждения в сборе.

22.

    22

    Установите болт крепления левого переднего рычага подвески в сборе с нижним кронштейном левого переднего амортизатора в сборе (1 шт.). X01-89186161 направляющий болт шестигранный фланцевый. Момент затяжки: 180±10 Н·м.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186161

23.

    23

    Установите болт крепления кронштейна установки шарового пальца левого переднего рычага подвески (2 шт.). D01-89186133 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 15 ммD01-89186133одноразовая деталь

    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.

24.

    24

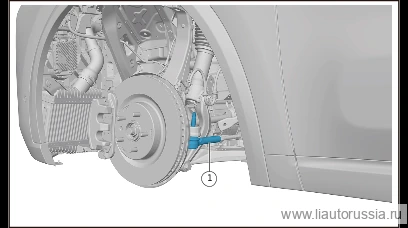

    Соедините левую наружную рулевую тягу в сборе с левым передним поворотным кулаком в сборе.

25.

    25

    Установите большую шайбу (левая передняя).

26.

    26

    Установите гайку крепления левой наружной рулевой тяги в сборе (1 шт.). Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 21 ммодноразовая деталь

    Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
