Задняя опора силового агрегата — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89185040, X01-89185047, X01-89180403, Q1840620F70, Q1851045TF61, X01-89185039, X01-89185030
Одноразовые детали: 16 позиц. — при установке заменяются новыми.
1 Задний кронштейн опоры заднего привода
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 4 шага
-

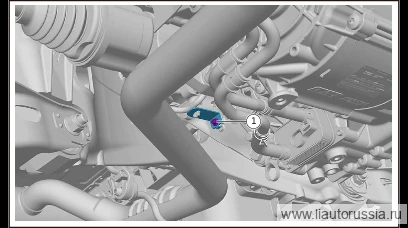

Выверните крепёжный болт кронштейна жгута проводов заднего электродвигателя (1 шт.), отведите кронштейн жгута проводов заднего электродвигателя в сторону.
🔧 головка 8 мм -

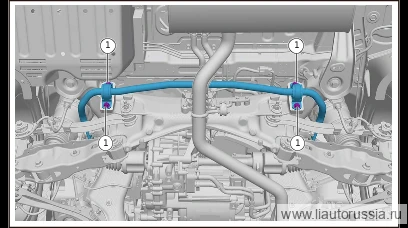

Выверните крепёжный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.), отведите задний стабилизатор поперечной устойчивости в сборе в сторону.
🔧 Головка 15 мм -
Установите плоский домкрат под задний электропривод в сборе для поддержки, выверните крепежный болт заднего кронштейна опоры заднего привода (2 шт.).
🔧 головка Внимание: X01-89185040 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185040одноразовая деталь -
Выверните крепёжный болт кронштейна задней опоры заднего силового агрегата (3 шт.), снимите кронштейн задней опоры заднего силового агрегата.
🔧 головка Внимание: X01-89185047 комплект болта с шестигранной головкой и фланцем и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185047одноразовая деталь
Установка 4 шага
-
Используя плоский домкрат, поддержите задний электропривод в сборе, установите кронштейн задней опоры заднего силового агрегата, установите крепёжный болт кронштейна задней опоры заднего силового агрегата (3 шт.). X01-89185047 Комплект из болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 70 Н·м+90°
⚙︎ 70 Н·м+90°🔧 головка Внимание: X01-89185047 комплект из болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185047одноразовая деталь -
Установите крепёжный болт задней опоры заднего силового агрегата (2 шт.). X01-89185040 Шестигранный фланцевый направляющий болт Момент затяжки: 90±5 Н·м
⚙︎ 90±5 Н·м🔧 Головка Внимание: X01-89185040 шестигранный фланцевый направляющий болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185040одноразовая деталь -
Установите задний стабилизатор поперечной устойчивости в сборе, установите крепежный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.). X01-89180403 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89180403 -
Установите кронштейн жгута проводов заднего электродвигателя, установите крепёжный болт кронштейна жгута проводов заднего электродвигателя (1 шт.). Q1840620F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840620F70
Моменты затяжки
| Операция | Момент |
|---|---|
| Используя плоский домкрат, поддержите задний электропривод в сборе, ус… | 70 Н·м+90° |
| Установите крепёжный болт задней опоры заднего силового агрегата (2 шт… | 90±5 Н·м |
| Установите задний стабилизатор поперечной устойчивости в сборе, устано… | 120±10 Н·м |
| Установите кронштейн жгута проводов заднего электродвигателя, установи… | 9±1 Н·м |
2 Задняя опора заднего силового агрегата в сборе
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шага
-
Выверните крепежный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.), отведите задний стабилизатор поперечной устойчивости в сборе в сторону.
-

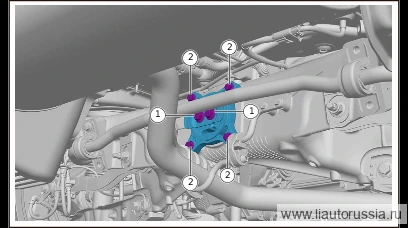

Подоприте задний электропривод в сборе плоским домкратом, выверните крепёжный болт задней опоры заднего силового агрегата в сборе (2 шт.).
🔧 головка Внимание: X01-89185040 направляющий болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185040одноразовая деталь -
Выверните крепёжный болт (4 шт.) задней опоры силового агрегата в сборе, снимите заднюю опору силового агрегата в сборе.
🔧 торцевая головка Примечание: Q1851045TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 13 ммQ1851045TF61одноразовая деталь
Установка 3 шага
-
Используя плоский домкрат, поддержите задний электропривод в сборе, установите заднюю опору заднего силового агрегата в сборе, установите крепёжный болт задней опоры заднего силового агрегата в сборе (4 шт.). Q1851045TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 65±5 Н·м
⚙︎ 65±5 Н·м🔧 головка Внимание: Q1851045TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 13 ммQ1851045TF61одноразовая деталь -
Установите крепёжный болт задней опоры заднего силового агрегата в сборе (2 шт.). X01-89185040 Шестигранный фланцевый направляющий болт Момент затяжки: 90±5 Н·м
⚙︎ 90±5 Н·м🔧 Головка Внимание: X01-89185040 шестигранный фланцевый направляющий болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185040одноразовая деталь -
Установите задний стабилизатор поперечной устойчивости в сборе, установите крепежный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.). X01-89180403 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89180403
Моменты затяжки
| Операция | Момент |
|---|---|
| Используя плоский домкрат, поддержите задний электропривод в сборе, ус… | 65±5 Н·м |
| Установите крепёжный болт задней опоры заднего силового агрегата в сбо… | 90±5 Н·м |
| Установите задний стабилизатор поперечной устойчивости в сборе, устано… | 120±10 Н·м |
3 Правая опора заднего привода в сборе
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
- Шумоизоляционный мат заднего приводного электродвигателя
Снятие 2 шага
-

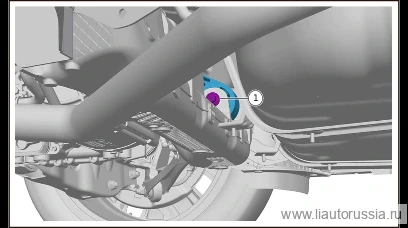

Используя плоский домкрат, поддержите задний электропривод в сборе, выверните крепёжный болт правой опоры заднего силового агрегата в сборе (1 шт.).
🔧 головка Внимание: X01-89185039 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185039одноразовая деталь -

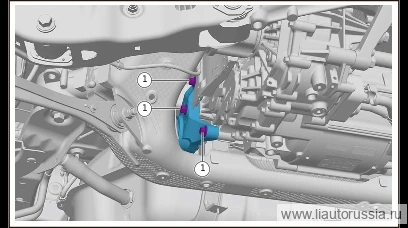

Выверните крепёжный болт (3 шт.) правой задней опоры силового агрегата в сборе, снимите правую заднюю опору силового агрегата в сборе.
🔧 торцевая головка Примечание: X01-89185030 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 15 ммX01-89185030одноразовая деталь
Установка 2 шага
-
С помощью плоского домкрата подоприте задний электропривод в сборе, установите правую опору заднего силового агрегата в сборе, установите крепёжный болт правой опоры заднего силового агрегата в сборе (3 шт.). X01-89185030 Шестигранный фланцевый болт Момент затяжки: 90±5 Н·м
⚙︎ 90±5 Н·м🔧 Головка Внимание: X01-89185030 шестигранный фланцевый болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185030одноразовая деталь -
Установите крепежный болт правой опоры заднего привода в сборе (1 шт.). X01-89185039 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 головка Внимание: X01-89185039 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185039одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| С помощью плоского домкрата подоприте задний электропривод в сборе, ус… | 90±5 Н·м |
| Установите крепежный болт правой опоры заднего привода в сборе (1 шт.)… | 100±10 Н·м |
4 Левая опора заднего силового агрегата в сборе
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
- Шумоизоляционный мат заднего приводного электродвигателя
Снятие 2 шага
-
С помощью плоского домкрата подоприте задний электропривод в сборе, выверните крепёжный болт левой опоры заднего силового агрегата в сборе (1 шт.).
🔧 Головка Внимание: X01-89185039 шестигранный фланцевый направляющий болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185039одноразовая деталь -
Выверните крепёжные болты левой опоры заднего силового агрегата в сборе (3 шт.), снимите левую опору заднего силового агрегата в сборе.
🔧 Головка Примечание: X01-89185030 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь
Установка 2 шага
-
Установите плоский домкрат под задний электропривод в сборе для поддержки, установите левую опору заднего привода в сборе, установите крепежный болт левой опоры заднего привода в сборе (3 шт.). X01-89185030 болт с шестигранной фланцевой головкой Момент затяжки: 90±5 Н·м
⚙︎ 90±5 Н·м🔧 головка Внимание: X01-89185030 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь -
Установите крепёжные болты левой опоры заднего силового агрегата в сборе (1 шт.). X01-89185039 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 Головка Примечание: X01-89185039 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 15 ммX01-89185039одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите плоский домкрат под задний электропривод в сборе для поддер… | 90±5 Н·м |
| Установите крепёжные болты левой опоры заднего силового агрегата в сбо… | 100±10 Н·м |
