Передние тормоза — Li L7

1 Корпус правого переднего тормозного суппорта

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Включение режима подъёма автомобиля
5. Слив и заправка тормозной жидкости
6. Подъём и опускание автомобиля
7. Колесо в сборе (алюминиевое)
8. Колпачок винта прокачки
9. Винт прокачки

Снятие 2 шага

1.

   1

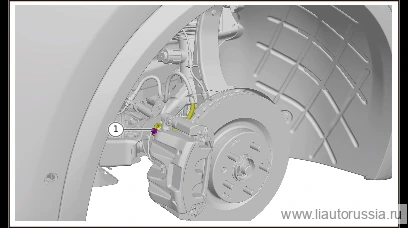

   Выверните крепёжный болт правого переднего тормозного шланга (1 шт.), отведите правый передний тормозной шланг в сторону.

   🔧 головка Внимание: X03-20070023 крепёжный болт правого переднего тормозного шланга является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 11 ммX03-20070023одноразовая деталь
2. 2

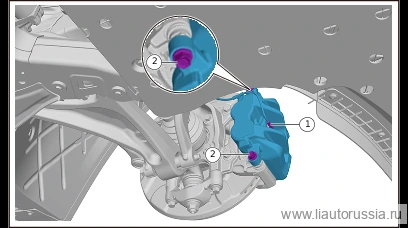

   Выверните крепёжный болт корпуса тормозного суппорта (правый передний) (2 шт.), снимите корпус тормозного суппорта (правый передний).

   🔧 головка 13 мм

Установка 2 шага

1.

   1

   Установите корпус тормозного суппорта правого переднего, установите фиксирующий болт корпуса тормозного суппорта правого переднего (2 шт.).

   🔧 головка 13 мм
2. 2

   Подсоедините правый передний тормозной шланг к корпусу правого переднего тормозного суппорта, установите крепёжный болт правого переднего тормозного шланга (1 шт.) и шайбу. X03-20070023 Крепёжный болт правого переднего тормозного шланга Момент затяжки: 37±2 Н·м

   ⚙︎ 37±2 Н·м🔧 торцевая головка Примечание: X03-20070023 крепёжный болт правого переднего тормозного шланга является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 11 ммX03-20070023одноразовая деталь

Моменты затяжки

↑ к списку операций

2 Кронштейн правого переднего тормозного суппорта

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Включение режима подъёма автомобиля
4. Подъём и опускание автомобиля
5. Колесо в сборе (алюминиевое)
6. Ремонтный комплект тормозных колодок - передний
7. Ремонтный комплект пружинной пластины - передний
8. Болт направляющего пальца

Снятие 1 шаг

1.

   1

   Выверните крепёжный болт кронштейна тормозного суппорта (правый передний) (2 шт.), снимите кронштейн тормозного суппорта (правый передний).

   🔧 головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь

Установка 2 шага

1. 1

   Установите кронштейн тормозного суппорта правого переднего, установите фиксирующий болт кронштейна тормозного суппорта правого переднего (2 шт.).

2.

   2

   Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°

   ⚙︎ 75 Н·м+45°🔧 торцевая головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь

Моменты затяжки

↑ к списку операций

3 Кронштейн левого переднего тормозного суппорта

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Колесо в сборе (алюминиевое)
8. Ремонтный комплект тормозных колодок - передний
9. Ремонтный комплект пружинной пластины - передний
10. Болт направляющего пальца

Снятие 1 шаг

1.

   1

   Выверните фиксирующий болт кронштейна тормозного суппорта левого переднего (2 шт.), снимите кронштейн тормозного суппорта левого переднего.

   🔧 головка Внимание: Q1851440TF61 шестигранный фланцевый болт является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь

Установка 1 шаг

1.

   1

   Установите кронштейн левого переднего тормозного суппорта, установите крепёжный болт кронштейна левого переднего тормозного суппорта (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°

   ⚙︎ 75 Н·м+45°🔧 торцевая головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь

Моменты затяжки

↑ к списку операций

4 Узел пружины

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. Узел передних тормозных колодок

Снятие 1 шаг

1.

   1

   Снимите узел пружины (левый передний).

Установка 1 шаг

1. 1

   Снимите узел пружины (левый передний).

↑ к списку операций

5 Болт направляющего пальца

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Колесо в сборе (алюминиевое)

Снятие 3 шага

1.

   1

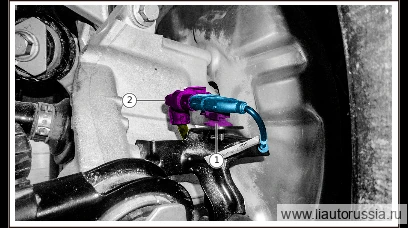

   Отсоедините разъём жгута проводов датчика износа передних тормозных колодок (левый) (1 шт.).
2. 2

   Выверните фиксирующий болт корпуса тормозного суппорта левого переднего (2 шт.), отсоедините корпус тормозного суппорта левого переднего от кронштейна тормозного суппорта левого переднего.

   🔧 головка Внимание: подвесьте корпус тормозного суппорта левого заднего на крюке к раме кузова 13 мм

3.

   3

   Выверните левый передний болт направляющего пальца (2 шт.).

   🔧 торцевая головка 17 мм

Установка 3 шага

1.

   1

   Установите левый передний направляющий болт (2 шт.).

   🔧 головка 17 мм

2.

   2

   Установите корпус тормозного суппорта (левый передний), подсоедините разъём жгута проводов датчика износа передних тормозных колодок (левый) (1 шт.).

3.

   3

   Установите фиксирующий болт корпуса тормозного суппорта левого переднего (2 шт.).

   🔧 головка 13 мм

↑ к списку операций

6 Провод электронного сигнализатора

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Включение режима подъёма автомобиля
5. Двери багажника на электроприводе книга владельца
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Колесо в сборе (алюминиевое)

Снятие 4 шага

1.

   1

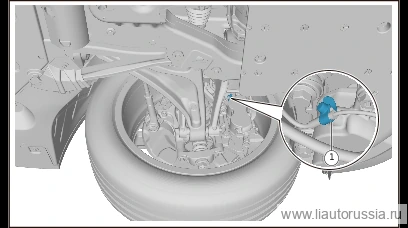

   Отсоедините разъём жгута проводов электронного сигнального провода (2 шт.). 2 . Откройте колпачок штуцера прокачки.
2. 2

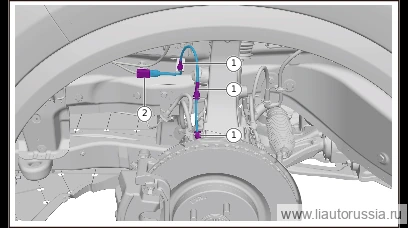

   Отсоедините защёлку провода электронного сигнализатора от кузова (1 шт.).
3. 3

   Расстыкуйте соединение фиксатора провода электронного сигнализатора с кронштейном левого переднего тормозного шланга (концом со стороны поворотного кулака) (2 шт.).
4. 4

   Отсоедините фиксатор провода электронной сигнализации износа от корпуса тормозного суппорта (левый передний) (1 шт.), снимите провод электронной сигнализации износа.

Установка 5 шагов

1.

   1

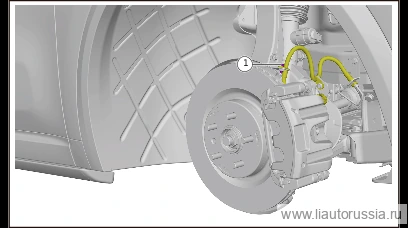

   Установите электронный сигнальный провод, подсоедините разъём жгута проводов электронного сигнального провода (2 шт.).
2. 2

   Установите защитный колпачок винта прокачки.
3. 3

   Подсоедините фиксатор провода электронного сигнализатора (1 шт.) к кузову.
4. 4

   Подсоедините фиксатор провода электронной сигнализации износа (2 шт.) к кронштейну тормозного шланга (левый передний) - концу со стороны поворотного кулака.
5. 5

   Подсоедините клипсу электронного сигнального провода (1 шт.) к корпусу тормозного суппорта левого переднего.

↑ к списку операций

7 Винт прокачки

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колпачок винта прокачки

Снятие 1 шаг

1.

   1

   Снимите винт прокачки тормозов (левый).

Установка 1 шаг

1. 1

   Установите штуцер прокачки (левый).

↑ к списку операций

8 Колпачок винта прокачки

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля

Снятие 1 шаг

1.

   1

   Снимите колпачок винта прокачки тормозов (левый).

Установка 1 шаг

1.

   1

   Установите колпачок штуцера прокачки (левый).

↑ к списку операций

9 Ступичный подшипниковый узел в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	27AQ6LHSAC	Инструмент для разжатия поворотного кулака		Предназначен для разжатия прорези поворотного кулака, что позволяет беспрепятственно извлечь рычаг подвески.
2	IH28FRAEP8	Инструмент для разжатия поворотного кулака		Предназначен для разведения прорези поворотного кулака, что позволяет беспрепятственно снять рычаг подвески.
3	L429IR7A5L	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.
4	9R3MFOP0UM	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Колесо в сборе (алюминиевое)
9. Двухчиповый датчик скорости вращения колеса
10. Кронштейн левого переднего датчика ускорения
11. Кронштейн левого переднего тормозного шланга — сторона поворотного кулака
12. Стопорная гайка приводного вала
13. Передний тормозной диск
14. Защитный щиток (левый передний)
15. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником

Снятие 1 шаг

1.

   1

   Выверните крепёжный болт узла ступичного подшипника в сборе (левого переднего) (4 шт.), снимите узел ступичного подшипника в сборе (левый передний).

   🔧 головка 15 мм

Установка 1 шаг

1.

   1

   Установите узел ступичного подшипника в сборе (левый передний), крепёжный болт узла ступичного подшипника в сборе (левый передний) (4 шт.). Q1841270TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 40 Н·м+60°

   ⚙︎ 40 Н·м+60°🔧 головка 15 ммQ1841270TF61

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара

↑ к списку операций

10 Передний тормозной диск

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 4 шага

1.

   1

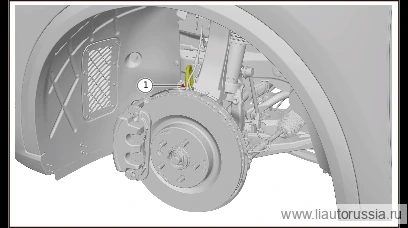

   Выверните крепёжный болт левого переднего тормозного шланга (1 шт.).

   🔧 головка 8 мм

2.

   2

   Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.
3. 3

   Выверните фиксирующий болт тормозного суппорта левого переднего в сборе (2 шт.), отсоедините тормозной суппорт левый передний в сборе от поворотного кулака левого переднего в сборе.

   🔧 головка Внимание: подвесьте тормозной суппорт левый задний в сборе на крюке к раме кузова 18 мм
4. 4

   Выверните крепёжный винт переднего тормозного диска (левого) (1 шт.), снимите передний тормозной диск (левый).

   🔧 торцевая головка под отвёртку Примечание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным шлицем является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь T25Q2580612T1F61одноразовая деталь

Установка 4 шага

1.

   1

   Установите передний тормозной диск (левый), установите крепёжный винт переднего тормозного диска (левого) (1 шт.). Q2580612T1F61 Винт с потайной головкой и внутренним шестигранным фигурным пазом Момент затяжки: 12±1 Н·м

   ⚙︎ 12±1 Н·м🔧 головка-бита T25 Внимание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным фигурным пазом является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новымQ2580612T1F61одноразовая деталь

2.

   2

   Подсоедините тормозной суппорт в сборе (левый передний) к поворотному кулаку в сборе (левый передний), установите крепёжный болт тормозного суппорта в сборе (левый передний) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°

   ⚙︎ 75 Н·м+45°🔧 головка 18 ммQ1851440TF61
3. 3

   Подсоедините датчик износа тормозных колодок к узлу передних тормозных колодок.

4.

   4

   Установите крепёжный болт левого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м Рекомендуется периодически проверять тормозной диск, визуально — без явных задиров. Заменять при одностороннем износе толщиной ≥1 мм.

   ⚙︎ 9±1 Н·м🔧 торцевая головка★★★★★Примечания: 1 8 ммQ1840616F70

Моменты затяжки

↑ к списку операций

11 Узел передних тормозных колодок

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 3 шага

1.

   1

   Выверните фиксирующий болт тормозного шланга правого переднего (1 шт.).

   🔧 головка 8 мм

2.

   2

   Выверните крепёжный болт корпуса правого переднего тормозного суппорта (подузел в сборе) (2 шт.), отсоедините корпус правого переднего тормозного суппорта (подузел в сборе) от кронштейна переднего тормозного суппорта (подузел в сборе) в направлении, указанном стрелкой.

   🔧 торцевая головка 15 мм

3.

   3

   Снимите узел передних тормозных колодок по направлению стрелки.

Установка 4 шага

1.

   1

   Установите узел передних тормозных колодок в направлении, указанном стрелкой.

2.

   2

   С помощью инструмента для сведения поршня тормозного суппорта верните поршень в тормозной суппорт в направлении, указанном стрелкой.

3.

   3

   Соедините корпус правого переднего тормозного суппорта (подузел в сборе) с кронштейном переднего тормозного суппорта (подузел в сборе) в направлении, указанном стрелкой, установите крепёжный болт корпуса правого переднего тормозного суппорта (подузел в сборе) (2 шт.). Момент затяжки: 65±3 Н·м

   ⚙︎ 65±3 Н·м🔧 торцевая головка 15 мм

4.

   4

   Установите крепёжный болт правого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840616F70

Моменты затяжки

↑ к списку операций

12 Подузел кронштейна тормозного суппорта

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. Узел передних тормозных колодок

Снятие 1 шаг

1.

   1

   Выверните крепёжный болт кронштейна переднего тормозного суппорта (подузел в сборе) (левого) (2 шт.), снимите кронштейн переднего тормозного суппорта (подузел в сборе) (левый).

   🔧 торцевая головка 18 мм

Установка 1 шаг

1. 1

   Установите кронштейн переднего тормозного суппорта, подузел в сборе (левый), установите крепёжный болт кронштейна переднего тормозного суппорта, подузел в сборе (левого) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°

   ⚙︎ 75 Н·м+45°🔧 головка 18 ммQ1851440TF61

Моменты затяжки

↑ к списку операций

13 Двухчиповый датчик скорости вращения колеса

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)

Снятие 4 шага

1.

   1

   Отсоедините разъём жгута проводов двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.).
2. 2

   Расстыкуйте фиксатор двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.).

3.

   3

   Отсоедините двухчиповый датчик скорости вращения колеса (правый задний) от кронштейна жгута проводов в сборе датчика скорости вращения колеса (левый задний).
4. 4

   Выверните фиксирующий болт двухчипового датчика скорости вращения колеса (правый задний) (1 шт.), снимите двухчиповый датчик скорости вращения колеса (правый задний).

   🔧 головка-бита T30

Установка 4 шага

1.

   1

   Установите двухчиповый датчик скорости вращения колеса (правый задний), установите крепёжный винт двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0612T1F61S Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка под отвёртку T30
2. 2

   Подсоедините двухчиповый датчик скорости вращения колеса (правый задний) к кронштейну жгута проводов датчика скорости вращения левого заднего колеса в сборе.

3.

   3

   Установите фиксатор двухчипового датчика скорости вращения колеса (правый задний) (1 шт.).
4. 4

   Подсоедините разъём жгута проводов двухчипового датчика скорости вращения колеса (правый задний) (1 шт.).

Моменты затяжки

↑ к списку операций

14 Резиновый пыльник

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля

Снятие 1 шаг

1.

   1

   Снимите резиновый пыльник (правый передний).

Установка 1 шаг

1.

   1

   Установите резиновый пыльник (правый передний).

↑ к списку операций

15 Пылезащитный щиток правый передний

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. Передний тормозной диск

Снятие 1 шаг

1.

   1

   Выверните крепёжный болт правого переднего пыльника (4 шт.), снимите правый передний пыльник.

   🔧 головка Внимание: комбинированный болт с шестигранной головкой и плоской шайбой Q140B0612F70LS является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 10 ммодноразовая деталь

Установка 1 шаг

1. 1

   Установите защитный щиток (правый передний), установите крепёжный болт защитного щитка (правый передний) (4 шт.). Комбинированное изделие Q140B0612F70LS (болт с шестигранной головкой и плоская шайба) Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: комбинированное изделие Q140B0612F70LS (болт с шестигранной головкой и плоская шайба) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 10 ммодноразовая деталь

Моменты затяжки

↑ к списку операций

16 Корпус тормозного суппорта правого переднего, подузел в сборе

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. Открытие и закрытие капота
6. Слив и заправка тормозной жидкости

Снятие 2 шага

1.

   1

   Выверните крепёжный болт правого переднего тормозного шланга (1 шт.) и шайбу.

   🔧 головка 11 мм

2.

   2

   Выверните крепёжный болт подузла корпуса тормозного суппорта (правый передний) (2 шт.), в направлении, указанном стрелкой, отсоедините подузел корпуса тормозного суппорта (правый передний) от подузла кронштейна тормозного суппорта, снимите подузел корпуса тормозного суппорта (правый передний).

   🔧 головка 15 мм

Установка 2 шага

1.

   1

   Установите корпус тормозного суппорта правого переднего, подузел в сборе, подсоедините корпус тормозного суппорта правого переднего к кронштейну переднего тормозного суппорта, подузел в сборе, установите фиксирующий болт корпуса тормозного суппорта правого переднего (2 шт.). Момент затяжки: 65±3 Н·м

   ⚙︎ 65±3 Н·м🔧 головка 15 мм

2.

   2

   Установите крепёжный болт правого переднего тормозного шланга (1 шт.) и шайбу. X01-35060011 Крепёжный болт правого переднего тормозного шланга Момент затяжки: 37±2 Н·м

   ⚙︎ 37±2 Н·м🔧 торцевая головка 11 ммX01-35060011

Моменты затяжки

↑ к списку операций

17 Правый передний тормозной суппорт в сборе

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Слив и заправка тормозной жидкости
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)

Снятие 2 шага

1. 1

   Выверните крепёжный болт правого переднего тормозного шланга (1 шт.), отсоедините правый передний тормозной шланг от правого переднего тормозного суппорта в сборе.

   🔧 торцевая головка 11 мм

2.

   2

   Выверните крепёжный болт правого переднего тормозного суппорта в сборе (2 шт.), снимите правый передний тормозной суппорт в сборе.

   Q1851440TF61одноразовая деталь

   Примечание. Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.

Установка 2 шага

1.

   1

   Установите тормозной суппорт в сборе (правый передний), установите крепёжный болт тормозного суппорта в сборе (правый передний) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°

   ⚙︎ 75 Н·м+45°🔧 головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь

2.

   2

   Подсоедините тормозной шланг правый передний к тормозному суппорту правому переднему в сборе, установите фиксирующий болт тормозного шланга правого переднего (1 шт.). X01-35060011 Фиксирующий болт тормозного шланга правого переднего Момент затяжки: 37±2 Н·м

   ⚙︎ 37±2 Н·м🔧 головка 11 ммX01-35060011

Моменты затяжки

↑ к списку операций

18 Датчик износа тормозных колодок

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Колесо в сборе (алюминиевое)
8. Подкрылок левого переднего колеса в сборе

Снятие 3 шага

1.

   1

   Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.

2.

   2

   Отсоедините фиксатор жгута проводов датчика износа тормозных колодок (3 шт.).
3. 3

   Отсоедините разъём жгута проводов датчика износа тормозных колодок (1 шт.), снимите датчик износа тормозных колодок.

Установка 3 шага

1.

   1

   Установите датчик износа тормозных колодок, подсоедините разъём жгута проводов датчика износа тормозных колодок (1 шт.).
2. 2

   Установите фиксатор жгута проводов датчика износа тормозных колодок (3 шт.).

3.

   3

   Подсоедините датчик износа тормозных колодок к узлу передних тормозных колодок.

↑ к списку операций

19 Защитный щиток (левый передний)

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. Передний тормозной диск

Снятие 1 шаг

1.

   1

   Выверните крепёжный болт левого переднего пылезащитного щитка (4 шт.), снимите левый передний пылезащитный щиток.

   🔧 торцевая головка Примечание: комплект шестигранного болта Q140B0612F70LS и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммодноразовая деталь

Установка 1 шаг

1. 1

   Установите левый передний пыльник, установите крепёжный болт левого переднего пыльника (4 шт.). Комбинированный болт с шестигранной головкой и плоской шайбой Q140B0612F70LS Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: комбинированный болт с шестигранной головкой и плоской шайбой Q140B0612F70LS является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 10 ммодноразовая деталь

Моменты затяжки

↑ к списку операций

20 Корпус тормозного суппорта (левый передний)

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Включение режима подъёма автомобиля
5. Двери багажника на электроприводе книга владельца
6. Аккумулятор книга владельца
7. Слив и заправка тормозной жидкости
8. Подъём и опускание автомобиля
9. Колесо в сборе (алюминиевое)
10. Колпачок винта прокачки
11. Винт прокачки

Снятие 4 шага

1.

   1

   Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.
2. 2

   Отсоедините фиксирующую защёлку жгута проводов датчика износа тормозных колодок от корпуса левого переднего тормозного суппорта в сборе.

3.

   3

   Выверните крепёжный болт левого переднего тормозного шланга (1 шт.), отведите левый передний тормозной шланг в сторону.

   🔧 головка Внимание: X03-20070022 крепёжный болт левого переднего тормозного шланга является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 11 ммX03-20070022одноразовая деталь

4.

   4

   Выверните крепёжный болт корпуса тормозного суппорта (левый передний) (2 шт.), снимите корпус тормозного суппорта (левый передний).

   🔧 головка 13 мм

Установка 4 шага

1.

   1

   Установите корпус тормозного суппорта левого переднего, установите фиксирующий болт корпуса тормозного суппорта левого переднего (2 шт.).

   🔧 головка 13 мм

2.

   2

   Подсоедините левый передний тормозной шланг к корпусу левого переднего тормозного суппорта, установите крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу. X03-20070022 Крепёжный болт левого переднего тормозного шланга Момент затяжки: 37±2 Н·м

   ⚙︎ 37±2 Н·м🔧 торцевая головка Примечание: X03-20070022 крепёжный болт левого переднего тормозного шланга является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 11 ммX03-20070022одноразовая деталь

3.

   3

   Подсоедините датчик износа тормозных колодок к узлу левых передних тормозных колодок.
4. 4

   Подсоедините фиксатор жгута проводов датчика износа тормозных колодок к корпусу тормоза (левый передний).

Моменты затяжки

↑ к списку операций

21 Корпус тормозного суппорта левого переднего, подузел в сборе

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Слив и заправка тормозной жидкости
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)

Снятие 3 шага

1.

   1

   Выверните крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу.

   🔧 головка 11 мм

2.

   2

   Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.
3. 3

   Выверните крепёжный болт подузла корпуса тормозного суппорта (левый передний) (2 шт.), отсоедините подузел корпуса тормозного суппорта (левый передний) от подузла кронштейна тормозного суппорта, снимите подузел корпуса тормозного суппорта (левый передний).

   🔧 головка 15 мм

Установка 2 шага

1.

   1

   Установите корпус тормозного суппорта левого переднего, подузел в сборе, подсоедините корпус тормозного суппорта левого переднего к кронштейну переднего тормозного суппорта, подузел в сборе, установите фиксирующий болт корпуса тормозного суппорта левого переднего (2 шт.). Момент затяжки: 65±3 Н·м Установите датчик износа тормозных колодок на узел передних тормозных колодок в направлении, указанном стрелкой.

   ⚙︎ 65±3 Н·м🔧 головка 2 15 мм

2.

   2

   Установите крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу. X01-35060006 Крепёжный болт левого переднего тормозного шланга Момент затяжки: 37±2 Н·м

   ⚙︎ 37±2 Н·м🔧 торцевая головка 11 ммX01-35060006

Моменты затяжки

↑ к списку операций

22 Левый передний тормозной суппорт в сборе

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Слив и заправка тормозной жидкости
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)

Снятие 3 шага

1. 1

   Выверните фиксирующий болт тормозного шланга левого переднего (1 шт.), отсоедините тормозной шланг левый передний от тормозного суппорта левого переднего в сборе.

   🔧 головка 11 мм

2.

   2

   Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.

   Q1851440TF61одноразовая деталь

   Примечание. Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь.
3. 3

   Выверните крепёжный болт левого переднего тормозного суппорта в сборе (2 шт.), снимите левый передний тормозной суппорт в сборе.

   🔧 головка 18 мм

Установка 3 шага

1.

   1

   Установите тормозной суппорт в сборе (левый передний), установите крепёжный болт тормозного суппорта в сборе (левый передний) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°

   ⚙︎ 75 Н·м+45°🔧 головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь
2. 2

   Подсоедините датчик износа тормозных колодок к узлу передних тормозных колодок.

3.

   3

   Подсоедините тормозной шланг левый передний к тормозному суппорту левому переднему в сборе, установите фиксирующий болт тормозного шланга левого переднего (1 шт.). X01-35060006 Фиксирующий болт тормозного шланга левого переднего Момент затяжки: 37±2 Н·м

   ⚙︎ 37±2 Н·м🔧 головка 11 ммX01-35060006

Моменты затяжки

↑ к списку операций
