Правый задний рычаг подвески — Li L7

Шасси · Задняя подвеска · Li L7 2022–2023
6 операций90 шагов22 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89185053, Q1851060TF61, X01-89185052, X01-89185048, X01-89185049, Q1860616F70, X01-89185067, X01-89185070, X01-89185023, Q1860645F70, X01-89148128, M01-89146616, X01-89185050, X01-89185055, X01-89148134

Одноразовые детали: 26 позиц. — при установке заменяются новыми.

1 Задний рычаг регулировки развала в сборе

снятие: 4 шагаустановка: 9 шагов5 моментов затяжкистр. 1537–1539 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Задний рычаг регулировки развала в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)

Снятие 4 шага

  1. Шаг 1

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

    🔧 головка 21 ммX01-89185053одноразовая деталь
    Примечание
    • X01-89185053 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
    • Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору с амортизатором в сборе от правого заднего рычага регулировки развала в сборе.
  2. Шаг 2

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

    🔧 головка 21 ммX01-89185053одноразовая деталь
    Примечание
    • X01-89185053 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
    • Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору с амортизатором в сборе от правого заднего рычага регулировки развала в сборе.

  3. Зафиксируйте инструментом сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 13 мм торцевая головка Инструмент для гайки: 15 мм торцевая головка

    🔧 головка 15 ммQ1851060TF61одноразовая деталь
    Примечание
    • Q1851060TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью. 2.
    • Извлеките сквозной болт (1 шт.), отсоедините соединительную тягу заднего стабилизатора (правую) в сборе от рычага регулировки развала (правого) в сборе.
  4. Шаг 4

    Зафиксируйте сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    🔧 головка 21 ммX01-89185053одноразовая деталь
    Примечание
    • X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь. 2.
    • Извлеките сквозной болт (1 шт.), снимите задний рычаг регулировки развала в сборе (правый).

Установка 9 шагов

  1. Шаг 1

    Установите крепёжные гайки и болты в последовательности (1) → (2) → (4) → (3).

    ⚙︎ 30 Н·м⚙︎ 60 Н·м
    Примечание
    • При установке рычага развала заднего колеса в сборе сначала предварительно затяните сквозную гайку (1 шт.), после завершения развал-схождения автомобиля затяните её окончательным моментом согласно нормативу.
    • Момент предварительной затяжки: 30 Н·м 2.
    • При установке рычага развала заднего колеса в сборе сначала предварительно затяните сквозной болт (3 шт.), после завершения развал-схождения автомобиля затяните его окончательным моментом согласно нормативу.
    • Момент предварительной затяжки: 60 Н·м.
  2. Шаг 2

    Подсоедините правый задний рычаг регулировки развала в сборе к правому заднему поворотному кулаку в сборе, установите сквозной болт (1 шт.). X01-89185052 Комплект: болт с шестигранной фланцевой головкой и плоская шайба

    X01-89185052одноразовая деталь
    Примечание. X01-89185052 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.

  3. Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 80 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 80 Н·м+120°🔧 головка 21 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
  4. Шаг 4

    Соедините задний рычаг регулировки развала в сборе (правый) с правой задней пневморессорой с амортизатором в сборе, установите сквозной болт (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой

    X01-89185053одноразовая деталь
    Примечание. X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.

  5. Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
  6. Шаг 6

    Установите рычаг развала заднего колеса в сборе (правый), установите сквозной болт (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в сборе с плоской шайбой.

    X01-89185053одноразовая деталь
    Примечание. X01-89185053 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.

  7. С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 80 Н·м+120° Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

    ⚙︎ 80 Н·м+120°🔧 головка 21 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
  8. Шаг 8

    Соедините рычаг регулировки развала (правый) в сборе с соединительной тягой заднего стабилизатора (правой) в сборе, установите сквозной болт (1 шт.). Q1851060TF61 болт с шестигранной фланцевой головкой

    Q1851060TF61одноразовая деталь
    Примечание. Q1851060TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

  9. С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 Момент затяжки: 70±5 Н·м Используемый инструмент для болта: 13 мм головка Используемый инструмент для гайки: 15 мм головка

    ⚙︎ 70±5 Н·м🔧 головка 15 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.

Моменты затяжки

ОперацияМомент
Установите крепёжные гайки и болты в последовательности (1) → (2) → (4…30 Н·м
Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную…80 Н·м+120°
Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную…70 Н·м+150°
С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите к…80 Н·м+120°
С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите к…70±5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

2 Задний продольный рычаг в сборе

снятие: 3 шагаустановка: 6 шагов3 момента затяжкистр. 1540–1541 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Задний продольный рычаг в сборе — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)
  5. Защита топливного бака
  6. Передняя соединительная пластина заднего подрамника

Снятие 3 шага

  1. Шаг 1

    Зафиксируйте инструментом сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 10 мм торцевая головка Инструмент для гайки: 10 мм гаечный ключ 2. Извлеките сквозной болт (1 шт.), отведите нижний кронштейн датчика высоты правого заднего колеса в сторону.

    🔧 ключ 10 мм
  2. Шаг 2

    Зафиксируйте сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    🔧 головка 21 ммX01-89185048одноразовая деталь
    Примечание
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
    • X01-89185048 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь. 2.
    • Извлеките сквозной болт (1 шт.), отсоедините задний продольный рычаг в сборе (правый) от правого заднего поворотного кулака в сборе.
  3. Шаг 3

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм.

    🔧 головка 21 ммX01-89185049одноразовая деталь
    Примечание
    • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
    • X01-89185049 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью. 2.
    • Извлеките сквозной болт (1 шт.), снимите продольный рычаг задней подвески в сборе (правый).

Установка 6 шагов

  1. Шаг 1

    Установите правый задний продольный рычаг подвески в сборе, установите сквозной болт (1 шт.).

  2. Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 75 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185049одноразовая деталь
    Примечание
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
    • X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
  3. Шаг 3

    Соедините задний продольный рычаг подвески (правый) в сборе с правым задним поворотным кулаком в сборе, установите сквозной болт (1 шт.).

  4. Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185048 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 60 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 60 Н·м+120°🔧 головка 21 ммX01-89185048одноразовая деталь
    Примечание
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
    • X01-89185048 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
  5. Шаг 5

    Установите нижний кронштейн правого заднего датчика высоты, установите сквозной болт (1 шт.).

  6. Инструментом зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой. Момент затяжки: 9±1 Н·м Инструмент для болта: головка 10 мм. Инструмент для гайки: ключ 10 мм.

    ⚙︎ 9±1 Н·м🔧 ключ 10 ммQ1860616F70

Моменты затяжки

ОперацияМомент
Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную…75 Н·м+120°
Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную…60 Н·м+120°
Инструментом зафиксируйте сквозной болт (1 шт.), установите крепёжную…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

3 Правый задний направляющий рычаг в сборе

снятие: 25 шаговустановка: 28 шагов10 моментов затяжкистр. 1542–1548 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
Примечания
  • Перед выполнением сервисной процедуры разблокировки электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и возникновения аварийной ситуации.
  • После демонтажа узла заднего подрамника в сборе необходимо обеспечить дополнительную опору для автомобиля.
  • При демонтаже/монтаже узла заднего подрамника в сборе используйте инструмент-подставку для плавного и медленного опускания/подъёма, работу должны выполнять два специалиста по ремонту совместно.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Правый задний направляющий рычаг в сборе — расположение
Расположение детали

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Колесо в сборе (алюминиевое)
  8. Колесо в сборе (алюминиевое)
  9. Защита топливного бака
  10. Подвеска глушителя выпускной системы
  11. Задний глушитель в сборе
  12. Задняя защитная панель шасси в сборе
  13. Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
  14. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 25 шагов

  1. Шаг 1

    Снимите фиксирующие клипсы правого заднего подкрылка в сборе.

  2. Шаг 2

    Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, отсоедините провод массы заднего электродвигателя от кузова.

    🔧 Головка 10 мм
  3. Шаг 3

    Извлеките стопорную пружину отводящего водяного шланга 1 контура охлаждения заднего электродвигателя (1 шт.), отсоедините отводящий водяной шланг 1 контура охлаждения заднего электродвигателя от отводящей нейлоновой трубки контура охлаждения заднего электродвигателя.

    Примечание
    • Используйте подходящую ёмкость для сбора остатков охлаждающей жидкости.
    • После отсоединения необходимо загерметизировать разъёмы, чтобы предотвратить попадание посторонних частиц в трубопровод.
  4. Шаг 4

    Извлеките пружинный фиксатор (1 шт.) подводящего шланга ОЖ заднего электродвигателя, отсоедините подводящий шланг ОЖ заднего электродвигателя от резинового защитного чехла в сборе.

    Примечание
    • Соберите остаточную охлаждающую жидкость в подходящую ёмкость.
    • После отсоединения загерметизируйте соединение, чтобы предотвратить попадание посторонних предметов в трубопровод.
  5. Шаг 5

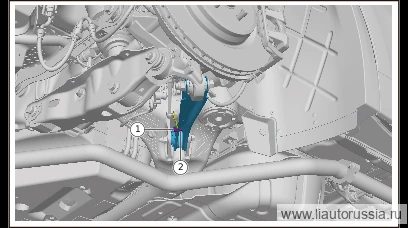

    Отсоедините стыковочный разъём жгута проводов в сборе датчика скорости вращения правого заднего колеса и жгута проводов кузова в сборе (1 шт.).

  6. Шаг 6

    Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

  7. Шаг 7

    Выверните крепёжные болты правого заднего тормозного суппорта в сборе (2 шт.), отсоедините правый задний тормозной суппорт в сборе.

    🔧 торцевая головка Torx Примечание: после отсоединения правого заднего тормозного суппорта в сборе подвесьте его на крюке к раме кузова T60
  8. Шаг 8

    Отсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

  9. Отсоедините жгут проводов датчика скорости вращения правого заднего колеса от правой задней пневморессоры с амортизатором в сборе.

  10. Шаг 10

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм. 2. Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору в сборе с амортизатором от рычага развала заднего колеса в сборе (правого).

    🔧 головка 21 мм
  11. Шаг 11

    Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.

  12. Отсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.)

  13. Шаг 13

    Отсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

  14. Шаг 14

    Отсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

  15. Шаг 15

    Выверните крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.), отсоедините левый задний тормозной суппорт в сборе.

    🔧 звёздообразная головка под отвёртку T60
    Примечание. После отсоединения левого заднего тормозного суппорта в сборе подвесьте его на крюке к кузову.
  16. Шаг 16

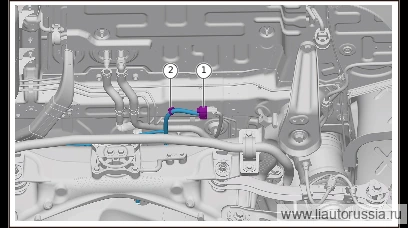

    Отсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

  17. Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе от левой задней пневморессоры с амортизатором в сборе.

  18. Шаг 18

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините левую заднюю пневморессору с амортизатором в сборе от левого заднего рычага регулировки развала в сборе.

    🔧 головка 21 мм
  19. Шаг 19

    Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).

  20. Шаг 20

    Отсоедините фиксирующую защёлку высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

  21. Выверните крепёжные болты высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.).

    🔧 Головка 10 мм
  22. Шаг 22

    Выверните крепёжные болты передней и задней соединительных пластин подрамника (4 шт.).

    🔧 головка 15 мм

  23. Выверните крепёжный болт (4 шт.) заднего подрамника в сборе, снимите переднюю соединительную пластину заднего подрамника и заднюю соединительную пластину заднего подрамника, плавно опустите задний подрамник в сборе с узлами и извлеките высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю через верхнюю часть топливозаливной трубы в сборе. При демонтаже узла заднего подрамника в сборе используйте подъёмное приспособление для плавного и медленного опускания, необходимо участие двух специалистов по ремонту.

    🔧 торцевая головка Примечание: после демонтажа узла заднего подрамника в сборе центр тяжести автомобиля изменится, что приведёт к неустойчивости при подъёме — в этом случае необходимо обеспечить дополнительную поддержку автомобиля 21 мм
  24. Шаг 24

    Зафиксируйте сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    🔧 головка 21 ммX01-89185049одноразовая деталь
    Примечание
    • X01-89185049 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь. 2.
    • Извлеките сквозной болт (1 шт.), отсоедините правый задний направляющий рычаг в сборе от заднего подрамника в сборе.
  25. Шаг 25

    Выверните крепёжные болты левого заднего направляющего рычага в сборе (1 шт.), снимите правый задний направляющий рычаг в сборе.

    🔧 головка 21 ммX01-89185067одноразовая деталь
    Примечание. X01-89185067 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.

Установка 28 шагов

  1. Шаг 1

    Установите левый задний направляющий рычаг в сборе, установите крепёжный болт левого заднего направляющего рычага в сборе (1 шт.). X01-89185067 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 240±20 Н·м

    ⚙︎ 240±20 Н·м🔧 головка Внимание: X01-89185067 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 21 ммX01-89185067одноразовая деталь
  2. Шаг 2

    Соедините левый задний направляющий рычаг в сборе с задним подрамником в сборе, установите сквозной болт (1 шт.).

  3. Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185049 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 75 Н·м+120° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185049одноразовая деталь
    Примечание
    • X01-89185049 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.

  4. Со стороны верхнего конца заливной трубки в сборе заведите высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю и медленно поднимите задний подрамник в сборе с компонентами, установите переднюю и заднюю соединительные пластины заднего подрамника, установите крепёжные болты заднего подрамника в сборе (4 шт.). X01-89185070 болт с шестигранной фланцевой головкой в сборе с плоской шайбой. Момент затяжки: 130 Н·м+90°

    ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070

  5. Установите крепёжные болты передней соединительной пластины заднего подрамника и задней соединительной пластины заднего подрамника (4 шт.). X01-89185023 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м После установки узла заднего подрамника в сборе снимите вспомогательную опору.

    ⚙︎ 100±10 Н·м🔧 головка Внимание: при установке узла заднего подрамника в сборе используйте опорное приспособление для плавного и медленного подъёма, операция требует совместной работы двух специалистов по ремонту 15 ммX01-89185023
  6. Шаг 6

    Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю. Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860645F70

  7. Установите фиксирующий хомут высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

  8. Шаг 8

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2. Заблокируйте фиксатор.

  9. Шаг 9

    Соедините левую заднюю пневморессору с амортизатором в сборе с рычагом регулировки развала (левым) в сборе, установите сквозной болт (1 шт.).

  10. Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053
  11. Шаг 11

    Подсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе к левой задней пневморессоре с амортизатором в сборе.

  12. Подсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

  13. Шаг 13

    Подсоедините левый задний тормозной суппорт в сборе, установите крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем в сборе с плоской шайбой. Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 звёздообразная головка под отвёртку T60X01-89148128
  14. Шаг 14

    Подсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

  15. Шаг 15

    Подсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

  16. Шаг 16

    Подсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.).

  17. Подсоедините фиксирующую защёлку (1 шт.) жгута проводов заднего электродвигателя в сборе.

  18. Шаг 18

    Соедините правую заднюю пневморессору с амортизатором в сборе с задним рычагом регулировки развала в сборе (правым), установите сквозной болт (1 шт.).

  19. Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053
  20. Шаг 20

    Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к правой задней пневморессоре в сборе с амортизатором.

  21. Подсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

  22. Шаг 22

    Подсоедините правый задний тормозной суппорт в сборе, установите крепёжный болт правого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 Комплект: винт с цилиндрической головкой под звёздообразный шлиц и плоская шайба Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 бита под звёздообразный шлиц T60X01-89148128
  23. Шаг 23

    Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

  24. Шаг 24

    Подсоедините стыковочный разъём жгута проводов датчика скорости вращения правого заднего колеса в сборе к жгуту проводов кузова в сборе (1 шт.).

  25. Шаг 25

    Подсоедините подводящий шланг ОЖ заднего электродвигателя к резиновому защитному чехлу в сборе, установите пружинный фиксатор подводящего шланга ОЖ заднего электродвигателя (1 шт.).

    Примечание. При установке следите за чистотой подводящего шланга ОЖ заднего электродвигателя, не допускайте попадания посторонних предметов, чтобы избежать засорения и повреждения насоса ОЖ.
  26. Шаг 26

    Подсоедините отводящий шланг ОЖ контура заднего электродвигателя 1 к отводящей нейлоновой трубке контура заднего электродвигателя, установите стопорное кольцо крепления отводящего шланга ОЖ контура заднего электродвигателя 1 (1 шт.).

    Примечание. При установке обеспечьте чистоту отводящего шланга ОЖ контура заднего электродвигателя 1, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.
  27. Шаг 27

    Подсоедините провод массы заднего электродвигателя к кузову, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
  28. Шаг 28

    Установите фиксирующую защёлку подкрылка правого заднего колеса в сборе.

Моменты затяжки

ОперацияМомент
Установите левый задний направляющий рычаг в сборе, установите крепёжн…240±20 Н·м
Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную…75 Н·м+120°
Со стороны верхнего конца заливной трубки в сборе заведите высоковольт…130 Н·м+90°
Установите крепёжные болты передней соединительной пластины заднего по…100±10 Н·м
Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от ак…9±1 Н·м
Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную…70 Н·м+150°
Подсоедините левый задний тормозной суппорт в сборе, установите крепёж…45 Н·м+45°
Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную…70 Н·м+150°
Подсоедините правый задний тормозной суппорт в сборе, установите крепё…45 Н·м+45°
Подсоедините провод массы заднего электродвигателя к кузову, установит…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

4 Правый задний рычаг регулировки схождения в сборе

снятие: 3 шагаустановка: 4 шага2 момента затяжкистр. 1549–1550 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Правый задний рычаг регулировки схождения в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)

Снятие 3 шага

  1. Шаг 1

    Отсоедините фиксирующий хомут жгута проводов датчика скорости вращения правого заднего колеса в сборе (5 шт.), отсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе от правого заднего рычага регулировки схождения в сборе.

  2. Шаг 2

    Инструментом зафиксируйте эксцентриковый болт (1 шт.), выверните крепёжную гайку (1 шт.), снимите эксцентриковую шайбу. Инструмент для болта: головка 22 мм. Инструмент для гайки: головка 21 мм.

    🔧 головка 21 ммодноразовая деталь
    Примечание
    • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью. 2.
    • Извлеките эксцентриковый болт (1 шт.).

  3. Выверните крепёжный болт правого заднего рычага регулировки схождения в сборе (1 шт.), снимите правый задний рычаг регулировки схождения в сборе.

    🔧 головка Внимание: X01-89185050 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 18 ммX01-89185050одноразовая деталь

Установка 4 шага

  1. Шаг 1

    Установите правый задний рычаг регулировки схождения в сборе, установите крепёжный болт (1 шт.) правого заднего рычага регулировки схождения в сборе. X01-89185050 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 65+90°Нм

    ⚙︎ 65+90° Н·м🔧 торцевая головка Примечание: X01-89185050 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 18 ммX01-89185050одноразовая деталь
  2. Шаг 2

    Установите сквозной болт (1 шт.).

  3. Установите эксцентриковую шайбу, инструментом зафиксируйте эксцентриковый болт (1 шт.), установите крепёжную гайку (1 шт.). Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70. Момент затяжки: 90±5 Н·м предварительно, после развал-схождения 180±10 Н·м. Инструмент для болта: головка 22 мм. Инструмент для гайки: головка 21 мм.

    ⚙︎ 90±5 Н·м🔧 головка 21 ммодноразовая деталь
    Примечание. Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
  4. Шаг 4

    Подсоедините жгут проводов в сборе датчика скорости вращения правого заднего колеса к правому заднему рычагу регулировки схождения в сборе, установите фиксатор жгута проводов в сборе датчика скорости вращения правого заднего колеса (4 шт.).

Моменты затяжки

ОперацияМомент
Установите правый задний рычаг регулировки схождения в сборе, установи…65+90° Н·м
Установите эксцентриковую шайбу, инструментом зафиксируйте эксцентрико…90±5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

5 Правый задний верхний поперечный рычаг в сборе

снятие: 2 шагаустановка: 4 шага1 момент затяжкистр. 1551–1552 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Правый задний верхний поперечный рычаг в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)

Снятие 2 шага

  1. Шаг 1

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм. 2. Извлеките сквозной болт (1 шт.), отсоедините верхний поперечный рычаг правой задней подвески в сборе от правого заднего поворотного кулака в сборе.

    🔧 головка 21 мм
  2. Шаг 2

    С помощью инструмента зафиксируйте эксцентриковый болт (1 шт.), выверните крепёжную гайку (1 шт.), снимите эксцентриковую шайбу. Используемый инструмент для болта: 22 мм головка Используемый инструмент для гайки: 21 мм головка

    🔧 головка 21 ммодноразовая деталь
    Примечание
    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
    • Извлеките эксцентриковый болт (1 шт.), снимите правый задний верхний поперечный рычаг в сборе.

Установка 4 шага

  1. Шаг 1

    Установите правый задний верхний поперечный рычаг в сборе, установите эксцентриковый болт (1 шт.).

  2. Установите эксцентриковую шайбу, зафиксируйте эксцентриковый болт инструментом (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 90±5 предварительная затяжка, после проведения сход-развала 180±10 Инструмент для болта: 22 мм головка Инструмент для гайки: 21 мм головка

    🔧 головка 21 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
  3. Шаг 3

    Подсоедините верхний поперечный рычаг правой задней подвески в сборе к правому заднему поворотному кулаку в сборе, установите сквозной болт (1 шт.).

  4. С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185055 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 75 Н·м+120° Используемый инструмент для болта: головка 18 мм Используемый инструмент для гайки: 21 мм головка

    ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185055

Моменты затяжки

ОперацияМомент
С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите к…75 Н·м+120°

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

6 Правый задний поворотный кулак в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1553–1554 оригинала
Примечания
  • Перед выполнением процедуры сервисного разблокирования электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, чтобы избежать самопроизвольного скатывания и связанного с этим ДТП.
  • После завершения установки опустите автомобиль до касания земли колёсами; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Правый задний поворотный кулак в сборе — расположение
Расположение детали

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Сервисная процедура разблокировки электронного стояночного тормоза
  3. Включение режима подъёма автомобиля
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Подъём и опускание автомобиля
  9. Колесо в сборе (алюминиевое)
  10. Стопорная гайка приводного вала
  11. Задний тормозной диск
  12. Двухчиповый датчик скорости вращения колеса
  13. Пылезащитный щиток правый задний
  14. Снятие и установка узла поворотного кулака правого заднего и ступичного подшипникового узла

Снятие 1 шаг

  1. Выверните крепёжный болт правого заднего поворотного кулака в сборе (4 шт.), снимите правый задний поворотный кулак в сборе.

    🔧 головка-бита T60

Установка 1 шаг

  1. Шаг 1

    Установите правый задний поворотный кулак в сборе, установите болт (4 шт.) правого заднего поворотного кулака в сборе. X01-89148134 комплект винта с цилиндрической головкой и внутренним шлицем Torx и плоской шайбой Момент затяжки: 30 Н·м+90°

    ⚙︎ 30 Н·м+90°🔧 головка с битодержателем T60X01-89148134

Моменты затяжки

ОперацияМомент
Установите правый задний поворотный кулак в сборе, установите болт (4…30 Н·м+90°

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Шасси»

Передний подрамникПередние амортизаторыПередний стабилизаторПравый передний рычаг подвескиЛевый передний рычаг подвескиЗадний подрамникЗадние амортизаторыЗадний стабилизатор

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
