Блок управления пневмоподвеской — Li L7

Шасси · Система подачи воздуха пневмоподвески · Li L7 2022–2023
12 операций50 шагов19 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89275012, Q1860620F61, Q1860616F70

Одноразовые детали: 6 позиц. — при установке заменяются новыми.

1 Задний датчик высоты с тягой в сборе

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 1602–1603 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Задний датчик высоты с тягой в сборе — расположение
Расположение детали

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля

Снятие 3 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов заднего датчика высоты с тягой в сборе (правый) (1 шт.).

  2. Выверните крепежную гайку заднего датчика высоты с тягой в сборе (правого) (1 шт.).

    🔧 головка 10 мм
  3. Выверните крепёжный винт датчика высоты заднего с тягой в сборе (правый) (2 шт.), снимите датчик высоты задний с тягой в сборе (правый).

    🔧 головка под отвёртку T20

Установка 3 шага

  1. Установите задний датчик высоты с тягой в сборе (правый), установите крепёжный винт заднего датчика высоты с тягой в сборе (правый) (2 шт.). X01-89275012 Момент затяжки самонарезающего винта с фланцевой головкой и внутренним шестигранно-звёздным шлицем: 3±0.3 Н·м

    ⚙︎ 3±0.3 Н·м🔧 насадка-бита T20X01-89275012
  2. Установите крепёжную гайку заднего датчика высоты с тягой в сборе (правый) (1 шт.). Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 Головка 10 мм
  3. Подсоедините разъём жгута проводов заднего датчика высоты с тягой в сборе (правого) (1 шт.).

Моменты затяжки

ОперацияМомент
Установите задний датчик высоты с тягой в сборе (правый), установите к…3±0.3 Н·м
Установите крепёжную гайку заднего датчика высоты с тягой в сборе (пра…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

2 Блок датчика ускорения

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 1604–1605 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Блок датчика ускорения — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля
  6. Колесо в сборе (алюминиевое)

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов блока датчика ускорения (левый) (1 шт.).

  2. Выверните крепежный болт блока датчика ускорения (левого) (1 шт.), снимите блок датчика ускорения (левый).

    🔧 головка Внимание: Q1860620F61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммQ1860620F61одноразовая деталь

Установка 2 шага

  1. Установите блок датчика ускорения (левый), установите крепёжный болт блока датчика ускорения (левый) (1 шт.). Q1860620F61 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: Q1860620F61 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 10 ммQ1860620F61одноразовая деталь
  2. Подсоедините разъём жгута проводов корпуса датчика ускорения (левый) (1 шт.).

Моменты затяжки

ОперацияМомент
Установите блок датчика ускорения (левый), установите крепёжный болт б…9±1 Н·м

↑ к списку операций

3 Блок управления пневмоподвеской

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 1606–1607 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Блок управления пневмоподвеской — расположение
Расположение детали

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Левый кожух заднего конца направляющей сиденья водителя
  9. Крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Крышка заднего торца направляющей, левая сторона
  13. Правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе
  18. Корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Монтажный кронштейн P-BOX, сварной узел в сборе

Снятие 3 шага

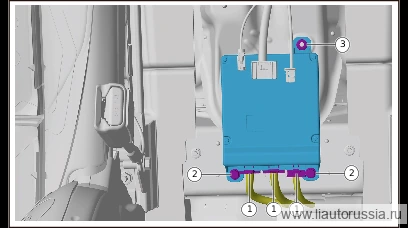

  1. Шаг 1

    Приподнимите теплоизоляцию центрального тоннеля, отсоедините разъём жгута проводов блока управления пневмоподвеской (3 шт.).

  2. Выверните крепёжный болт блока управления пневмоподвеской (2 шт.).

    🔧 головка Внимание: Q1860616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 10 ммQ1860616F70одноразовая деталь
  3. Выверните крепёжную гайку блока управления пневмоподвеской (1 шт.), снимите блок управления пневмоподвеской.

    🔧 Головка Внимание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 10 ммодноразовая деталь

Установка 3 шага

  1. Шаг 1

    Установите блок управления пневмоподвески, установите крепежную гайку блока управления пневмоподвески (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: гайка с шестигранной фланцевой головкой Q32006F36 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь
  2. Установите крепёжный болт блока управления пневмоподвеской (2 шт.). Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: Q1860616F70 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 10 ммQ1860616F70одноразовая деталь
  3. Подсоедините разъём жгута проводов блока управления пневмоподвеской (3 шт.), установите теплоизоляцию центрального тоннеля.

Моменты затяжки

ОперацияМомент
Установите блок управления пневмоподвески, установите крепежную гайку…9±1 Н·м
Установите крепёжный болт блока управления пневмоподвеской (2 шт.). Q1…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура замены блока управления пневмоподвеской
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
  • Калибровка IMU блока управления пневмоподвеской
  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

4 Передний датчик высоты с тягой в сборе

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 1608–1609 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Передний датчик высоты с тягой в сборе — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Подъём и опускание автомобиля
  8. Колесо в сборе (алюминиевое)

Снятие 3 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов переднего датчика высоты с тягой в сборе (левого) (1 шт.).

  2. Выверните стопорную гайку датчика высоты переднего с тягой в сборе (левый) (1 шт.), отсоедините датчик высоты передний с тягой в сборе (левый) от верхнего рычага подвески.

    🔧 головка 10 мм
  3. Выверните крепёжный винт переднего датчика высоты с тягой в сборе (левый) (2 шт.), снимите передний датчик высоты с тягой в сборе (левый).

    🔧 насадка-бита T20

Установка 3 шага

  1. Установите передний датчик высоты с тягой в сборе (левый), установите крепёжный винт переднего датчика высоты с тягой в сборе (левый) (2 шт.). X01-89275012 Самонарезающий винт с внутренним шлицем Torx, цилиндрической головкой и фланцем Момент затяжки: 3±0.3 Н·м

    ⚙︎ 3±0.3 Н·м🔧 Торцевая головка под отвёртку T20X01-89275012
  2. Подсоедините передний датчик высоты с тягой в сборе (левый) к верхнему рычагу подвески, установите крепежную гайку переднего датчика высоты с тягой в сборе (левого) (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61. Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм
  3. Подсоедините разъём жгута проводов датчика высоты переднего с тягой в сборе (левый) (1 шт.).

Моменты затяжки

ОперацияМомент
Установите передний датчик высоты с тягой в сборе (левый), установите…3±0.3 Н·м
Подсоедините передний датчик высоты с тягой в сборе (левый) к верхнему…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

5 Верхний кронштейн правого заднего датчика высоты

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1610–1611 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Верхний кронштейн правого заднего датчика высоты — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля
  6. Задний датчик высоты с тягой в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепежный болт верхнего кронштейна правого заднего датчика высоты (2 шт.), снимите верхний кронштейн правого/левого заднего датчика высоты.

    🔧 головка 10 мм

Установка 1 шаг

  1. Установите верхний кронштейн правого заднего датчика высоты, установите крепёжный болт верхнего кронштейна правого заднего датчика высоты (2 шт.). Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

Моменты затяжки

ОперацияМомент
Установите верхний кронштейн правого заднего датчика высоты, установит…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

6 Нижний кронштейн правого заднего датчика высоты

снятие: 2 шагаустановка: 2 шага2 момента затяжкистр. 1612–1613 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Нижний кронштейн правого заднего датчика высоты — расположение
Расположение детали

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля

Снятие 2 шага

  1. Шаг 1

    Выверните крепежную гайку заднего датчика высоты с тягой в сборе (правого) (1 шт.), отсоедините задний датчик высоты с тягой в сборе (правый) от нижнего кронштейна правого заднего датчика высоты.

    🔧 головка 10 мм
  2. Выверните крепёжный болт нижнего кронштейна правого заднего датчика высоты (1 шт.), снимите нижний кронштейн правого заднего датчика высоты.

    🔧 головка 10 мм

Установка 2 шага

  1. Шаг 1

    Установите нижний кронштейн правого заднего датчика высоты, установите крепёжный болт нижнего кронштейна правого заднего датчика высоты (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  2. Подсоедините задний датчик высоты с тягой в сборе (правый) к нижнему кронштейну правого заднего датчика высоты, установите крепёжную гайку заднего датчика высоты с тягой в сборе (правый) (1 шт.). Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 Головка 10 мм

Моменты затяжки

ОперацияМомент
Установите нижний кронштейн правого заднего датчика высоты, установите…9±1 Н·м
Подсоедините задний датчик высоты с тягой в сборе (правый) к нижнему к…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

7 Кронштейн правого переднего датчика высоты

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1614–1615 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Кронштейн правого переднего датчика высоты — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Подъём и опускание автомобиля
  8. Колесо в сборе (алюминиевое)
  9. Передний датчик высоты с тягой в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный болт кронштейна правого переднего датчика высоты (1 шт.), снимите кронштейн правого переднего датчика высоты.

    🔧 Головка 10 мм

Установка 1 шаг

  1. Шаг 1

    Установите кронштейн правого переднего датчика высоты, установите крепежный болт кронштейна правого переднего датчика высоты (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

Моменты затяжки

ОперацияМомент
Установите кронштейн правого переднего датчика высоты, установите креп…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

8 Кронштейн правого переднего датчика ускорения

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 1616–1617 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Кронштейн правого переднего датчика ускорения — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)

Снятие 3 шага

  1. Шаг 1

    Отсоедините фиксатор жгута проводов (2 шт.).

  2. Выверните крепежный болт блока датчика ускорения (правого) (1 шт.), отсоедините блок датчика ускорения (правый) от кронштейна правого переднего датчика ускорения.

    🔧 головка 10 мм
  3. Выверните крепёжный болт кронштейна правого переднего датчика ускорения (2 шт.), снимите кронштейн правого переднего датчика ускорения.

    🔧 головка 10 мм

Установка 3 шага

  1. Установите кронштейн правого переднего датчика ускорения, установите крепёжный болт кронштейна правого переднего датчика ускорения (2 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  2. Подсоедините блок датчика ускорения (правый) к кронштейну правого переднего датчика ускорения, установите крепёжный болт блока датчика ускорения (правый) (1 шт.). Q1860620F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860620F61
  3. Установите фиксатор жгута проводов (2 шт.).

Моменты затяжки

ОперацияМомент
Установите кронштейн правого переднего датчика ускорения, установите к…9±1 Н·м
Подсоедините блок датчика ускорения (правый) к кронштейну правого пере…9±1 Н·м

↑ к списку операций

9 Верхний кронштейн левого заднего датчика высоты

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1618–1619 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Верхний кронштейн левого заднего датчика высоты — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подъём и опускание автомобиля
  6. Задний датчик высоты с тягой в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный болт верхнего кронштейна левого заднего датчика высоты (2 шт.), снимите верхний кронштейн левого заднего датчика высоты.

    🔧 Головка 10 мм

Установка 1 шаг

  1. Установите верхний кронштейн левого заднего датчика высоты, установите крепежный болт верхнего кронштейна левого заднего датчика высоты (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

Моменты затяжки

ОперацияМомент
Установите верхний кронштейн левого заднего датчика высоты, установите…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

10 Нижний кронштейн левого заднего датчика высоты

снятие: 2 шагаустановка: 2 шага2 момента затяжкистр. 1620–1621 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Нижний кронштейн левого заднего датчика высоты — расположение
Расположение детали

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля

Снятие 2 шага

  1. Шаг 1

    Выверните крепёжную гайку заднего датчика высоты с тягой в сборе (левый) (1 шт.), отсоедините задний датчик высоты с тягой в сборе (левый) от нижнего кронштейна правого заднего датчика высоты.

    🔧 головка 10 мм
  2. Выверните крепежный болт нижнего кронштейна левого заднего датчика высоты (1 шт.), снимите нижний кронштейн левого заднего датчика высоты.

    🔧 головка 10 мм

Установка 2 шага

  1. Шаг 1

    Установите нижний кронштейн левого заднего датчика высоты, установите крепёжный болт нижнего кронштейна левого заднего датчика высоты (1 шт.). Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  2. Подсоедините задний датчик высоты с тягой в сборе (левый) к нижнему кронштейну левого заднего датчика высоты, установите крепёжную гайку заднего датчика высоты с тягой в сборе (левый) (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм

Моменты затяжки

ОперацияМомент
Установите нижний кронштейн левого заднего датчика высоты, установите…9±1 Н·м
Подсоедините задний датчик высоты с тягой в сборе (левый) к нижнему кр…6±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

11 Кронштейн левого переднего датчика высоты

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 1622–1623 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Кронштейн левого переднего датчика высоты — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Подъём и опускание автомобиля
  8. Колесо в сборе (алюминиевое)
  9. Передний датчик высоты с тягой в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный болт кронштейна левого переднего датчика высоты (1 шт.), снимите кронштейн левого переднего датчика высоты.

    🔧 головка 10 мм

Установка 1 шаг

  1. Шаг 1

    Установите кронштейн левого переднего датчика высоты, установите крепёжный болт кронштейна левого переднего датчика высоты (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

Моменты затяжки

ОперацияМомент
Установите кронштейн левого переднего датчика высоты, установите крепё…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

12 Кронштейн левого переднего датчика ускорения

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 1624–1625 оригинала
Примечания
  • После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
  • Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
  • После завершения накачки автомобиль можно перемещать по мере необходимости.
Кронштейн левого переднего датчика ускорения — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)

Снятие 3 шага

  1. Шаг 1

    Отсоедините фиксатор жгута проводов (2 шт.).

  2. Выверните крепёжный болт блока датчика ускорения (левый) (1 шт.), отсоедините блок датчика ускорения (левый) от кронштейна левого переднего датчика ускорения.

    🔧 головка 10 мм
  3. Выверните крепёжный болт кронштейна левого переднего датчика ускорения (2 шт.), снимите кронштейн левого переднего датчика ускорения.

    🔧 головка 10 мм

Установка 3 шага

  1. Установите кронштейн левого переднего датчика ускорения, установите крепёжный болт кронштейна левого переднего датчика ускорения (2 шт.). Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70
  2. Подсоедините блок датчика ускорения (левый) к кронштейну левого переднего датчика ускорения, установите крепежный болт блока датчика ускорения (левого) (1 шт.). Q1860620F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
  3. Установите фиксатор жгута проводов (2 шт.).

Моменты затяжки

ОперацияМомент
Установите кронштейн левого переднего датчика ускорения, установите кр…9±1 Н·м
Подсоедините блок датчика ускорения (левый) к кронштейну левого передн…9±1 Н·м

↑ к списку операций

Та же подгруппа у других моделей

Li L8Li L9

Соседние узлы системы «Шасси»

Передний подрамникПередние амортизаторыПередний стабилизаторПравый передний рычаг подвескиЛевый передний рычаг подвескиЗадний подрамникЗадние амортизаторыЗадний стабилизатор

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
