Нижняя защита переднего бампера — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89274816
Одноразовые детали: 6 позиц. — при установке заменяются новыми.
1 Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 1 шаг
-
Выверните крепёжные болты заднего монтажного поперечного кронштейна нижней защиты переднего бампера в сборе (4 шт.), снимите задний монтажный поперечный кронштейн нижней защиты переднего бампера в сборе.
🔧 торцевая головка Примечание: комплект болта Q146B0622F62LS с шестигранной головкой, пружинной шайбой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь 10 ммодноразовая деталь
Установка 1 шаг
-
Установите заднюю монтажную поперечину нижней защиты переднего бампера в сборе, установите крепёжные болты задней монтажной поперечины нижней защиты переднего бампера в сборе (4 шт.). Комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммодноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите заднюю монтажную поперечину нижней защиты переднего бампера… | 9±1 Н·м |
2 Средний монтажный кронштейн нижней защиты переднего бампера
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 1 шаг
-
Выверните крепёжные болты среднего монтажного кронштейна нижней защиты переднего бампера (4 шт.), снимите средний монтажный кронштейн нижней защиты переднего бампера.
🔧 торцевая головка Примечание: комплект болта Q146B0622F62LS с шестигранной головкой, пружинной шайбой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь 10 ммодноразовая деталь
Установка 1 шаг
-
Установите средний монтажный кронштейн нижней защиты переднего бампера, установите крепёжные болты среднего монтажного кронштейна нижней защиты переднего бампера (4 шт.). Комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммодноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите средний монтажный кронштейн нижней защиты переднего бампера… | 9±1 Н·м |
3 Нижняя защита переднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шага
-

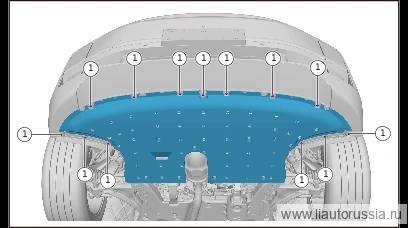

Выверните крепёжные винты нижней защиты переднего бампера в сборе (13 шт.).
🔧 торцевая головка с битой T25 -

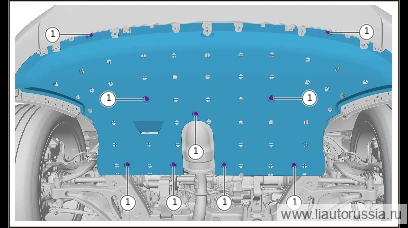

Выверните крепёжные болты нижней защиты переднего бампера в сборе (9 шт.), снимите нижнюю защиту переднего бампера в сборе.
🔧 головка Примечание: комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммодноразовая деталь
Установка 2 шага
-
Установите нижнюю защиту переднего бампера в сборе, установите крепёжные болты нижней защиты переднего бампера в сборе (9 шт.). Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Q146B0622F62LS Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка Внимание: комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62LS является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую деталь 10 ммодноразовая деталь -
Установите крепёжные винты нижней защиты переднего бампера в сборе (13 шт.). M01-89274816 самонарезающий винт с внутренним шестигранником, цилиндрической головкой и фланцем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите нижнюю защиту переднего бампера в сборе, установите крепёжн… | 6±1 Н·м |
| Установите крепёжные винты нижней защиты переднего бампера в сборе (13… | 1.5±0.5 Н·м |
