Нижняя защита переднего бампера — Li L6
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89696105, M01-89274816
Одноразовые детали: 2 позиц. — при установке заменяются новыми.
1 Задняя монтажная поперечина нижней защиты переднего бампера в сборе
Подготовительные работы 4
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Кронштейн передней защитной панели днища
Снятие 1 шаг
-
Выверните крепёжные болты заднего монтажного поперечного бруса нижней защитной панели переднего бампера в сборе (2 шт.), снимите задний монтажный поперечный брус нижней защитной панели переднего бампера в сборе.
🔧 головка Внимание: при демонтаже и монтаже необходимо приподнимать и поддерживать переднюю часть заднего монтажного поперечного бруса нижней защитной панели переднего бампера в сборе, чтобы избежать деформации заднего монтажного поперечного бруса нижней защитной панели переднего бампера в сборе 10 мм
Установка 1 шаг
-
Установите заднюю монтажную поперечину нижней защиты переднего бампера в сборе, установите крепёжные болты (2 шт.) задней монтажной поперечины нижней защиты переднего бампера в сборе. Q140B0616F70LS комбинированный крепёж: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите заднюю монтажную поперечину нижней защиты переднего бампера… | 9±1 Н·м |
2 Средний монтажный кронштейн нижней защиты переднего бампера
Подготовительные работы 3
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 2 шага
-
Выверните крепёжные болты среднего монтажного кронштейна нижней защитной панели переднего бампера (левая сторона) (1 шт.), снимите средний монтажный кронштейн нижней защитной панели переднего бампера (левая сторона).
🔧 головка 10 мм -
Выверните крепёжные болты (1 шт.) среднего монтажного кронштейна нижней защиты переднего бампера (правая сторона), снимите средний монтажный кронштейн нижней защиты переднего бампера (правая сторона).
🔧 торцевая головка 10 мм
Установка 2 шага
-
Установите средний монтажный кронштейн нижней защитной панели переднего бампера (правая сторона), установите крепёжные болты среднего монтажного кронштейна нижней защитной панели переднего бампера (правая сторона) (1 шт.). Q140B0616F70LS комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите средний монтажный кронштейн нижней защиты переднего бампера (левая сторона), установите крепёжные болты (1 шт.) среднего монтажного кронштейна нижней защиты переднего бампера (левая сторона). Q140B0616F70LS комбинированный крепёж: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите средний монтажный кронштейн нижней защитной панели переднег… | 9±1 Н·м |
| Установите средний монтажный кронштейн нижней защиты переднего бампера… | 9±1 Н·м |
3 Нижняя защита переднего бампера в сборе
Подготовительные работы 2
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
Снятие 3 шага
-

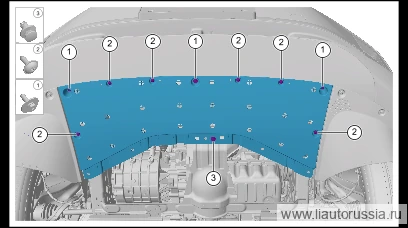

Отсоедините фиксирующие защёлки нижней защитной панели переднего бампера в сборе (1 шт.).
X01-89696105одноразовая детальПримечание. Клипсы X01-89696105 являются одноразовыми деталями, после каждой разборки/сборки необходимо устанавливать новые детали. -
Выверните крепёжные винты нижней защиты переднего бампера в сборе (6 шт.).
🔧 торцевая головка с битой T25 -
Выверните крепёжные болты (3 шт.) нижней защиты переднего бампера в сборе, снимите нижнюю защиту переднего бампера в сборе.
🔧 торцевая головка 10 мм
Установка 3 шага
-
Установите нижнюю защитную панель переднего бампера в сборе, установите крепёжные болты нижней защитной панели переднего бампера в сборе (3 шт.). Q146B0622F62LS комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Установите крепёжные винты (6 шт.) нижней защиты переднего бампера в сборе. M01-89274816 самонарезающий винт с полукруглой фланцевой головкой и внутренним шестигранно-звёздчатым профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T25M01-89274816 -
Установите фиксирующие защёлки нижней защитной панели переднего бампера в сборе (1 шт.).
X01-89696105одноразовая детальПримечание. Клипсы X01-89696105 являются одноразовыми деталями, после каждой разборки/сборки необходимо устанавливать новые детали.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите нижнюю защитную панель переднего бампера в сборе, установит… | 6±1 Н·м |
| Установите крепёжные винты (6 шт.) нижней защиты переднего бампера в с… | 1.5±0.5 Н·м |
