Передний бампер в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Передняя камера кругового обзора 360°
- Внутрисалонная низкочастотная антенна
- Демонтаж и монтаж компонента переднего радара миллиметрового диапазона 77G
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
Снятие 1 шагов
-

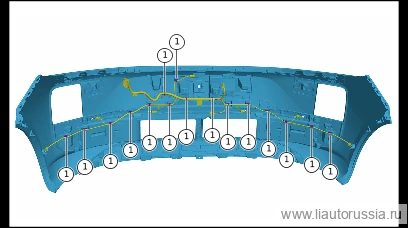

Отсоедините фиксирующую защёлку (16 шт.) жгута проводов переднего бампера в сборе, отделите жгут проводов переднего бампера в сборе от переднего бампера в сборе.
Установка 1 шагов
-
Установите жгут проводов переднего бампера в сборе на бампер передний в сборе, установите фиксирующие защёлки жгута проводов переднего бампера в сборе (16 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
