Передний бампер в сборе — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89274016, M01-89274816, Q1840620F70, A01-89010008
Одноразовые детали: 2 позиц. — при установке заменяются новыми.
1 Монтажный кронштейн радара ACC
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 3 шага
-
Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
-
Выверните крепёжные винты (4 шт.) монтажного кронштейна радара ACC, снимите узел переднего радара миллиметрового диапазона 77G.
🔧 головка-бита T25 -
Выверните крепёжные винты(3 шт.) переднего радара миллиметрового диапазона 77G, снимите передний радар миллиметрового диапазона 77G.
🔧 Торцевая головка-бита T25
Установка 3 шага
-
Установите передний радар миллиметрового диапазона 77G, установите крепёжные винты переднего радара миллиметрового диапазона 77G. X01-89274016 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка Внимание: X01-89274016 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем — одноразовая деталь, при каждом демонтаже необходимо заменять на новую T25X01-89274016одноразовая деталь -
Установите узел переднего радара миллиметрового диапазона 77 ГГц, установите фиксирующие винты (4 шт.) монтажного кронштейна радара ACC. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816 -
Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите передний радар миллиметрового диапазона 77G, установите кре… | 1.5±0.5 Н·м |
| Установите узел переднего радара миллиметрового диапазона 77 ГГц, уста… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
- Процедура калибровки радара миллиметрового диапазона 77G
2 Передний бампер в сборе
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Передняя камера кругового обзора 360°
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
Снятие 3 шага
-

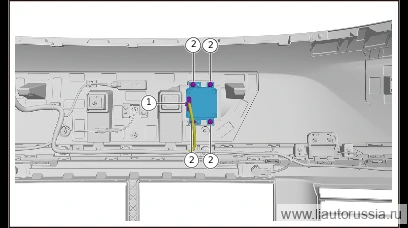

Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
-
Выверните крепёжные винты(4 шт.) монтажного кронштейна радара миллиметрового диапазона, снимите узел переднего радара миллиметрового диапазона 77G.
🔧 Торцевая головка-бита Примечание: M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью T25M01-89274816одноразовая деталь -

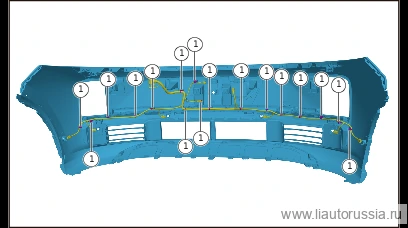

Отсоедините фиксаторы (17 шт.) жгута проводов переднего бампера в сборе.
Установка 3 шага
-
Установите фиксаторы (17 шт.) жгута проводов переднего бампера в сборе.
-
Установите узел переднего радара миллиметрового диапазона 77G, установите крепёжные болты (4 шт.) монтажного кронштейна радара миллиметрового диапазона. Q1840620F70 Болт с шестигранной головкой и фланцем. Момент затяжки: 6.0±1.0 Н·м.
⚙︎ 6.0±1.0 Н·м🔧 головка 8 ммQ1840620F70 -
Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите узел переднего радара миллиметрового диапазона 77G, установ… | 6.0±1.0 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
- Процедура калибровки радара миллиметрового диапазона 77G
3 Правый монтажный кронштейн переднего бампера
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 1 шаг
-

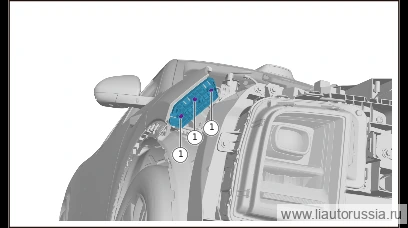

Выверните крепёжные болты (3 шт.) правого монтажного кронштейна переднего бампера, снимите правый монтажный кронштейн переднего бампера.
🔧 торцевая головка 8 мм
Установка 1 шаг
-
Установите правый монтажный кронштейн переднего бампера, установите фиксирующие болты (3 шт.) правого монтажного кронштейна переднего бампера.Q1840620F70 Болт с шестигранной фланцевой головкой Момент затяжки: 6.0±1.0 Н·м
⚙︎ 6.0±1.0 Н·м🔧 Торцевая головка 8 ммQ1840620F70
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите правый монтажный кронштейн переднего бампера, установите фи… | 6.0±1.0 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
4 Кронштейн правой фары переднего бампера
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Правый передний комбинированный фонарь в сборе
Снятие 1 шаг
-
Выверните фиксирующие винты (2 шт.) кронштейна правой фары переднего бампера, снимите кронштейн правой фары переднего бампера.
🔧 Головка-бита T30
Установка 1 шаг
-
Установите кронштейн правой фары переднего бампера, установите крепёжные винты (2 шт.) кронштейна правой фары переднего бампера. A01-89010008 Винт с внутренним шестигранником и цилиндрической головкой. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T30A01-89010008
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн правой фары переднего бампера, установите крепёжн… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
- Регулировка высоты фары
5 Левый монтажный кронштейн переднего бампера
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 1 шаг
-

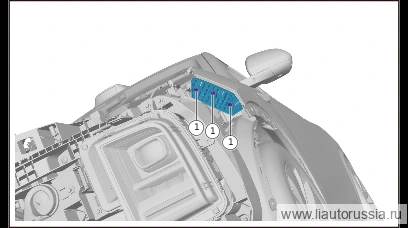

Выверните крепёжные болты (3 шт.) левого монтажного кронштейна переднего бампера, снимите левый монтажный кронштейн переднего бампера.
🔧 головка 8 мм
Установка 1 шаг
-
Установите монтажный кронштейн левой стороны переднего бампера, установите крепёжные болты(3 шт.) монтажного кронштейна левой стороны переднего бампера. Q1840620F70 Болт с шестигранной головкой и фланцем Момент затяжки: 6.0±1.0 Н·м
⚙︎ 6.0±1.0 Н·м🔧 Торцевая головка 8 ммQ1840620F70
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн левой стороны переднего бампера, устано… | 6.0±1.0 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
6 Кронштейн левой фары переднего бампера
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Левый передний комбинированный фонарь в сборе
Снятие 1 шаг
-
Выверните фиксирующие винты (3 шт.) кронштейна правой фары переднего бампера, снимите кронштейн правой фары переднего бампера.
🔧 Головка-бита T30
Установка 1 шаг
-
Установите кронштейн правой фары переднего бампера, установите крепёжные винты (2 шт.) кронштейна правой фары переднего бампера. A01-89010008 Винт с внутренним шестигранником и цилиндрической головкой. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T30A01-89010008
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн правой фары переднего бампера, установите крепёжн… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
- Регулировка высоты фары
