Кронштейн передней блок-фары — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89184820
1 Монтажный кронштейн переднего комбинированного фонаря
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 31
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Кожух впускного отверстия двигателя в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Правый передний комбинированный фонарь в сборе
- Левый передний комбинированный фонарь в сборе
- Передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- Передняя балка бампера в сборе
- Низкочастотный громкоговоритель-«улитка»
- Высокочастотный громкоговоритель-улитка
- Кронштейн правой фары переднего бампера
- Кронштейн левой фары переднего бампера
- Буфер капота I
- Буфер капота I
- Монтажный кронштейн буфера капота I
- Монтажный кронштейн буфера капота I
- Верхний фиксирующий кронштейн переднего комбинированного фонаря
- Верхний фиксирующий кронштейн переднего комбинированного фонаря
- Верхний фиксирующий кронштейн переднего комбинированного фонаря
- Верхний фиксирующий кронштейн переднего комбинированного фонаря
Снятие 8 шагов
-

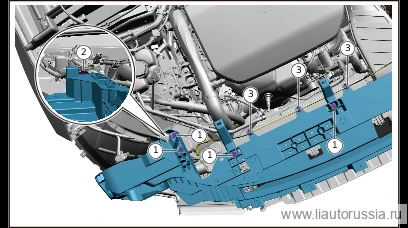

Выверните крепёжный болт (4 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините фиксирующие защёлки секционного троса замка капота в сборе (3 шт.).
-
Выверните крепёжный болт (4 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-

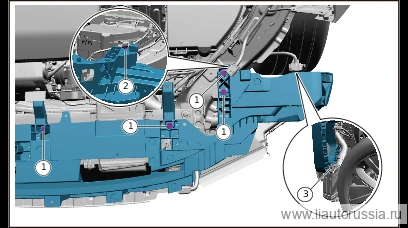

Выверните крепёжный болт (1 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.
-
Выверните крепёжные болты монтажного кронштейна переднего комбинированного фонаря в сборе (4 шт.), снимите монтажный кронштейн переднего комбинированного фонаря в сборе.
🔧 головка 10 мм
Установка 8 шагов
-

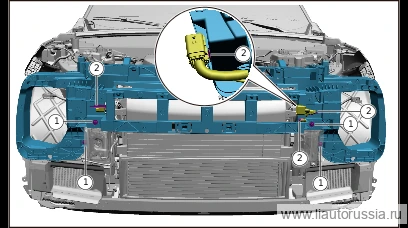

Установите монтажный кронштейн переднего комбинированного фонаря в сборе, установите крепёжный болт (4 шт.) монтажного кронштейна переднего комбинированного фонаря в сборе. X01-89184820 Болт фланцевый шестигранный в сборе с плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммX01-89184820 -

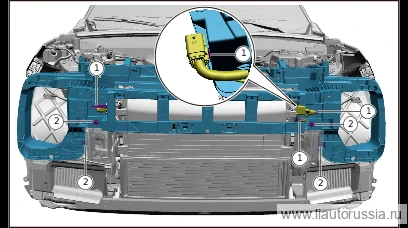

Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
-
Установите крепёжные болты кронштейна переднего комбинированного фонаря в сборе (4 шт.). Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м
⚙︎ 8±1 Н·м🔧 головка 10 мм -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Установите крепёжные болты монтажного кронштейна переднего комбинированного фонаря в сборе (1 шт.). Болт с шестигранной головкой и плоская шайба в сборе Q140B0640F70L. Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжные болты кронштейна переднего комбинированного фонаря в сборе (4 шт.). Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м
⚙︎ 8±1 Н·м🔧 головка 10 мм -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку (3 шт.) составного троса замка капота в сборе.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн переднего комбинированного фонаря в сбо… | 9±1 Н·м |
| Установите крепёжные болты кронштейна переднего комбинированного фонар… | 8±1 Н·м |
| Установите крепёжные болты монтажного кронштейна переднего комбинирова… | 9±1 Н·м |
| Установите крепёжные болты кронштейна переднего комбинированного фонар… | 8±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
