Задний бампер в сборе — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89274816
1 Задний бампер в сборе
- После завершения установки опустите автомобиль до касания земли.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически произведёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
- После завершения установки с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма и прижмите её снаружи заднего бампера в сборе.
Подготовительные работы 23
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- BLE-антенна заднего бампера
- Левый задний катафот
- Правый задний катафот
- Демонтаж/монтаж узла заднего бампера в сборе
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Фонарь подсветки номерного знака в сборе
- Фонарь подсветки номерного знака в сборе
- Задняя камера кругового обзора 360 при парковке
Снятие 1 шаг
-

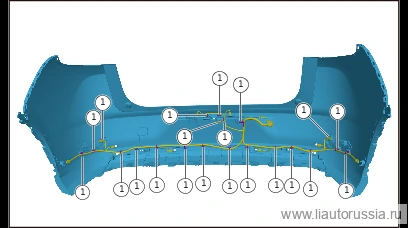

Отсоедините фиксирующие защёлки(21 шт.) жгута проводов заднего бампера в сборе, снимите жгут проводов заднего бампера в сборе.
Установка 1 шаг
-
Установите жгут проводов заднего бампера в сборе, установите крепёжные защёлки жгута проводов заднего бампера в сборе (21 шт.).
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
2 Задний кронштейн правого фонаря заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 1 шаг
-

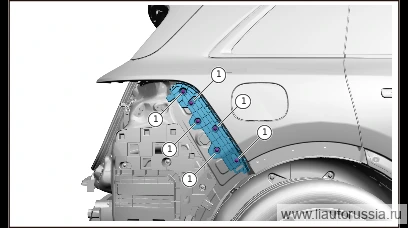

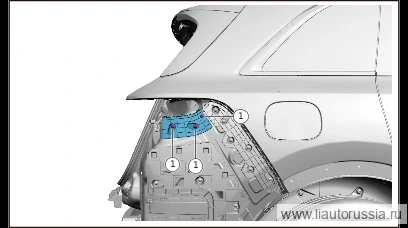

Выверните крепёжные винты(5 шт.) заднего кронштейна фары правой стороны заднего бампера в сборе, снимите задний кронштейн фары правой стороны заднего бампера в сборе.
🔧 Торцевая головка-бита T25
Установка 1 шаг
-
Установите задний кронштейн правого фонаря заднего бампера в сборе, установите крепёжный винт (5 шт.) заднего кронштейна правого фонаря заднего бампера в сборе. M01-89274816 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите задний кронштейн правого фонаря заднего бампера в сборе, ус… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
3 Передний кронштейн правой фары заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Задний кронштейн правого фонаря заднего бампера в сборе
Снятие 1 шаг
-

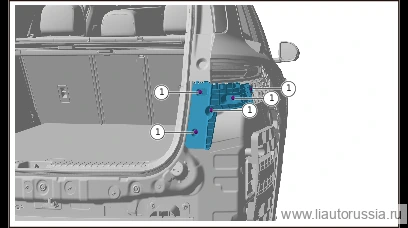

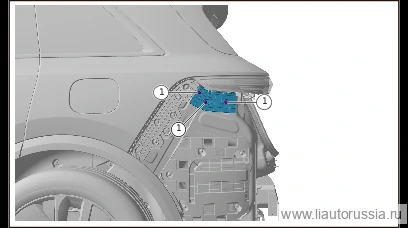

Выверните крепёжный винт (3 шт.) переднего кронштейна правого фонаря заднего бампера в сборе, снимите передний кронштейн правого фонаря заднего бампера в сборе.
🔧 бита-насадка T25
Установка 1 шаг
-
Установите передний кронштейн правой фары заднего бампера в сборе, установите фиксирующий винт (3 шт.) переднего кронштейна правой фары заднего бампера в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите передний кронштейн правой фары заднего бампера в сборе, уст… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
4 Правый кронштейн в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель правого заднего комбинированного фонаря
- Защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Задний кронштейн правого фонаря заднего бампера в сборе
- Передний кронштейн правой фары заднего бампера в сборе
Снятие 1 шаг
-

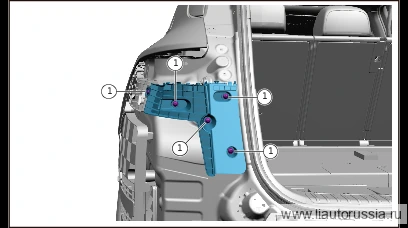

Выверните фиксирующие винты (6 шт.) правого кронштейна заднего бампера в сборе, снимите правый кронштейн заднего бампера в сборе.
🔧 Головка-бита T25
Установка 1 шаг
-
Установите правый кронштейн заднего бампера в сборе, установите крепёжные винты (6 шт.) правого кронштейна заднего бампера в сборе. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите правый кронштейн заднего бампера в сборе, установите крепёж… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
5 Монтажный кронштейн правой нижней стороны заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 2 шага
-

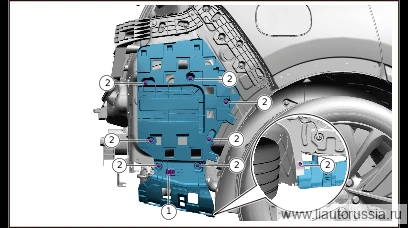

Отсоедините фиксатор (1 шт.) крышки зарядного разъёма в сборе.
-

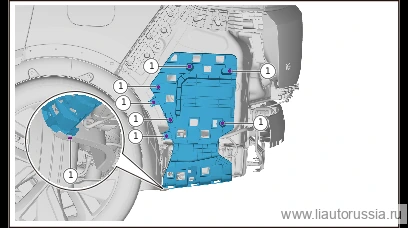

Выверните крепёжные винты (8 шт.) правого нижнего монтажного кронштейна заднего бампера в сборе, снимите правый нижний монтажный кронштейн заднего бампера в сборе.
🔧 головка-бита T25
Установка 2 шага
-
Установите монтажный кронштейн правой нижней стороны заднего бампера в сборе, установите фиксирующие защёлки(1 шт.) крышки зарядного порта.
-
Установите крепёжный винт (8 шт.) нижнего правого монтажного кронштейна заднего бампера в сборе. M01-89274816 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжный винт (8 шт.) нижнего правого монтажного кронштейн… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
6 Средний кронштейн заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель правого заднего комбинированного фонаря
- Защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Внутрисалонная низкочастотная антенна
Снятие 2 шага
-

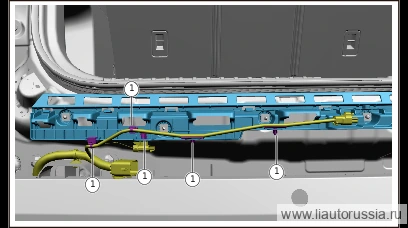

Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.
-

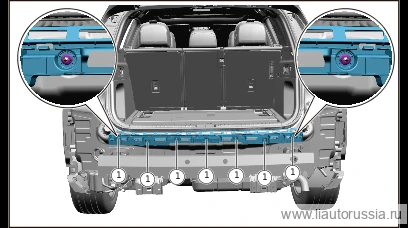

Выверните фиксирующие гайки (7 шт.) среднего кронштейна заднего бампера в сборе, снимите средний кронштейн заднего бампера в сборе.
🔧 Торцевая головка 10 мм
Установка 2 шага
-
Установите средний кронштейн заднего бампера в сборе, установите крепёжные гайки (7 шт.) среднего кронштейна заднего бампера в сборе. Q32006F36 шестигранная гайка с фланцем. Момент затяжки: 6.0±1.0 Н·м.
⚙︎ 6.0±1.0 Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов кузова в сборе (5 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите средний кронштейн заднего бампера в сборе, установите крепё… | 6.0±1.0 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
7 Задний кронштейн левого фонаря заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 1 шаг
-

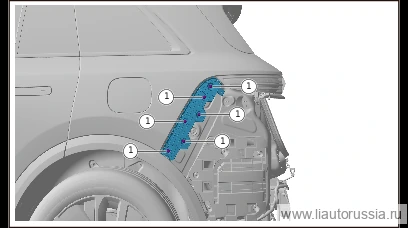

Выверните крепёжные винты (5 шт.) заднего кронштейна левой фары заднего бампера в сборе, снимите задний кронштейн левой фары заднего бампера в сборе.
🔧 головка-бита T25
Установка 1 шаг
-
Установите задний кронштейн фары левой стороны заднего бампера в сборе, установите крепёжные винты(5 шт.) заднего кронштейна фары левой стороны заднего бампера в сборе. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка-бита T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите задний кронштейн фары левой стороны заднего бампера в сборе… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
8 Передний кронштейн левого фонаря заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель левого заднего комбинированного фонаря
- Защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Задний кронштейн левого фонаря заднего бампера в сборе
Снятие 1 шаг
-
Выверните крепёжные винты(3 шт.) переднего кронштейна фары левой стороны заднего бампера в сборе, снимите передний кронштейн фары левой стороны заднего бампера в сборе.
🔧 Торцевая головка-бита T25
Установка 1 шаг
-
Установите передний кронштейн левого фонаря заднего бампера в сборе, установите крепёжный винт (3 шт.) переднего кронштейна левого фонаря заднего бампера в сборе. M01-89274816 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите передний кронштейн левого фонаря заднего бампера в сборе, у… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
9 Левый кронштейн заднего бампера в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель правого заднего комбинированного фонаря
- Защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Задний кронштейн левого фонаря заднего бампера в сборе
- Передний кронштейн левого фонаря заднего бампера в сборе
Снятие 1 шаг
-
Выверните крепёжный винт (6 шт.) левого кронштейна заднего бампера в сборе, снимите левый кронштейн заднего бампера в сборе.
🔧 бита-насадка T25
Установка 1 шаг
-
Установите левый кронштейн заднего бампера в сборе, установите фиксирующий винт (6 шт.) левого кронштейна заднего бампера в сборе.M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левый кронштейн заднего бампера в сборе, установите фиксиру… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
10 Левый нижний монтажный кронштейн в сборе
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная панель правого заднего комбинированного фонаря
- Защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Датчик открывания ногой
Снятие 1 шаг
-
Выверните фиксирующие винты (8 шт.) левого нижнего монтажного кронштейна заднего бампера в сборе, снимите левый нижний монтажный кронштейн заднего бампера в сборе.
🔧 Головка-бита T25
Установка 1 шаг
-
Установите левый нижний монтажный кронштейн заднего бампера в сборе, установите крепёжные винты (8 шт.) левого нижнего монтажного кронштейна заднего бампера в сборе. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левый нижний монтажный кронштейн заднего бампера в сборе, у… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
