Корпус переднего бампера — Li L7

Экстерьер · Передний бампер · Li L7 2022–2023
9 операций33 шага7 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: M01-89274816, Q1840620F70

Одноразовые детали: 1 позиц. — при установке заменяются новыми.

1 Корпус нижней решётки переднего бампера с кронштейном

снятие: 1 шагустановка: 1 шагстр. 3136–3137 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Корпус нижней решётки переднего бампера с кронштейном — расположение
Расположение детали

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Монтажная панель переднего номерного знака в сборе
  7. Передняя защита моторного отсека
  8. Правая защита моторного отсека в сборе
  9. Левая защита моторного отсека в сборе
  10. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  11. Подъём и опускание автомобиля
  12. Накладка правой передней колёсной арки в сборе
  13. Накладка арки левого переднего колеса в сборе
  14. Демонтаж/монтаж узла переднего бампера в сборе
  15. Левый молдинг нижней решётки радиатора переднего бампера
  16. Правый молдинг нижней решётки радиатора переднего бампера
  17. Датчик ультразвукового радара
  18. Датчик ультразвукового радара
  19. Датчик ультразвукового радара
  20. Датчик ультразвукового радара

Снятие 1 шаг

  1. Шаг 1

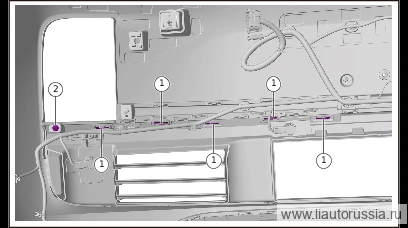

    Отсоедините фиксаторы (29 шт.) корпуса нижней решётки радиатора переднего бампера с кронштейном, снимите корпус нижней решётки радиатора переднего бампера с кронштейном.

Установка 1 шаг

  1. Шаг 1

    Установите корпус нижней решётки переднего бампера с кронштейном, убедитесь, что крепёжные клипсы (29 шт.) корпуса нижней решётки переднего бампера установлены до упора.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

2 Правый молдинг нижней решётки радиатора переднего бампера

снятие: 2 шагаустановка: 1 шаг1 момент затяжкистр. 3138–3139 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Правый молдинг нижней решётки радиатора переднего бампера — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Правая защита моторного отсека в сборе
  8. Левая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Подъём и опускание автомобиля
  11. Накладка правой передней колёсной арки в сборе
  12. Накладка арки левого переднего колеса в сборе
  13. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 2 шага

  1. Выверните фиксирующие винты (1 шт.) правого молдинга нижней решётки радиатора переднего бампера.

    🔧 Головка-бита T25
  2. Расстыкуйте крепёжные клипсы (5 шт.) правого молдинга нижней решётки переднего бампера, снимите правый молдинг нижней решётки переднего бампера.

Установка 1 шаг

  1. Шаг 1

    Установите правый молдинг нижней решётки радиатора переднего бампера. 2. Крепёжные винты(1 шт.) правого молдинга нижней решётки радиатора переднего бампера. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка-бита T25M01-89274816

Моменты затяжки

ОперацияМомент
Установите правый молдинг нижней решётки радиатора переднего бампера.…1.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

3 Левый молдинг нижней решётки радиатора переднего бампера

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 3140–3141 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Левый молдинг нижней решётки радиатора переднего бампера — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Правая защита моторного отсека в сборе
  8. Левая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Подъём и опускание автомобиля
  11. Накладка правой передней колёсной арки в сборе
  12. Накладка арки левого переднего колеса в сборе
  13. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 2 шага

  1. Выверните крепёжные винты (1 шт.) левого молдинга нижней решётки переднего бампера.

    🔧 головка-бита T25
  2. Отсоедините фиксирующие защёлки(5 шт.) левого молдинга нижней решётки радиатора переднего бампера, снимите левый молдинг нижней решётки радиатора переднего бампера.

Установка 2 шага

  1. Шаг 1

    Установите левый молдинг нижней решётки радиатора переднего бампера.

  2. Установите фиксирующие винты (1 шт.) левого молдинга нижней решётки радиатора переднего бампера. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816

Моменты затяжки

ОперацияМомент
Установите фиксирующие винты (1 шт.) левого молдинга нижней решётки ра…1.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

4 Корпус переднего бампера с кронштейном

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 3142–3143 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Корпус переднего бампера с кронштейном — расположение
Расположение детали

Подготовительные работы 29

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Монтажная панель переднего номерного знака в сборе
  7. Передняя защита моторного отсека
  8. Правая защита моторного отсека в сборе
  9. Левая защита моторного отсека в сборе
  10. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  11. Подъём и опускание автомобиля
  12. Накладка правой передней колёсной арки в сборе
  13. Накладка арки левого переднего колеса в сборе
  14. Демонтаж/монтаж узла переднего бампера в сборе
  15. Передняя камера кругового обзора 360°
  16. Датчик ультразвукового радара
  17. Датчик ультразвукового радара
  18. Датчик ультразвукового радара
  19. Датчик ультразвукового радара
  20. Датчик ультразвукового радара
  21. Датчик ультразвукового радара
  22. Левый молдинг нижней решётки радиатора переднего бампера
  23. Правый молдинг нижней решётки радиатора переднего бампера
  24. Нижний корпус переднего бампера
  25. Правый молдинг переднего бампера
  26. Правый молдинг переднего бампера
  27. Подузел крышки переднего буксировочного крюка в сборе
  28. Левый молдинг переднего бампера
  29. Корпус нижней решётки переднего бампера с кронштейном

Снятие 3 шага

  1. Шаг 1

    Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.

  2. Выверните крепёжные винты(4 шт.) монтажного кронштейна радара миллиметрового диапазона, снимите узел переднего радара миллиметрового диапазона 77G.

    🔧 Торцевая головка-бита Примечание: M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью T25M01-89274816одноразовая деталь
  3. Шаг 3

    Отсоедините фиксирующие защёлки (17 шт.) жгута проводов переднего бампера в сборе, извлеките корпус переднего бампера с кронштейном.

Установка 3 шага

  1. Шаг 1

    Установите фиксаторы (17 шт.) жгута проводов переднего бампера в сборе.

  2. Шаг 2

    Установите узел переднего радара миллиметрового диапазона 77G, установите крепёжные болты (4 шт.) монтажного кронштейна радара миллиметрового диапазона. Q1840620F70 Болт с шестигранной головкой и фланцем. Момент затяжки: 6.0±1.0 Н·м.

    ⚙︎ 6.0±1.0 Н·м🔧 головка 8 ммQ1840620F70
  3. Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.

Моменты затяжки

ОперацияМомент
Установите узел переднего радара миллиметрового диапазона 77G, установ…6.0±1.0 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

5 Нижний корпус переднего бампера

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 3144–3145 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Нижний корпус переднего бампера — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Передняя защита моторного отсека
  7. Правая защита моторного отсека в сборе
  8. Левая защита моторного отсека в сборе
  9. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  10. Подъём и опускание автомобиля
  11. Накладка правой передней колёсной арки в сборе
  12. Накладка арки левого переднего колеса в сборе
  13. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 3 шага

  1. Снимите клипсы-защёлки (5 шт.) корпуса нижней части переднего бампера.

  2. Снимите крепёжные винты(2 шт.) нижнего корпуса переднего бампера.

    🔧 Торцевая головка-бита T25
  3. Отсоедините фиксирующие защёлки (10 шт.) нижнего корпуса переднего бампера, снимите нижний корпус переднего бампера.

Установка 3 шага

  1. Шаг 1

    Установите нижний корпус переднего бампера, убедитесь, что фиксаторы нижнего корпуса переднего бампера защёлкнулись в правильном положении.

  2. Установите крепёжные винты (2 шт.) корпуса нижней части переднего бампера. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.

    ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816
  3. Установите разъёмные защёлки(5 шт.) нижнего корпуса переднего бампера.

Моменты затяжки

ОперацияМомент
Установите крепёжные винты (2 шт.) корпуса нижней части переднего бамп…1.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

6 Правый молдинг переднего бампера

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 3146–3147 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Правый молдинг переднего бампера — расположение
Расположение детали

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Монтажная панель переднего номерного знака в сборе
  7. Передняя защита моторного отсека
  8. Правая защита моторного отсека в сборе
  9. Левая защита моторного отсека в сборе
  10. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  11. Подъём и опускание автомобиля
  12. Накладка правой передней колёсной арки в сборе
  13. Накладка арки левого переднего колеса в сборе
  14. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 2 шага

  1. Выверните крепёжные винты (1 шт.) правой облицовки переднего бампера.

    🔧 головка-бита T25
  2. Отсоедините фиксирующие защёлки(4 шт.) правого молдинга переднего бампера, снимите правый молдинг переднего бампера.

Установка 2 шага

  1. Шаг 1

    Установите правый молдинг переднего бампера.

  2. Установите фиксирующие винты (1 шт.) правого молдинга переднего бампера. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816

Моменты затяжки

ОперацияМомент
Установите фиксирующие винты (1 шт.) правого молдинга переднего бампер…1.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

7 Левый молдинг переднего бампера

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 3148–3149 оригинала
Примечания
  • После установки опустите автомобиль, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
  • При демонтаже не повредите лакокрасочное покрытие.
Левый молдинг переднего бампера — расположение
Расположение детали

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Монтажная панель переднего номерного знака в сборе
  7. Передняя защита моторного отсека
  8. Правая защита моторного отсека в сборе
  9. Левая защита моторного отсека в сборе
  10. Переднее комбинированное звёздчато-кольцевое освещение в сборе
  11. Подъём и опускание автомобиля
  12. Накладка правой передней колёсной арки в сборе
  13. Накладка арки левого переднего колеса в сборе
  14. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 2 шага

  1. Выверните крепёжные винты (1 шт.) левого молдинга переднего бампера.

    🔧 бита-насадка T25
  2. Отсоедините фиксаторы (8 шт.) левого молдинга переднего бампера, снимите левый молдинг переднего бампера.

Установка 2 шага

  1. Шаг 1

    Установите левый молдинг переднего бампера.

  2. Выверните крепёжные винты(1 шт.) левого молдинга переднего бампера. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка-бита T25M01-89274816

Моменты затяжки

ОперацияМомент
Выверните крепёжные винты(1 шт.) левого молдинга переднего бампера. M0…1.5±0.5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка кругового обзора 360°

↑ к списку операций

8 Монтажная панель переднего номерного знака в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 3150–3151 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Монтажная панель переднего номерного знака в сборе — расположение
Расположение детали

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные винты (5 шт.) монтажной панели переднего номерного знака в сборе, снимите монтажную панель переднего номерного знака в сборе.

    🔧 головка-бита T25

Установка 1 шаг

  1. Шаг 1

    Установите монтажную панель переднего номерного знака в сборе, установите крепёжные винты(5 шт.) монтажной панели переднего номерного знака в сборе. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка-бита T25M01-89274816

Моменты затяжки

ОперацияМомент
Установите монтажную панель переднего номерного знака в сборе, установ…1.5±0.5 Н·м

↑ к списку операций

9 Подузел крышки переднего буксировочного крюка в сборе

снятие: 1 шагустановка: 1 шагстр. 3152–3153 оригинала
Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Подузел крышки переднего буксировочного крюка в сборе — расположение
Расположение детали

Снятие 1 шаг

  1. Шаг 1

    С помощью пластиковой лопатки снимите подузел крышки переднего буксировочного крюка в сборе.

    Примечание. Нажмите на левый нижний угол или нижний край крышки буксировочного крюка, чтобы открыть крышку буксировочного крюка.

Установка 1 шаг

  1. Шаг 1

    Установите крышку переднего буксировочного крюка, подузел в сборе.

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Экстерьер»

ЭмблемыПривод и электрика подножекПодножки в сбореМеханизм и кронштейны подножекВентиляционные решётки боковинНижние накладки боковинНижние накладки дверейБоковые накладки днища

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
