Наружные декоративные элементы кузова — Li L7

1 Наружная задняя облицовка стойки B в сборе, правая

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой задней двери в сборе
7. Демонтаж/монтаж узла декоративной панели правой задней двери
8. Внутренний водоотражатель правой задней двери
9. Наружный водоотражатель правой задней двери в сборе
10. Молдинг оконной рамы правой задней двери в сборе

Снятие 2 шага

1.

   1

   Отсоедините направляющий паз стекла правой задней двери в сборе.

2.

   2

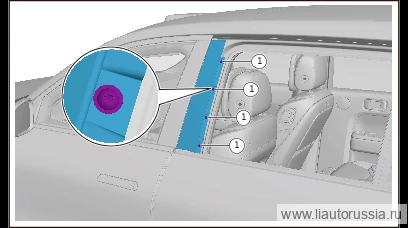

   Выверните крепёжные винты задней наружной облицовки правой стойки B в сборе (4 шт.), снимите заднюю наружную облицовку правой стойки B в сборе.

   🔧 головка-бита T20

Установка 2 шага

1.

   1

   Установите заднюю наружную накладку правой стойки B в сборе, установите крепёжные винты задней наружной накладки правой стойки B в сборе (4 шт.). M01-89275016 самонарезающий винт с внутренним шестигранником, цилиндрической головкой и фланцем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T20M01-89275016

2.

   2

   Установите направляющий паз стекла правой задней двери в сборе.

Моменты затяжки

↑ к списку операций

2 Наружная передняя облицовка правой стойки B в сборе

Подготовительные работы 15

1. Двери багажника на электроприводе книга владельца
2. Подъём и опускание дверного стекла
3. Аккумулятор книга владельца
4. Двери автомобиля книга владельца
5. Облицовка треугольного стекла правой передней двери в сборе.
6. Заглушка внутренней ручки правой передней двери
7. Облицовка подлокотника правой передней двери в сборе.
8. Снятие/установка узла облицовочной панели правой передней двери
9. Молдинг оконной рамы правой передней двери в сборе.
10. Правое наружное зеркало заднего вида в сборе
11. Наружный водоотражатель правой передней двери в сборе
12. Внутренний молдинг стекла правой передней двери
13. Малая водонепроницаемая плёнка правой передней двери в сборе
14. Водонепроницаемая плёнка правой передней двери в сборе
15. Стекло правой передней двери в сборе

Снятие 2 шага

1. 1

   В направлении, указанном стрелкой, отсоедините направляющую стекла правой передней двери в сборе от сварного узла металлической панели правой передней двери в сборе.

2.

   2

   Выверните крепёжные винты передней наружной облицовки правой стойки B в сборе (4 шт.), снимите переднюю наружную облицовку правой стойки B в сборе.

   🔧 головка-бита T25

Установка 2 шага

1.

   1

   Установите переднюю наружную накладку правой стойки B в сборе, установите крепёжные винты передней наружной накладки правой стойки B в сборе (4 шт.). M01-89275016 самонарезающий винт с внутренним шестигранником, цилиндрической головкой и фланцем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T20M01-89275016

2.

   2

   Установите направляющий паз стекла правой передней двери в сборе в направлении, указанном стрелкой.

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка кругового обзора 360°
• Калибровка камер кругового обзора

↑ к списку операций

3 Задняя наружная накладка левой стойки B в сборе

Подготовительные работы 10

1. Двери багажника на электроприводе книга владельца
2. Подъём и опускание дверного стекла
3. Аккумулятор книга владельца
4. Двери автомобиля книга владельца
5. Облицовка подлокотника левой задней двери в сборе
6. Заглушка внутренней ручки левой передней двери
7. Снятие и установка узла облицовочной панели левой задней двери
8. Внутренний водоотражатель стекла левой задней двери
9. Наружный водоотражатель стекла левой задней двери в сборе
10. Молдинг оконной рамы левой задней двери в сборе

Снятие 2 шага

1.

   1

   Отсоедините направляющий канал стекла левой задней двери в сборе.

2.

   2

   Выверните крепёжные винты наружной задней облицовки стойки B в сборе (левой) (4 шт.), снимите наружную заднюю облицовку стойки B в сборе (левую).

   🔧 торцевая головка с битой T25

Установка 2 шага

1.

   1

   Установите наружную заднюю облицовку левой стойки B в сборе, установите крепёжные винты наружной задней облицовки левой стойки B в сборе (4 шт.). M01-89275016 Самонарезающий винт с полукруглой головкой и фланцем, внутренний шестигранник Torx Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T20M01-89275016

2.

   2

   Установите направляющий паз стекла левой задней двери в сборе.

Моменты затяжки

↑ к списку операций

4 Передняя наружная накладка левой стойки B в сборе

Подготовительные работы 15

1. Двери багажника на электроприводе книга владельца
2. Подъём и опускание дверного стекла
3. Аккумулятор книга владельца
4. Двери автомобиля книга владельца
5. Облицовка треугольного окна левой передней двери в сборе
6. Облицовка подлокотника левой передней двери в сборе
7. Заглушка внутренней ручки левой передней двери
8. Снятие и установка узла облицовки левой передней двери
9. Молдинг оконной рамы левой передней двери в сборе
10. Водозащитная плёнка левой передней двери в сборе
11. Малая гидроизоляционная плёнка левой передней двери в сборе
12. Левое наружное зеркало заднего вида в сборе
13. Внутренний водоотражатель левой передней двери
14. Наружный водоотражатель левой передней двери в сборе
15. Стекло левой передней двери в сборе

Снятие 2 шага

1. 1

   В направлении, указанном стрелкой, отсоедините соединение направляющего канала стекла левой передней двери в сборе со сварным узлом кузовной панели левой передней двери в сборе.

2.

   2

   Выверните крепёжные винты наружной передней облицовки стойки B в сборе (левой) (4 шт.), снимите наружную переднюю облицовку стойки B в сборе (левую).

   🔧 торцевая головка с битой T25

Установка 2 шага

1.

   1

   Установите наружную переднюю облицовку левой стойки B в сборе, установите крепёжные винты наружной передней облицовки левой стойки B в сборе (4 шт.). M01-89275016 Самонарезающий винт с полукруглой головкой и фланцем, внутренний шестигранник Torx Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89275016

2.

   2

   Установите направляющий паз стекла левой передней двери в сборе в направлении, указанном стрелкой.

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Калибровка кругового обзора 360°
• Калибровка камер кругового обзора

↑ к списку операций
