Уплотнители левой задней двери — Li L7

1 Направляющий паз стекла левой задней двери в сборе

Подготовительные работы 14

1. Двери багажника на электроприводе книга владельца
2. Подъём и опускание дверного стекла
3. Аккумулятор книга владельца
4. Двери автомобиля книга владельца
5. Облицовка подлокотника левой задней двери в сборе
6. Заглушка внутренней ручки левой передней двери
7. Снятие и установка узла облицовочной панели левой задней двери
8. Внутренний водоотражатель стекла левой задней двери
9. Наружный водоотражатель стекла левой задней двери в сборе
10. Малая гидроизоляционная плёнка левой задней двери в сборе
11. Передняя направляющая стекла левой задней двери в сборе
12. Молдинг оконной рамы левой задней двери в сборе
13. Задняя наружная накладка левой стойки B в сборе
14. Неподвижное стекло левой задней двери в сборе

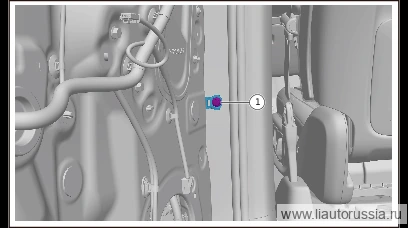

Снятие 1 шаг

1. 1

   Отсоедините направляющий паз стекла левой задней двери в сборе от сварного подузла кузовной панели левой задней двери в сборе, снимите направляющий паз стекла левой задней двери в сборе.

Установка 1 шаг

1.

   1

   Установите направляющий паз стекла левой задней двери в сборе.

↑ к списку операций

2 Водозащитная плёнка левой задней двери в сборе

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Облицовка подлокотника левой задней двери в сборе
5. Заглушка внутренней ручки левой передней двери
6. Снятие и установка узла облицовочной панели левой задней двери

Снятие 1 шаг

1.

   1

   Выверните крепёжные винты гидроизоляционной плёнки левой задней двери в сборе (2 шт.), снимите гидроизоляционную плёнку левой задней двери в сборе.

   🔧 крестовая отвёртка

Установка 1 шаг

1. 1

   Установите гидроизоляционную плёнку левой задней двери в сборе, установите крепёжный винт гидроизоляционной плёнки левой задней двери в сборе (2 шт.). Q2734816F36 саморез с крестообразным шлицем и увеличенной полукруглой головкой Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734816F36

Моменты затяжки

↑ к списку операций

3 Уплотнитель арки колеса левой задней двери

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Передняя секция накладки арки левого заднего колеса в сборе

Снятие 1 шаг

1.

   1

   Отсоедините уплотнитель колёсной арки левой задней двери от сварного узла кузовной панели левой задней двери в сборе, снимите уплотнитель колёсной арки левой задней двери.

Установка 1 шаг

1.

   1

   Установите уплотнитель накладки арки левой задней двери.

↑ к списку операций

4 Уплотнитель дверного проёма левой задней двери

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Отсоедините уплотнитель дверного проёма левой задней двери в направлении, указанном стрелкой, снимите уплотнитель дверного проёма левой задней двери.

Установка 1 шаг

1.

   1

   Установите уплотнитель проёма левой задней двери, по направлению стрелки установите уплотнитель проёма левой задней двери.

↑ к списку операций

5 Деталь: пыльник порога левой задней двери в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Отсоедините крепёжную клипсу пыльника порога левой задней двери в сборе (7 шт.), снимите пыльник порога левой задней двери в сборе.

   одноразовая деталь

   Примечание

   • Крепёжная клипса является одноразовой деталью, при каждой разборке и сборке требуется её замена на новую.
   • Снимите с кузова оставшиеся крепёжные клипсы, замените их новыми.

Установка 1 шаг

1.

   1

   Установите пыльник порога левой задней двери в сборе, убедитесь, что крепёжный фиксатор (7 шт.) установлен правильно.

↑ к списку операций

6 Деталь: уплотнитель дверной рамы левой задней двери

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 2 шага

1.

   1

   Выверните крепёжный болт ограничителя задней двери в сборе (1 шт.).

   🔧 торцевая головка 10 мм

2.

   2

   В алфавитном порядке по направлению стрелки отсоедините уплотнитель дверной рамы левой задней двери (правая задняя), снимите уплотнитель дверной рамы левой задней двери (правая задняя).

   X01-61070140одноразовая деталь

   Примечание. X01-61070140 уплотнитель дверной рамы левой задней двери (правая задняя) является одноразовой деталью, после каждого демонтажа необходимо заменять его новым.

Установка 2 шага

1. 1

   Установите уплотнитель дверной рамы левой задней двери (правая задняя), устанавливайте уплотнитель дверной рамы левой задней двери (правая задняя) в алфавитном порядке в направлении, указанном стрелками.

   X01-61070140одноразовая деталь

   Примечание. X01-61070140 уплотнитель дверной рамы левой задней двери (правая задняя) является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый.

2.

   2

   Установите крепёжный винт ограничителя задней двери в сборе (1 шт.). Q215B0825T1F71S винт с внутренним шестигранником и плоской головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 мм

Моменты затяжки

↑ к списку операций

7 Внутренний водоотражатель стекла левой задней двери

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Облицовка подлокотника левой задней двери в сборе
5. Заглушка внутренней ручки левой передней двери
6. Снятие и установка узла облицовочной панели левой задней двери

Снятие 1 шаг

1.

   1

   Отсоедините внутренний водоотражатель левой задней двери от сварного кузовного узла левой задней двери в сборе в направлении, указанном стрелкой, снимите внутренний водоотражатель левой задней двери.

Установка 1 шаг

1. 1

   Установите внутренний водоотражатель левой задней двери, подсоедините внутренний водоотражатель левой задней двери со сварным узлом кузовной панели левой задней двери в сборе в направлении, указанном стрелкой.

↑ к списку операций

8 Уплотнитель нижней передней части левой задней двери

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Отсоедините крепёжный фиксатор (1 шт.) нижнего переднего уплотнителя левой задней двери, отсоедините нижний передний уплотнитель левой задней двери от сварного кузовного узла левой задней двери в сборе, снимите нижний передний уплотнитель левой задней двери.

Установка 1 шаг

1.

   1

   Установите нижнюю переднюю уплотнительную ленту левой задней двери, установите фиксаторы нижней передней уплотнительной ленты левой задней двери (1 шт.).

↑ к списку операций

9 Наружный водоотражатель стекла левой задней двери в сборе

Снятие 2 шага

1.

   1

   Снимите наружный водоотражатель левой задней двери в сборе в направлении, указанном стрелкой.

2.

   2

   Видео слева — видео демонтажа и монтажа наружного молдинга стекла, используйте его как справочное при демонтаже и монтаже.

Установка 1 шаг

1. 1

   Установите наружный водоотражатель левой задней двери в сборе в направлении, указанном стрелкой.

↑ к списку операций

10 Малая гидроизоляционная плёнка левой задней двери в сборе

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Облицовка подлокотника левой задней двери в сборе
5. Заглушка внутренней ручки левой передней двери
6. Снятие и установка узла облицовочной панели левой задней двери

Снятие 1 шаг

1.

   1

   Выверните крепёжный винт (2 шт.) малой гидроизоляционной плёнки левой задней двери в сборе, снимите малую гидроизоляционную плёнку левой задней двери в сборе. Используя инструмент, отделите гидроизоляционную плёнку от бутилового герметика, чтобы не повредить плёнку.

   🔧 крестовая отвёртка Внимание: располагайте гидроизоляционную плёнку обратной стороной ровно, чтобы избежать попадания мусора на неё

Установка 1 шаг

1. 1

   Нанесите герметик, приклейте малую гидроизоляционную плёнку левой задней двери в сборе на кузовную панель левой задней двери, установите крепёжные винты малой гидроизоляционной плёнки левой задней двери в сборе (2 шт.). Q2734816F36 Саморез с крестообразным шлицем и большой полукруглой головкой Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734816F36

Моменты затяжки

↑ к списку операций
