Левая передняя дверь — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-61060003, Q1841035TF61S, X01-61070130, Z99-99990244, Z99-99990237X
Одноразовые детали: 17 позиц. — при установке заменяются новыми.
1 Верхняя петля левой двери в сборе
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
Снятие 5 шагов
-
Выверните крепёжный болт (1 шт.) ограничителя открывания передней двери в сборе.
🔧 головка 10 мм Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 в данном месте является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новойодноразовая деталь -
Снимите защитный кожух гайки петли боковой двери (2 шт.).
-
Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
-
Выверните крепёжный винт петли (2 шт.), снимите левую переднюю дверь в сборе.
🔧 головка E8 (шестигранная фигурная) Примечание: крепёжный винт петли M01-61060003 является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новымM01-61060003одноразовая детальПримечание. Данная операция требует участия двух специалистов по ремонту. -
Выверните крепёжный болт (1 шт.) верхней петли левой двери в сборе, снимите верхнюю петлю левой двери в сборе.
🔧 головка 13 мм Внимание: шестигранный фланцевый болт Q1841035TF61S является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новымQ1841035TF61Sодноразовая детальПримечание. Данный этап должны выполнять два специалиста по ремонту.
Установка 5 шагов
-
Установите верхнюю петлю левой двери в сборе, установите крепёжные болты верхней петли левой двери в сборе (1 шт.). Q1841035TF61S Шестигранный фланцевый болт Момент затяжки: 50±5 Н·м
⚙︎ 50±5 Н·м🔧 головка Внимание: Q1841035TF61S шестигранный фланцевый болт является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новым 13 ммQ1841035TF61Sодноразовая детальПримечание. Данная операция требует участия двух специалистов по ремонту. -
Установите левую переднюю дверь в сборе, установите крепёжный винт петли (2 шт.). M01-61060003 крепёжный винт петли Момент затяжки: 23±3.5 Н·м
⚙︎ 23±3.5 Н·м🔧 головка E8 Torx Внимание: M01-61060003 крепёжный винт петли является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой детальюM01-61060003одноразовая деталь -
Подсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
Примечание. Данная операция требует участия двух специалистов по ремонту. -
Установите защитный кожух гайки петли боковой двери (2 шт.).
-
Установите крепёжные болты ограничителя хода передней двери в сборе (1 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 в данном месте является деталью одноразового использования, при каждой разборке и сборке необходимо заменять её новой гайкой 10 ммодноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите верхнюю петлю левой двери в сборе, установите крепёжные бол… | 50±5 Н·м |
| Установите левую переднюю дверь в сборе, установите крепёжный винт пет… | 23±3.5 Н·м |
| Установите крепёжные болты ограничителя хода передней двери в сборе (1… | 9±1 Н·м |
2 Нижняя петля левой двери в сборе
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
Снятие 5 шагов
-
Выверните крепёжный болт (1 шт.) ограничителя открывания передней двери в сборе.
🔧 головка 10 мм Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 в данном месте является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новойодноразовая деталь -
Снимите защитный кожух гайки петли боковой двери (2 шт.).
-
Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
-
Выверните крепёжный винт петли (2 шт.), снимите левую переднюю дверь в сборе.
🔧 головка E8 (шестигранная фигурная) Примечание: крепёжный винт петли M01-61060003 является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новымM01-61060003одноразовая детальПримечание. Данная операция требует участия двух специалистов по ремонту. -
Выверните крепёжный болт (1 шт.) нижней петли левой двери в сборе, снимите нижнюю петлю левой двери в сборе.
🔧 головка 13 мм Внимание: шестигранный фланцевый болт Q1841035TF61S является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новымQ1841035TF61Sодноразовая детальПримечание. Данный этап должны выполнять два специалиста по ремонту.
Установка 5 шагов
-
Установите нижнюю петлю левой двери в сборе, установите крепёжные болты нижней петли левой двери в сборе (1 шт.). Q1841035TF61S Шестигранный фланцевый болт Момент затяжки: 50±5 Н·м
⚙︎ 50±5 Н·м🔧 головка Внимание: Q1841035TF61S шестигранный фланцевый болт является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новым 13 ммQ1841035TF61Sодноразовая детальПримечание. Данная операция требует участия двух специалистов по ремонту. -
Установите левую переднюю дверь в сборе, установите крепёжный винт петли (2 шт.). M01-61060003 крепёжный винт петли Момент затяжки: 23±3.5 Н·м
⚙︎ 23±3.5 Н·м🔧 головка E8 Torx Внимание: M01-61060003 крепёжный винт петли является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой детальюM01-61060003одноразовая деталь -
Подсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
Примечание. Данная операция требует участия двух специалистов по ремонту. -
Установите защитный кожух гайки петли боковой двери (2 шт.).
-
Установите крепёжные болты ограничителя хода передней двери в сборе (1 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 в данном месте является деталью одноразового использования, при каждой разборке и сборке необходимо заменять её новой гайкой 10 ммодноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите нижнюю петлю левой двери в сборе, установите крепёжные болт… | 50±5 Н·м |
| Установите левую переднюю дверь в сборе, установите крепёжный винт пет… | 23±3.5 Н·м |
| Установите крепёжные болты ограничителя хода передней двери в сборе (1… | 9±1 Н·м |
3 Сварной узел кузовной панели левой передней двери в сборе
- При разборке/сборке следите, чтобы не повредить элементы интерьера.
- При снятии следите, чтобы не повредить лакокрасочное покрытие.
- Уплотнитель дверной рамы является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Облицовка треугольного окна левой передней двери в сборе
- Облицовка подлокотника левой передней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовки левой передней двери
- Внутренний водоотражатель левой передней двери
- Наружный водоотражатель левой передней двери в сборе
- Левое наружное зеркало заднего вида в сборе
- Монтажный кронштейн левого корпуса ручки
- Водозащитная плёнка левой передней двери в сборе
- Малая гидроизоляционная плёнка левой передней двери в сборе
- Молдинг оконной рамы левой передней двери в сборе
- Стекло левой передней двери в сборе
- Стеклоподъёмник левой передней двери с электроприводом в сборе
- Задний направляющий рельс стекла левой передней двери в сборе
- Корпус замка левой передней двери в сборе
- Скрытая наружная ручка левой передней двери в сборе
- Передняя наружная накладка левой стойки B в сборе
- Направляющий паз стекла левой передней двери в сборе
- Ограничитель хода передней двери в сборе
- Уплотнитель дверной рамы левой передней двери
- Пыльник порога левой передней двери в сборе
- Нижняя декоративная накладка левой передней двери в сборе
- Нижний уплотнитель переднего края левой передней двери
- Контроллер модуля левой передней двери
- Передний низкочастотный динамик
- Жгут проводов левой передней двери в сборе
Снятие 3 шага
-

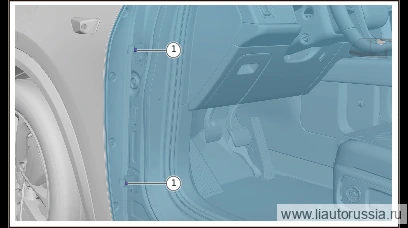

Снимите защитный кожух гайки петли боковой двери (2 шт.).
-
Выверните крепёжный винт петли (2 шт.), снимите сварной узел кузовной панели левой передней двери в сборе.
🔧 головка E8 Torx Внимание: данная операция требует участия двух специалистов по ремонту -
Выверните крепёжные болты верхней и нижней петель левой передней двери в сборе (2 шт.), снимите верхнюю и нижнюю петли левой передней двери в сборе.
🔧 головка Примечание: данная операция требует участия двух специалистов по ремонту 13 ммX01-61070130одноразовая детальПримечание. Уплотнитель дверной рамы левой передней двери X01-61070130 является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым.
Установка 3 шага
-
Установите верхнюю и нижнюю петли левой передней двери в сборе, установите крепёжные болты (2 шт.) верхней и нижней петель левой передней двери в сборе. Q1841035TF61S шестигранный фланцевый болт Момент затяжки: 50±5 Н·м
⚙︎ 50±5 Н·м🔧 головка 13 мм Внимание: данный этап должны выполнять два специалиста по ремонтуQ1841035TF61SX01-61070130Z99-99990244Z99-99990237Xодноразовая детальПримечание- Уплотнитель дверной рамы левой передней двери X01-61070130 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.
- При замене двери на отбортовку двери необходимо нанести кузовной листовой герметик Z99-99990244 X 1.
- При замене двери, после завершения окраски, перед сборкой кузова нанести полостной воск на внутреннюю полость отбортовки двери Z99-99990237X 1.
-
Установите сварной узел кузовной панели левой передней двери в сборе, установите крепёжные винты петли (2 шт.). M01-61060003 Крепёжный винт петли Момент затяжки: 23±3.5 Н·м
⚙︎ 23±3.5 Н·м🔧 головка E8 с шестигранно-фигурным профилем Внимание: данная операция требует участия двух специалистов по ремонтуM01-61060003 -
Установите защитный кожух гайки петли боковой двери (2 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите верхнюю и нижнюю петли левой передней двери в сборе, устано… | 50±5 Н·м |
| Установите сварной узел кузовной панели левой передней двери в сборе,… | 23±3.5 Н·м |
4 Кузовная деталь нижней петли левой передней двери
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
Снятие 5 шагов
-
Выверните крепёжные болты ограничителя передней двери в сборе (1 шт.).
🔧 Головка торцевая 10 мм -
Снимите защитный кожух гайки петли боковой двери (2 шт.).
-
Выверните крепёжный винт (2 шт.) петли.
🔧 торцевая головка E8 Torx -
Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.), снимите левую переднюю дверь в сборе.
Примечание. Данная операция требует участия двух специалистов по ремонту. -
Выверните крепёжный болт кузовной детали нижней петли левой передней двери (2 шт.), снимите кузовную деталь нижней петли левой передней двери.
🔧 головка Внимание: данная операция требует участия двух специалистов по ремонту 13 ммQ1841035TF61Sодноразовая детальПримечание. Шестигранный болт с фланцем Q1841035TF61S является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
Установка 5 шагов
-
Установите кузовную деталь нижней петли левой передней двери, установите крепёжный болт кузовной детали нижней петли левой передней двери (2 шт.). Q1841035TF61S шестигранный фланцевый болт Момент затяжки: 50±5 Н·м
⚙︎ 50±5 Н·м🔧 головка Примечание: данная операция требует участия двух специалистов по ремонту 13 ммQ1841035TF61Sодноразовая детальПримечание. Шестигранный фланцевый болт Q1841035TF61S является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым. -
Установите левую переднюю дверь в сборе, подсоедините разъём жгута проводов (1 шт.) левой передней двери в сборе.
-
Установите крепёжные винты петли (2 шт.). M01-61060003 Крепёжный винт петли Момент затяжки: 23±3.5 Н·м
⚙︎ 23±3.5 Н·м🔧 головка E8 с шестигранно-фигурным профилем Внимание: данная операция требует участия двух специалистов по ремонтуM01-61060003 -
Установите защитный кожух гайки петли боковой двери (2 шт.).
-
Установите крепёжные болты ограничителя хода передней двери в сборе (1 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 в данном месте является деталью одноразового использования, при каждой разборке и сборке необходимо заменять её новой гайкой 10 ммодноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кузовную деталь нижней петли левой передней двери, установи… | 50±5 Н·м |
| Установите крепёжные винты петли (2 шт.). M01-61060003 Крепёжный винт… | 23±3.5 Н·м |
| Установите крепёжные болты ограничителя хода передней двери в сборе (1… | 9±1 Н·м |
