Уплотнители правой задней двери — Li L7

1 Направляющий паз стекла правой задней двери в сборе

Подготовительные работы 14

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой задней двери в сборе
7. Демонтаж/монтаж узла декоративной панели правой задней двери
8. Малая гидроизоляционная плёнка правой задней двери в сборе
9. Внутренний водоотражатель правой задней двери
10. Наружный водоотражатель правой задней двери в сборе
11. Молдинг оконной рамы правой задней двери в сборе
12. Наружная задняя облицовка стойки B в сборе, правая
13. Передняя направляющая рельса стекла правой задней двери в сборе
14. Неподвижное стекло правой задней двери в сборе

Снятие 1 шаг

1. 1

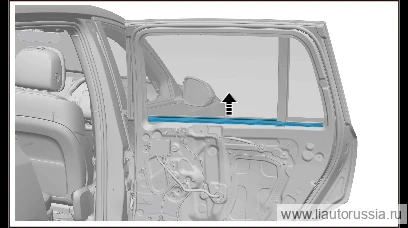

   Отсоедините соединение направляющего паза стекла правой задней двери в сборе со сварным подузлом металла кузова правой задней двери, снимите направляющий паз стекла правой задней двери в сборе.

Установка 1 шаг

1.

   1

   Установите направляющий паз стекла правой задней двери в сборе.

↑ к списку операций

2 Гидроизоляционная плёнка правой задней двери в сборе

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Заглушка внутренней ручки правой передней двери
5. Облицовка подлокотника правой задней двери в сборе
6. Демонтаж/монтаж узла декоративной панели правой задней двери

Снятие 1 шаг

1.

   1

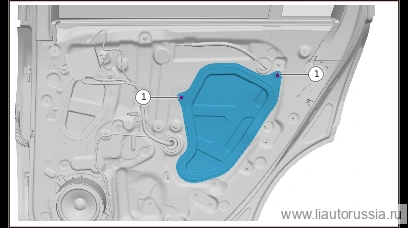

   Выверните крепёжный винт водозащитной плёнки правой задней двери в сборе (2 шт.), снимите водозащитную плёнку правой задней двери в сборе. С помощью инструмента отделите водозащитную плёнку от герметика, избегая повреждения плёнки.

   🔧 крестовая отвёртка Внимание: разложите водозащитную плёнку обратной стороной ровно, чтобы избежать прилипания посторонних предметов к плёнке

Установка 1 шаг

1. 1

   Установите водозащитную плёнку правой задней двери в сборе, установите крепёжный винт водозащитной плёнки правой задней двери в сборе (2 шт.). Q2734816F36 самонарезающий винт с крестообразным шлицем и большой полукруглой головкой Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734816F36

Моменты затяжки

↑ к списку операций

3 Уплотнитель арки колеса правой задней двери

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Передний участок накладки правой задней колёсной арки в сборе

Снятие 1 шаг

1.

   1

   Отсоедините соединение уплотнителя арки колеса правой задней двери со сварным узлом металла кузова правой задней двери в сборе, снимите уплотнитель арки колеса правой задней двери.

Установка 1 шаг

1.

   1

   Установите уплотнитель арки колеса правой задней двери.

↑ к списку операций

4 Пыльник порога правой задней двери в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Отсоедините фиксатор пыльника порога правой задней двери в сборе (7 шт.), снимите пыльник порога правой задней двери в сборе.

   одноразовая деталь

   Примечание

   • Фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Снимите оставшийся на кузове фиксатор, замените его на новый.

Установка 1 шаг

1.

   1

   Установите пыльник порога правой задней двери в сборе, убедитесь, что фиксирующие клипсы (7 шт.) установлены до упора.

↑ к списку операций

5 Внутренний водоотражатель правой задней двери

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой задней двери в сборе
7. Демонтаж/монтаж узла декоративной панели правой задней двери

Снятие 1 шаг

1.

   1

   Отсоедините соединение внутреннего водоотражателя правой задней двери со сварным узлом металла кузова правой задней двери в сборе в направлении, указанном стрелкой, снимите внутренний водоотражатель правой задней двери.

Установка 1 шаг

1. 1

   Установите внутренний водоотражатель правой задней двери, по направлению стрелки установите соединение внутреннего водоотражателя правой задней двери со сварным металлическим узлом правой задней двери в сборе.

↑ к списку операций

6 Нижний передний резиновый уплотнитель правой задней двери

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Отсоедините фиксатор нижней передней резиновой полосы правой задней двери (1 шт.), отсоедините соединение нижней передней резиновой полосы правой задней двери со сварным узлом металла кузова правой задней двери в сборе, снимите нижнюю переднюю резиновую полосу правой задней двери.

Установка 1 шаг

1.

   1

   Установите нижний уплотнитель переднего края правой задней двери, установите фиксирующие клипсы (1 шт.) нижнего уплотнителя переднего края правой задней двери.

↑ к списку операций

7 Наружный водоотражатель правой задней двери в сборе

Снятие 2 шага

1.

   1

   Снимите наружный водоотражатель правой задней двери в сборе в направлении, указанном стрелкой.

2.

   2

   Видео слева — видео демонтажа и монтажа наружного молдинга стекла, используйте его как справочное при демонтаже и монтаже.

Установка 1 шаг

1. 1

   По направлению стрелки установите наружный водоотражатель правой задней двери в сборе.

↑ к списку операций

8 Малая гидроизоляционная плёнка правой задней двери в сборе

Подготовительные работы 6

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Заглушка внутренней ручки правой передней двери
5. Облицовка подлокотника правой задней двери в сборе
6. Демонтаж/монтаж узла декоративной панели правой задней двери

Снятие 1 шаг

1.

   1

   Выверните крепёжный винт малой водозащитной плёнки правой задней двери в сборе (2 шт.), снимите малую водозащитную плёнку правой задней двери в сборе. С помощью инструмента отделите водозащитную плёнку от герметика, чтобы избежать её повреждения.

   🔧 крестовая отвёртка Внимание: положите водозащитную плёнку обратной стороной ровно, чтобы избежать прилипания посторонних частиц к плёнке

Установка 1 шаг

1. 1

   Установите малую гидроизоляционную плёнку правой задней двери в сборе, установите крепёжные винты малой гидроизоляционной плёнки правой задней двери в сборе (2 шт.). Q2734816F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1,5±0,2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734816F36

Моменты затяжки

↑ к списку операций

9 Уплотнитель дверного проёма левой задней двери

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Отсоедините уплотнитель дверного проёма левой задней двери в направлении, указанном стрелкой, снимите уплотнитель дверного проёма левой задней двери.

Установка 1 шаг

1.

   1

   Установите уплотнитель проёма левой задней двери, по направлению стрелки установите уплотнитель проёма левой задней двери.

↑ к списку операций

10 Уплотнитель дверной рамы левой задней двери

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 2 шага

1.

   1

   Выверните крепёжный болт ограничителя задней двери в сборе (1 шт.).

   🔧 торцевая головка 10 мм

2.

   2

   В алфавитном порядке по направлению стрелки отсоедините уплотнитель дверной рамы левой задней двери (правая задняя), снимите уплотнитель дверной рамы левой задней двери (правая задняя).

   X01-61070140одноразовая деталь

   Примечание. X01-61070140 уплотнитель дверной рамы левой задней двери (правая задняя) является одноразовой деталью, после каждого демонтажа необходимо заменять его новым.

Установка 2 шага

1. 1

   Установите уплотнитель дверной рамы левой задней двери (правая задняя), устанавливайте уплотнитель дверной рамы левой задней двери (правая задняя) в алфавитном порядке в направлении, указанном стрелками.

   X01-61070140одноразовая деталь

   Примечание. X01-61070140 уплотнитель дверной рамы левой задней двери (правая задняя) является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый.

2.

   2

   Установите крепёжный винт ограничителя задней двери в сборе (1 шт.). Q215B0825T1F71S винт с внутренним шестигранником и плоской головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 мм

Моменты затяжки

↑ к списку операций
