Упоры и электроприводные стойки — Li L7

Открывающиеся элементы (двери, капот, багажник) · Фурнитура двери багажника · Li L7 2022–2023
6 операций40 шагов6 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X02-63010050

Одноразовые детали: 8 позиц. — при установке заменяются новыми.

1 Правая электрическая стойка двери багажника

снятие: 5 шаговустановка: 5 шаговстр. 2205–2206 оригинала
Примечания
  • При демонтаже не допускайте повреждения элементов салона.
  • После завершения установки с помощью пластиковой лопатки отогните кромку уплотнителя дверной рамы наружу и прижмите её поверх облицовки в сборе.
Правая электрическая стойка двери багажника — расположение
Расположение детали

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Складывание и поднятие спинки сиденья второго ряда
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подушка сиденья второго ряда в сборе
  6. Складывание и поднятие спинки сиденья второго ряда
  7. Правое боковое крыло второго ряда в сборе
  8. Облицовка верхней части правой стойки C в сборе
  9. Облицовка верхней части правой стойки D в сборе
  10. Поручень потолка заднего ряда справа в сборе

Снятие 5 шагов

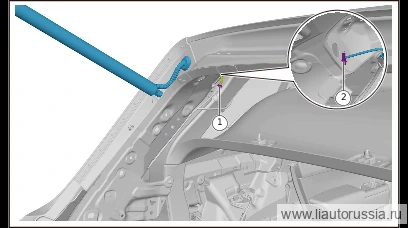

  1. Шаг 1

    Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, отсоедините разъём жгута проводов правого электрического упора двери багажника (1 шт.).

    Примечание. Данная операция требует совместных действий двух специалистов по ремонту: один надавливает на облицовку потолка в сборе и отсоединяет разъём жгута проводов левого электрического упора двери багажника, второй в районе сиденья второго ряда приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
  2. Отсоедините фиксирующий зажим жгута проводов правой электрической стойки-упора двери багажника (2 шт.).

  3. Отсоедините водонепроницаемую заглушку жгута проводов правой электрической стойки двери багажника.

  4. С помощью шлицевой отвёртки отсоедините стопорное кольцо правой электростойки двери багажника, отсоедините соединение правой электростойки двери багажника с верхним кронштейном правой электростойки двери багажника в сборе.

    🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно
  5. Шаг 5

    С помощью шлицевой отвёртки расстыкуйте стопорное кольцо правого электрического упора двери багажника, отсоедините правый электрический упор двери багажника от нижнего кронштейна правого электрического упора двери багажника в сборе, снимите правый электрический упор двери багажника.

    🔧 шлицевая отвёртка Внимание: данная операция требует совместных действий двух специалистов по ремонту

Установка 5 шагов

  1. Шаг 1

    Соедините правую электрическую стойку-упор двери багажника с нижним кронштейном правой электрической стойки-упора двери багажника в сборе, установите стопорное кольцо правой электрической стойки-упора двери багажника.

    Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.
  2. Шаг 2

    Подсоедините правую электрическую стойку двери багажника к верхнему кронштейну правой электрической стойки двери багажника в сборе, установите стопорное кольцо правой электрической стойки двери багажника.

    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.
  3. Установите водонепроницаемую заглушку жгута проводов правой электростойки двери багажника.

  4. Шаг 4

    Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, подсоедините разъём жгута проводов правого электрического упора двери багажника (1 шт.).

    Примечание. Данная операция требует совместных действий двух специалистов по ремонту: один надавливает на облицовку потолка в сборе и подсоединяет разъём жгута проводов левого электрического упора двери багажника, второй в районе сиденья второго ряда приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
  5. Установите фиксирующий зажим жгута проводов правой электрической стойки-упора двери багажника, верните на место облицовку потолка в сборе.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Самообучение задней двери

↑ к списку операций

2 Верхний кронштейн правой электростойки двери багажника в сборе

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 2207–2208 оригинала
Верхний кронштейн правой электростойки двери багажника в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери багажника на электроприводе книга владельца

Снятие 2 шага

  1. Шаг 1

    С помощью шлицевой отвёртки отсоедините стопорное кольцо правой электростойки двери багажника, отсоедините соединение правой электростойки двери багажника с верхним кронштейном правой электростойки двери багажника в сборе.

    🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно
  2. Шаг 2

    Выверните 2 крепёжных болта верхнего кронштейна правой электрической стойки-упора двери багажника в сборе, снимите верхний кронштейн правой электрической стойки-упора двери багажника в сборе.

    🔧 торцевая головка T40 Внимание: винт с полукруглой головкой и внутренним шестигранным (звёздообразным) шлицем Q215B0825T1F71S является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюодноразовая деталь
    Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

Установка 2 шага

  1. Установите верхний кронштейн правой электрической стойки двери багажника в сборе, заверните крепёжные винты верхнего кронштейна правой электрической стойки двери багажника в сборе (2 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка отвёрточная Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T40одноразовая деталь
    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.
  2. Шаг 2

    Соедините верхний кронштейн правой электростойки двери багажника в сборе с правой электростойкой двери багажника, установите стопорное кольцо правой электростойки двери багажника.

    Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

Моменты затяжки

ОперацияМомент
Установите верхний кронштейн правой электрической стойки двери багажни…23±2 Н·м

↑ к списку операций

3 Нижний кронштейн правого электрического упора двери багажника в сборе

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 2209–2210 оригинала
Нижний кронштейн правого электрического упора двери багажника в сборе — расположение
Расположение детали

Подготовительные работы 2

  1. Двери багажника на электроприводе книга владельца
  2. Ограничитель двери багажника

Снятие 3 шага

  1. Шаг 1

    С помощью шлицевой отвёртки отсоедините стопорное кольцо правой электростойки двери багажника, отсоедините соединение правой электростойки двери багажника с нижним кронштейном правой электростойки двери багажника в сборе.

    🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно
  2. Шаг 2

    Выверните крепёжные болты (1 шт.) нижнего кронштейна правого электрического упора двери багажника в сборе.

    🔧 торцевая головка Внимание: винт с внутренним шестигранным профилем «звёздочка» и полукруглой головкой Q215B0825T1F71S является деталью одноразового использования, после каждой разборки/сборки необходимо заменить новой деталью 13 ммодноразовая деталь
    Примечание. Данная операция требует совместных действий двух специалистов по ремонту.
  3. Выверните крепёжные винты нижнего кронштейна правой электрической стойки-упора двери багажника в сборе (1 шт.), снимите нижний кронштейн правой электрической стойки-упора двери багажника в сборе.

    🔧 торцевая головка T40 Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

Установка 3 шага

  1. Установите нижний кронштейн правой электрической стойки двери багажника в сборе, заверните крепёжные винты нижнего кронштейна правой электрической стойки двери багажника в сборе (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка отвёрточная Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T40одноразовая деталь
    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.
  2. Установите крепёжный болт (1 шт.) нижнего кронштейна правой электростойки двери багажника в сборе. X02-63010050 болт с шаровой головкой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно 13 ммX02-63010050
  3. Шаг 3

    Соедините правую электрическую стойку-упор двери багажника с нижним кронштейном правой электрической стойки-упора двери багажника в сборе, установите стопорное кольцо правой электрической стойки-упора двери багажника.

    Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

Моменты затяжки

ОперацияМомент
Установите нижний кронштейн правой электрической стойки двери багажник…23±2 Н·м
Установите крепёжный болт (1 шт.) нижнего кронштейна правой электросто…23±2 Н·м

↑ к списку операций

4 Левый электрический упор двери багажника

снятие: 5 шаговустановка: 5 шаговстр. 2211–2212 оригинала
Примечания
  • При демонтаже не допускайте повреждения элементов салона.
  • После завершения установки с помощью пластиковой лопатки отогните кромку уплотнителя дверной рамы наружу и прижмите её поверх облицовки в сборе.
Левый электрический упор двери багажника — расположение
Расположение детали

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Складывание и поднятие спинки сиденья второго ряда
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Подушка сиденья второго ряда в сборе
  6. Складывание и поднятие спинки сиденья второго ряда
  7. Левое боковое крыло второго ряда в сборе
  8. Облицовка верхней части левой стойки C в сборе
  9. Облицовка верхней части левой стойки D в сборе.
  10. Поручень потолка заднего левого ряда в сборе

Снятие 5 шагов

  1. Шаг 1

    Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, отсоедините разъём жгута проводов левой электрической стойки двери багажника (1 шт.).

    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту: один надавливает на облицовку потолка в сборе и отсоединяет разъём жгута проводов левой электрической стойки двери багажника, второй в районе сидений второго ряда автомобиля приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
  2. Отсоедините фиксирующую клипсу (1 шт.) жгута проводов левой электростойки двери багажника.

  3. Отсоедините водонепроницаемую резиновую заглушку жгута проводов левого электрического упора двери багажника.

  4. Отсоедините стопорное кольцо левой электрической стойки-упора двери багажника с помощью шлицевой отвёртки, отсоедините левую электрическую стойку-упор двери багажника от верхнего кронштейна левой электрической стойки-упора двери багажника в сборе.

    🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно
  5. Шаг 5

    С помощью шлицевой отвёртки отсоедините стопорное кольцо левой электрической стойки двери багажника, отсоедините соединение левой электрической стойки двери багажника с нижним кронштейном левой электрической стойки двери багажника в сборе, снимите левую электрическую стойку двери багажника.

    🔧 шлицевая отвёртка Внимание: данная операция требует совместного выполнения двумя специалистами по ремонту

Установка 5 шагов

  1. Шаг 1

    Соедините левую электростойку двери багажника с нижним кронштейном левой электростойки двери багажника в сборе, установите стопорное кольцо левой электростойки двери багажника.

    Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.
  2. Шаг 2

    Подсоедините левый электрический упор двери багажника к верхнему кронштейну левого электрического упора двери багажника в сборе, установите стопорное кольцо левого электрического упора двери багажника.

    Примечание. Данная операция требует совместных действий двух специалистов по ремонту.
  3. Установите водозащитную заглушку жгута проводов левой электрической стойки-упора двери багажника.

  4. Шаг 4

    Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, подсоедините разъём жгута проводов левой электрической стойки двери багажника (1 шт.).

    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту: один надавливает на облицовку потолка в сборе и подсоединяет разъём жгута проводов левой электрической стойки двери багажника, второй в районе сидений второго ряда автомобиля приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
  5. Установите фиксирующую клипсу (1 шт.) жгута проводов левой электростойки двери багажника, верните на место декоративную облицовку потолка в сборе.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Самообучение задней двери

↑ к списку операций

5 Верхний кронштейн левого электрического упора двери багажника в сборе

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 2213–2214 оригинала
Верхний кронштейн левого электрического упора двери багажника в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 2 шага

  1. Шаг 1

    Отсоедините стопорное кольцо левой электрической стойки-упора двери багажника с помощью шлицевой отвёртки, отсоедините левую электрическую стойку-упор двери багажника от верхнего кронштейна левой электрической стойки-упора двери багажника в сборе.

    🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно
  2. Шаг 2

    Выверните крепёжные винты верхнего кронштейна левой электрической стойки двери багажника в сборе (2 шт.), снимите верхний кронштейн левой электрической стойки двери багажника в сборе.

    🔧 Головка отвёрточная Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T40одноразовая деталь
    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.

Установка 2 шага

  1. Установите верхний кронштейн левой электростойки двери багажника в сборе, установите крепёжный винт (2 шт.) верхнего кронштейна левой электростойки двери багажника в сборе. Винт с полукруглой головкой и внутренним шестигранником Q215B0825T1F71S Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка-бита Внимание: винт с полукруглой головкой и внутренним шестигранником Q215B0825T1F71S является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его на новую деталь T40одноразовая деталь
    Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.
  2. Шаг 2

    Подсоедините левый электрический упор двери багажника к верхнему кронштейну левого электрического упора двери багажника в сборе, установите стопорное кольцо левого электрического упора двери багажника.

    Примечание. Данная операция требует совместных действий двух специалистов по ремонту.

Моменты затяжки

ОперацияМомент
Установите верхний кронштейн левой электростойки двери багажника в сбо…23±2 Н·м

↑ к списку операций

6 Нижний кронштейн левого электрического упора двери багажника в сборе

снятие: 3 шагаустановка: 3 шага2 момента затяжкистр. 2215–2216 оригинала
Нижний кронштейн левого электрического упора двери багажника в сборе — расположение
Расположение детали

Подготовительные работы 2

  1. Двери багажника на электроприводе книга владельца
  2. Ограничитель двери багажника

Снятие 3 шага

  1. Шаг 1

    С помощью шлицевой отвёртки отсоедините стопорное кольцо левой электрической стойки двери багажника, отсоедините соединение левой электрической стойки двери багажника с нижним кронштейном левой электрической стойки двери багажника в сборе.

    🔧 шлицевая отвёртка Внимание: данная операция требует совместного выполнения двумя специалистами по ремонту
  2. Шаг 2

    Выверните крепёжный болт (1 шт.) нижнего кронштейна левой электростойки двери багажника в сборе.

    🔧 головка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно 13 мм
  3. Выверните крепёжные винты (1 шт.) нижнего кронштейна левого электрического упора двери багажника в сборе, снимите нижний кронштейн левого электрического упора двери багажника в сборе.

    🔧 торцевая насадка Внимание: винт с внутренним шестигранным профилем «звёздочка» и полукруглой головкой Q215B0825T1F71S является деталью одноразового использования, после каждой разборки/сборки необходимо заменить новой деталью T45одноразовая деталь
    Примечание. Данная операция требует совместных действий двух специалистов по ремонту.

Установка 3 шага

  1. Установите нижний кронштейн левой электрической стойки-упора двери багажника в сборе, установите крепёжные болты нижнего кронштейна левой электрической стойки-упора двери багажника в сборе (1 шт.). X02-63010050 болт со сферической головкой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 торцевая головка 13 мм Внимание: данная операция должна выполняться двумя специалистами по ремонту совместноX02-63010050
  2. Заверните крепёжные винты нижнего кронштейна левой электрической стойки двери багажника в сборе (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка отвёрточная Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T45одноразовая деталь
    Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.
  3. Шаг 3

    Соедините левую электростойку двери багажника с нижним кронштейном левой электростойки двери багажника в сборе, установите стопорное кольцо левой электростойки двери багажника.

    🔧 плоская отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

Моменты затяжки

ОперацияМомент
Установите нижний кронштейн левой электрической стойки-упора двери баг…23±2 Н·м
Заверните крепёжные винты нижнего кронштейна левой электрической стойк…23±2 Н·м

↑ к списку операций
