Стекло и стеклоподъёмник левой передней двери — Li L7

1 Задний направляющий рельс стекла левой передней двери в сборе

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Облицовка треугольного окна левой передней двери в сборе
6. Облицовка подлокотника левой передней двери в сборе
7. Заглушка внутренней ручки левой передней двери
8. Снятие и установка узла облицовки левой передней двери
9. Внутренний водоотражатель левой передней двери
10. Водозащитная плёнка левой передней двери в сборе

Снятие 1 шаг

1.

   1

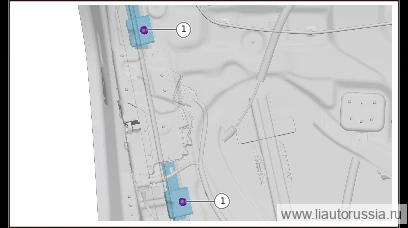

   Выверните крепёжную гайку заднего направляющего рельса стекла левой передней двери в сборе (2 шт.), снимите задний направляющий рельс стекла левой передней двери в сборе.

   🔧 торцевая головка Внимание: шестигранная фланцевая гайка Q32006F38 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь

Установка 2 шага

1.

   1

   Установите задний направляющий рельс стекла левой передней двери в сборе, установите крепёжную гайку заднего направляющего рельса стекла левой передней двери в сборе (2 шт.). Гайка фланцевая шестигранная Q32006F38 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Внимание: гайка фланцевая шестигранная Q32006F38 является деталью одноразового использования, при каждой сборке/разборке необходимо заменять её на новую 10 ммодноразовая деталь

2.

   2

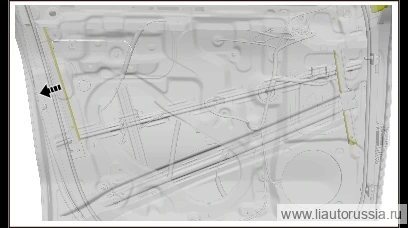

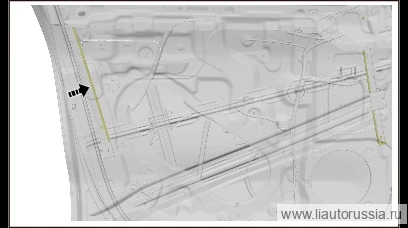

   В направлении, указанном стрелкой, вдавите направляющий паз стекла левой передней двери в сборе в задний направляющий рельс левой передней двери в сборе.

Моменты затяжки

↑ к списку операций

2 Стекло левой передней двери в сборе

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Облицовка треугольного окна левой передней двери в сборе
6. Облицовка подлокотника левой передней двери в сборе
7. Заглушка внутренней ручки левой передней двери
8. Снятие и установка узла облицовки левой передней двери
9. Внутренний водоотражатель левой передней двери
10. Малая гидроизоляционная плёнка левой передней двери в сборе
11. Водозащитная плёнка левой передней двери в сборе

Снятие 1 шаг

1.

   1

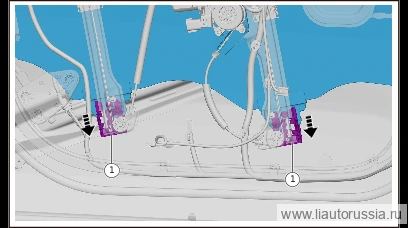

   Видео слева показывает способ демонтажа стекла передней двери, руководствуйтесь им при демонтаже.

Установка 1 шаг

1.

   1

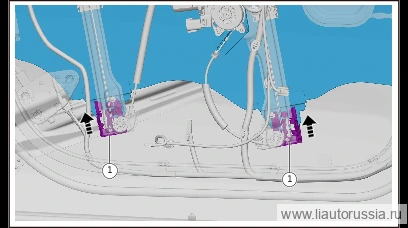

   Установите стекло левой передней двери в сборе в направлении, указанном стрелкой. Правильно вставьте стекло левой передней двери в сборе в паз стекла.

   Примечание

   • Вставьте стекло в направляющий паз, обеими руками возьмитесь за стекло и переместите его вверх и вниз, убедитесь в отсутствии заеданий.
   • Данная операция требует участия двух человек.

↑ к списку операций

3 Стеклоподъёмник левой передней двери с электроприводом в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Облицовка треугольного окна левой передней двери в сборе
6. Заглушка внутренней ручки левой передней двери
7. Облицовка подлокотника левой передней двери в сборе
8. Снятие и установка узла облицовки левой передней двери
9. Внутренний водоотражатель левой передней двери
10. Малая гидроизоляционная плёнка левой передней двери в сборе
11. Водозащитная плёнка левой передней двери в сборе
12. Стекло левой передней двери в сборе

Снятие 5 шагов

1.

   1

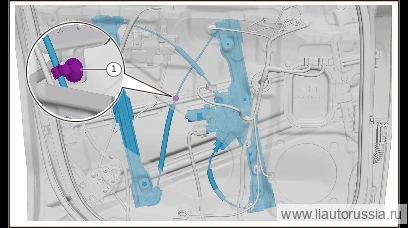

   Отсоедините фиксатор (1 шт.) стеклоподъёмника с электроприводом левой передней двери в сборе.

2.

   2

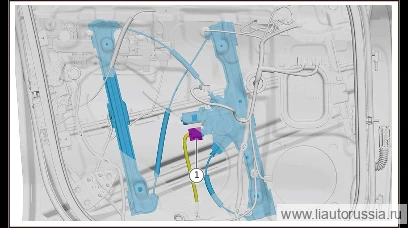

   Отсоедините разъём жгута проводов стеклоподъёмника левой передней двери с электроприводом в сборе (1 шт.).

3.

   3

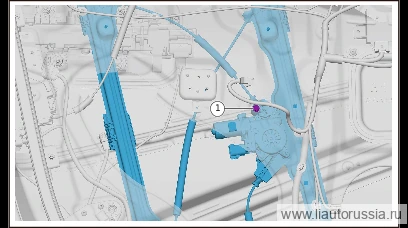

   Выверните крепёжные болты стеклоподъёмника с электроприводом левой передней двери в сборе (1 шт.).

   🔧 торцевая головка 10 мм

4.

   4

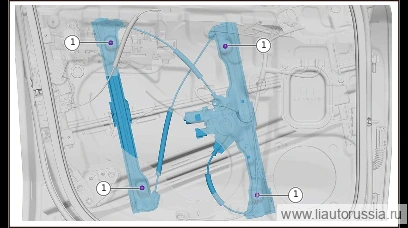

   Выверните крепёжную гайку электростеклоподъёмника левой передней двери в сборе (4 шт.), снимите электростеклоподъёмник левой передней двери в сборе.

   🔧 головка 10 мм

5.

   5

   Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.

Установка 4 шага

1.

   1

   Установите стеклоподъёмник с электроприводом левой передней двери в сборе, установите крепёжную гайку стеклоподъёмника с электроприводом левой передней двери в сборе (4 шт.). Шестигранная фланцевая гайка Q32006F38 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

2.

   2

   Установите крепёжные болты стеклоподъёмника левой передней двери с электроприводом в сборе (1 шт.). Q1860612F36 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860612F36

3.

   3

   Подсоедините разъём жгута проводов стеклоподъёмника с электроприводом левой передней двери в сборе (1 шт.).

4.

   4

   Подсоедините крепёжный фиксатор электростеклоподъёмника левой передней двери в сборе (1 шт.).

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Самообучение функции защиты от защемления стекла

↑ к списку операций
