Дверь багажника — Li L7

1 Сварной узел двери багажника в сборе

Подготовительные работы 24

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Эмблема модельного ряда в сборе
4. Буквенный шильдик бренда в сборе
5. Задний логотип в сборе
6. Разборка/сборка узла нижней внутренней облицовки двери багажника
7. Верхняя облицовка двери багажника в сборе
8. Усилитель FM-антенны
9. Фильтр отрицательного полюса FM-антенны
10. Зуммер двери багажника с электроприводом
11. Замок двери багажника в сборе
12. Фильтр положительного полюса FM-антенны
13. GNSS-антенна
14. Левая защитная панель фонаря двери багажника
15. Правая защитная панель светильника двери багажника
16. Светильник двери багажника в сборе
17. Снятие/установка узла спойлера
18. Декоративный колпачок рычага заднего стеклоочистителя
19. Рычаг и щётка заднего стеклоочистителя в сборе
20. Облицовка оси стеклоочистителя в сборе
21. Электродвигатель заднего стеклоочистителя в сборе
22. Заднее ветровое стекло в сборе
23. Нижний кронштейн левого электрического упора двери багажника в сборе
24. Нижний кронштейн правого электрического упора двери багажника в сборе

Снятие 7 шагов

1.

   1

   Выверните крепёжный болт (2 шт.) виброгасителя двери багажника в сборе, снимите виброгаситель двери багажника в сборе

2.

   2

   Отсоедините фиксирующий зажим (18 шт.) жгута проводов двери багажника.
3. 3

   Выверните крепёжный болт массы жгута проводов двери багажника (1 шт.)

   🔧 торцевая головка 10 мм Внимание: X01-89146622 комплект (болт с шестигранной головкой, пружинная шайба и плоская шайба) является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюX01-89146622одноразовая деталь
4. 4

   Отсоедините водонепроницаемую заглушку трубопровода заднего омывателя 3 в сборе, извлеките трубопровод заднего омывателя 3 в сборе.
5. 5

   Отсоедините водонепроницаемую заглушку жгута проводов двери багажника в сборе, извлеките жгут проводов двери багажника.

6.

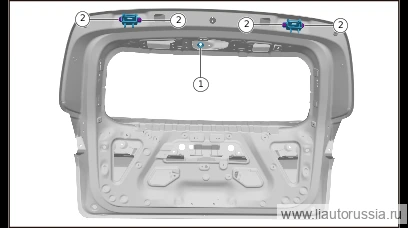

   6

   Снимите уплотнительную манжету электродвигателя заднего стеклоочистителя.

   Примечание. Проверьте уплотнительную манжету электродвигателя заднего стеклоочистителя на предмет повреждений, при необходимости замените новой уплотнительной манжетой электродвигателя заднего стеклоочистителя.
7. 7

   Выверните крепёжные винты сварного узла двери багажника в сборе (4 шт.), снимите сварной узел двери багажника в сборе.

   🔧 торцевая головка T45 Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

Установка 6 шагов

1.

   1

   Установите сварной узел двери багажника в сборе, заверните крепёжные винты сварного узла двери багажника в сборе (4 шт.). X01-89215825 Винт с полукруглой головкой и внутренним шестигранным шлицем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка отвёрточная Внимание: данная операция требует совместного выполнения двумя специалистами по ремонту T45X01-89215825Z99-99990244Z99-99990237

   Примечание

   • При замене двери багажника на место отбортовки двери багажника необходимо нанести клей для листового металла кузова Z99-99990244 X 2.
   • При замене двери багажника, после завершения окраски, перед сборкой листового металла необходимо нанести полостной воск во внутреннюю полость отбортовки двери Z99-99990237 X 1.
2. 2

   Установите уплотнительный чехол электродвигателя заднего стеклоочистителя.

   Примечание. Проверьте уплотнительный чехол электродвигателя заднего стеклоочистителя на предмет повреждений, при необходимости замените его на новый.

3.

   3

   Установите жгут проводов двери багажника, установите фиксирующий зажим (18 шт.) жгута проводов двери багажника.
4. 4

   Установите крепёжный болт массы жгута проводов двери багажника (1 шт.). X01-89146622 комплект (болт с шестигранной головкой, пружинная шайба и плоская шайба) Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм Внимание: X01-89146622 комплект (болт с шестигранной головкой, пружинная шайба и плоская шайба) является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюX01-89146622одноразовая деталь
5. 5

   Установите трубопровод заднего омывателя 3 в сборе, установите водонепроницаемую заглушку трубопровода заднего омывателя 3 в сборе.
6. 6

   Установите водонепроницаемую заглушку жгута проводов двери багажника.

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка четырёх дверей и двух крышек
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры

↑ к списку операций

2 Петля двери багажника в сборе

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Облицовка верхней части левой стойки A в сборе
5. Облицовка верхней части правой стойки А в сборе
6. Средняя облицовка левой стойки B в сборе
7. Средняя облицовка правой стойки B в сборе
8. Облицовка верхней части левой стойки B в сборе.
9. Облицовка верхней части правой стойки B в сборе.
10. Двери багажника на электроприводе книга владельца
11. Аккумулятор книга владельца
12. Подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Левое боковое крыло второго ряда в сборе
15. Правое боковое крыло второго ряда в сборе
16. Облицовка верхней части левой стойки D в сборе.
17. Облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. Вентиляционная решётка правой задней боковины в сборе
24. Облицовочная панель порога задней двери в сборе
25. Ручка-петля багажника в сборе
26. Ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. Облицовка правой задней боковины в сборе
29. Крышка вещевого ящика левой задней боковины в сборе
30. Вентиляционная решётка левой задней боковины в сборе
31. Ручка-петля багажника в сборе
32. Ручка-петля багажника в сборе
33. Облицовка левой задней боковины в сборе
34. Облицовка верхней части левой стойки C в сборе
35. Облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. Кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. Передний плафон освещения для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка

Снятие 2 шага

1.

   1

   Выверните крепёжные гайки петли двери багажника в сборе (правая) (2 шт.).

   🔧 Головка торцевая Внимание: комбинированное изделие из шестигранной гайки Q32208F36L и конической пружинной шайбы является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью 13 ммодноразовая деталь

2.

   2

   Выверните крепёжный винт (2 шт.) петли двери багажника в сборе (правая), снимите петлю двери багажника в сборе (правая).

   🔧 головка-бита Внимание: винт с полукруглой головкой и внутренним шестигранником X01-89215826 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его на новую деталь T45X01-89215826одноразовая деталь

   Примечание. Данный этап должен выполняться двумя специалистами по ремонту.

Установка 2 шага

1.

   1

   Установите петлю двери багажника в сборе (правую), вверните крепёжные винты (2 шт.) петли двери багажника в сборе (правой). X01-89215826 винт с внутренним шестигранным профилем «звёздочка» и полукруглой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая насадка Внимание: винт с внутренним шестигранным профилем «звёздочка» и полукруглой головкой X01-89215826 является деталью одноразового использования, после каждой разборки/сборки необходимо заменить новой деталью T45X01-89215826одноразовая деталь

   Примечание. Данный этап требует участия двух специалистов по ремонту.
2. 2

   Установите крепёжные гайки петли двери багажника (правой) в сборе (2 шт.). Комплект (шестигранная гайка Q32208F36L и коническая пружинная шайба) Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка 13 мм Внимание: комплект (шестигранная гайка Q32208F36L и коническая пружинная шайба) является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюодноразовая деталь

Моменты затяжки

↑ к списку операций
