Обшивка правой передней двери — Li L7

1 Монтажный кронштейн правого корпуса ручки

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Облицовка треугольного стекла правой передней двери в сборе.
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой передней двери в сборе.
7. Снятие/установка узла облицовочной панели правой передней двери

Снятие 1 шаг

1.

   1

   Выверните крепёжные болты монтажного кронштейна правого корпуса ручки (3), снимите монтажный кронштейн правого корпуса ручки.

   🔧 головка (торцевой ключ) 10 мм

Установка 1 шаг

1. 1

   Установите монтажный кронштейн правого бокса ручки, установите крепёжные болты (3) монтажного кронштейна правого бокса ручки. Q1860612F36 Шестигранный фланцевый болт. Момент: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36

Моменты затяжки

↑ к списку операций

2 Молдинг оконной рамы правой передней двери в сборе.

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Облицовка треугольного стекла правой передней двери в сборе.
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой передней двери в сборе.
7. Снятие/установка узла облицовочной панели правой передней двери

Снятие 3 шага

1.

   1

   Снимите фиксирующую защёлку молдинга оконной рамы правой передней двери в сборе (3 шт.).

   Примечание. Демонтируйте оставшиеся на кузове фиксирующие защёлки, замените их новыми защёлками.
2. 2

   Снимите фиксирующую защёлку (1 шт.) жгута проводов правой передней двери.

   Примечание. Снимите оставшуюся на кузове фиксирующую защёлку, замените новой защёлкой.
3. 3

   Снимите молдинг оконной рамы правой передней двери в сборе.

Установка 3 шага

1. 1

   Установите молдинг оконной рамы правой передней двери в сборе.
2. 2

   Установите фиксирующую защёлку жгута проводов правой передней двери (1 шт.).
3. 3

   Установите фиксирующие защёлки (3 шт.) молдинга оконной рамы правой передней двери в сборе.

↑ к списку операций

3 Подсветка салона (амбиентная) правой передней двери.

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Облицовка треугольного стекла правой передней двери в сборе.
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой передней двери в сборе.
7. Снятие/установка узла облицовочной панели правой передней двери

Снятие 1 шаг

1.

   1

   Выверните крепёжный винт атмосферной подсветки правой передней двери (1 шт.), снимите атмосферную подсветку правой передней двери.

   🔧 крестовая отвёртка

Установка 1 шаг

1. 1

   Установите светильник подсветки правой передней двери, установите крепёжный винт (1 шт.) светильника подсветки правой передней двери. Момент затяжки: 1.3±0.2 Н·м

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёртка

Моменты затяжки

↑ к списку операций

4 Облицовка подлокотника правой передней двери в сборе.

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   С помощью пластиковой лопатки поддев откройте облицовку подлокотника правой передней двери в сборе, снимите облицовку подлокотника правой передней двери в сборе.

Установка 1 шаг

1.

   1

   Установите декоративную накладку подлокотника правой передней двери в сборе.

↑ к списку операций

5 Заглушка внутренней ручки правой передней двери.

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

   Откройте внутреннюю ручку, через демонтажное отверстие с помощью инструмента снимите заглушку внутренней ручки правой передней двери (правая задняя дверь).

Установка 1 шаг

1.

   1

   Установите заглушку внутренней ручки правой передней двери (правая задняя дверь).

↑ к списку операций

6 Подузел внутренней ручки правой передней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Заглушка внутренней ручки правой передней двери
5. Облицовка подлокотника правой задней двери в сборе
6. Выключатель стеклоподъёмника правой задней двери в сборе
7. Дверной фонарь
8. Облицовочная панель правой задней двери в сборе

Снятие 1 шаг

1.

   1

   Выверните крепёжный винт внутренней ручки правой передней двери в сборе (правая задняя дверь) (6 шт.), снимите внутреннюю ручку правой передней двери в сборе (правая задняя дверь).

   🔧 крестовая отвёртка

Установка 2 шага

1. 1

   Установите внутреннюю ручку правой передней двери в сборе (правая задняя дверь), установите крепёжный винт внутренней ручки правой передней двери в сборе (правая задняя дверь) (6 шт.). Q2734213F36, самонарезающий винт с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки:

   Q2734213F36
2. 2

   3±0.2 Н·м

   🔧 крестовая отвёртка

↑ к списку операций

7 Декоративное кольцо внутренней ручки правой передней двери

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Заглушка внутренней ручки правой передней двери
5. Облицовка подлокотника правой задней двери в сборе
6. Выключатель стеклоподъёмника правой задней двери в сборе
7. Дверной фонарь
8. Облицовочная панель правой задней двери в сборе

Снятие 1 шаг

1.

   1

   Отсоедините фиксатор хромированного кольца внутренней ручки правой передней двери (правая задняя) (9 шт.), снимите хромированное кольцо внутренней ручки правой передней двери (правая задняя).

Установка 1 шаг

1. 1

   Установите хромированное декоративное кольцо внутренней ручки правой передней двери (правая задняя дверь).

↑ к списку операций

8 Облицовка треугольного стекла правой передней двери в сборе.

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца

Снятие 3 шага

1.

   1

   Снимите облицовку треугольного окна правой передней двери в сборе.

2.

   2

   Отсоедините разъём (1 шт.) жгута проводов переднего высокочастотного динамика (правая сторона).

3.

   3

   Отсоедините фиксирующие защёлки переднего высокочастотного динамика (правая сторона), снимите передний высокочастотный динамик (правая сторона).

Установка 3 шага

1.

   1

   Установите передний высокочастотный динамик (правая сторона).

2.

   2

   Подсоедините разъём жгута проводов переднего высокочастотного динамика (правая сторона) (1 шт.).

3.

   3

   Установите облицовку треугольного окна правой передней двери в сборе.

↑ к списку операций

9 Накладка среднечастотного динамика правой передней двери.

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Крышка багажника в сборе
4. Аккумулятор книга владельца
5. Заглушка внутренней ручки правой передней двери
6. Облицовка подлокотника правой задней двери в сборе
7. Выключатель стеклоподъёмника правой задней двери в сборе
8. Дверной фонарь
9. Облицовочная панель правой задней двери в сборе
10. Задний твитер

Снятие 1 шаг

1.

   1

   Снимите крышку среднечастотного динамика правой передней двери (правая задняя дверь).

Установка 1 шаг

1. 1

   Установите решётку среднечастотного динамика правой передней двери (правая задняя дверь).

↑ к списку операций

10 Декоративная панель правой передней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Облицовка треугольного стекла правой передней двери в сборе.
5. Переключатель стеклоподъемника переднего пассажирского сиденья в сборе
6. Дверной фонарь
7. Заглушка внутренней ручки правой передней двери
8. Облицовка подлокотника правой передней двери в сборе.

Снятие 10 шагов

1.

   1

   Выверните крепёжные винты обшивки правой передней двери в сборе (4 шт.). Используйте

   🔧 крестовая отвёртка
2. 2

   Отсоедините облицовку правой передней двери в сборе от правой передней двери в сборе.

   Примечание. При отсоединении облицовки правой передней двери в сборе следите за длиной жгута проводов правой передней двери и внутреннего троса двери, чтобы избежать повреждения.

3.

   3

   Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.

4.

   4

   Отсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).
5. 5

   Отсоедините трос внутреннего открывания передней двери от внутренней ручки правой передней двери в сборе.
6. 6

   Отсоедините разъём жгута проводов двери (2 шт.).

7.

   7

   Отсоедините фиксатор (2 шт.) низкочастотной антенны двери (правая передняя дверь), снимите низкочастотную антенну двери (правая передняя дверь).

8.

   8

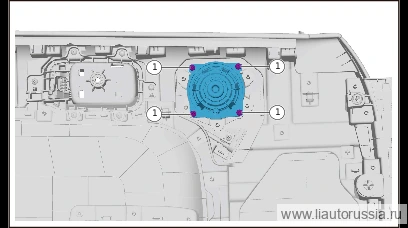

   Выверните крепёжный винт среднечастотного динамика передней двери (правая сторона) (4 шт.), снимите среднечастотный динамик передней двери (правая сторона).

   🔧 крестовая отвёртка

9.

   9

   Отсоедините фиксатор (9 шт.) хромированного декоративного кольца внутренней ручки правой передней двери (правая передняя дверь), снимите хромированное декоративное кольцо внутренней ручки правой передней двери (правая передняя дверь.

10.

    10

    Выверните крепёжные винты внутренней ручки правой передней двери в сборе (6 шт.), снимите внутреннюю ручку правой передней двери в сборе. Используйте

    🔧 крестовая отвёртка

Установка 9 шагов

1.

   1

   Установите внутреннюю ручку правой передней двери в сборе, установите крепёжный винт (6 шт.) внутренней ручки правой передней двери в сборе. Q2734213F36Крестообразный саморез с полукруглой головкой Момент затяжки: 1,3±0.2 Н·м

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

2.

   2

   Установите хромированное декоративное кольцо внутренней ручки правой передней двери (правая передняя дверь).

3.

   3

   Установите среднечастотный динамик передней двери (правая сторона), установите крепёжный винт (4 шт.) среднечастотного динамика передней двери (правая сторона). Q2734213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.3±0.2 Н·м

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

4.

   4

   Установите низкочастотную антенну двери (правая передняя дверь).

5.

   5

   Установите разъём жгута проводов двери (2 шт.).
6. 6

   Подсоедините трос внутреннего открывания передней двери к внутренней ручке правой передней двери в сборе.
7. 7

   Подсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

8.

   8

   Установите обшивку правой двери в сборе.
9. 9

   Установите крепёжный винт (4 шт.) облицовки правой двери в сборе. Q2734816F38Крестообразный саморез с полукруглой головкой Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций
