Каркас центральной консоли — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
1 USB-разъём 1 (первый ряд)
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
Снятие 3 шага
-
Откройте подлокотник центральной консоли.
-
Отсоедините разъём жгута проводов USB 1 (1 шт.).
-
Отсоедините фиксаторы крепления USB 1 (4 шт.), снимите USB 1.
Установка 3 шага
-
Установите USB 1, убедитесь, что фиксирующая защёлка (4 шт.) USB 1 зафиксирована.
-
Подсоедините разъём жгута проводов USB 1 (2 шт.).
-
Закройте подлокотник центральной консоли.
2 Жгут проводов USB 1
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 24
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний воздуховыпускной дефлектор центральной консоли в сборе
- Верхняя задняя крышка центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Задняя крышка центральной консоли в сборе
- Задний воздуховод центральной консоли в сборе.
- Корпус центральной консоли в сборе
- Плафон подсветки перчаточного ящика центральной консоли
- Жгут проводов центральной консоли в сборе
Снятие 2 шага
-

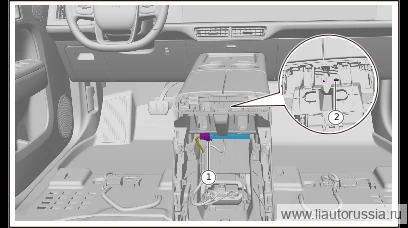

Отрежьте разъёмы жгута проводов на обоих концах жгута проводов USB 1.
-
Оберните оба конца жгута проводов USB 1 термоусадочной трубкой.
Установка 1 шаг
-
Проложите жгут USB 1 по трассе жгута центральной консоли, снаружи обмотайте тканевой изолентой, обмотайте жгут USB 1 вместе с жгутом центральной консоли.
3 Жгут проводов USB 2
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 24
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний воздуховыпускной дефлектор центральной консоли в сборе
- Верхняя задняя крышка центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Задняя крышка центральной консоли в сборе
- Задний воздуховод центральной консоли в сборе.
- Корпус центральной консоли в сборе
- Плафон подсветки перчаточного ящика центральной консоли
- Жгут проводов центральной консоли в сборе
Снятие 2 шага
-
Отрежьте разъёмы жгута проводов USB 2 с обоих концов.
-
С помощью термоусадочной трубки обмотайте оба конца жгута USB 2.
Установка 1 шаг
-
Проложите жгут проводов USB 2 по трассе прокладки жгута проводов центральной консоли, снаружи обмотайте тканевой изолентой, объединив жгут проводов USB 2 с жгутом проводов центральной консоли.
4 Низкочастотная антенна салона
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 19
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Задний воздуховыпускной дефлектор центральной консоли в сборе
- Верхняя задняя крышка центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Задняя крышка центральной консоли в сборе
- Задний воздуховод центральной консоли в сборе.
Снятие 2 шага
-
С помощью пластиковой лопатки поддёните фиксатор (1 шт.) низкочастотной антенны салона, отсоедините воздуховод в сборе за центральной консолью.
-
Отсоедините разъём жгута проводов низкочастотной антенны салона (1 шт.), снимите низкочастотную антенну салона.
Установка 2 шага
-
Подсоедините разъём жгута проводов низкочастотной антенны салона (1 шт.).
-
Установите низкочастотную антенну салона, убедитесь, что фиксирующие защёлки низкочастотной антенны салона установлены до упора.
5 Розетка 12В второго ряда
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
Снятие 3 шага
-
Откройте подлокотник центральной консоли.
-
Отсоедините разъём жгута проводов питания 12В второго ряда сидений (1 шт.).
-
Отсоедините фиксирующую защёлку (4 шт.) розетки 12В второго ряда, снимите розетку 12В второго ряда.
Установка 3 шага
-
Установите розетку 12В второго ряда, убедитесь, что фиксирующая защёлка (4 шт.) розетки 12В второго ряда установлена в правильное положение.
-
Подсоедините разъём жгута розетки 12V второго ряда.
-
Закройте подлокотник центральной консоли.
6 Жгут проводов центральной консоли в сборе
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 23
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний воздуховыпускной дефлектор центральной консоли в сборе
- Верхняя задняя крышка центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Задняя крышка центральной консоли в сборе
- Задний воздуховод центральной консоли в сборе.
- Корпус центральной консоли в сборе
- Плафон подсветки перчаточного ящика центральной консоли
Снятие 2 шага
-
Отсоедините фиксирующую защёлку (9 шт.) жгута проводов центральной консоли в сборе.
-
Отсоедините разъём (4 шт.) жгута проводов центральной консоли в сборе, снимите жгут проводов центральной консоли в сборе.
Установка 2 шага
-
Установите жгут проводов центральной консоли в сборе, установите фиксирующие защёлки жгута проводов центральной консоли в сборе (9 шт.).
-
Подсоедините разъём (4 шт.) жгута проводов центральной консоли в сборе.
7 Жгут проводов трансляции экрана
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Задний воздуховыпускной дефлектор центральной консоли в сборе
- Верхняя задняя крышка центральной консоли в сборе
- Задняя крышка центральной консоли в сборе
Снятие 2 шага
-
Обрежьте жгут проводов трансляции экрана, оберните жгут проводов трансляции экрана термоусадочной трубкой.
-
Обрежьте жгут проводов трансляции экрана, оберните жгут проводов трансляции экрана термоусадочной трубкой.
Установка 1 шаг
-
С помощью тканевой изоленты примотайте жгут проводов трансляции экрана к жгуту проводов центральной консоли.
