Передняя теплоизоляция — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
1 Шумоизоляционный мат второй перегородки моторного отсека
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Воздуховод наружной циркуляции в сборе
- Крепёжный кронштейн расширительного бачка двигателя (ДВС)
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Патрубок отвода воздуха интеркулера VIII
2 Теплоизоляционный мат капота
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 1 шаг
-
Отсоедините фиксирующую защёлку (17 шт.) теплоизоляционной прокладки капота двигателя, снимите теплоизоляционную прокладку капота двигателя.
Установка 1 шаг
-
Установите теплоизоляционный мат капота, установите фиксаторы (17 шт.) теплоизоляционного мата капота.
3 Шумоизоляционный мат внутренней стороны правого лонжерона моторного отсека
Подготовительные работы 14
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Воздуховод наружной циркуляции в сборе
Снятие 2 шага
-

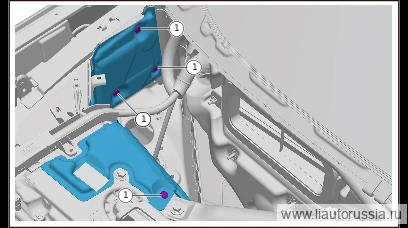

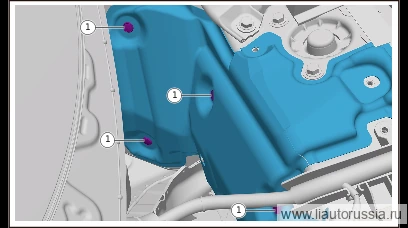

Отсоедините фиксирующую защёлку (4 шт.) шумоизоляционного мата внутренней стороны правого лонжерона моторного отсека.
-
Отсоедините фиксаторы (4 шт.) шумоизоляционного мата внутренней стороны правого лонжерона моторного отсека, снимите шумоизоляционный мат внутренней стороны правого лонжерона моторного отсека.
Установка 2 шага
-
Установите шумоизоляционный мат внутренней стороны правого лонжерона моторного отсека, установите фиксирующие защёлки шумоизоляционного мата внутренней стороны правого лонжерона моторного отсека (4 шт.).
-
Установите фиксирующую защёлку (4 шт.) шумоизоляционного мата внутренней стороны правого лонжерона моторного отсека.
4 Шумоизоляционный мат внутренней стороны левого лонжерона моторного отсека
Подготовительные работы 14
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Левый водосточный патрубок вентиляционной облицовки переднего щита
Снятие 3 шага
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините фиксирующую защёлку (3 шт.) шумоизоляционного мата внутренней стороны левого лонжерона моторного отсека.
-
Отсоедините фиксаторы (3 шт.) шумоизоляционного мата внутренней стороны левого лонжерона моторного отсека, снимите шумоизоляционный мат внутренней стороны левого лонжерона моторного отсека.
Установка 3 шага
-
Установите шумоизоляционный мат внутренней стороны левого лонжерона моторного отсека, установите фиксирующие защёлки шумоизоляционного мата внутренней стороны левого лонжерона моторного отсека (3 шт.).
-
Установите фиксирующую защёлку (3 шт.) шумоизоляционного мата внутренней стороны левого лонжерона моторного отсека.
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
5 Поролоновое уплотнение кронштейна впускного отверстия кондиционера
Подготовительные работы 12
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Воздуховод наружной циркуляции в сборе

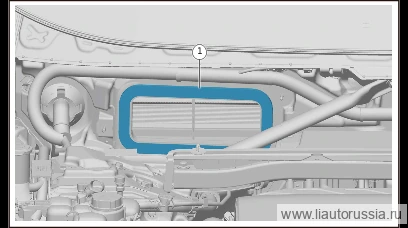

Снятие 1 шаг
-
Снимите поролон уплотнительного кронштейна впускного отверстия кондиционера воздуха.
Установка 1 шаг
-
Установите поролоновый уплотнитель кронштейна впускного отверстия воздуха кондиционера.
6 Нижний теплоизоляционный мат переднего моторного отсека
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании на них необходимо немедленно тщательно промыть их водой.
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен использовать высоковольтные диэлектрические перчатки и одновременно обеспечить собственную электроизоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и разборки/сборки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Подготовительные работы 25
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- Защитная балка шасси
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
- Устройство топливного бака
- Тормозная трубка левого заднего колеса 2
- Правая задняя тормозная трубка 2
- Передняя часть трубопровода левой передней пневморессоры
- Передний участок трубопровода правой передней пневморессоры
- Топливная трубка подачи из бака в сборе II
- Труба продувки адсорбера в сборе II
Снятие 2 шага
-

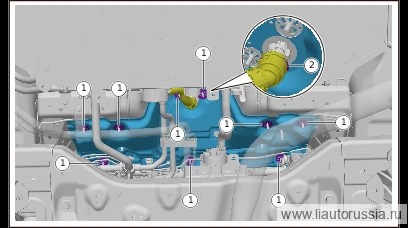

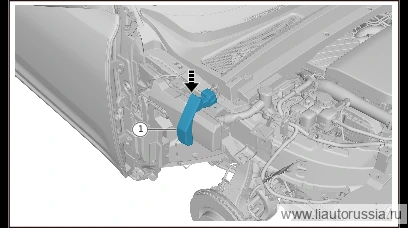

Извлеките стопорную пружину (1 шт.) подводящего (ОЖ) шланга ADAS (наружного), отсоедините соединение подводящего (ОЖ) шланга ADAS (наружного) с подводящим (ОЖ) шлангом ADAS (внутренним).
Примечание. Обязательно помните! Демонтаж необходимо выполнять только после остывания температуры охлаждающей жидкости в магистрали, во избежание получения ожогов от высокой температуры! -
Выверните гайку пружинной пластины (8 шт.) нижней теплоизоляционной прокладки переднего моторного отсека, снимите нижнюю теплоизоляционную прокладку переднего моторного отсека.
Установка 2 шага
-
Установите нижний теплоизоляционный мат переднего моторного отсека, установите пружинные гайки (8 шт.) нижнего теплоизоляционного мата переднего моторного отсека.
-
Подсоедините наружный подводящий шланг ОЖ ADAS к внутреннему подводящему шлангу ОЖ ADAS, установите стопорное кольцо наружного подводящего шланга ОЖ ADAS (1 шт.)
7 Верхний правый теплоизоляционный мат переднего моторного отсека
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 47
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая защитная панель ножного пространства в сборе
- Левая боковая крышка панели приборов
- Нижняя левая защитная панель в сборе
- Левый дефлектор вентиляции в сборе
- Крышка HUD в сборе.
- Облицовка верхней части левой стойки A в сборе
- Верхний кожух рулевой колонки в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- Нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- Центральный дефлектор в сборе
- Сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- Крышка центрального динамика в сборе
- Центральный динамик
- Центральный высокочастотный динамик
- Облицовка верхней части правой стойки А в сборе
- Правый дефлектор в сборе
- Правая боковая крышка панели приборов
- Правая защитная панель в ногах в сборе
- Плафон освещения перчаточного ящика
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Бокс для телефона центральной консоли в сборе
- Снятие и установка узла корпуса центральной консоли в сборе
- Корпус панели приборов в сборе.
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Воздуховод наружной циркуляции в сборе
Снятие 6 шагов
-

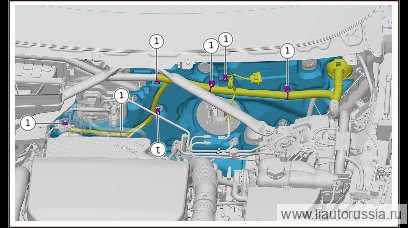

Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините резиновый чехол жгута проводов моторного отсека в сборе (2 шт.), отведите жгут проводов моторного отсека в сборе в сторону.
-
Выверните гайку-барашек крепления верхней правой теплозащиты моторного отсека (5 шт.), снимите верхнюю правую теплозащиту моторного отсека.
Установка 6 шагов
-
Установите правую верхнюю теплозащитную накладку переднего моторного отсека, установите гайку пружинной пластины крепления правой верхней теплозащитной накладки переднего моторного отсека (5 шт.)
-
Установите резиновый чехол (2 шт.) жгута проводов моторного отсека в сборе.
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
8 Верхняя левая теплозащита моторного отсека
- Тормозная жидкость раздражает кожу и глаза, при случайном контакте необходимо немедленно тщательно промыть водой.
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку бачка до остывания электродвигателя привода.
- Если крышка бачка снята до остывания электродвигателя привода и радиатора, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, необходимо избегать вдыхания этого газа.
- При случайном вдыхании большого количества пара охлаждающей жидкости или её проглатывании необходимо немедленно выпить чистую воду, вызвать рвоту или немедленно обратиться за медицинской помощью.
- При неотключенной системе электропитания автомобиля электровентилятор может включиться в любой момент, запрещается протягивать руку в зону вращения вентилятора.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Некоторые компоненты тормозной системы нельзя ремонтировать по отдельности; демонтаж или отсоединение отдельных компонентов системы может привести к травмам или к неисправной работе системы.
- Разрешается обслуживать только те компоненты, демонтаж и монтаж которых допускается.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 39
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Передняя соединительная поперечина стаканов амортизаторов
- Тяга электродвигателя в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Теплообменник
- Высоковольтный жидкостный отопитель
- Кронштейн высоковольтного водяного нагревателя
- Электронный четырёхходовой клапан
- Откачка и заправка хладагента
- Чиллер в сборе
- Интегрированный кронштейн передней панели
- Слив и заправка тормозной жидкости
- Левая защитная панель ножного пространства в сборе
- Нижняя левая защитная панель в сборе
- Блок управления iBooster с главным тормозным цилиндром в сборе
- Защитная балка шасси
- Левая передняя нижняя защита днища
- Промежуточный вал рулевого управления с пыльником в сборе
Снятие 2 шага
-

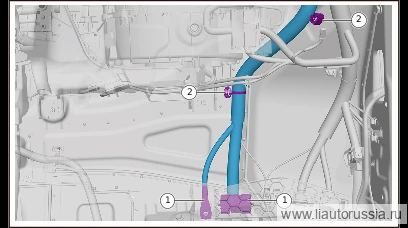

Отсоедините фиксирующую защёлку жгута проводов моторного отсека в сборе (7 шт.), отведите жгут проводов моторного отсека в сборе в сторону.
-
Выверните пружинную гайку крепления (8 шт.) левой верхней теплоизоляционной накладки моторного отсека, снимите левую верхнюю теплоизоляционную накладку моторного отсека.
Установка 2 шага
-
Установите левую верхнюю теплозащитную накладку переднего моторного отсека, установите пружинную гайку крепления левой верхней теплозащитной накладки переднего моторного отсека (8 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (7 шт.).
9 Верхний поролон переднего углового окна
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Облицовка треугольного окна левой передней двери в сборе
- Облицовка подлокотника левой передней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовки левой передней двери
- Молдинг оконной рамы левой передней двери в сборе
- Левое наружное зеркало заднего вида в сборе
Снятие 1 шаг
-
Снимите верхний поролон переднего углового окна (левая сторона).
Установка 1 шаг
-
Установите поролон верхней части переднего углового окна (левая сторона).
10 Теплоизоляционная накладка щита передка
- Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
- После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
- При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Подготовительные работы 71
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Подъём и опускание автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Решётка воздуховода обдува ног второго ряда (правая сторона)
- Коврик салона, переднее пассажирское сиденье
- Средняя облицовка правой стойки B в сборе
- Облицовка правого порога в сборе
- Облицовка верхней части правой стойки А в сборе
- Левая защитная панель ножного пространства в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Правая защитная панель в ногах в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Бокс для телефона центральной консоли в сборе
- Снятие и установка узла корпуса центральной консоли в сборе
- Коврик пола переднего пассажирского места в сборе
- Коврик водительского сиденья в сборе
- Воздуховод обдува ног второго ряда, правый передний, передней системы кондиционирования
- Воздуховод обдува ног второго ряда, передний левый, система кондиционирования
- Верхний кожух рулевой колонки в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- Нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- Сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- Крышка центрального динамика в сборе
- Центральный динамик
- Центральный высокочастотный динамик
- Облицовка верхней части левой стойки A в сборе
- Облицовка нижней части левой стойки A в сборе.
- Рукоятка внутренней рукоятки замка капота
- Монтажное основание внутренней ручки замка капота
- Левый нижний ящик для хранения панели приборов в сборе
- Левая нижняя защитная панель панели приборов.
- Передний контроллер кузова в сборе
- Бардачок в сборе
- Центральная нижняя защитная панель в сборе
- Правая боковая крышка панели приборов
- Антенна 5G
- Корпус панели приборов в сборе.
- Воздуховод обдува ног водителя
- Устройство HUD (проекционный дисплей)
- Правый нижний монтажный кронштейн поперечной балки панели приборов.
- Открытие и закрытие капота
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Левый водосточный патрубок вентиляционной облицовки переднего щита
- Верхний узел второй защитной стенки в сборе
- Поперечная балка панели приборов в сборе.
- Медиацентр HMI
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Откачка и заправка хладагента
- Блок HVAC в сборе (передний)
- Педаль тормоза в сборе
- Педаль электронного акселератора в сборе
Снятие 1 шаг
-
Выверните гайку-барашек крепления теплозащиты передней панели кузова (14 шт.), снимите теплозащиту передней панели кузова.
Установка 1 шаг
-
Установите теплозащитную накладку щитка передка, установите гайку пружинной пластины крепления теплозащитной накладки щитка передка (14 шт.).
11 Блок-заглушка правого треугольного окна
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Облицовка треугольного стекла правой передней двери в сборе.
- Решётка высокочастотного динамика правой передней двери в сборе
12 Ветрозащитная накладка правого крыла
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Защитная панель правого крыла
- Подкрылок правого переднего колеса в сборе
- Правый уплотнитель моторного отсека
- Защита правой петли моторного отсека в сборе
- Декоративная накладка камеры правого крыла в сборе
- Правый монтажный кронштейн переднего бампера
- Защитная панель правого крыла
Снятие 1 шаг
-
Снимите ветрозащитную накладку правого крыла.
Установка 1 шаг
-
Установите ветрозащитную накладку правого крыла.
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
13 Шумоизоляционный мат левого амортизаторного стакана
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку бачка до остывания электродвигателя привода.
- Если крышка бачка снята до остывания электродвигателя привода и радиатора, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, необходимо избегать вдыхания этого газа.
- При случайном вдыхании большого количества пара охлаждающей жидкости или её проглатывании необходимо немедленно выпить чистую воду, вызвать рвоту или немедленно обратиться за медицинской помощью.
- При демонтаже и монтаже модуля обращайтесь с ним осторожно, не допускайте ударов и падения модуля, чтобы не повредить его внутренние электронные компоненты.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную тару, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости закройте его защитным колпачком.
- При снятии хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для трубок, использование других инструментов запрещается, иначе это повредит хомут и нарушит герметичность.
- Используйте хомут трубки для пережатия шланга, чтобы сократить излишний расход охлаждающей жидкости.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Облицовочная панель вентиляции переднего щита в сборе
- Интегрированный расширительный бачок
- Верхняя крышка электрощита моторного отсека
- ЭБУ двигателя
Снятие 4 шага
-

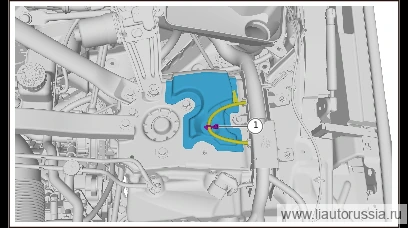

Отсоедините фиксирующий клипс жгута проводов моторного отсека (1 шт.), откиньте шумоизоляционный мат с внутренней стороны левого лонжерона моторного отсека.
-

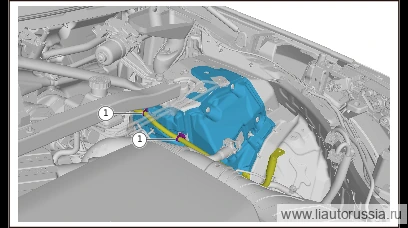

Отсоедините фиксатор жгута проводов основного питания блока предохранителей моторного отсека (2 шт.).
-
Отсоедините пятиканальный хомут трубки.
-
Расстыкуйте фиксирующую защёлку (7 шт.) шумоизоляционного мата левой опоры амортизатора, снимите шумоизоляционный мат левой опоры амортизатора.
Установка 4 шага
-
Установите шумоизоляционный мат левого стакана амортизатора, установите фиксирующий клипс шумоизоляционного мата левого стакана амортизатора (7 шт.).
-
Установите пятипазовый хомут трубки.
-

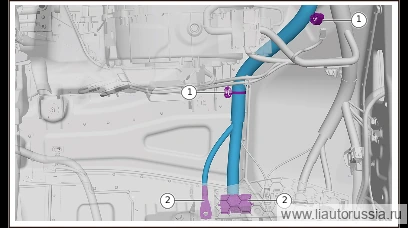

Установите фиксирующую защёлку жгута проводов основного электропитания блока предохранителей моторного отсека (2 шт.).
-
Установите шумоизоляционный мат внутренней стороны левого лонжерона моторного отсека, установите фиксирующую защёлку жгута проводов моторного отсека (1 шт.).
14 Заглушка левого треугольного окна
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Облицовка треугольного окна левой передней двери в сборе
- Решётка высокочастотного динамика левой передней двери в сборе
15 Ветрозащитная накладка левого крыла
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 1 шаг
-
Снимите ветрозащитную накладку левого крыла.
Установка 1 шаг
-
Установите ветрозащитную накладку левого крыла.
